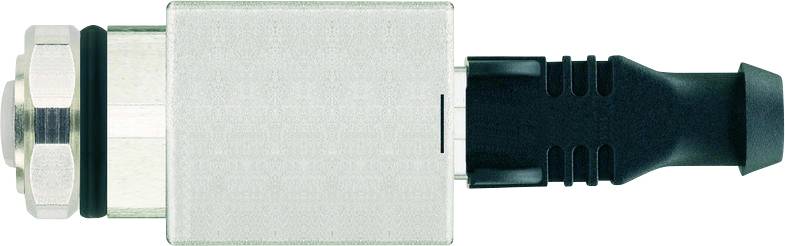

Escha IE-FKFDSY4-RJ45KS priechodka, 8069793, piny: 4, 8, 1 ks

Technický výkres senzorového konektora, zobrazujúci tri pohľady s rozmermi. Obsahuje závity M12x1 a M16x15, s šesťhrannou maticou označenou SW20.

Technický výkres zobrazujúci rozmery konektora s viacerými pohľadmi. Kľúčové merania zahŕňajú dĺžku 46 mm, šírku 34 mm a závit M16 x 1,5.

Schéma zapojenia znázorňujúca prepojenie M12x1 a RJ45. Piny 4 a 5, 7 a 8 obsahujú každý 100Ω rezistor.

1/4

Kategória výrobku

priechodka

Strana pripojenia A

zásuvka M12, rovná

Strana pripojenia B

zásuvka RJ45

Počet pólov

Menovité napätie

50 V DC/AC

Datasheety: (PDF)

Doručenie: Št 23. 7.

9 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (43,89 € / kus)

43,89 €

bez DPH.

Už len 9 Ks skladom!

Nahlásiť právny incident

Technické parametre

Stupeň krytia (namontovaný): IP20 (RJ45)
Kódovanie: D
Menovité napätie (strana A | strana B): 50 V AC/DC
Izolačný odpor (strana A | strana B): ≥108 Ω
Konektory (strana A | strana B): priama zásuvka M12; priama zásuvka RJ45
Prúdová zaťažiteľnosť na pin (pri 40 °C) (strana A | strana B): 0,2 A
Teplota okolia (strana A | strana B): -25°C...+85°C
Úroveň znečistenia (strana A | strana B): 2
Tienenie (Strana A | Strana B): S tienením
Prenosové charakteristiky (strana A | strana B): Cat5e
Rozsah hrúbky steny (Δh): 1,0...2,5 mm
Obsadenosť (Strana A | Strana B): ;T568B
Materiál kontaktov (strana A | strana B): Kov, CuZn, pozlátený; Kov, CuSn, pozlátený
Materiál nosiča kontaktov (strana A | strana B): Plast, PA, GY; Plast, PA, BK
Mechanická životnosť (Strana A | Strana B):> 100 párovacích cyklov;> 750 párovacích cyklov
Normy (Strana A | Strana B): IEC 61076-2-101; IEC 60603-7-51
Počet pólov (strana A | strana B): 4; 8
Nárazy a vibrácie: Trieda 1, kategória B (DIN EN 61373), nevzťahuje sa na RJ45
Teplotný rozsah: T3 (-25 °C...+85 °C)

Typ: IE-FKFDSY4-RJ45KS

Kategória výrobku: priechodka

Strana pripojenia A: zásuvka M12, rovná

Strana pripojenia B: zásuvka RJ45

Počet pólov: 4
8

Menovité napätie: 50 V DC/AC

Menovitý prúd: 0.2 A

Menovitý prúd - filter: 200 mA

Kódovanie: typ D

Materiál kontaktu: CuZn

Číslo výrobcu: 8069793

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 3553498 Escha IE-FKFDSY4-RJ45KS priechodka, 8069793, piny: 4, 8, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553498 Escha IE-FKFDSY4-RJ45KS priechodka, 8069793, piny: 4, 8, 1 ks

Popis

Štandardná pripojovacia technológia ESCHA predstavuje rozmanitosť, kvalitu a spoľahlivosť v triedach ochrany IP67, IP68 a IP69. Vďaka rôznym prevedeniam, kódovaniu a širokej škále kvalít káblov nájdete správne riešenie pre každú aplikáciu. Či už ide o kruhové konektory M8, M12 alebo M23, RJ45 alebo ventilové konektory – všetky produkty sú dostupné v mnohých dĺžkach káblov. Praktické rozdeľovače T a Y, konektory do panelu, adaptéry a I/O moduly umožňujú flexibilné konfigurácie zapojenia.
