Escha IE-WASSY4.082-5-IE-RJ45SS8.005/S3400 spojovací kábel, 8056574, piny: 4, 5.0 m, 1 ks

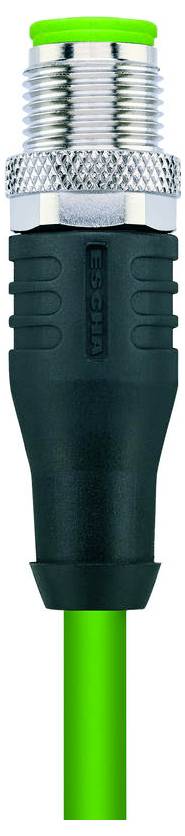

Zelený priemyselný konektor s kovovým závitovým zástrčným kolíkom na vrchu, používaný na spoľahlivé elektrické prepojenia v strojových alebo automatizačných systémoch.

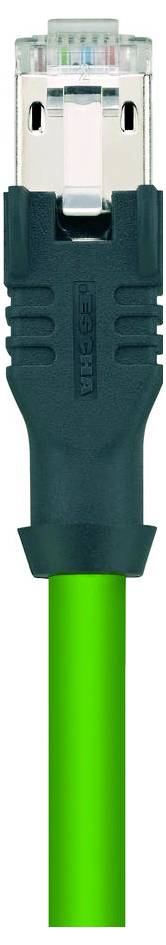

Jeden zelený ethernetový kábel s konektorom RJ45, používaný na sieťové pripojenia.

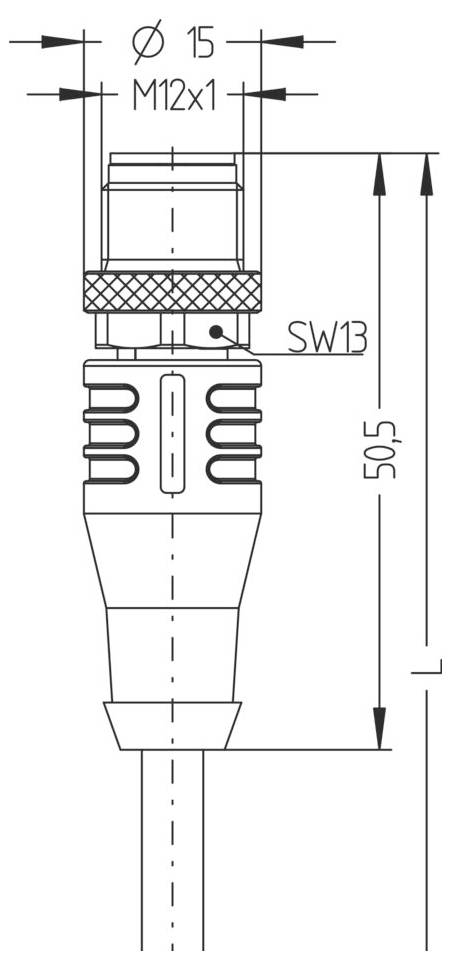

Technický výkres konektora: priemer M12x1, priemer 15, SW13, dĺžka 50,5. Podrobné merania a konštrukčné charakteristiky sú označené.

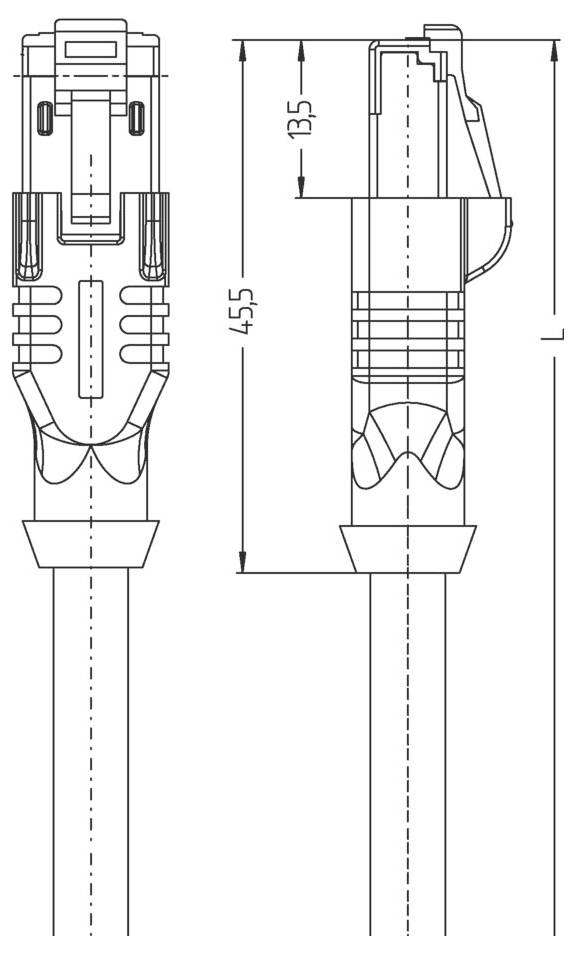

Technický výkres kábla so zaisťovacím konektorom. Zobrazuje rozmery: dĺžka 'L', šírka '13,5' mm a výška '45,5' mm.

1/4

Kategória výrobku

spojovací kábel

Strana pripojenia A

zástrčka M12, rovná

Strana pripojenia B

zástrčka RJ45

Počet pólov

Dĺžka kábla

5.0 m

Datasheety: (PDF)

Doručenie: Po 7. 9.

9 Ks

Počet

Celkom (51,99 € / kus)

51,99 €

s DPH

Už len 9 Ks skladom!

Nahlásiť právny incident

Technické parametre

Farby žíl: WHBU/BU, WHOG/OG
Prierez vodiča: 1 x 4 x AWG26, hviezdicový štvoruholník
Vonkajší priemer puzdra: 4,80 mm
Špeciálne vlastnosti: Bez halogénov, vysoká flexibilita, odolné voči hydrolýze, bez LABS, odolné voči mikróbom, odolné voči olejom, odolné voči ozónu, recyklovateľné, v súlade s RoHS, odolné voči kyselinám a zásadám, vhodné pre ťažné reťaze, odolné voči morskej vode, odolné voči UV žiareniu
Polomer ohybu (pri pohybe): 7,5 x Ø rúry
Polomer ohybu (pevný): 4 x Ø rúry
Kvalita kábla: S3400, PUR, UL
Konštrukcia lanka: 19 x 0,10 mm
Farba náteru: GN, podobná RAL6018
Materiál izolácie drôtu: PP
Materiál plášťa kábla: PUR
Menovité napätie kábla: 300 V UL
Teplotný rozsah (pri pohybe): -30°C...+70°C
Teplotný rozsah (pevný): -40°C...+80°C
Kódovanie: D
Materiál krytu: Kov, CuZn, poniklovaný
Menovité napätie (strana A | strana B): 60 V
Izolačný odpor (strana A | strana B): ≥108 Ω
Materiál tela rukoväte (strana A | strana B): Plast, TPU, BK
Počet pólov (strana A | strana B): 4
Konektory (Strana A | Strana B): priamy konektor M12; priamy konektor RJ45
Tienenie (Strana A | Strana B): S tienením
Prenosové charakteristiky (strana A | strana B): Cat5e
Charakteristiky prenosu: Cat5
Materiál kontaktov (strana A | strana B): Kov, CuSn, pozlátený; Kov, CuZn, pozlátený
Materiál nosiča kontaktov (strana A | strana B): Plast, TPU, GN; Plast
Mechanická životnosť (Strana A | Strana B):> 100 párovacích cyklov;> 750 párovacích cyklov
Normy (Strana A | Strana B): IEC 61076-2-101; IEC 60603-7-5
Materiál krytu tienenia (strana A | strana B): ;Kov, CuZn, poniklovaný
Priradenie pinov (strana A | strana B): 1 WHOG, 2 WHBU, 3 OG, 4 BU; 1 WHOG, 2 OG, 3 WHBU, 6 BU
Stupeň krytia (namontované) (strana A | strana B): IP65, IP67, IP68; IP20
Menovitý prúd na pin (pri 40 °C) (strana A | strana B): 4,0 A; 1,0 A
Teplota okolia (strana A | strana B): -30°C...+90°C; -40°C...+70°C
Úroveň znečistenia (strana A | strana B): 3;1

Typ: IE-WASSY4.082-5-IE-RJ45SS8.005/S3400

Kategória výrobku: spojovací kábel

Strana pripojenia A: zástrčka M12, rovná

Strana pripojenia B: zástrčka RJ45

Počet pólov: 4

Dĺžka kábla: 5.0 m

Menovité napätie: 60 V

Menovitý prúd: 4.0 A
1.0 A

Menovitý prúd - filter: NaN A

Kódovanie: typ D

Materiál kontaktu: CuZn

Číslo výrobcu: 8056574

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 3553451 Escha IE-WASSY4.082-5-IE-RJ45SS8.005/S3400 spojovací kábel, 8056574, piny: 4, 5.0 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553451 Escha IE-WASSY4.082-5-IE-RJ45SS8.005/S3400 spojovací kábel, 8056574, piny: 4, 5.0 m, 1 ks

Popis

Tienený ethernetový kábel z PUR pre bezpečný prenos dát priemyselnej kvality v automatizačnej a zbernicovej technológii. Požiadavky na reálny čas založené na norme IEC61158 sú realizovateľné. Kábel spĺňa požiadavky normy UL-Style 21815 (80°/300V) a špecifikácie Cat5 (elektrické vlastnosti v súlade s normou EN50288-2-2). Materiály a konštrukcia pre zvýšené mechanické namáhanie (oter, ohyb, vibrácie atď.) kábla. Vhodné na použitie v prevádzke s ťažnou reťazou/pri torzii. Vysoká pevnosť v ťahu vďaka zabudovanému kevlarovému vláknu.
