Escha WAKC8K neupravený zástrčkový konektor pre senzory - aktory, 8021862, piny: 8, 1 ks

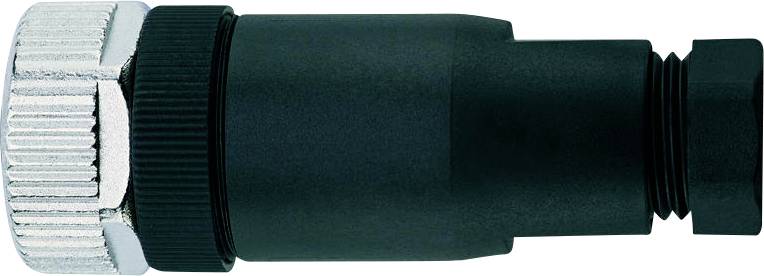

Detailný záber čierneho priemyselného kábového konektora so strieborným kovovým skrutkovým uzáverom. Konektor sa javí ako navrhnutý pre robustnú a náročnú prevádzku.

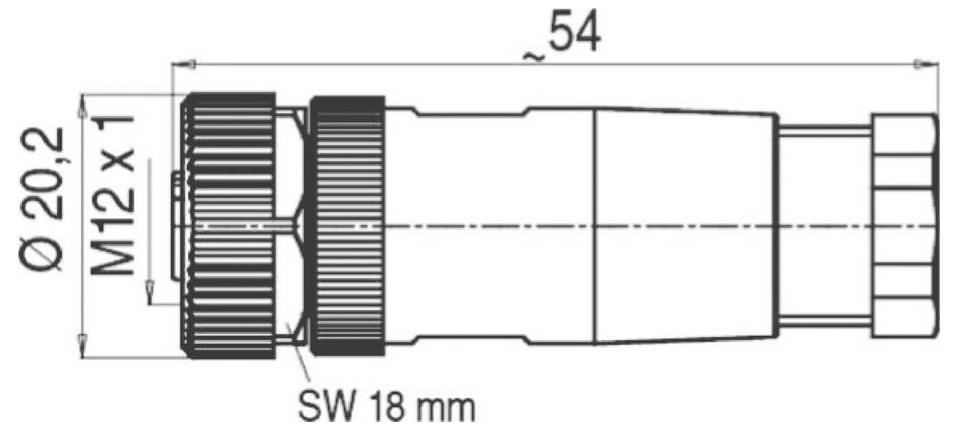

Technický výkres konektora s rozmermi: priemer 20,2 mm, závit M12 x 1, dĺžka približne 54 mm, šírka kľúča 18 mm.

1/2

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A

zásuvka M12, rovná

Počet pólov

Menovité napätie

30 V

Menovitý prúd

2.0 A

Datasheety: (PDF)

Doručenie: Št 23. 7.

8 Ks

Počet

Celkom (31,99 € / kus)

31,99 €

s DPH

Už len 8 Ks skladom!

Nahlásiť právny incident

Technické parametre

Menovité napätie: 30V
Izolačný odpor: ≥10⁸ Ω
Materiál tesnenia (puzdro): FPM/FKM
Materiál tela rukoväte: Plast, PA, BK
Materiál kontaktov: Kov, CuZn, pozlátený
Materiál nosiča kontaktov: plast, PA, BK
Mechanická životnosť:> 50 párovacích cyklov
Normy: IEC 61076-2-101
Počet pólov: 8
Stupeň krytia (namontovaný): IP67
Konektor: Samica, priamy, M12
Prúdová zaťažiteľnosť na pin (pri 40 °C): 2,0 A
Teplota okolia: -40°C...+85°C
Stupeň znečistenia: 3
Kódovanie: A
Kontaktný odpor: 3 mΩ
Materiál krytu: Kov, GD-ZN, poniklovaný
Typ pripojenia: Skrutkové/svorkové pripojenie
Prierez pripojenia: Max. 0,5 mm²
Priemer kábla: 6...8 mm

Typ: WAKC8K

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A: zásuvka M12, rovná

Počet pólov: 8

Menovité napätie: 30 V

Menovitý prúd: 2.0 A

Menovitý prúd - filter: 2 A

Prierez pripojovacieho vodiča (max.): 0.5 mm²

Pripojenie: skrutková svorka

Kódovanie: typ A

Materiál kontaktu: CuZn

Číslo výrobcu: 8021862

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 3553367 Escha WAKC8K neupravený zástrčkový konektor pre senzory - aktory, 8021862, piny: 8, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553367 Escha WAKC8K neupravený zástrčkový konektor pre senzory - aktory, 8021862, piny: 8, 1 ks

Popis

Štandardná pripojovacia technológia ESCHA predstavuje rozmanitosť, kvalitu a spoľahlivosť v triedach ochrany IP67, IP68 a IP69. Vďaka rôznym prevedeniam, kódovaniu a širokej škále kvalít káblov nájdete správne riešenie pre každú aplikáciu. Či už ide o kruhové konektory M8, M12 alebo M23, RJ45 alebo ventilové konektory – všetky produkty sú dostupné v mnohých dĺžkach káblov. Praktické rozdeľovače T a Y, konektory do panelu, adaptéry a I/O moduly umožňujú flexibilné konfigurácie zapojenia.
