Escha WASC5K neupravený zástrčkový konektor pre senzory - aktory, 8004805, piny: 5, 1 ks

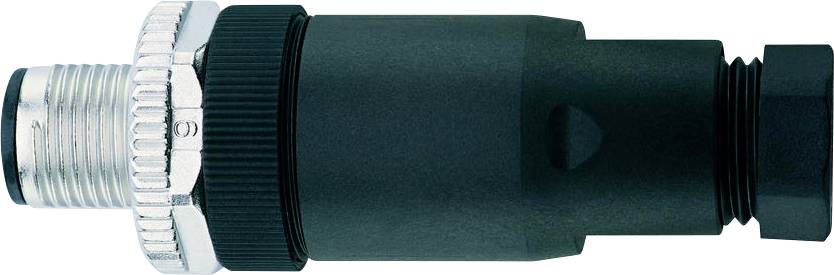

Čierno-strieborná priemyselná konektorová súčiastka s vrúbkovaným úchopom a závitom, pravdepodobne používaná na káblové pripojenia v strojoch alebo zariadeniach.

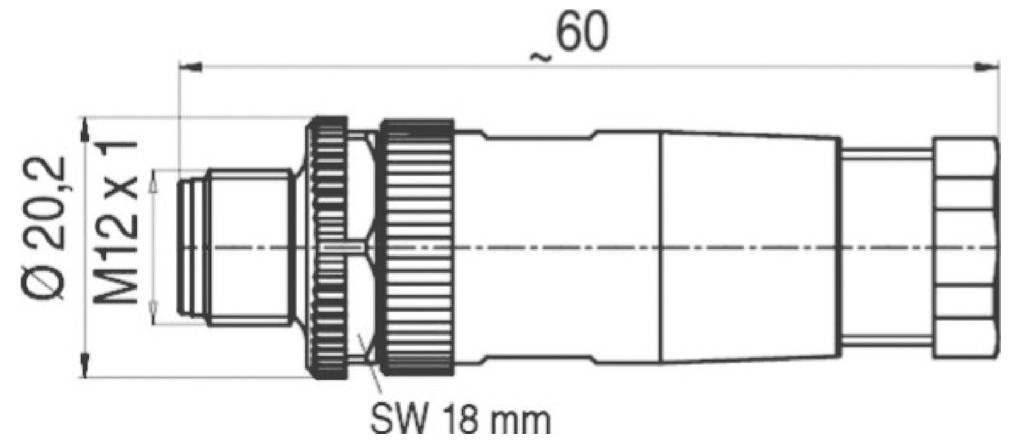

Technický výkres valcového M12 konektora s rozmermi: 60 mm dĺžka, 20,2 mm priemer a SW 18 mm.

1/2

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A

zástrčka M12, rovná

Strana pripojenia B

M12

Počet pólov

Menovité napätie

60 V

Datasheety: (PDF)

Doručenie: Pi 2. 10.

20 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (8,93 € / kus)

8,93 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Menovité napätie: 60 V
Izolačný odpor: ≥108 Ω
Materiál tela rukoväte: Plast, PA, BK
Materiál kontaktov: Kov, CuZn, pozlátený
Materiál nosiča kontaktov: plast, PA, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-101
Počet pólov: 5
Stupeň krytia (namontovaný): IP67
Konektor: Zástrčka, priama, M12
Prúdová zaťažiteľnosť na pin (pri 40 °C): 4,0 A
Teplota okolia: -40°C...+85°C
Stupeň znečistenia: 3
Kódovanie: A
Kontaktný odpor: 3 mΩ
Typ pripojenia: Skrutkové/svorkové pripojenie
Prierez pripojenia: Max. 0,75 mm²
Priemer kábla: 4...6 mm

Druh obalu: Piece

Typ: WASC5K

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A: zástrčka M12, rovná

Strana pripojenia B: M12

Počet pólov: 5

Menovité napätie: 60 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.75 mm²

Prierez vodiča (káble senzor-aktor): 0.75 mm²

Pripojenie: skrutková svorka

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: pozlátená

Maximálny prierez: 0.75 mm²

Vlastnosti: kódové označenie A

Min. teplota: -40 °C

Max. teplota: +85 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 8004805

Obsah: 1 ks

Ø kábla do: 6 mm

Ø kábla od: 4 mm

Priemer kábla (rozsah): 4 - 6 mm

Na stiahnutie

Datasheet

Datasheet 3553339 Escha WASC5K neupravený zástrčkový konektor pre senzory - aktory, 8004805, piny: 5, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553339 Escha WASC5K neupravený zástrčkový konektor pre senzory - aktory, 8004805, piny: 5, 1 ks

Popis

Štandardná pripojovacia technológia ESCHA predstavuje rozmanitosť, kvalitu a spoľahlivosť v triedach ochrany IP67, IP68 a IP69. Vďaka rôznym prevedeniam, kódovaniu a širokej škále kvalít káblov nájdete správne riešenie pre každú aplikáciu. Či už ide o kruhové konektory M8, M12 alebo M23, RJ45 alebo ventilové konektory – všetky produkty sú dostupné v mnohých dĺžkach káblov. Praktické rozdeľovače T a Y, konektory do panelu, adaptéry a I/O moduly umožňujú flexibilné konfigurácie zapojenia.
