ESoPe SLD_C_W_S3_1A doska radiča displeja ()

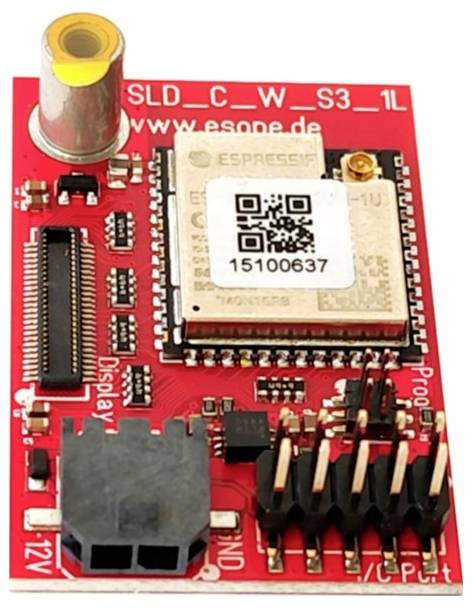

Červený elektronický obvod s rôznymi čipmi a prípojkami na obdĺžnikovej doske.

Datasheety: (PDF)

Doručenie: Št 10. 9.

2 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (52,02 € / kus)

52,02 €

bez DPH.

Už len 2 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Vývojové nástroje ESoPe pre displeje SMARTWIN

Dotykové rozhranie RGB565
Ovládanie radu displejov Schukat Smartwin
priemyselný štandard
IO port (pripravený na piggy-back)
WLAN / Bluetooth®
Skrátený čas uvedenia na trh vďaka optimálnej interakcii displeja, riadiacej dosky a rozsiahlej softvérovej knižnice
Pripravené pre Slint & LVGL

Technické parametre

Napájanie: 4 V/DC až 22 V/DC
Výkon: cca 360 mW
Teplotný rozsah: -30°C…+80°C

Kategória výrobku: displej

Technológia displeja: LCD

Rozhranie: Bluetooth

Dĺžka: 45 mm

Šírka: 30 mm

Na stiahnutie

Datasheet

Datasheet 3394680 ESoPe SLD_C_W_S3_1A doska radiča displeja ()

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3394680 ESoPe SLD_C_W_S3_1A doska radiča displeja ()

Popis

SLD_C_W_S3 je riadiaca doska displeja zo série platformy ESoPe, založená na CPU Espressif ESP32S3. Slúži na ovládanie RGB LC displejov z konceptu displejov Schukat Smartwin.
Na jednej strane môže byť SLD_C_W_S3 použitý ako hodnotiaca doska na použitie hotových rozhraní a softvérových knižníc pri vývoji projektov ESP.
Na druhej strane je vhodný pre priemyselné použitie a môže sa teda použiť aj priamo ako rozhranie pre sériové produkty.

Tento text bol preložený strojovo.

Rady

Riadiaca doska displeja slúži na ovládanie RGB LC displejov z koncepcie displejov Schukat Smartwin: SMMH024240320H-C12, SMMH035320240K-C09, SMMH043480272G-C28, SMMH050800480H-C324,HSM0232,HSM2302 40K-A10, SMMT043480272G-A29, SMMT050800480H-A23
