Exsys EXSYS EX-45364 4 Port RS-232/422/485 PCI PCI karta
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (203,24 € / kus)
203,24 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Vstavaný sériový port rozhrania/adaptér EXSYS EX-45364
- Vstavaný
- Hostiteľské rozhranie: PCIe
- Výstupné rozhranie: Sériové
- Účel: PC
Technické parametre
- Kategória výrobku
PCI karta
- Pripojenie typu A
PCI-Express
- Hĺbka
110 mm
- Šírka
68 mm
- Hmotnosť
800 g
- UKCA
Nie je relevantné
- Notranje
áno
Na stiahnutie
Datasheet
Datasheet 3796882 Exsys EXSYS EX-45364 4 Port RS-232/422/485 PCI PCI karta
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796882 Exsys EXSYS EX-45364 4 Port RS-232/422/485 PCI PCI karta
Popis

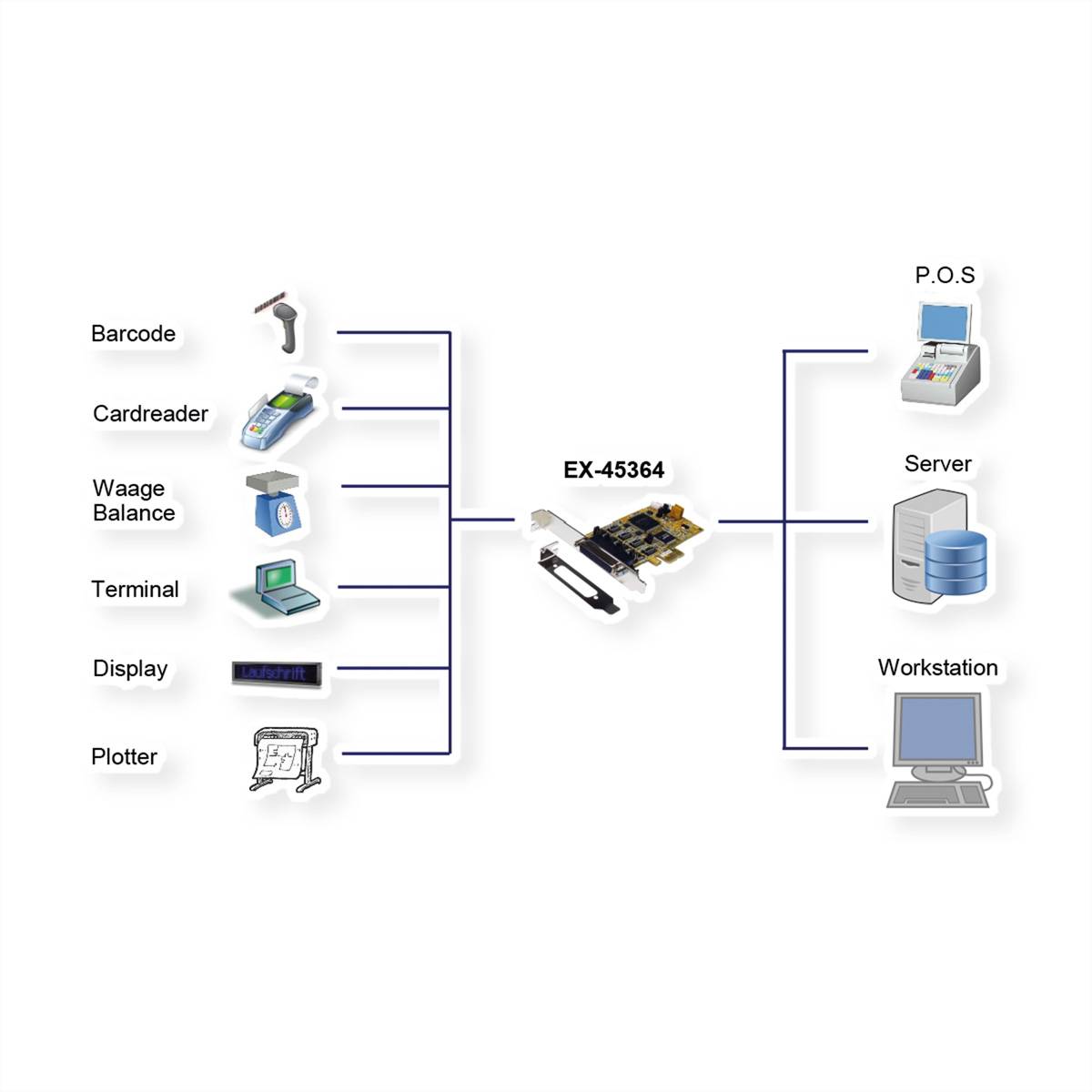

Karta PCIe I/O EX-45364 poskytuje štyri sériové vysokovýkonné výstupy UART 16C1050 s portami RS-232, 422 a 485. Každý port je možné konfigurovať nezávisle od typu rozhrania. Bol navrhnutý tak, aby cez zbernicu PCIe pridal štyri ďalšie sériové kombinované porty pre počítače, malé pracovné stanice alebo servery. Karta je plne kompatibilná s PCIe Plug-and-Play a nemá žiadne problémy s IRQ a konfliktmi I/O adries. Podporuje funkcie vysielača ATATM Auto RS-485. Okrem toho je možné na pine 9 sériového konektora RS-232 nakonfigurovať +5 V alebo +12 V pre systém POS (Power over System). Okrem toho je súčasťou balenia nízkoprofilový držiak pre tenké počítačové skrine.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Rozhranie: 4 x RS-232 V.24, RS-422/485 - nezávislý výber režimu
- FIFO vyrovnávacia pamäť: 16C1050 s 256 bajtmi
- I/O adresy a prerušenia: priradené systémovým BIOSom, zdieľanie IRQ
- Dátové bity: 5, 6, 7, 8 / Stop bity: 1, 1,5, 2
- Parita: žiadna, párna, nepárna, medzera, značka
- Signály RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- Signály RS-422/485:
- RS-422 - 4-vodičové (TXD+/-, RXD+/-) (plný duplex)
- RS-485 - 4-vodičové (TXD+/-, RXD+/-) (plný duplex)
- RS-485 - 2-vodičové (dáta+/-, dáta+/-) (polovičný duplex)
- Podporuje vysielač do auta ATTA™
- Zakončenie RS-422/485 120 Ohm je možné zapnúť a vypnúť.
- Čipová sada: SystemBase SB16C1054PCI
Rozsah dodávky

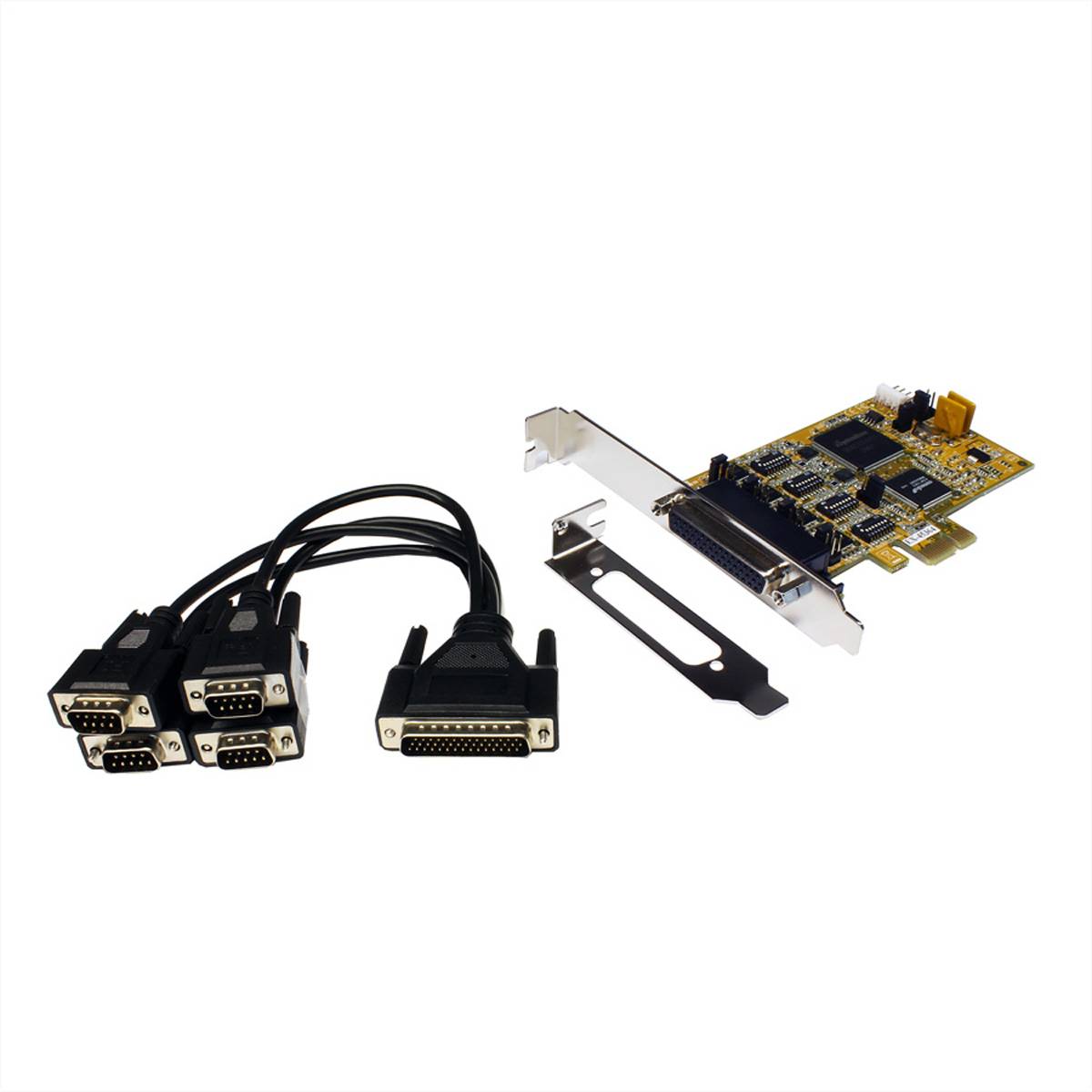

- EX-45364, kábel Octopus, nízkoprofilový držiak, CD s ovládačmi, manuál
