EXTRON Modellbau X3299 uloženie konektora
EAN:
Označenie výrobcu:
Objednávacie číslo:
112 Ks
Počet
Celkom (43,89 € / kus)
43,89 €
bez DPH.
Technické parametre
- Obsah
1 ks
- Kategória výrobku
#####Steckerform
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2252033 EXTRON Modellbau X3299 uloženie konektora
Popis
10-cestný konektor Extron umožňuje pripevniť „rukoväte“ k 10 najpopulárnejším konektorom na výrobu modelov.

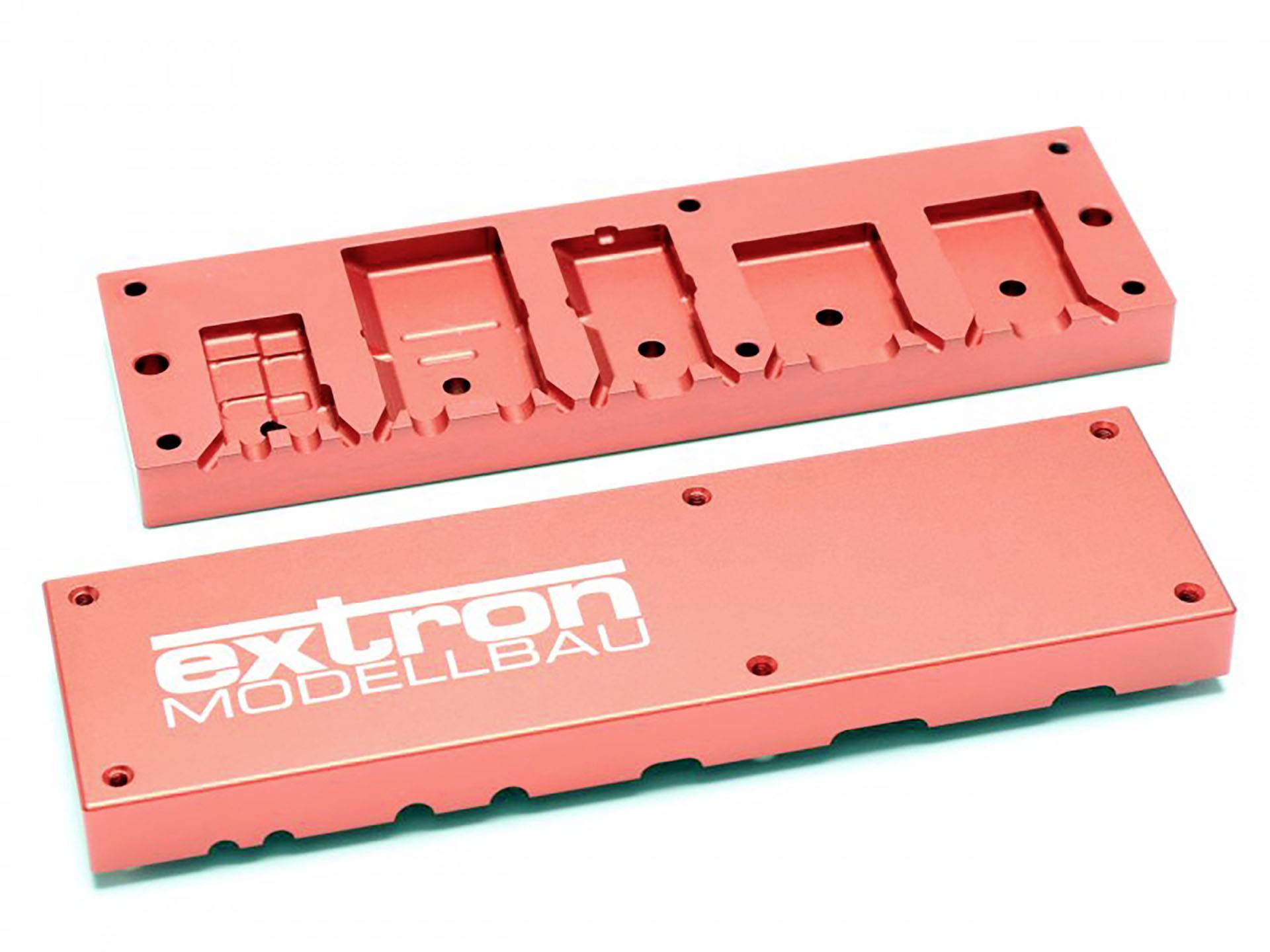

Tvar konektora Extron je vyrobený z CNC opracovaného hliníka a je preto odolný.
Aplikácia je veľmi jednoduchá (viď obrázky). Potrebujete iba štandardnú tavnú pištoľ.

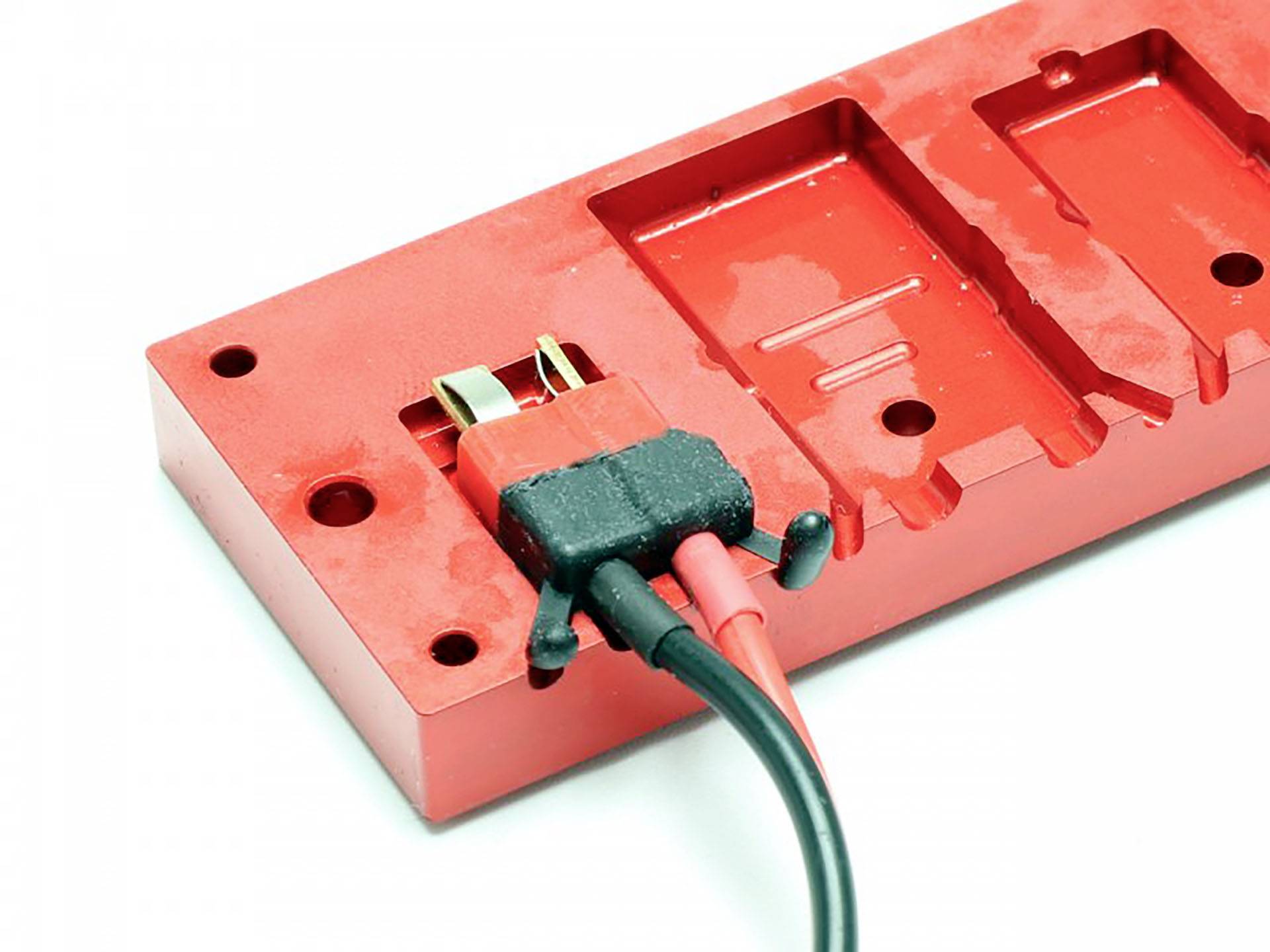

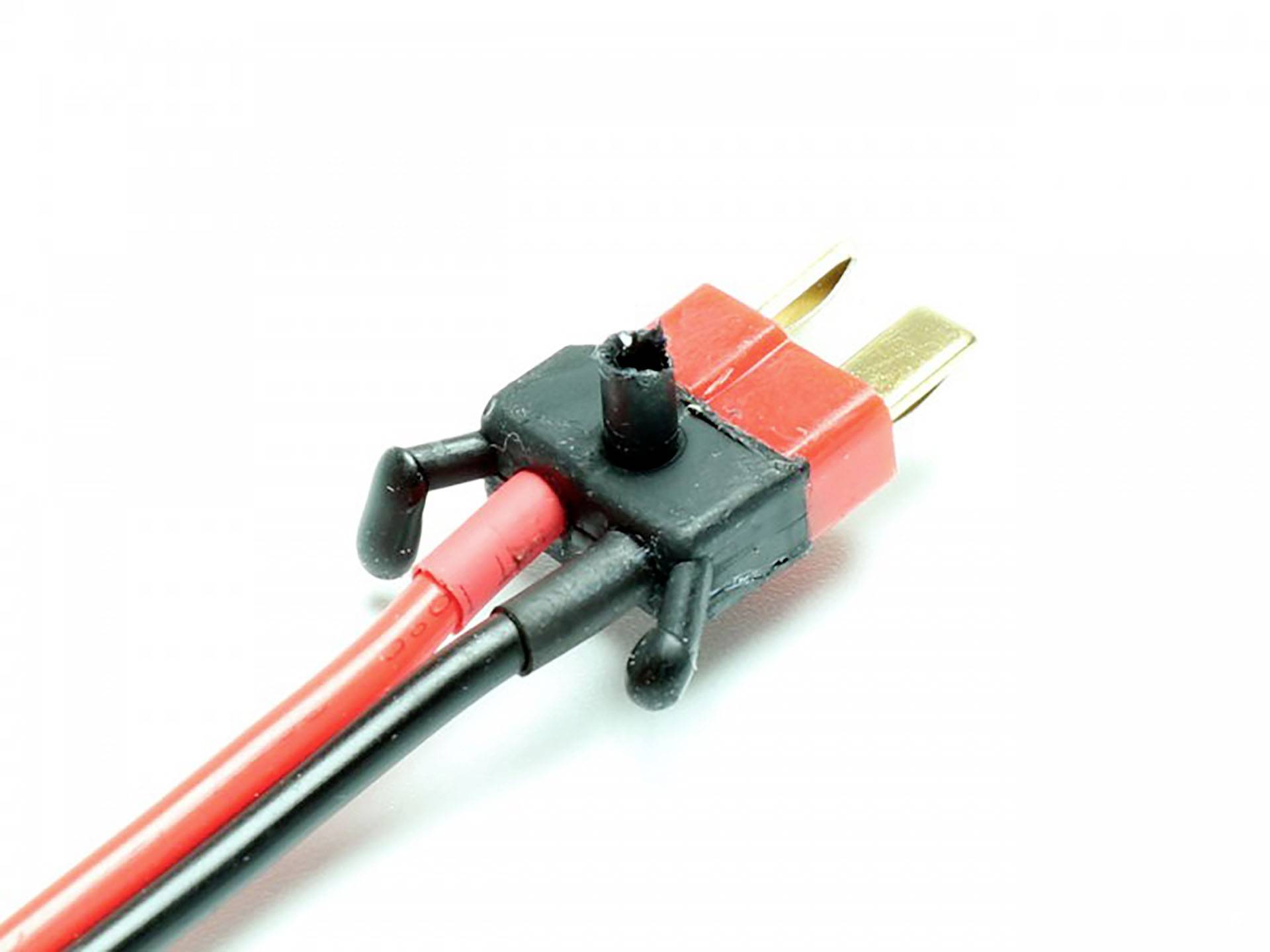

1. Navlhčite vnútro konektora komerčne dostupným separačným prostriedkom, napríklad voskovým sprejom, WD40 atď. 2. Zasuňte zástrčku alebo zásuvku s už spájkovaným káblom do formy s hornou časťou formy 3. Zatlačte horúce lepidlo do stredového otvoru, kým nevytečie z bočných výstupných otvorov 4. Po krátkom vychladnutí odpojte konektor od formy a ostrým nožom vyberte vsuvku - hotovo!
Tvar zástrčky Extron je vhodný pre: - zástrčku T (Deans) - zásuvku T (Deans - 6-pólová zástrčka MPX - 6-pólová zástrčka MPX - 8-pólová zástrčka MPX - 8-pólová zástrčka MPX - zástrčka XT 60 - zásuvka XT 60 - Zástrčka XT 90 - Zásuvka XT 90 POZOR Vyvarujte sa skratom! Nebezpečenstvo požiaru a výbuchu! Tvar hliníkovej zástrčky je vodivý! Spájkujte iba bezprúdové káble.
Tento text bol preložený strojovo.
