FESTO 3361490 HGPL-40-80-A-B paralelné chápač Materiál puzdra: hliník 1 ks

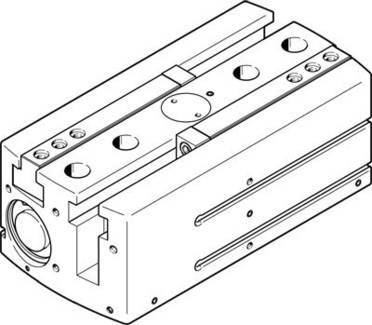

Technický výkres mechanickej súčiastky, pravdepodobne pneumatický pohon alebo ventil, s viacerými otvormi a montážnymi bodmi.

Ilustračný obrázok

Doručenie: St 14. 10.

Počet

Celkom (2 259,35 € / kus)

2 259,35 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Technické parametre

Počet uchopovacích čeľustí: 2 Veľkosť: 40 Typ upevnenia: vnútorný závit a centrovacie puzdro s priechodným otvorom a centrovacím puzdrom Pracovný tlak: 3 ... 8 bar Prevádzkové médium: Stlačený vzduch podľa ISO 8573-1: 2010 [7: 4: 4] Montážna poloha: ľubovoľná Funkcia: dvojčinná Celková úchopná sila otvorená pri 6 baroch: 1 038 N Celková úchopná sila blízka pri 6 baroch: 1 216 N Funkcia uchopovača: Paralelná uchopovacia sila na jednu čeľusť chapadla pri 6 baroch otvorenie: 519 N sila uchopenia na čeľusť chapadla pri 6 baroch zatváranie: 608 N Poznámka k ovládaciemu a kontrolnému médiu: Je možné použitie oleja (pre ďalšiu činnosť) Zdvih na čeľusť chapadla: 80 mm Konštrukcia: dvojité piestové vedenie piest-posúvač T-tvar ozubeného kolesa Trieda odolnosti proti korózii CRC: 2 - mierne korózne napätie Hmotnostný moment zotrvačnosti: 198,87 kgcm2 Max. Pracovná frekvencia chapadla:<1 Hz max. Presnosť výmeny:<0,2 mm, max. Vôľa čeľuste chapača Sz:<0,05 mm, max. Uhol čeľuste uchopovacieho čeľuste, ay:<0,2 stupňa Max. Sila na čeľusť uchopovača Fz statická: 2 500 N Max. Hmotnosť na vonkajší prst uchopovača: 420 g Max. : Min. 100 Nm Otváracia doba pri 6 baroch: 414 ms Minimálna doba zatvárania pri 6 baroch: 438 ms Interval domazávania vodiace prvky: 5 miliónov SP Pneumatické pripojenie: M5 Detekcia polohy: pre bezdotykové spínače Hmotnosť produktu: 4 800 g Rotačná symetria:<= 0,2 mm Teplota okolia: 5 ... 60 ° C Materiál krytu: hliník, eloxovaný, materiál čeľustí chápadla: kalená oceľ Poznámka k materiálom: Bez medi a PTFE V súlade so smernicou RoHS Opakujte presnosť chápadla:<0,03 mm
