FESTO 3361493 HGPL-63-100-A-B paralelné chápač Materiál puzdra: hliník 1 ks

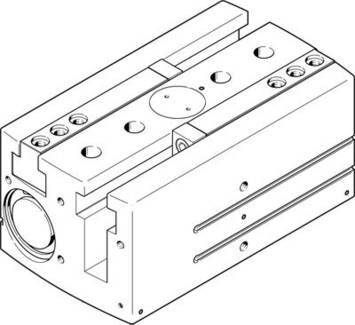

Technický výkres obdĺžnikového strojného dielu s otvormi a čiarami, pravdepodobne súčasť pneumatického pohonu.

Ilustračný obrázok

Doručenie: St 14. 10.

Počet

Celkom (4 394,31 € / kus)

4 394,31 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Technické parametre

Počet uchopovacích čeľustí: 2 Veľkosť: 63 Typ upevnenia: vnútorný závit a centrovacie puzdro s priechodným otvorom a centrovacím puzdrom Pracovný tlak: 3 ... 8 bar Prevádzkové médium: Stlačený vzduch podľa ISO 8573-1: 2010 [7: 4: 4] Montážna poloha: Ľubovoľná Funkcia: dvojčinná Celková úchopná sila otvorená pri 6 baroch: 2 466 N Celková úchopná sila blízka pri 6 baroch: 2 742 N Funkcia uchopovača: Paralelná uchopovacia sila na čeľusť chapadla pri 6 baroch Otvorené: sila uchopenia 1 233 N na čeľusť chapadla pri 6 baroch, zatvorenie: 1 371 N Poznámka k ovládaciemu a kontrolnému médiu: Je možné použitie oleja (pri ďalšej prevádzke) Zdvih na čeľusť chapadla: 100 mm Prevedenie: dvojité piestové vedenie piest-posúvač v tvare T / pastorok Trieda odolnosti proti korózii CRC: 2 - mierne korózne napätie Hmotnostný moment zotrvačnosti: 1 018,17 kgcm2 Max. Pracovná frekvencia chapadla:<1 Hz max. Presnosť výmeny:<0,2 mm, max. Vôľa čeľuste chapača Sz:<0,05 mm, max. Uhol čeľuste uchopovacieho čeľuste, ay:<0,2 stupňa Max. Sila na čeľusť uchopovača Fz statická: 9 000 N Max. Hmotnosť na externý prst uchopovača: 940 g Max. Moment na čeľusti uchopovača Mx statický: 300 Nm Max. Moment na čeľusti uchopovača Moja statická hodnota: 200 Nm Max. Moment na čeľusti uchopovača Mz statický : 250 Nm min., Doba otvorenia pri 6 baroch: 650 ms min., Doba zatvorenia pri 6 baroch: 600 ms, intervaly domazávania, vodiace prvky: 5 miliónov SP, pneumatické pripojenie: G1 / 8, detekcia polohy: pre bezdotykové spínače, hmotnosť produktu: 13 800 g, rotačná symetria:<= 0,2 mm Teplota okolia: 5 ... 60 ° C Materiál krytu: hliník, eloxovaný, materiál čeľustí chápadla: kalená oceľ Poznámka k materiálom: Bez medi a PTFE V súlade so smernicou RoHS Opakujte presnosť chápadla:<0,03 mm
