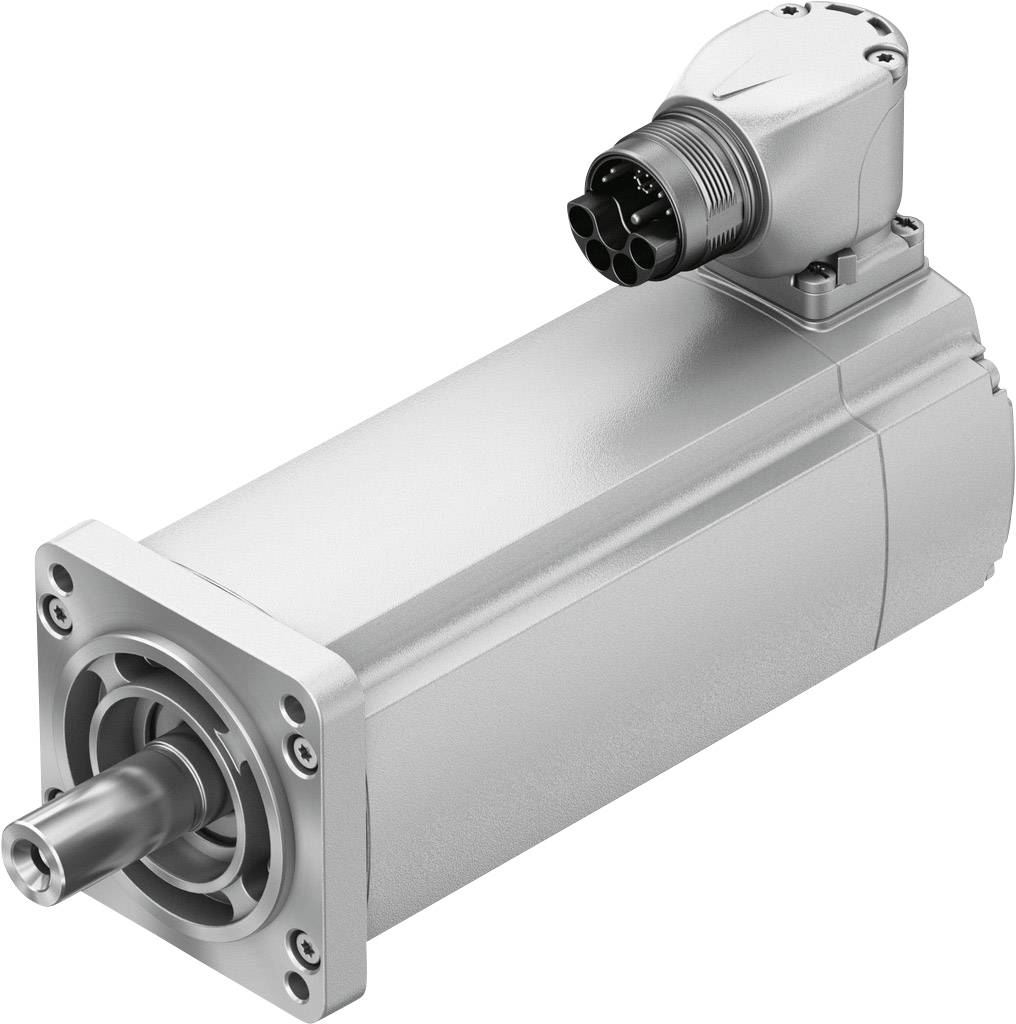

FESTO servomotor 5242217 EMMT-AS-60-L-HS-RM 3.2 A
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (1 004,07 € / kus)
1 004,07 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Technické parametre
- Skladovacia teplota: -20 ° C - +70 ° C
- Relatívna vlhkosť: 0 - 90%
- Poznámka k okolitej teplote: do 80 ° C so znížením výkonu o 1,5% / ° C
- Max. Nadmorská výška inštalácie: 4 000 m
- Poznámka k max. Nadmorská výška inštalácie: iba od 1 000 m so znížením výkonu o 1% na 100 m
- Max. Teplota navíjania: 155 ° C
- Trieda dimenzovania podľa EN 60034-1: S1
- Monitorovanie teploty: digitálny prenos teploty motora prostredníctvom EnDat 2.2
- Konštrukcia motora podľa EN 60034-7: IM B5, IM V1, IM V3
- Inštalačná poloha: ľubovoľná
- Poznámka k triede ochrany: Hriadeľ motora IP40 bez RWDR, hriadeľ motora IP65 s RWDR, IP67 pre kryt motora vrátane spojovacej techniky
- Sústrednosť, súosovosť, axiálne hádzanie podľa DIN SPEC 42955: N
- Kvalita vyváženia: G 2.5
- Zarážkový krútiaci moment: 1% maximálneho krútiaceho momentu
- Životnosť ložísk za nominálnych podmienok: 20 000 h
- Kód rozhrania Motor Out: 60P
- Elektrické pripojenie 1, typ pripojenia: hybridný konektor
- Elektrické pripojenie 1, technológia pripojenia: M23x1
- Elektrické pripojenie 1, počet pinov / vodičov: 15
- Stupeň znečistenia: 2
- Trieda odolnosti proti korózii CRC: 0 - žiadne vystavenie korózii
- Typ prepínania vinutia: hviezda vo vnútri
- Počet párov pólov: 5
- Krútiaci moment pri státí: 1,66 Nm
- Maximálny krútiaci moment: 5,6 Nm
- Max. Rýchlosť: 11 900 ot./min
- Max. Mechanické otáčky: 16 000 ot./min
- Trvalý nečinný prúd: 3,8 A
- Špičkový prúd: 18,3 A
- Konštanta motora: 0,44 Nm / A
- Konštantný krútiaci moment pri státí: 0,52 Nm / A
- Napäťová konštantná fáza-fáza: 31,2 mVmin
- Odpor vinutia fáza-fáza: 2,68 Ohm
- Indukčnosť navíjania fáza-fáza: 7 mH
- Sériová indukčnosť Ld (fáza): 4,2 mH
- Priečna indukčnosť vinutia Lq (fáza): 5 mH
- Elektrická časová konštanta: 3 ms
- Tepelná časová konštanta: 43 min
- Tepelný odpor: 1 K / W
- Meracia príruba: 250 x 250 x 15 mm, oceľ
- Celkový výstupný moment zotrvačnosti: 0,403 kgcm²
- Prípustné axiálne zaťaženie hriadeľa: 70 N
- Prípustné radiálne zaťaženie hriadeľa: 350 N
- Dekodér polohy rotora: Absolútny viacotáčkový kódovač
- Kodér polohy rotora Označenie výrobcu: EQI 1131
- Dekodér polohy rotora absolútne zistiteľné otáčky: 4 096
- Rozhranie snímača polohy rotora: EnDat 22
- Princíp merania snímača polohy rotora: indukčný
- Prevádzkové napätie snímača polohy rotora DC: 5 V
- Dekodér polohy rotora Rozsah prevádzkového napätia: 3,6 V / DC - 14 V / DC
- Hodnoty polohy kódovacieho zariadenia polohy rotora na otáčku: 524 288
- Rozlíšenie kódovacieho zariadenia polohy rotora: 19 bitov
- Meranie uhla presnosti systému kódovania polohy rotora: -120 ... 120 arcsek
- Číslo výrobcu
5242217
- Typ
EMMT-AS-60-L-HS-RM
IP40
- Menovitý prúd
3.2 A
- Menovité napätie
565 V
- Menovitý výkon
440 W
- Počet otáčok
3000 U/min
- Menovitý otáčavý moment
1.4 Nm
- Počet pólov
15
- Max. okolitá teplota
+40 °C
- Min. okolitá teplota
-15 °C
- Hmotnosť
1910 g
- UKCA
áno
- Kategória výrobku
servomotor
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2207844 FESTO servomotor 5242217 EMMT-AS-60-L-HS-RM 3.2 A
Popis
• Dynamické, bezkefkové synchrónne servomotory s permanentnými magnetmi • Extrémne nízky aretačný moment - podporuje vysokú synchronizáciu aj pri nízkych otáčkach • Voliteľný digitálny absolútny merací systém: - Singleturn - viacotáčkový, bez batérií • Jednoduchá technológia pripojenia (OCP: Jedna zástrčka kábla) - Hybridný kábel: Motor a pripojovací kábel pre napájanie Kodér v jednom • Konektor je možné nasmerovať na motor • Optimalizovaný krútiaci moment • Optimalizované otáčky • Trieda ochrany: - IP40 (hriadeľ motora) - IP67 (kryt motora s technológiou pripojenia) - IP65 (hriadeľ motora s radiálnym tesniacim krúžkom hriadeľa z PTFE) • Digitálny prenos teploty motora cez EnDat 2.2; Ochrana motora pomocou CMMT-AS • Na želanie: - prídržná brzda - hriadeľ s perovým perom - hriadeľ motora s radiálnym tesniacim krúžkom hriadeľa
