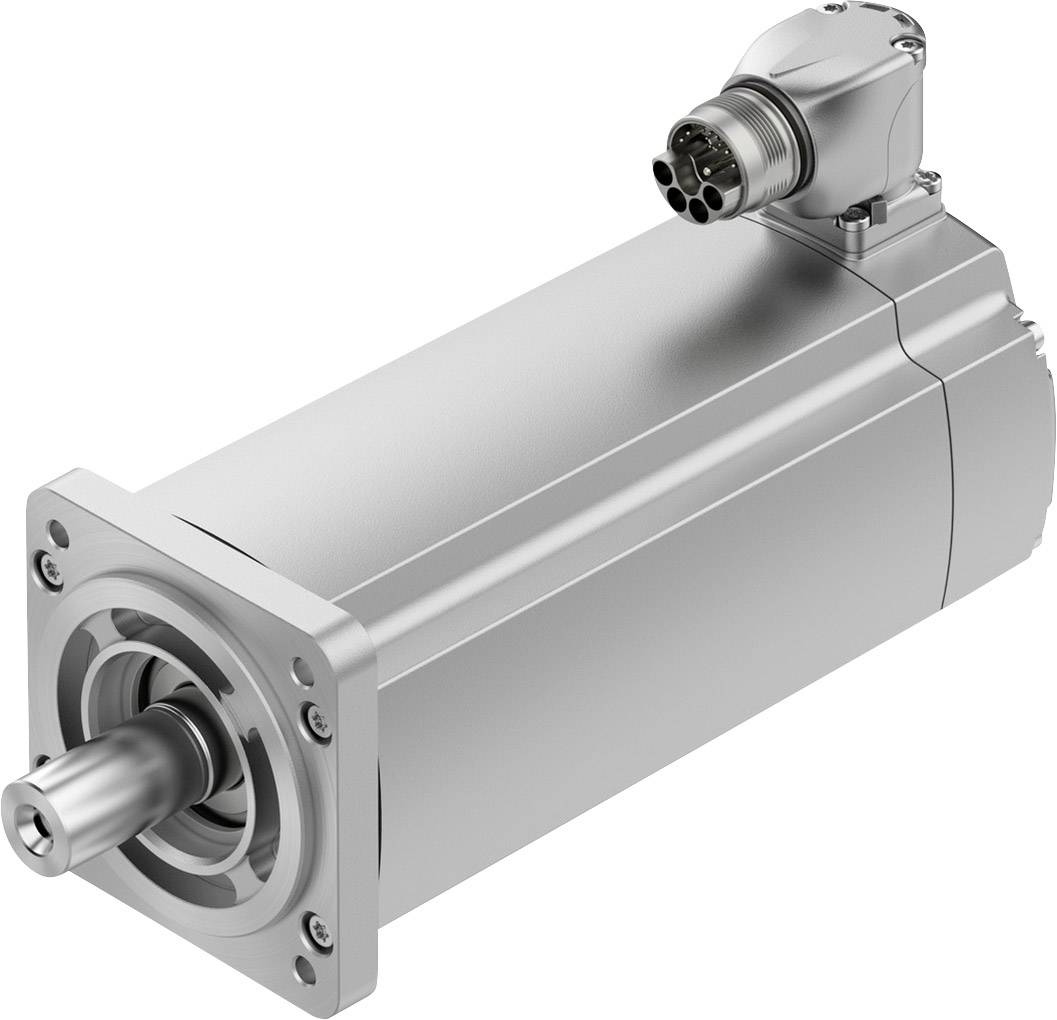

FESTO servomotor 5255435 EMMT-AS-80-M-LS-RSB 4.1 A 17.1 A
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (1 194,31 € / kus)
1 194,31 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Technické parametre
- Teplota okolia: -15 ... 40 °C
- Skladovacia teplota: -20 ... 70 °C
- Max. Nadmorská výška inštalácie: 4 000 m
- Poznámka k max. Nadmorská výška inštalácie: iba od 1 000 m so znížením výkonu o 1,0% na 100 m
- Relatívna vlhkosť: 0 - 90%
- Tepelná trieda podľa EN 60034-1: F
- Max. Teplota navíjania: 155 ° C
- Trieda dimenzovania podľa EN 60034-1: S1
- Monitorovanie teploty: digitálny prenos teploty motora prostredníctvom EnDat 2.2
- Konštrukcia motora podľa EN 60034-7: IM B5
- IM V1
- IM V3
- Inštalačná poloha: ľubovoľná
- Ochranný druh IP40
- Poznámka k triede ochrany: Hriadeľ motora IP40 bez RWDR
- Hriadeľ motora IP65 s RWDR
- IP67 pre kryt motora vrátane technológie pripojenia
- Aretačný moment:<1,0% maximálneho krútiaceho momentu
- Životnosť ložísk za nominálnych podmienok: 20 000 h
- Kód rozhrania Motor Out: 80P
- Elektrické pripojenie 1, typ pripojenia: hybridný konektor
- Elektrické pripojenie 1, technológia pripojenia: M23x1
- Elektrické pripojenie 1, počet pinov / vodičov: 15
- Stupeň znečistenia: 2
- Trieda odolnosti proti korózii CRC: 0 - žiadne vystavenie korózii
- Typ prepínania vinutia: hviezda vo vnútri
- Počet párov pólov: 5
- Krútiaci moment pri státí: 2,6 Nm
- Nominálny krútiaci moment: 2,2 Nm
- Maximálny krútiaci moment: 6,4 Nm
- Maximálna rýchlosť: 6150 ot./min
- Maximálna mechanická rýchlosť: 14000 1 / min
- Menovitý výkon motora: 690 W.
- Trvalý nečinný prúd: 4,9 A
- Konštanta motora: 0,54 Nm / A
- Konštantný krútiaci moment pri státí: 0,62 Nm / A
- Napäťová konštantná fáza-fáza: 37,3 mVmin
- Odpor vinutia fáza-fáza: 2,04 Ohm
- Indukčnosť navíjania fáza-fáza: 8,9 mH
- Sériová indukčnosť Ld (fáza): 5,4 mH
- Priečna indukčnosť vinutia Lq (fáza): 6,6 mH
- Elektrická časová konštanta: 6,5 ms
- Tepelná časová konštanta: 45 min
- Tepelný odpor: 0,78 K / W
- Meracia príruba: 250 x 250 x 15 mm
- Celkový výstupný moment zotrvačnosti: 2,07 kgcm2
- Hmotnosť produktu: 3360 g
- Prípustné axiálne zaťaženie hriadeľa: 120 N
- Prípustné radiálne zaťaženie hriadeľa: 620 N
- Absolútne zistiteľné otáčky snímača polohy rotora: 1
- Rozhranie snímača polohy rotora: EnDat 22
- Princíp merania snímača polohy rotora: indukčný
- Prevádzkové napätie snímača polohy rotora DC: 5 V
- Kodér polohy rotora Rozsah prevádzkového napätia DC: 3,6 ... 14 V
- Hodnoty polohy kódovacieho zariadenia polohy rotora na otáčku: 262 144
- Rozlíšenie kódovacieho zariadenia polohy rotora: 18 bitov
- Meranie uhla presnosti systému kódovania polohy rotora: -120 ... 120 arcsek
- Brzdná momentová brzda: 4,5 Nm
- Prevádzkové napätie jednosmernej brzdy: 24 V
- Spotreba brzdného prúdu: 0,5 A
- Uvoľňovací prúd brzdy: 0,37 A
- Brzda zadržovacieho prúdu: 0,37 A
- Spotreba brzdnej sily: 12 W
- Odpor brzdovej cievky: 48 Ohm
- Indukčnosť brzdovej cievky: 1000 mH
- Brzda oddeľovania:<= 55 ms
- Čas zatvárania brzdy:<= 15 ms
- Oneskorenie odozvy jednosmerná brzda:<= 3 ms
- Maximálna voľnobežná rýchlosť brzdy: 10 000 ot./min
- Maximálna trecia pracovná brzda: 8200 J
- Hmotnostný moment zotrvačnej brzdy: 0,249 kgcm2
- Spínacie cykly pridržiavania bŕzd: 10 miliónov stlačení voľnobehu (bez trecích prác)
- MTTF, subkomponent: 190 rokov, snímač polohy rotora
- MTTFd, subkomponent: 380 rokov, snímač polohy rotora
- Max. fázový prúd
17.1 A
- Číslo výrobcu
5255435
- Typ
EMMT-AS-80-M-LS-RSB
- Menovitý prúd
4.1 A
- Menovité napätie
325 V
- Počet otáčok
3000 U/min
- UKCA
áno
- Kategória výrobku
servomotor
Na stiahnutie
Datasheet
Datasheet 2207946 FESTO servomotor 5255435 EMMT-AS-80-M-LS-RSB 4.1 A 17.1 A
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2207946 FESTO servomotor 5255435 EMMT-AS-80-M-LS-RSB 4.1 A 17.1 A
Popis
• Dynamické, bezkefkové synchrónne servomotory s permanentnými magnetmi • Extrémne nízky aretačný moment - podporuje vysokú synchronizáciu aj pri nízkych otáčkach • Voliteľný digitálny absolútny merací systém: - Singleturn - viacotáčkový, bez batérií • Jednoduchá technológia pripojenia (OCP: Jedna zástrčka kábla) - Hybridný kábel: Motor a pripojovací kábel pre napájanie Kodér v jednom • Konektor je možné nasmerovať na motor • Optimalizovaný krútiaci moment • Optimalizované otáčky • Trieda ochrany: - IP40 (hriadeľ motora) - IP67 (kryt motora s technológiou pripojenia) - IP65 (hriadeľ motora s radiálnym tesniacim krúžkom hriadeľa z PTFE) • Digitálny prenos teploty motora cez EnDat 2.2; Ochrana motora pomocou CMMT-AS • Na želanie: - prídržná brzda - hriadeľ s perovým perom - hriadeľ motora s radiálnym tesniacim krúžkom hriadeľa
