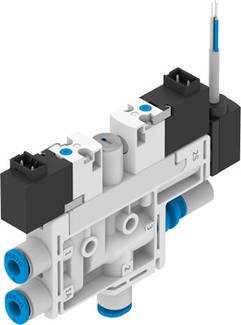

FESTO vákuová sacia tryska OVEL-5-H-10-PQ-VQ4-UA-C-A-V1B-H3 8049046 26.4 V/DC vonkajší priemer hadicové prípojky 4 mm, t
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (195,11 € / kus)
195,11 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Technické parametre
- Analógový výstup: 1 - 5 V Prevedenie tlmiča: otvorené Typ montáže: s priechodným otvorom Čas vetrania pri menovitom prevádzkovom tlaku: 2 s Prevádzkový tlak: 2 ... 7 bar prevádzkový tlak pre max. Objem nasávaného vzduchu: 3 bar prevádzkový tlak pre max. Vákuum: 4,2 bar Prevádzkové médium: Stlačený vzduch podľa ISO 8573-1: 2010 [7: 4: 4] Rozsah prevádzkového napätia DC: 21,6 ... 26,4 V Rozsah prevádzkového napätia Senzor jednosmerného prúdu: 10 ... 30 V značka CE (pozri vyhlásenie o zhode): podľa smernice EÚ o EMC Rozsah merania tlaku: -1 ... 1 bar Montážna poloha: akákoľvek Zaťažiteľnosť: 1 Ejektorová charakteristika: vysoký štandard podtlaku Výstup elektrického pripojenia, typ pripojenia: Kábel Výstup elektrického pripojenia, technológia pripojenia: otevřený koniec Výstup elektrického pripojenia, počet pinov / vodičov: 3 Výstup elektrického pripojenia, funkcia: senzor Vstup elektrického pripojenia, typ pripojenia : 2x zástrčky Vstup elektrického pripojenia, technológia pripojenia: Schéma zapojenia H Vstup elektrického pripojenia, počet pólov / vodičov: 2 Vstup elektrického pripojenia, spôsob upevnenia: Snap lock Elektrické pripojenie vstup, funkcia: Ejektorový impulz Generovanie vákua Farba plášťa kábla: šedá Jemnosť filtra: 40 µm Ručné potlačenie: predbežné Poznámka k prevádzke - a regulačné médium: mazanie nie je možné Integrovaná funkcia: elektrický ejektorový impulz škrtiaca klapka vysielač tlaku elektrický zapínací ventil filter otvorený tlmič hluku priemer kábla: 2,9 mm dĺžka kábla: 2,5 m konštruktívna štruktúra: tvar T Trieda odolnosti proti korózii CRC: 2 - mierne korózne napätie Menovitý prierez vodiča: 0,14 mm2 Vlastnosti kábla: vhodné pre vlečné reťaze Maximálny sací objemový prietok proti atmosfére: 4 l / min Maximálne vákuum: 0,89 Teplota média: 0 ... 50 ° C Metóda merania: Piezorezistívny snímač tlaku Menovitý prevádzkový tlak: 4 bar Menovitá šírka Lavalova tryska: 0,45 mm Pneumatické pripojenie 1: pre vonkajší priemer hadice 4 mm Pneumatické pripojenie 3: tlmič otvorený Hmotnosť produktu: 72 g Rozmer mriežky: 10 mm Hladina akustického tlaku pri menovitom prevádzkovom tlaku: 64 dB (A) Trieda ochrany: IP40 Charakteristiky cievky: 24 V DC: 1 W Tolerancia priemeru kábla: ± 0,1 mm Teplota okolia: 0 ... 50 ° C Vákuové pripojenie: pre vonkajší priemer hadice 4 mm Funkcia ventilu: zatvorený Materiál spojovacieho závitu: POM Materiál tesnenia: NBR Materiál ukončovacej trysky: POM Materiál filtra: POM Materiál puzdra: PA vystužený Materiál plášťa kábla: PVC Materiál nastavovacej skrutky: Oceľ Tlmič hluku: PE Materiál skrutky: Materiál dýzy Steel Jet: Kovaná zliatina hliníka Poznámka k materiálom: V súlade so smernicou RoHS
- Prevádzkové médium
Stlačený vzduch
- Typ
8049046
- Kategória výrobku
vákuová sacia tryska
- Prevádzkové napätie
26.4 V/DC
- Materiál puzdra
PA
- Pripojenie
vonkajší priemer hadicové prípojky 4 mm
tlmič hluku
- Prevádzkový tlak (max.)
7 bar
- Prevádzková teplota
0 °C (min)
- Min. prevádzková teplota
0 °C
- Príkon (odber)
1 W
- Prevedenie
Trieda odolnosti proti korózii CRC: 2 - mierne korózne namáhanie
- Číslo výrobcu
8049046
- Prevádzkový tlak (min.)
2 bar
- Prevádzkové napätie max.
26.4 V/DC
- Min. prevádzkové napätie
21.6 V/DC
- Tesniaci materiál
NBR
- Doba zapnutia
100 %
- Funkcia
zatvorený
- Hmotnosť
72 g
- Teplota média (rozsah)
0 do 50 °C
- Max. teplota média
50 °C
- Min. teplota média
0 °C
- Médium
stlačený vzduch
- Menovitá vzdialenosť
0.45 mm
IP40
- Riadiaci tlak (max.)
1 bar
- Riadiaci tlak (min.)
-1 bar
- Max. okolitá teplota
+50 °C
- Min. okolitá teplota
0 °C
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2204850 FESTO vákuová sacia tryska OVEL-5-H-10-PQ-VQ4-UA-C-A-V1B-H3 8049046 26.4 V/DC vonkajší priemer hadicové prípojky 4 mm, t
