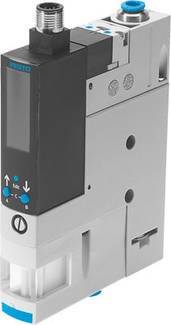

FESTO vákuová sacia tryska OVEM-10-H-B-QO-CE N-1PD 8037699 27.6 V/DC QS-8, tlmič hluku Menovitá vzdialenosť 0.95 mm Mate
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (690,24 € / kus)
690,24 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Technické parametre
- Typ displeja: 4-ciferný alfanumerický podsvietený rozsah displeja LCD [bar]: -0,999 ... 0 bar Typ tlmiča: otvorený Typ upevnenia: s priechodným otvorom s vnútorným závitom s príslušenstvom Čas vetrania pri menovitom prevádzkovom tlaku: 0,2 s Prevádzkový tlak: 2 ... 8 bar prevádzkový tlak pre max. Vákuum: 3,5 bar Prevádzkové médium: Stlačený vzduch podľa ISO 8573-1: 2010 [7: 4: 4] Rozsah prevádzkového napätia DC: 20,4 ... 27,6 V značka CE (pozri vyhlásenie o zhode): podľa smernice EMC EÚ Zobraziteľné jednotky: bar Rozsah merania tlaku: -1 ... 0 bar Inštalačná poloha: akýkoľvek pracovný cyklus: 1 hysterézia rozsahu nastavenia [bar]: -0,9 ... 0 bar Rozsah nastavenia prahových hodnôt: -0,999 ... 0 bar Možnosti nastavenia: pomocou displeja a tlačidiel Vlastnosti vyhadzovača: vysoký štandard podtlaku Elektrické pripojenie: zástrčka M12x1 5-pólový Jemnosť filtra: 40 µm Presnosť FS: 3% FS Ručné potlačenie: okamžité Poznámka k prevádzkovému a riadiacemu médiu: Olejový režim nie je možný Induktívny ochranný obvod: prispôsobený na Cievky MZ, MY, ME Integrovaná funkcia: Ejektorový impulzný ventil, elektrický Škrtiaca klapka On-off ventil, elektrický filter Funkcia úspory vzduchu, elektrický Spätný ventil, tlmič otvorený Vákuový spínač Izolačné napätie: 50 V Symbol KC: KC-EMV Konštrukcia: modulárna Trieda odolnosti proti korózii KBK: 2 - stredná odolnosť proti korózii Skratový odpor: áno Prúd bez zaťaženia :<70 mA Ochrana pred neoprávnenou manipuláciou: PIN kód Max. Uťahovací moment: 0,8 Nm s vnútorným závitom 2,5 Nm s priechodným otvorom Max. Výstupný prúd: 100 mA Max. Prietok nasávaného vzduchu do atmosféry: 19,5 l / min. .. 50 ° C Nameraná veličina: relatívny tlak Princíp merania: piezorezistívny Menovitý prevádzkový tlak: 6 bar Menovitá šírka Lavalova tryska: 0,95 mm Pneumatické pripojenie 1: QS-8 Pneumatické pripojenie 3: integrovaný tlmič Hmotnosť produktu: 330 g Rozmer mriežky: 20 mm Relatívna vlhkosť: 5 - 85% Zvyškový prúd: 0,1 mA Hladina akustického tlaku pri menovitom prevádzkovom tlaku: 73 dB (A) Spínací výstup: Spínací vstup PNP podľa normy: IEC 61131-2 Funkcia spínacieho prvku: NC kontakt Spínací kontakt Spínacia funkcia: komparátor okna Komparátor prahovej hodnoty Spínacie logické vstupy: PNP (kladné spínanie) Zobrazenie polohy spínania: LCD Trieda ochrany : IP65 Trieda ochrany: III Pokles napätia:<= 2 V Vlastnosti cievky: 24 V DC: fáza nízkeho prúdu 0,3 W, fáza vysokého prúdu 2,55 W Odpor impulzného napätia: 0,8 kV Odolnosť proti preťaženiu: k dispozícii Teplota okolia: 0 ... 50 ° C Vákuové pripojenie: QS-8 Funkcia ventilu: zatvorený Ochrana proti prepólovaniu: pre všetky elektrické prípojky Stupeň znečistenia: 3 Materiál tesnení: NBR Materiál zachytávacej trysky: POM Materiál filtra: tkanina PA sintrovaná oceľ Materiál krytu filtra: PA vystužený Materiál puzdra: Hliníkový tlakový odliatok Materiál vystužený PA Regulačná skrutka: Oceľ Materiál tlmiča: Kovaná zliatina hliníka PU pena Materiál skrutky: Oceľ Materiál priezoru: PA Materiál krytu konektora: Mosadz, poniklovaný Materiál kontaktu zástrčky: Mosadz, pozlátený Materiál čapu: Oceľ Materiál dýzy Jet: Kovaný hliník zliatiny Materiál klávesnice: TPE-U Materiál skrutkového spojenia : Mosadz, poniklovaný Poznámka k materiálom: Obsahuje látky obsahujúce LABS V súlade s RoHS Opakovateľnosť Spínacia hodnota FS: 0,6% Schválenie: RCM Mark c UL us - uvedené (OL)
- Prevádzkové médium
Stlačený vzduch
- Typ
8037699
- Kategória výrobku
vákuová sacia tryska
- Prevádzkové napätie
27.6 V/DC
- Materiál puzdra
litý hliník
PA
- Pripojenie
QS-8
tlmič hluku
- Prevádzkový tlak (max.)
8 bar
- Prevádzková teplota
0 °C (min)
- Min. prevádzková teplota
0 °C
- Príkon (odber)
2.55 W
- Prevedenie
Trieda odolnosti proti korózii CRC: 2 - mierne korózne namáhanie
- Číslo výrobcu
8037699
- Prevádzkový tlak (min.)
2 bar
- Prevádzkové napätie max.
27.6 V/DC
- Min. prevádzkové napätie
20.4 V/DC
- Tesniaci materiál
NBR
- Doba zapnutia
100 %
- Funkcia
zatvorený
- Hmotnosť
330 g
- Teplota média (rozsah)
0 do 50 °C
- Max. teplota média
50 °C
- Min. teplota média
0 °C
- Médium
stlačený vzduch
- Menovitá vzdialenosť
0.95 mm
- Funkcia spínacieho prvku
otváracia kontakt
IP65
- Riadiaci tlak (max.)
-1 bar
- Max. okolitá teplota
+50 °C
- Min. okolitá teplota
0 °C
- Účinky
kľudová poloha uzavretá
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2204847 FESTO vákuová sacia tryska OVEM-10-H-B-QO-CE N-1PD 8037699 27.6 V/DC QS-8, tlmič hluku Menovitá vzdialenosť 0.95 mm Mate
