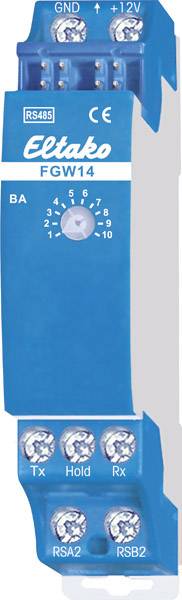

FGW14 Eltako RS485 brána LAN klobúčikové tienidlo
EAN:
Označenie výrobcu:
Objednávacie číslo:
1 Ks
Počet
Celkom (55,28 € / kus)
55,28 €
bez DPH.
Už len 1 Ks skladom!
Technické parametre
- Kategória výrobku
brána LAN
- Séria
Eltako
IP20
- Napájanie
cez systémovú zbernicu z napájacieho zdroja
- Prevádzkové napätie
12 V
- Spôsob montáže
klobúčikové tienidlo
- Prenos dát (Smart Home)
RS485
- Základná stanica
nežiadaný, voliteľne pre vzdialený prístup
- Smer toku signálu
obojsmerný (bi)
n.rel.
- Hmotnosť
0.09
DRA (DIN-rail adaptor)
Multiple interface
12 V
DC
0.5 W
NIE
ÁNO
NIE
1
None
NIE
NIE
NIE
NIE
Other
NIE
NIE
NIE
NIE
12-12 V
IP20
NIE
NIE
ÁNO
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2162330 FGW14 Eltako RS485 brána LAN klobúčikové tienidlo
Popis
Viacnásobná brána. Obojsmerný. Strata v pohotovostnom režime iba 0,5 wattu. Zariadenie namontované na DIN lištu pre montáž na DIN lištu. Brána je široká iba 1 TE, ale je možné ju použiť viackrát: Na spojenie až troch modulov rádiového prijímača, na priame pripojenie cez rozhranie RS232 s počítačom, na pripojenie k zbernicovým komponentom staršej série 12 alebo ako konektor zbernice pre dva RS485 -Autobusy zo série 14. Pripojenie na zbernicu Eltako RS485. Zbernica s krížovým vedením a napájací zdroj s prepojkou. Pozdržací terminál je pripojený k FAM14 alebo FTS14KS. Moduly rádiového prijímača sú paralelne pripojené k svorkám sub-bus RSA2 a RSB2, ako aj k napájacím svorkám GND a + 12V. Až 10 tlačidlových vstupných modulov FTS12EM je možné zapojiť do série na svorky sub-bus RSA2 a RSB2, v prípade potreby do série s modulmi rádiového prijímača FEM. Pripojenie k PC sa vykonáva pripojením na svorky Tx a Rx. Pohony série 12 sú pripojené k svorkám sub-bus RSA2 a RSB2. Nie je tu žiadne zadržovacie spojenie. Zbernica druhej série 14 je napájaná cez svorky RSA2 / RSB2. Nastavenia otočného spínača BA druhu prevádzky sa uskutočňujú podľa návodu na obsluhu.
