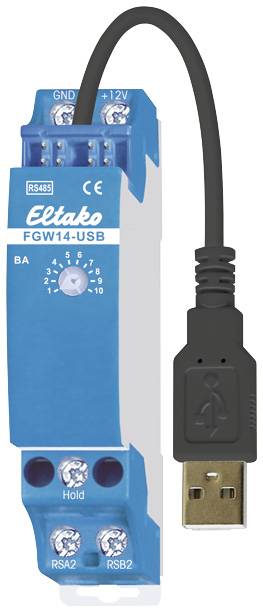

FGW14-USB Eltako RS485 Gateway stojan

Brána s USB-A konektorom. Obojsmerný. Strata v pohotovostnom režime iba 0,3 wattu. Modulárne inštalačné zariadenie pre montáž na montážnu lištu DIN-EN 60715 TH35. 1 rozstup = šírka 18 mm, hĺbka 58 mm. Brána je široká len 1 TE, ale dá sa použiť viackrát: na pripojenie Professional Smart Home Controller SafeIV alebo PC cez USB rozhranie, na prepojenie až troch FEM, na pripojenie k zbernicovým komponentom staršej série 12 resp. ako zbernicový konektor dvoch zberníc radu 14 RS485. Napojenie na zbernicu Eltako RS485. Prepojenie zbernice a napájanie s prepojkou. Prevádzka v spojení s FAM14 alebo FTS14KS. Terminál hold je pripojený k FAM14 alebo FTS14KS. Pripojenie k PC je cez USB rozhranie s 9600 baudmi alebo 58k baudmi. Moduly rádiového prijímača FEM sú zapojené paralelne na svorky sub-bus RSA2 a RSB2, ako aj na napájacie svorky GND a +12V. Až 10 tlačidlových vstupných modulov FTS12EM je zapojených sériovo ku svorkám sub-bus RSA2 a RSB2, v prípade potreby sériovo s modulmi rádiového prijímača FEM. Pripojenie SafeIV alebo PC sa uskutočňuje cez rozhranie USB. Servopohony série 12 sa pripájajú na sub-bus svorky RSA2 a RSB2. Nie je tu žiadne spojenie. Druhá zbernica série 14 je napájaná cez svorky RSA2/RSB2. Otočný prepínač prevádzkového režimu BA sa nastavuje podľa návodu na obsluhu.

Tento text bol preložený strojovo.
