Finder 27.01.8.230.0000 27.01.8.230.0000-10 impulzný spínač 2300 VA, 10 A

Oranžové relé s 5 pripojovacími bodmi, s popiskami elektrickej špecifikácie, s označením 'Made in EU', s priehľadným krytom.

Ilustračný obrázok

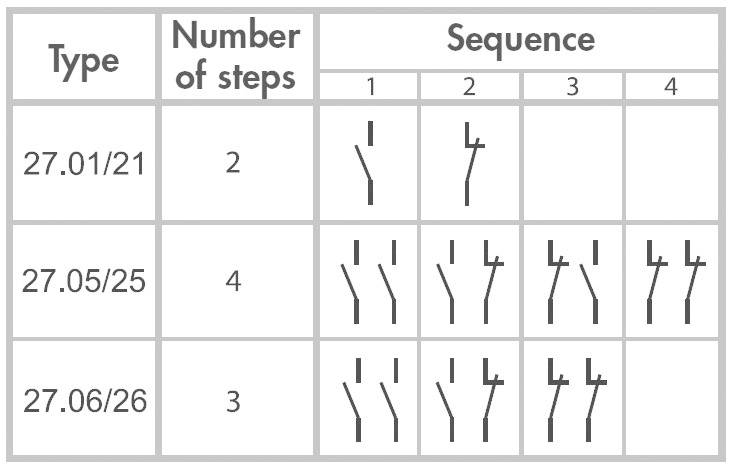

'Tabuľka zobrazuje typ, počet krokov a sekvenciu: Typ 27.01/21 má 2 kroky; Typ 27.05/25 má 4 kroky; Typ 27.06/26 má 3 kroky.'

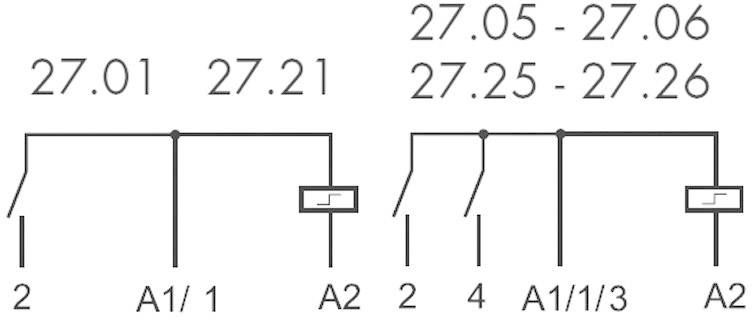

Schéma zapojenia s dvoma paralelnými elektrickými obvodmi. Vľavo: číslo 27.01 a 27.21, prepojenia z 2 na A1/1 a A2. Vpravo: číslo 27.05, 27.06, 27.25, 27.26, prepojenia z 2 na A1/1/3, 4, A2.

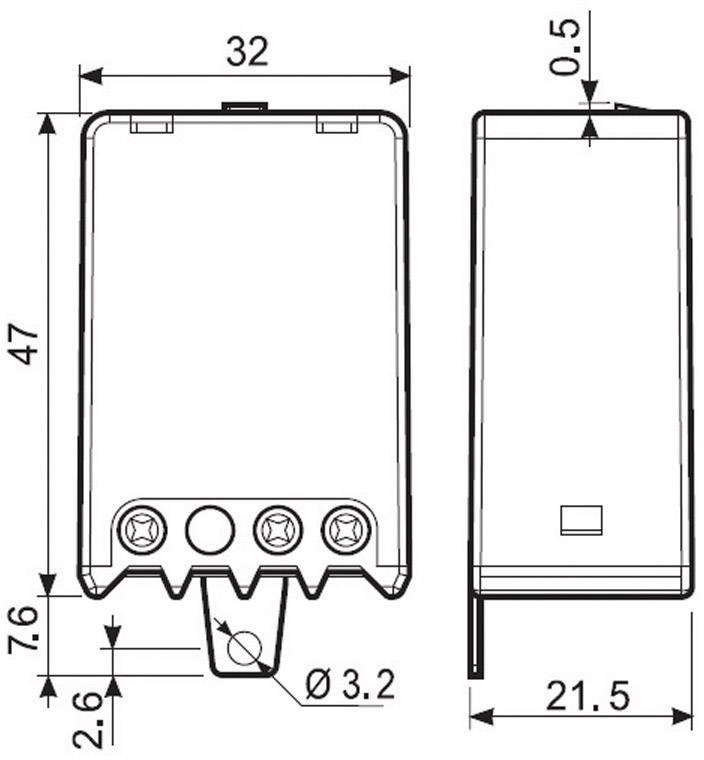

Technický výkres obdĺžnikového krytu s rozmermi: 47 mm výška, 32 mm šírka, tri upevňovacie body dole.

1/4

Ilustračný obrázok

Druh obalu

Tray

Kategória výrobku

impulzný spínač

Prevádzkové napätie

230 V/AC

Typ kontaktu

1 spínací

Spínacie napätie (max.)

230 V/AC

Doručenie: Št 15. 10.

50 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Min.: 10

Násobky: 10

Celkom (13,00 € / kus)

130,00 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

VYPÍNAČ NAPÁJANIA 27.01.8.230.0000

Technické parametre

Kontaktná záťaž: žiarovky (230 V) 1000 W, kompenzované žiarivky 360 W, žiarivky nekompenzované 500 W, halogénové žiarovky 800 W

Druh obalu: Tray

Kategória výrobku: impulzný spínač

Typ: 27.01.8.230.0000

Prevádzkové napätie: 230 V/AC

Zapínací prúd: 20 A

Konštantný prúd (max.): 10 A

Typ kontaktu: 1 spínací

Materiál kontaktu: AgNi

Sled spínania (krok 1): VYP-ZAP

Sled spínanie (krok 2): VYP-ZAP

Spínacie napätie (max.): 230 V/AC

Spínací prúd (max.): 10 A

Max. spínací výkon: 2300 VA

Druh montáže: pod omietku

Pripojenie: skrutková svorka

Min. teplota: -40 °C

Max. teplota: +40 °C

Obsah: 1 ks

Spĺňa RoHS: áno

Dĺžka konania: 1 h

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3209582 Finder 27.01.8.230.0000 27.01.8.230.0000-10 impulzný spínač 2300 VA, 10 A

Popis

Impulzné relé so spoločným pripojením (skrutkové spoje) pre cievky a kontakty. Rôzne spínacie sekvencie v závislosti od typu. Cievky pre AC, Realis zostáva po vypnutí riadiaceho napätia v poslednej spínacej polohe. Na montáž do krabice pod omietku alebo na priskrutkovanie.
Typ 27,0x: Na ovládanie priamo cez 4 podsvietené tlačidlá alebo až 24 podsvietených tlačidiel cez riadiaci/kondenzačný modul 027.00.
