Finder 50.12.9.012.1000, 50.12.9.012.1000 relé do DPS, monostabilný, 1 cievka, 400 V/AC, 8 A, 1 ks

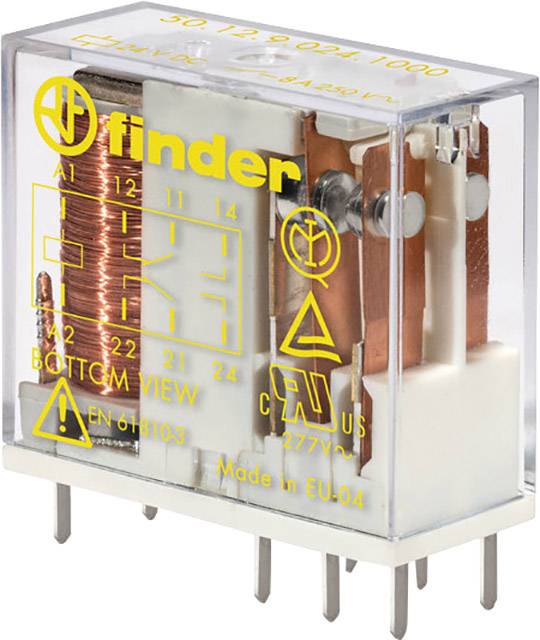

Priehľadný elektromechanický relé s medenou cievkou, žltým označením a niekoľkými kovovými kolíkmi na spodnej strane.

Schematický diagram znázorňuje dva identické elektrické obvody, každý s dvoma spínačmi (12/14, 22/24) a kontaktmi (11/21) v určitom poradí.

Elektronická súčiastka s rozmermi: šírka 29 mm, výška 25 mm, hĺbka 12,4 mm. Pripájacie piny na spodnej strane.

Diagram elektrického konektora s rozložením kontaktov a rozmermi v milimetroch. Kontakty sú označené ako A1, A2, 12, 14, 22, 24.

1/4

Kategória výrobku

relé do DPS

Menovité napätie cievky

12 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

2 prepínacie

Spínacie napätie (max.)

400 V/AC

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

41 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (10,56 € / kus)

10,56 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Bezpečnostné tlačové relé 8 A, séria 50

Technické parametre

Kategória výrobku: relé do DPS

Typ: 50.12.9.012.1000

Menovité napätie cievky: 12 V/DC

Riadiace napätie (min.): 9 V/DC

Riadiace napätie (max.): 14.4 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 184 Ω

Typ kontaktu: 2 prepínacie

Materiál kontaktu: AgNi

Spínacie napätie (max.): 400 V/AC

Spínací prúd (max.): 8 A

Max. spínací výkon: 2000 VA

Vzdialenosť vzduch / povrch (cievka / kontakt): 8 mm

Pripojenie: spájkovacie piny

Min. teplota: -40 °C

Max. teplota: +70 °C

Dĺžka: 29 mm

Šírka: 12.4 mm

V: 25 mm

Rozmer.: (d x š x v) 29 x 12.4 x 25 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 8 A

: 12.4

: 25 mm

: 29 mm

: 15 A

: NIE

: Polarity free

: Mono stable

: ÁNO

: Single contact

: NIE

: PCB connection

: 12-12 V

: DC

: NIE

: 9-14.4 V

: DC

: 0

: 0

: 2

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 503182 Finder 50.12.9.012.1000, 50.12.9.012.1000 relé do DPS, monostabilný, 1 cievka, 400 V/AC, 8 A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 503182 Finder 50.12.9.012.1000, 50.12.9.012.1000 relé do DPS, monostabilný, 1 cievka, 400 V/AC, 8 A, 1 ks

Popis

Relé s plošnými spojmi s nútene vedenými kontaktmi podľa EN 50205: 2002 typ B s 2 prepínacími kontaktmi (podľa EN50205: 2002 možno ako kontakty s pozitívnym pohonom použiť iba jeden NC a jeden NO 11-12 a 21-24 alebo 21-22 a 11-14!). Samostatné usporiadanie susedných kontaktov. Cievky pre DC „Bezpečné oddelenie medzi cievkou a súpravou kontaktov podľa VDE 0106, EN 50178, EN 50178, EN 60204 a EN 60335.

Tento text bol preložený strojovo.

Rady

K kladnému vedeniu dochádza vtedy, keď sú kontakty (v súprave kontaktov) navzájom mechanicky spojené tak, že normálne zatvorené a normálne zatvorené kontakty nemôžu byť zatvorené súčasne. Musí byť zabezpečená medzera medzi kontaktmi minimálne 0,5 mm počas celej životnosti, a to aj v prípade poruchy. Výber materiálu kontaktu: AgNi - s ohmickou alebo mierne indukčnou záťažou. AgNiAu (tvrdé pozlátené) - pre kontaktné prúdy< 20 mA. AgSnO2 (oxid cínu strieborný) - pre nábehové prúdy do 100 A (< 5 ms) napr. B. pre zaťaženie lampy. Schválenia: IMQ, cRUus.
