Finder 50.12.9.012.5000, 50.12.9.012.5000-50 relé do DPS, monostabilný, 1 cievka, 400 V/AC, 8 A, 1 ks

Priehľadné relé so žltým označením zobrazuje vnútorné cievky a kontaktné zapojenia. Číslo modelu a technické symboly sú viditeľné.

Ilustračný obrázok

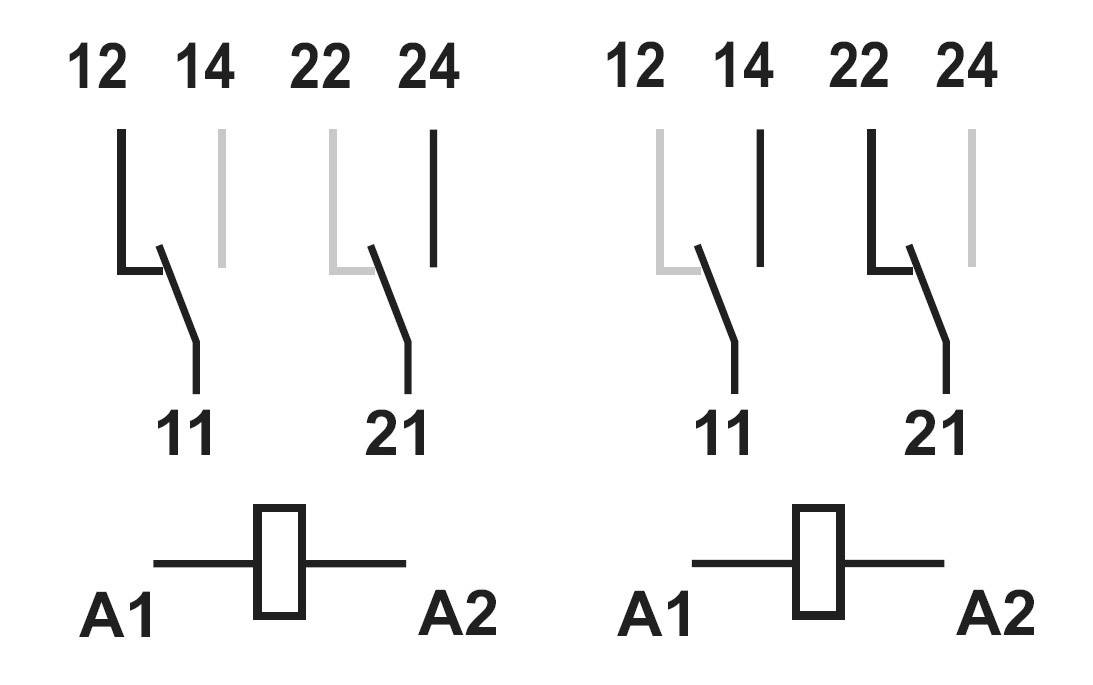

Schematický diagram znázorňuje dva identické elektrické obvody, každý s dvoma spínačmi (12/14, 22/24) a kontaktmi (11/21) v určitom poradí.

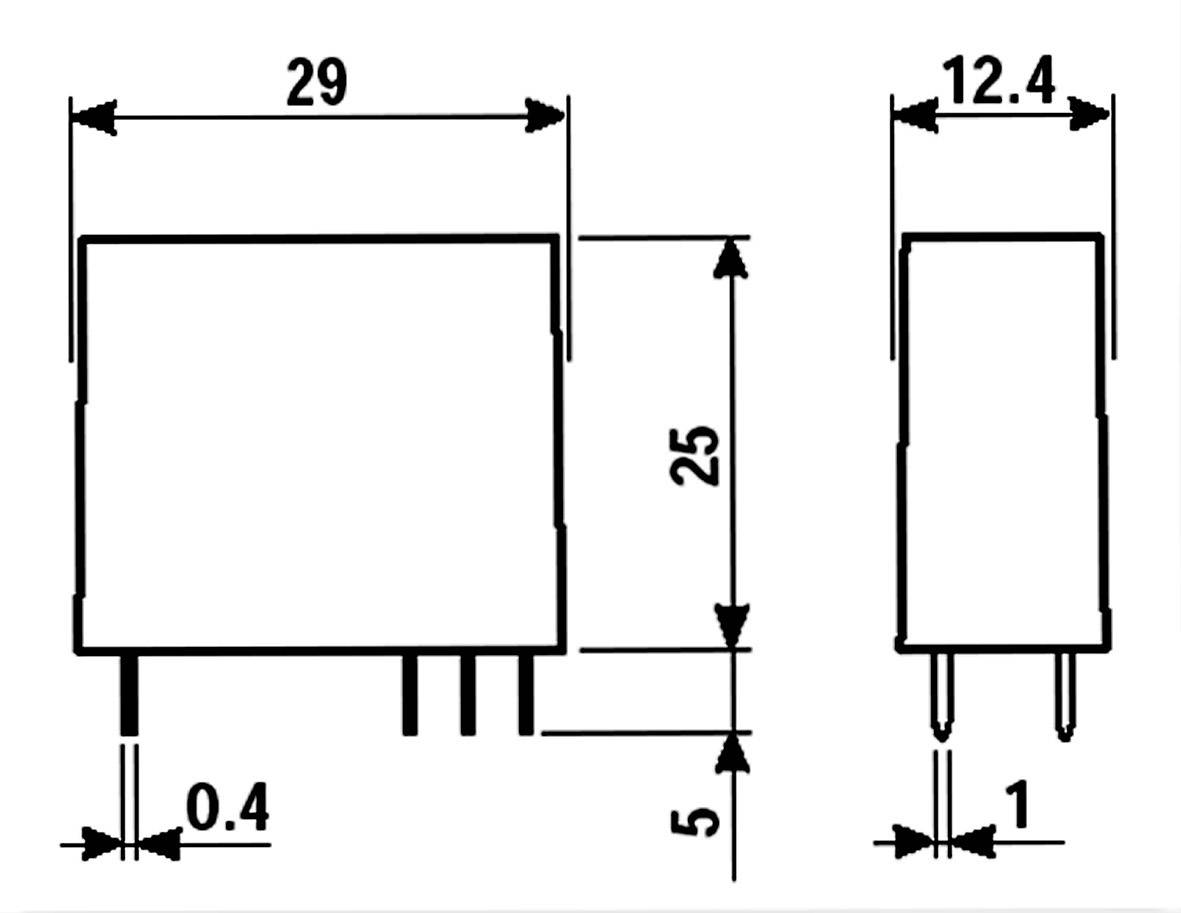

Elektronická súčiastka s rozmermi: šírka 29 mm, výška 25 mm, hĺbka 12,4 mm. Pripájacie piny na spodnej strane.

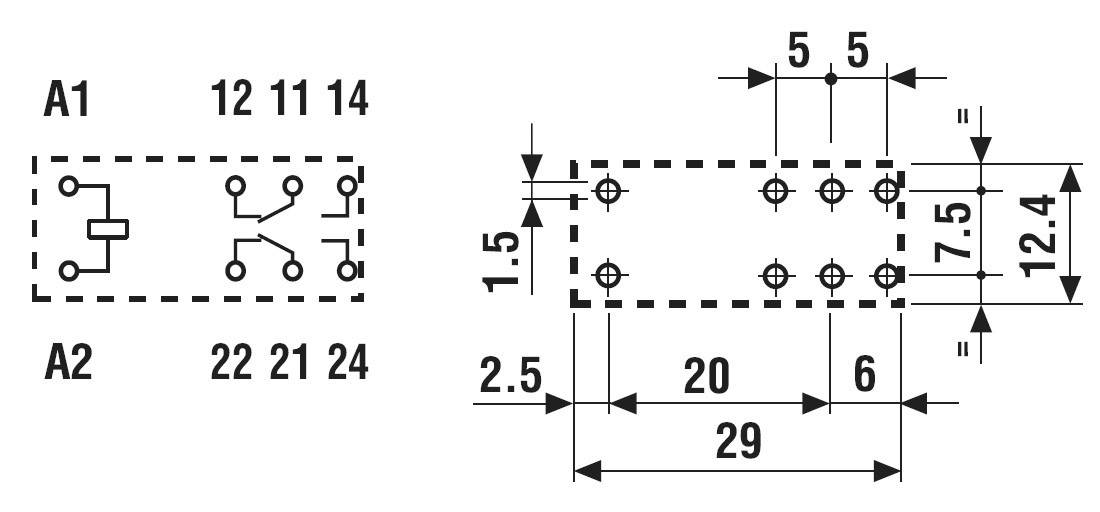

Diagram elektrického konektora s rozložením kontaktov a rozmermi v milimetroch. Kontakty sú označené ako A1, A2, 12, 14, 22, 24.

1/4

Ilustračný obrázok

Druh obalu

Tray

Kategória výrobku

relé do DPS

Menovité napätie cievky

12 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

2 prepínacie

Doručenie: Ut 6. 10.

250 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Min.: 50

Násobky: 50

Celkom (15,44 € / kus)

772,00 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

TLAČOVÉ ŠTLATÉ 50.12.9.012.5000

Technické parametre

Druh obalu: Tray

Kategória výrobku: relé do DPS

Typ: 50.12.9.012.5000

Menovité napätie cievky: 12 V/DC

Riadiace napätie (min.): 9 V/DC

Riadiace napätie (max.): 14.4 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 184 Ω

Typ kontaktu: 2 prepínacie

Materiál kontaktu: AgNi

Spínacie napätie (max.): 400 V/AC

Spínací prúd (max.): 8 A

Max. spínací výkon: 2000 VA

Vzdialenosť vzduch / povrch (cievka / kontakt): 8 mm

Pripojenie: spájkovacie piny

Min. teplota: -40 °C

Max. teplota: +70 °C

Dĺžka: 29 mm

Šírka: 12.4 mm

V: 25 mm

Rozmer.: (d x š x v) 29 x 12.4 x 25 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3209637 Finder 50.12.9.012.5000, 50.12.9.012.5000-50 relé do DPS, monostabilný, 1 cievka, 400 V/AC, 8 A, 1 ks

Popis

Relé s plošnými spojmi s nútene vedenými kontaktmi podľa EN 50205: 2002 typ B s 2 prepínacími kontaktmi (podľa EN50205: 2002 možno ako kontakty s pozitívnym pohonom použiť iba jeden NC a jeden NO 11-12 a 21-24 alebo 21-22 a 11-14!). Samostatné usporiadanie susedných kontaktov. Cievky pre DC „Bezpečné oddelenie medzi cievkou a súpravou kontaktov podľa VDE 0106, EN 50178, EN 50178, EN 60204 a EN 60335.
