Finder 55.33.9.024.0010, 55.33.9.024.0010-10 záťažové relé, monostabilný, 1 cievka, 400 V/AC, 10 A, 1 ks

Elektromagnetické relé s priehľadným krytom, zobrazujúce cievku a kontakty. Používa sa na prepínanie v elektrických obvodoch.

Ilustračný obrázok

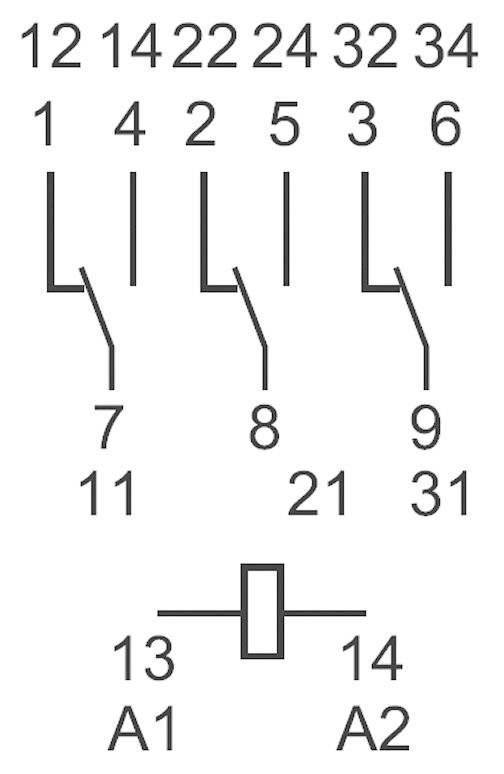

Schéma zapojenia s číslami a prepojeniami: 12, 14, 22, 24, 32, 34; 1, 2, 5, 6; 7, 8, 9, 11, 21, 31; dole pripojenie 13 (A1), 14 (A2).

Technický výkres elektronickej súčiastky s rozmermi: výška 37,2 mm, šírka 27,7 mm a hĺbka 20,7 mm.

1/3

Ilustračný obrázok

Druh obalu

Tray

Kategória výrobku

záťažové relé

Menovité napätie cievky

24 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

3 prepínacie

Doručenie: Ut 6. 10.

50 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Min.: 10

Násobky: 10

Celkom (13,00 € / kus)

130,00 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

ZÁSTRČKOVÉ RELÉ 55.33.9.024.0010

Technické parametre

Druh obalu: Tray

Kategória výrobku: záťažové relé

Typ: 55.33.9.024.0010

Menovité napätie cievky: 24 V/DC

Riadiace napätie (min.): 19.2 V/DC

Riadiace napätie (max.): 26.4 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 600 Ω

Typ kontaktu: 3 prepínacie

Materiál kontaktu: AgNi

Spínacie napätie (max.): 400 V/AC

Spínací prúd (max.): 10 A

Max. spínací výkon: 2500 VA

Pripojenie: plochý konektor 2 mm

Vlastnosti: s testovacím tlačidlom, blokovatelným

Min. teplota: -40 °C

Max. teplota: +85 °C

Dĺžka: 27.7 mm

Šírka: 20.7 mm

V: 37.2 mm

Rozmer.: (d x š x v) 27.7 x 20.7 x 37.2 mm

Obsah: 1 ks

Spĺňa RoHS: áno
