Finder 83.01.0.240.0000 83.01.0.240.0000 časové relé, 0.05 s (min), 400 V/AC, 16 A, 1 ks

Relé Finder s viacerými prípojkami a prepínačom na nastavenie času. Vhodné na inštaláciu do elektronických riadiacich systémov.

'Dva elektrické schémy zapojenia. Vľavo je znázornené pripojenie na A1, A2, 15, 16, 18. Vpravo je zobrazené dodatočné pripojenie na B1 a S-spínač.'

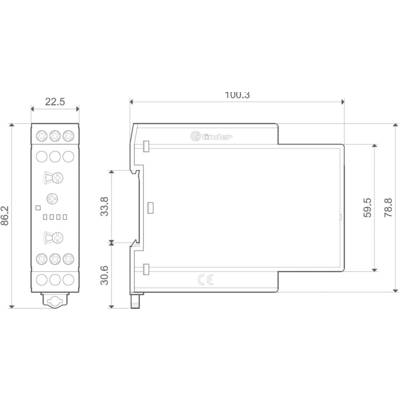

Technický výkres elektrického zariadenia s rozmermi: dĺžka 100,3 mm, výška 86,2 mm, šírka 22,5 mm. Pohľad z boku a zhora.

1/3

Kategória výrobku

časové relé

Prevedenie

multifunkčné

Funkcia

oneskorenie odozvy

vstupné menič

impulzné čidlo

Smerovka asymetrický, na začiatku pauzy

oneskorenie odpadu cez spúšťacie kontakt

Oneskorený rozbeh a návrat cez štartovacie kontakt

Vstupné menič cez štartovacie kontakt

strážny pes

Min. prevádzkové napätie

24 V/DC

24 V/AC

Prevádzkové napätie max.

240 V/DC

240 V/AC

Datasheety: (PDF)

Doručenie: Pi 2. 10.

120 Ks

Počet

Celkom (55,28 € / kus)

55,28 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Multifunkčné priemyselné časové relé 83.01.0.240.0000

Technické parametre

Kategória výrobku: časové relé

Typ: 83.01.0.240.0000

Prevedenie: multifunkčné

Pripojenie: skrutková svorka

Funkcia: oneskorenie odozvy
vstupné menič
impulzné čidlo
Smerovka asymetrický, na začiatku pauzy
oneskorenie odpadu cez spúšťacie kontakt
Oneskorený rozbeh a návrat cez štartovacie kontakt
Vstupné menič cez štartovacie kontakt
strážny pes

Min. prevádzkové napätie: 24 V/DC
24 V/AC

Prevádzkové napätie max.: 240 V/DC
240 V/AC

Prevádzkové napätie: 24, 24 - 240, 240 V/DC, V/AC

Typ kontaktu: 1 prepínací

Materiál kontaktu: AgNi

Spínacie napätie (max.): 400 V/AC

Spínací prúd (max.): 16 A

Max. spínací výkon: 4000 VA

Časový rozsah (min.): 0.05 s

Časový rozsah: 1 s
10 s
1 min
10 min
1 h
10 h
1 d
10 d

Min. teplota: -20 °C

Max. teplota: +60 °C

: IP20

Elektrická životnosť: 50 x 10³ spínacích cyklov

Šírka: 22.5 mm

V: 78.8 mm

Hĺbka: 100.3 mm

Rozmer.: (š x v x h) 22.5 x 78.8 x 100.3 mm

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 430001 Finder 83.01.0.240.0000 83.01.0.240.0000 časové relé, 0.05 s (min), 400 V/AC, 16 A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 430001 Finder 83.01.0.240.0000 83.01.0.240.0000 časové relé, 0.05 s (min), 400 V/AC, 16 A, 1 ks

Informácie

Informácie 430001 Finder 83.01.0.240.0000 83.01.0.240.0000 časové relé, 0.05 s (min), 400 V/AC, 16 A, 1 ks

Popis

Multifunkčné časové relé na DIN lištu s mnohými funkciami ako oneskorenie odozvy, stierač zapnutia, impulzné relé (blikačka) symetrický štart impulzu, oneskorenie vypnutia, oneskorenie odozvy/vypnutia, stierač zapnutia s B1, funkcia watchdog (WD - vypína ak štartovací kontakt zostane zatvorený dlhšie ako nastavený čas ). Časové rozsahy je možné nastaviť od 0,05 sekundy do 10 dní.
