Finder 86.00.0.240.0000 86.00.0.240.0000 časové relé, 0.05 s - 100 h, 1 ks

Sivobiely časový spínač od Finderu s priehľadným krytom, šesť nastaviteľných funkcií a schémou zapojenia. Vyrobené v EÚ.

Schéma znázorňuje tri svorky A2, A1 a B1. A1 je prepojená s B1 prostredníctvom spínača 'S'. Napätie U je vyznačené medzi A2 a A1.

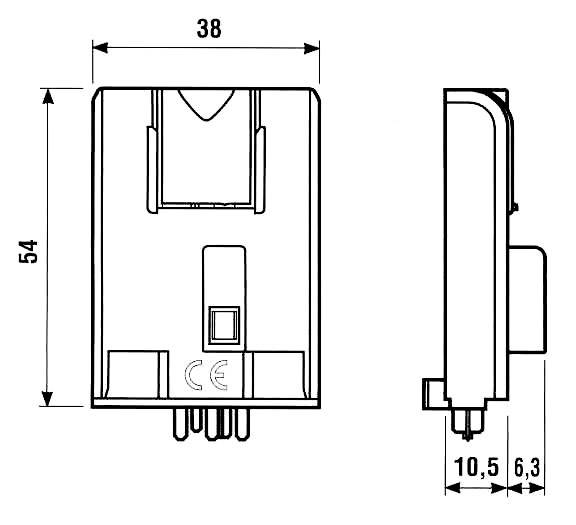

Diagram elektrickej komponenty s rozmermi: šírka 38 mm, výška 54 mm, hĺbka 10,5 mm a 6,3 mm. Zobrazený bokorys a čelný pohľad.

1/3

Druh obalu

Piece

Kategória výrobku

časové relé

Prevedenie

multifunkčné

Funkcia

oneskorenie odozvy

vstupné menič

Smerovka na začiatku impulzu

oneskorenie návratu

Oneskorený rozbeh a návrat

Vstupné menič, tvarovač impulzov

výstupný menič

Menič ZAP a VYP

Min. prevádzkové napätie

12 V/DC

12 V/AC

Datasheety: (PDF)

Doručenie: Ut 13. 10.

137 Ks

Počet

Celkom (42,27 € / kus)

42,27 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Priemyselný časový modul, séria 86.00

Technické parametre

Vhodné pre: nástrčné puzdro 90.02 a 90.03 (séria 60)

Druh obalu: Piece

Kategória výrobku: časové relé

Typ: 86.00.0.240.0000

Prevedenie: multifunkčné

Pripojenie: zástrčka

Funkcia: oneskorenie odozvy
vstupné menič
Smerovka na začiatku impulzu
oneskorenie návratu
Oneskorený rozbeh a návrat
Vstupné menič, tvarovač impulzov
výstupný menič
Menič ZAP a VYP

Min. prevádzkové napätie: 12 V/DC
12 V/AC

Prevádzkové napätie max.: 240 V/DC
240 V/AC

Prevádzkové napätie: 12, 12 - 240, 240 V/DC, V/AC

Typ kontaktu: 3 prepínacie

Materiál kontaktu: AgNi

Časový rozsah (min.): 0.05 s

Časový rozsah (max.): 100 h

Časový rozsah: 1 s
10 s
100 s (value.1402885)
10 min
100 min
10 h
100 h

Min. teplota: -20 °C

Max. teplota: +50 °C

: IP20

Dĺžka: 38 mm

Šírka: 54 mm

V: 16.8 mm

Rozmer.: (d x š x v) 38 x 54 x 16.8 mm

Obsah: 1 ks

: 16 A

: 38

: 54 mm

: 16.8 mm

: NIE

: Screw connection

: 12-240 V

: 12-240 V

: 12-240 V

: AC/DC

: IP20

: 10.2-265 V

: 10.2-265 V

: 10.2-265 V

: AC/DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 503163 Finder 86.00.0.240.0000 86.00.0.240.0000 časové relé, 0.05 s - 100 h, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 503163 Finder 86.00.0.240.0000 86.00.0.240.0000 časové relé, 0.05 s - 100 h, 1 ks

Informácie

Informácie 503163 Finder 86.00.0.240.0000 86.00.0.240.0000 časové relé, 0.05 s - 100 h, 1 ks

Prehlásenie o zhode

Prehlásenie o zhode 503163 Finder 86.00.0.240.0000 86.00.0.240.0000 časové relé, 0.05 s - 100 h, 1 ks

Popis

Časový modul pre skrutkové puzdro 90.02 a 90.03 (séria 60). Tu implementujete priemyselné časové relé s 2 alebo 3 prepínacími kontaktmi pre 10 A a 8 časových funkcií. 7 časových rozsahov až do 100 h, kódovateľné pomocou prepínačov DIP.
