Fischer 542960 Svorka ventilačného potrubia LGS 630 1 ks

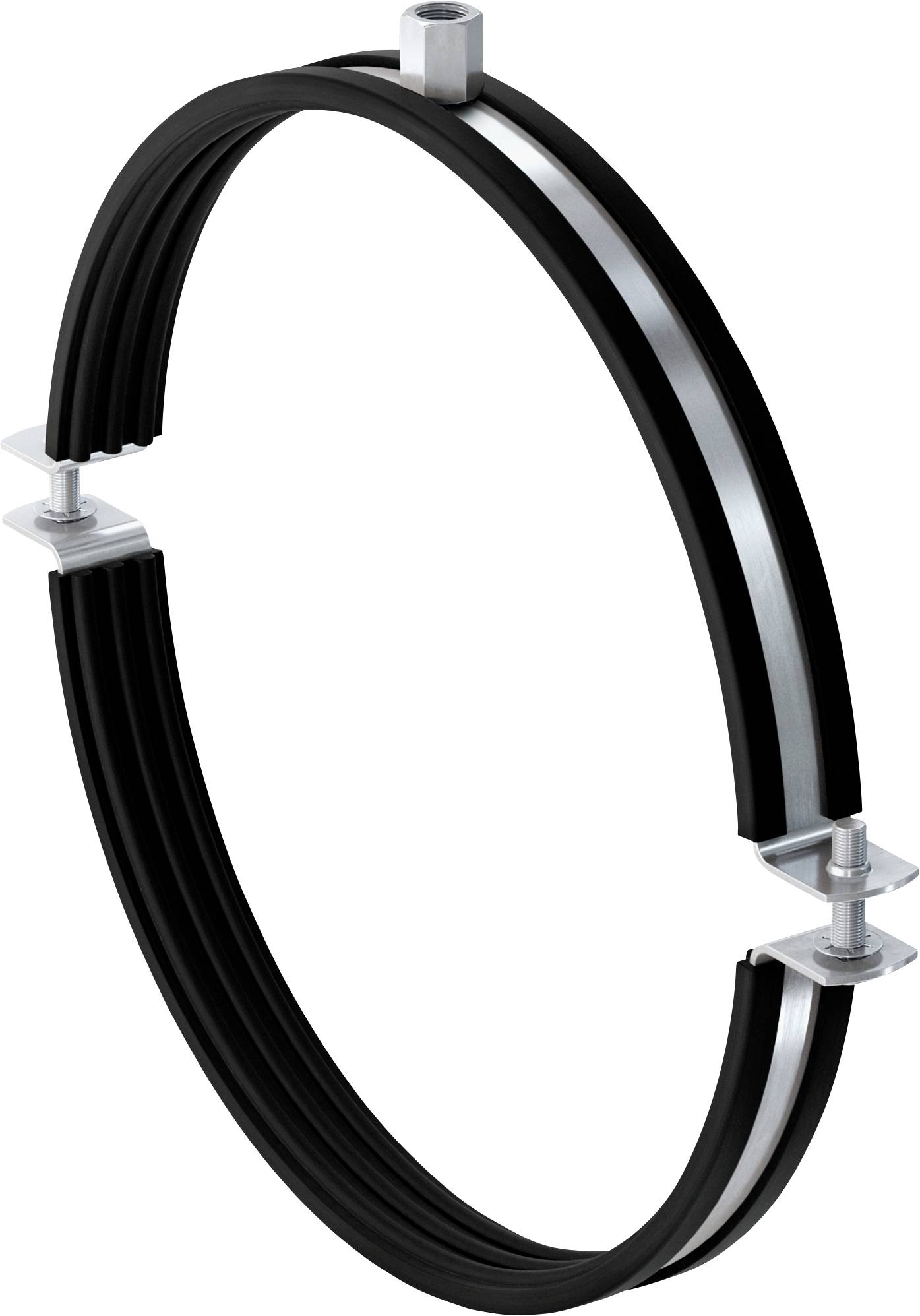

Čierny okrúhly izolátor potrubia s kovovými konzolami a skrutkami, zobrazený izolovaný na bielom pozadí.

Veľká kovová rúra je pripevnená na strope pomocou stabilného montážneho systému. Zdá sa, že je súčasťou vetracieho systému.

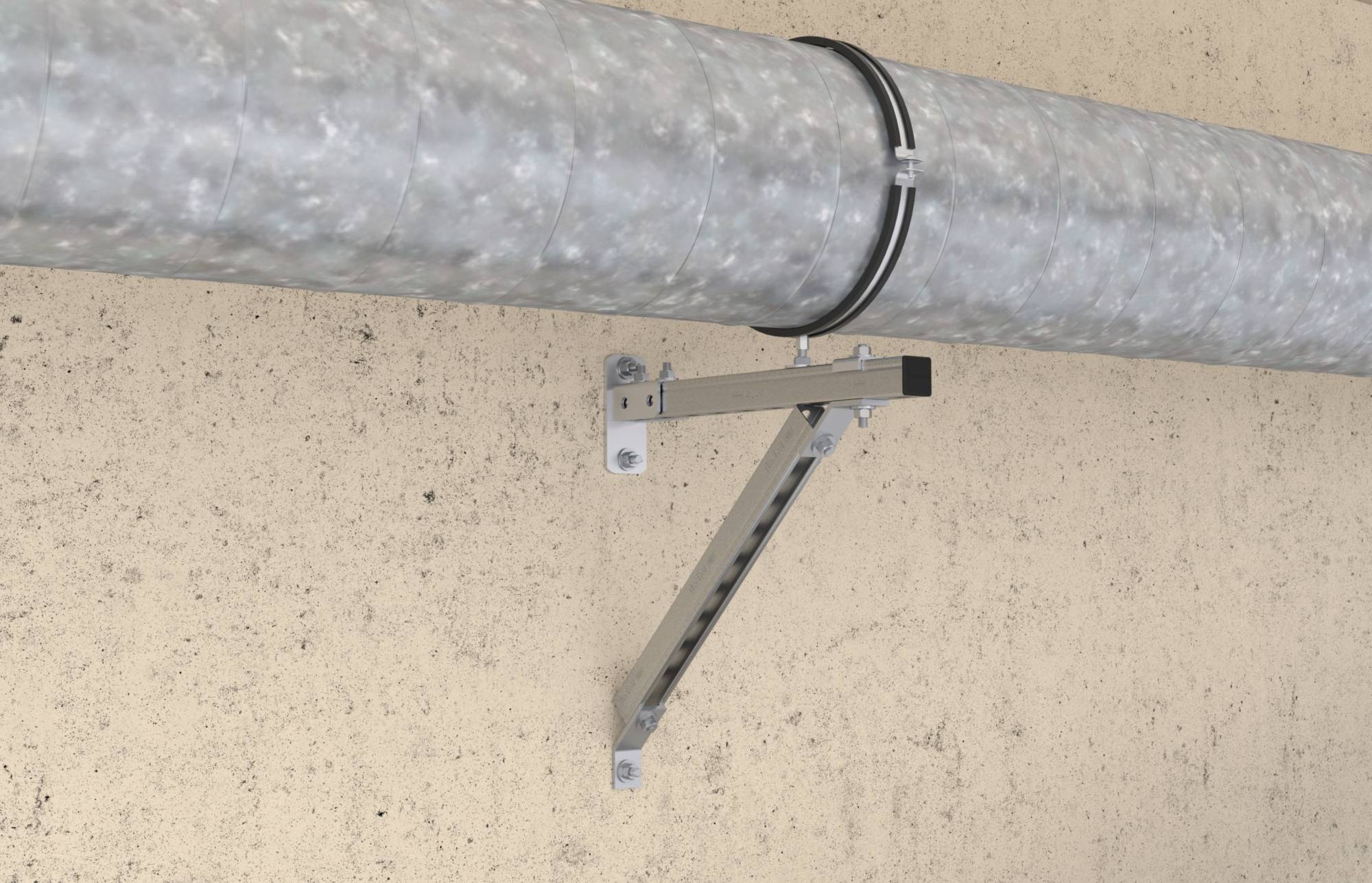

Kovové vedenie je upevnené príchytkou na betónovej stene. Príchytka pozostáva z uhlového profilu s dvomi upevňovacími bodmi.

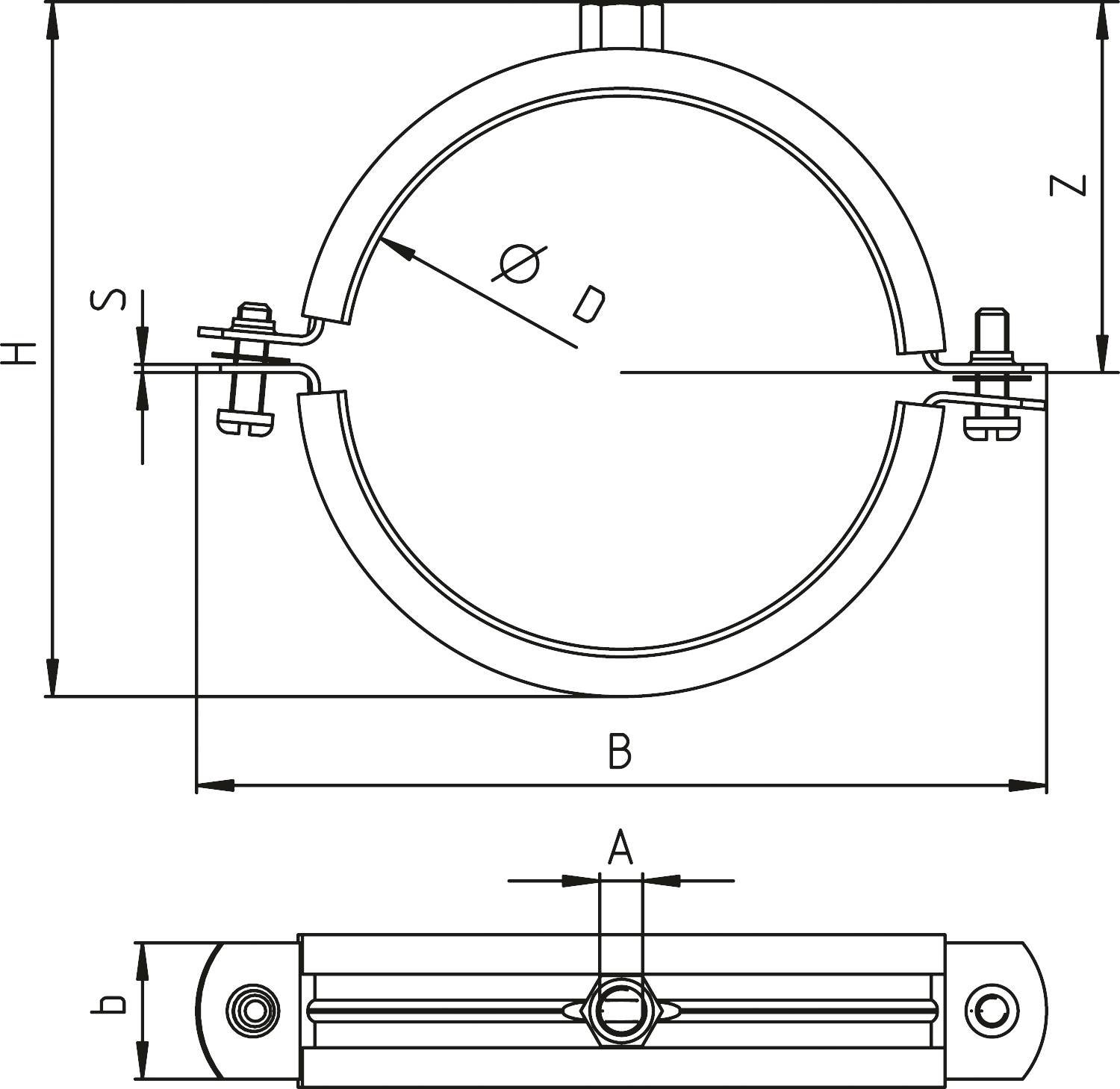

Technický výkres mechanizmu potrubnnej svorky s rozmermi B, H, S, Z a D vrátane skrutkových spojov.

1/4

Doručenie: Št 8. 10.

30 Set(y)

Počet

Set(y)

Celkom (17,07 € / kus)

17,07 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Svorka ventilačného potrubia LGS 630

Dve skrutky pre optimálne prispôsobenie sa vonkajšiemu priemeru potrubia
Ochrana proti strate skrutky
Zvukovo izolačná vložka
Pripojovacia matica s kombinovaným závitom M8 / M10

Technické parametre

Šírka x hrúbka upínacieho pásu: 25 x 2,5 mm
Výška Z: 338 mm
Max. Zaťaženie (stred. Ťah): 0,8 kN
Zaisťovacia skrutka: M10

Kategória výrobku: Svorka ventilačného potrubia

Obsah: 1 ks

Materiál: ocel

Rozmery závitu: M10

Pripojovací závit: M8 - M10

Vlastnosti materiálu: glavanizované zinkom

Šírka: 691 mm

V: 660 mm

(Ø): 630 mm

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2472264 Fischer 542960 Svorka ventilačného potrubia LGS 630 1 ks

Popis

Svorka fischer pre vetracie kanály LGS 630 pre menovitú veľkosť 630 mm, dvojdielne prevedenie s vlepenou zvukovo izolačnou vložkou na upevnenie špirálových potrubí alebo plastových rúrok. Veľký uhol otvorenia LGS umožňuje rýchlu a jednoduchú inštaláciu. Dvojskrutkové spojenie umožňuje optimalizované prispôsobenie sa vonkajšiemu priemeru potrubia. Pripojovacia matica s kombinovaným závitom M8 / M10 na uchytenie závitových tyčí alebo závesných skrutiek. Obe polovice svoriek sú perforované na spojenie dvoma skrutkami alebo závitovými tyčami s maticami. To umožňuje zdvojnásobenie odporúčaného zaťaženia.

Tento text bol preložený strojovo.

Prevedenie

Veľký uhol otvorenia LGS umožňuje rýchlu a jednoduchú inštaláciu
Dvojskrutkové spojenie LGS umožňuje jeho optimálne prispôsobenie vonkajšiemu priemeru potrubia
Upevňovacia skrutka s veľkou drážkou / hlavou Phillips je chránená proti strate a poskytuje dodatočné zabezpečenie inštalácie
Zvukovo izolačná vložka je pevne usadená a zabraňuje vypadnutiu pri úprave potrubia LGS je perforovaný na oboch poloviciach svoriek od priemeru 450 mm. To umožňuje spojenie pomocou dvoch skrutiek a matíc alebo dvoch závitových tyčí s maticami. To umožňuje zdvojnásobenie odporúčaného zaťaženia
