Fischer 564390 PM F 30 AL sw koncová svorka
EAN:
Označenie výrobcu:
Objednávacie číslo:
30 Set(y)
Počet (Veľkosť balenia 10 ks)
Celkom (33,99 € / kus)
33,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
fischer koncová svorka predmontovaná PM F 30 AL sw
- Vopred zmontované
- Kladivová matica s klipom pre rýchle vloženie do koľajnice
- Integrovaná pružina na uľahčenie polohovania FV panela
- Svorka a matica z hliníka AW 6060 T66, skrutka z nerezovej ocele A2-70, spona z PA 6
- Vložte spodnú časť koncových svoriek PM F do hornej drážky koľajnice
- Otočte predmontované koncové svorky PM F o 90° v smere hodinových ručičiek
- Upevnite FV modul na imbusovú skrutku (TCEI) uťahovacím momentom cca 10 Nm

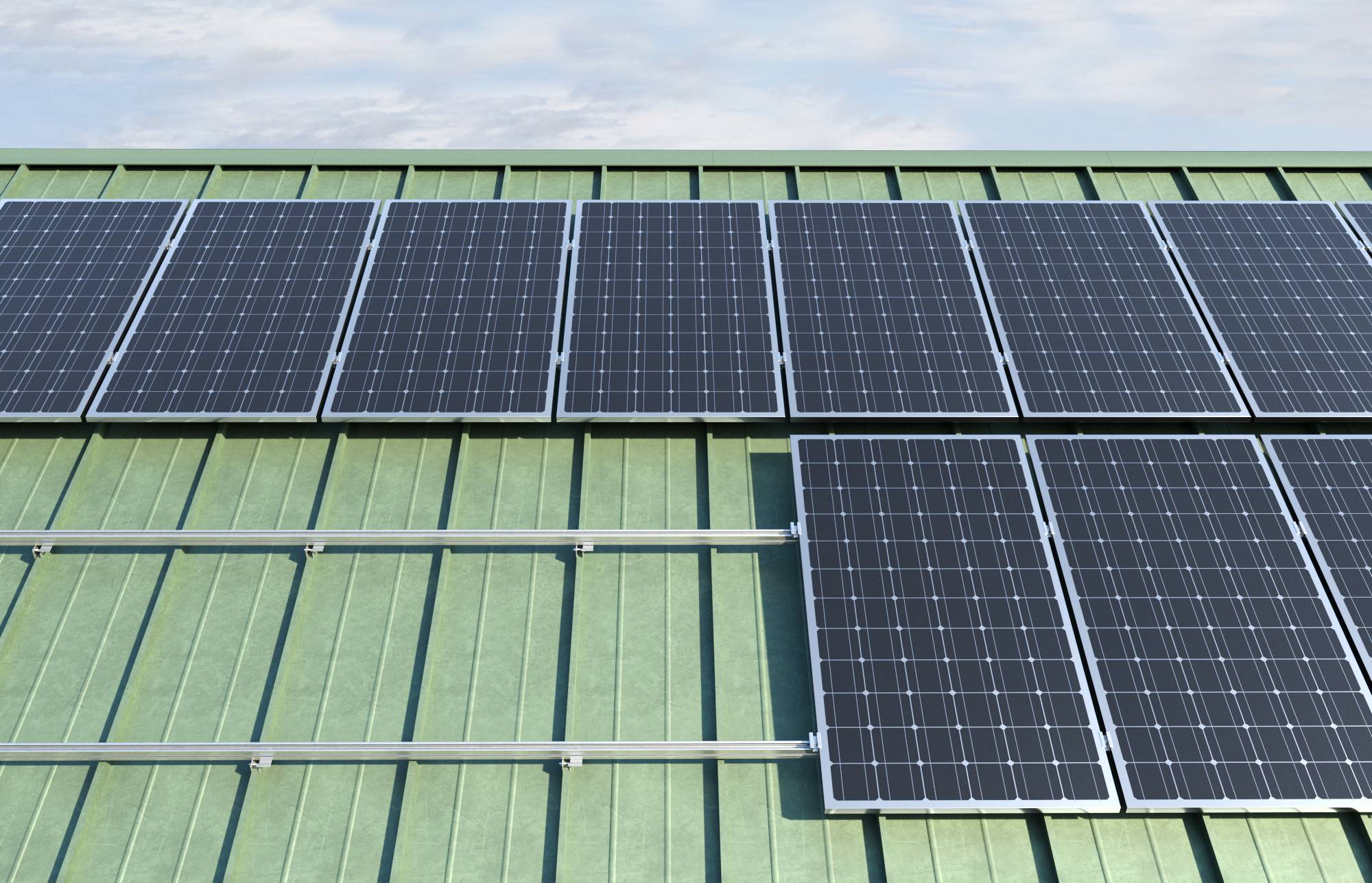

- Vhodné pre:
- Systémy šikmých striech s hákmi
- Strešné systémy z trapézového plechu
- Strešné systémy z vlnitého plechu
- Špeciálne konštrukčné systémy
- s:
- SolarLight
- SolarMid
- Solárna plechová strecha
- SolárnaPlochá plechová strecha
Technické parametre
- Inštalačný moment: 10 Nm
- Hrúbka modulu: 30 mm
- Veľkosť kľúča (vnútorný šesťhran): 6 mm
- Kategória výrobku
koncová svorka
- Hmotnosť
60 g
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3028808 Fischer 564390 PM F 30 AL sw koncová svorka
Popis
PM F je predmontovaná koncová svorka pre FV moduly s hliníkovým rámom. PM svorka je dostupná v rôznych verziách v závislosti od hrúbky FV panelu. PM F je vybavený kladivovou maticou so špeciálnou plastovou klietkou na uľahčenie umiestnenia matice do stredovej drážky koľajnice. Pružina drží svorku zdvihnutú, kým nie je utiahnutá, aby sa uľahčilo umiestnenie FV panela. Vďaka pružine zostávajú predmontované koncové svorky PM F počas uťahovacích fáz zdvihnuté a vďaka plastovému prvku zostanú na svojom mieste bez skĺznutia. Predmontované svorky PM F nevyžadujú žiadne ďalšie prvky, ako sú skrutky, tesnenia alebo svorníky.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rozsah dodávky
- 10 kusov
