Fischer 575223 systém pre dištančné montáže (d) 240 mm pozinkované 2 ks

Balenie kotiev fischer TherMax II 12/110 M12 na upevnenie na stenu v červenej krabici, zobrazujúce dve kotvy a rozsah zaťaženia 64-170 mm.

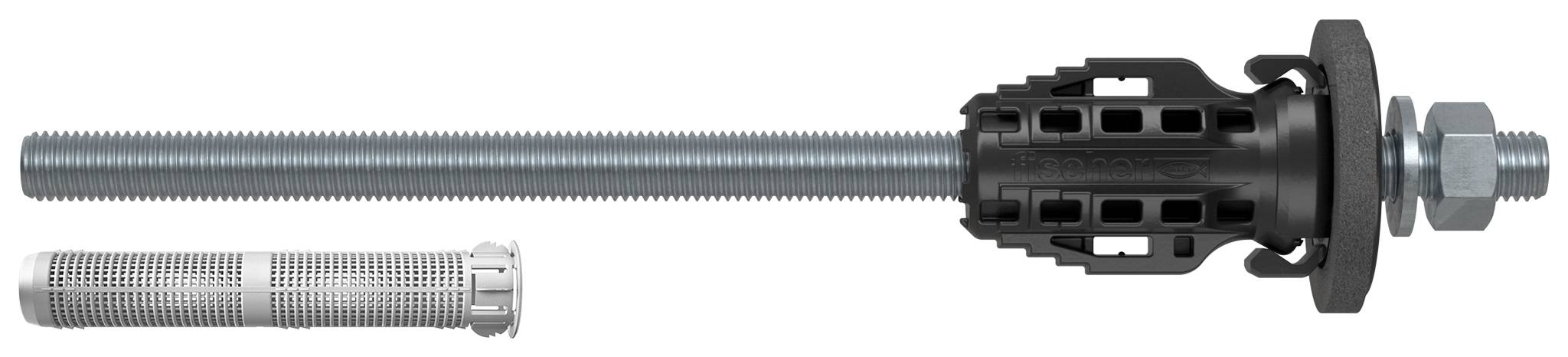

Závitný kotevný skrutok s čiernym plastovým expanzným púzdrom a maticou, zobrazený vedľa menšieho kovového kotevného puzdra na bielom pozadí.

TherMax II 12/110 M12 kotva na rozťahovanie s označením veľkostí kotvy, inštalačnými diagramami, tabuľkou zaťaženia a ilustráciami používania.

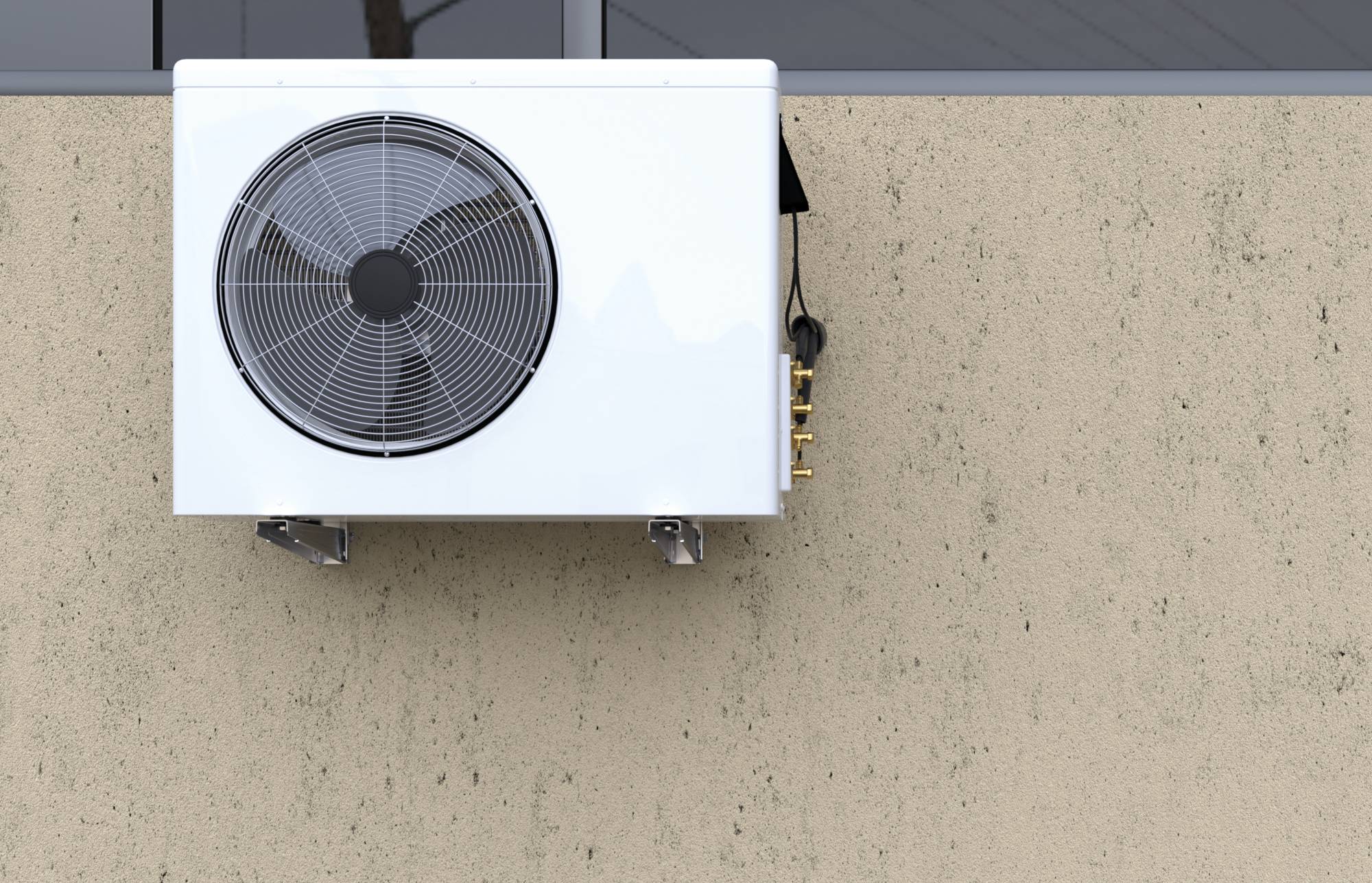

Vonkajšia jednotka klimatizácie pripevnená na stene s veľkým kruhovým ventilátorom na svetlobéžovej vonkajšej stene.

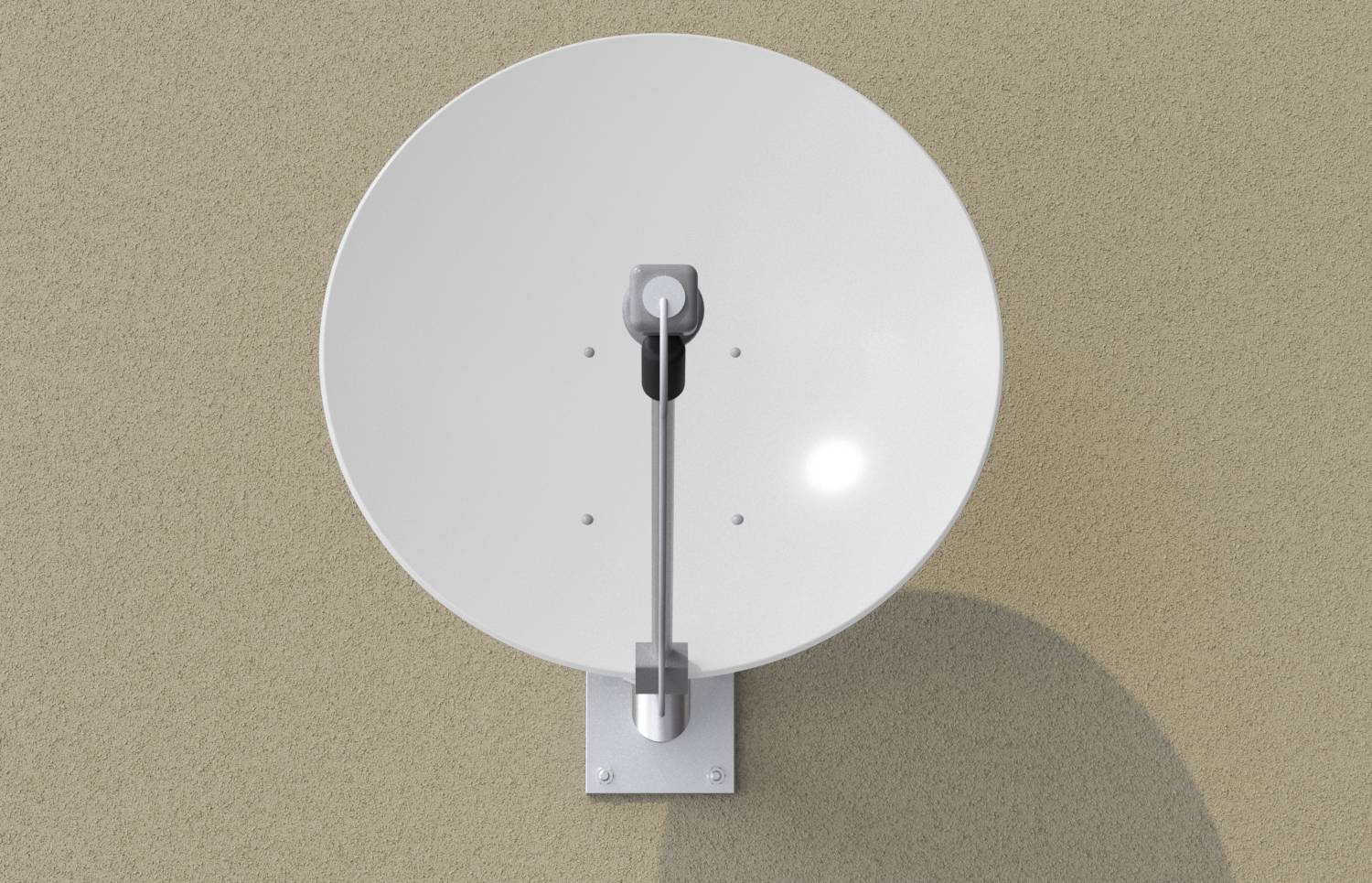

Biela satelitná parabolická anténa namontovaná na stene, pohľad spredu na béžovom pozadí.

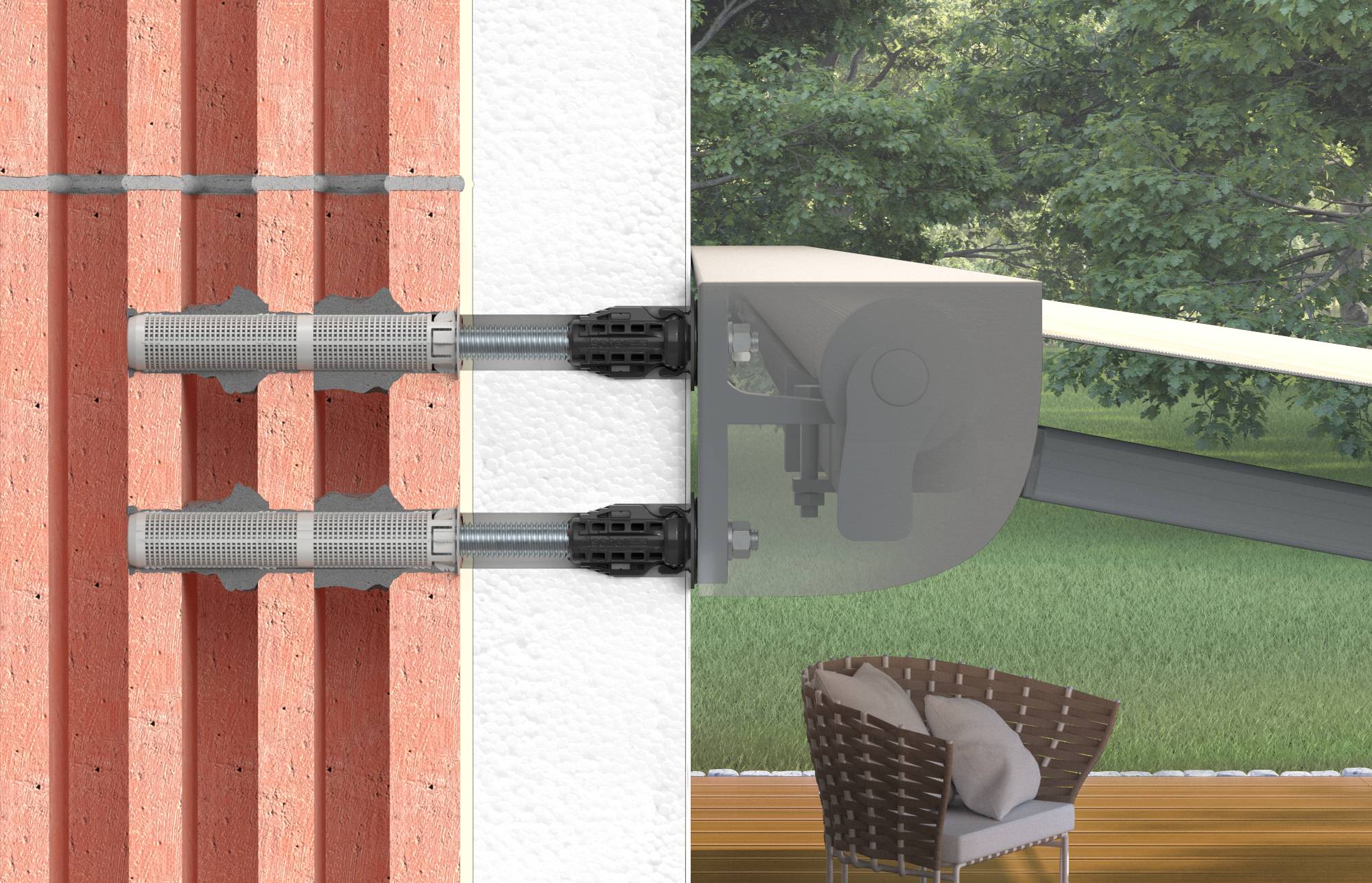

Priečny rez hardvéru nastávateľnej markízy vhodnej na montáž na stenu, zobrazujúci skrutky zakotvené cez tehlu a izoláciu do stavebnej steny.

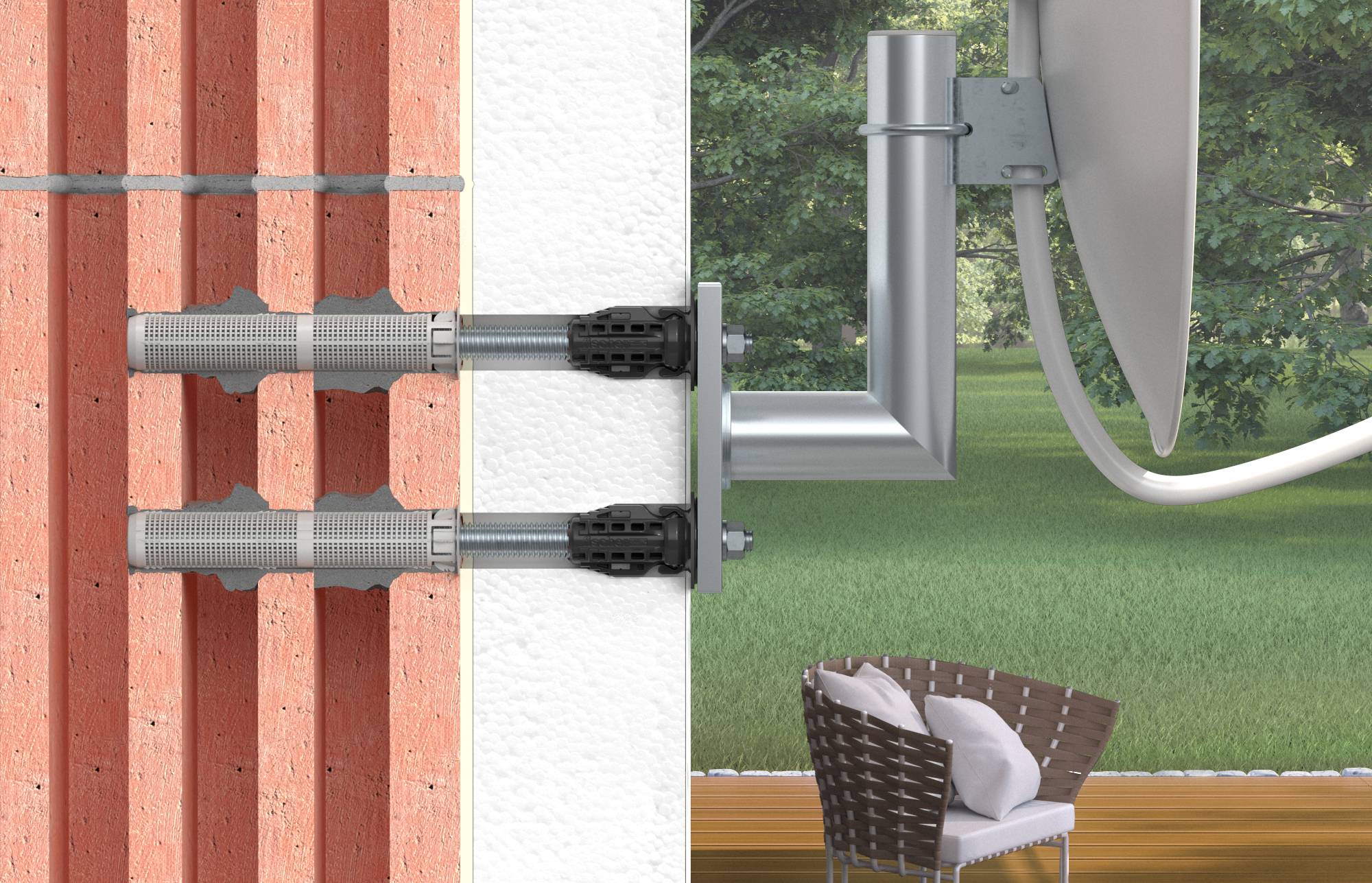

Ilustrácia parabolickej antény pripojenej na tehlovú stenu pomocou dvoch dlhých kotevných skrutiek a kovového držiaka s detailom inštalácie na stenu.

1/7

Kategória výrobku

systém pre dištančné montáže

Dĺžka

240 mm

Obsah

2 ks

Vlastnosti materiálu

pozinkované

Vhodné pre

betón

Datasheety: (PDF)

Doručenie: Pi 9. 10.

30 Set(y)

Počet (Veľkosť balenia 2 ks)

Set(y)

Celkom (47,15 € / kus)

47,15 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

fischer dištančný montážny systém TherMax II 12/110 M12 (2)

Skutočná odolnosť voči prudkému dažďu a dlhotrvajúca ochrana pred vlhkosťou.
Unikátna kompenzácia pre šikmé vŕtané otvory do 5°.
Maximálna bezpečnosť a flexibilita vďaka schválenému nastaveniu bez drahého špeciálneho náradia.
Optimálna geometria kužeľa pre presné a jednoduché frézovanie bez natrhnutia povrchu omietky.
Žiadny tepelný most vďaka protichladovému kužeľu.
Absorbuje ťažké bremená a je obzvlášť ľahko inštalovateľný.

Technické parametre

Oblasť použitia: Markízy
Závit M12
Veľkosť závitu: 12 mm
Závitová tyč: M12 x 204 mm
Montážny krútiaci moment: 20 Nm
Pripojovací závit: M12
Hrúbka nenosnej vrstvy: 64 - 170 mm
S krycou krytkou: Áno
S hmoždinkou: Nie
S podložkou: Áno
Certifikačné značky / schválenia: ETA - Európske technické posúdenie
Prostredie: Vlhká miestnosť / Vonkajší priestor

Kategória výrobku: systém pre dištančné montáže

Dĺžka: 240 mm

Obsah: 2 ks

Vlastnosti materiálu: pozinkované

Vhodné pre: betón

Vr. matky: áno

Na stiahnutie

Datasheet

Datasheet 3760686 Fischer 575223 systém pre dištančné montáže (d) 240 mm pozinkované 2 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760686 Fischer 575223 systém pre dištančné montáže (d) 240 mm pozinkované 2 ks

Popis

Dištančný montážny systém fischer TherMax II je riešením pre upevnenie bez tepelných mostov na zateplené fasády. Systém pozostáva zo špeciálnej kotevnej tyče vyrobenej z galvanicky pozinkovanej ocele s kužeľom vystuženým sklenenými vláknami, krycej krytky s tesniacim krúžkom EPDM a závitového čapu. Protitepelný kužeľ na kotviacej tyči si sám prerezáva cestu cez omietku do izolačného materiálu, čím prerušuje tepelný most. V kombinácii s rôznymi injektážnymi maltami fischer je systém schválený pre množstvo stavebných materiálov. Súčasťou balenia je kotviace puzdro na upevnenie šetriace maltu v dierovanom tehlovom murive. Samostatná krycia krytka s tesniacim krúžkom EPDM spolu so zaoblenou hlavou kužeľa kompenzuje šikmé vŕtané otvory. Tesniaci krúžok z EPDM chráni pred prenikajúcou vlhkosťou a prudkým dažďom. TherMax II upevňuje ťažké bremená, ako sú markízy, klimatizácie a satelitné systémy, do betónu, pórobetónu a muriva z dutých a plných tehál.

Tento text bol preložený strojovo.
