Fischer 575228 systém pre dištančné montáže (d) 380 mm pozinkované 20 ks

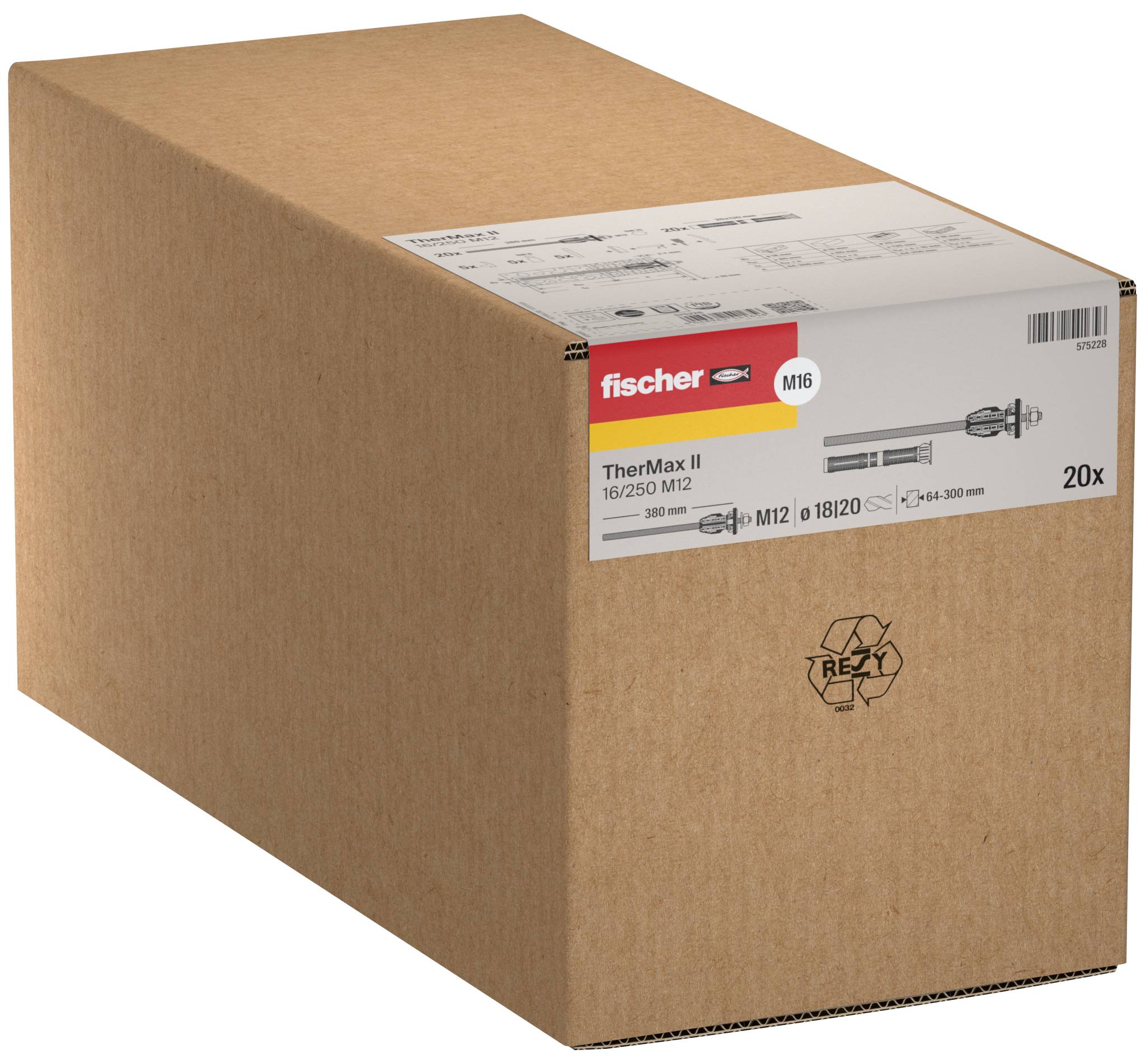

Kartónová krabica so výrobkom označená "fischer TherMax II" s hardvérom M16 a množstvom 20x vytlačeným na prednej strane.

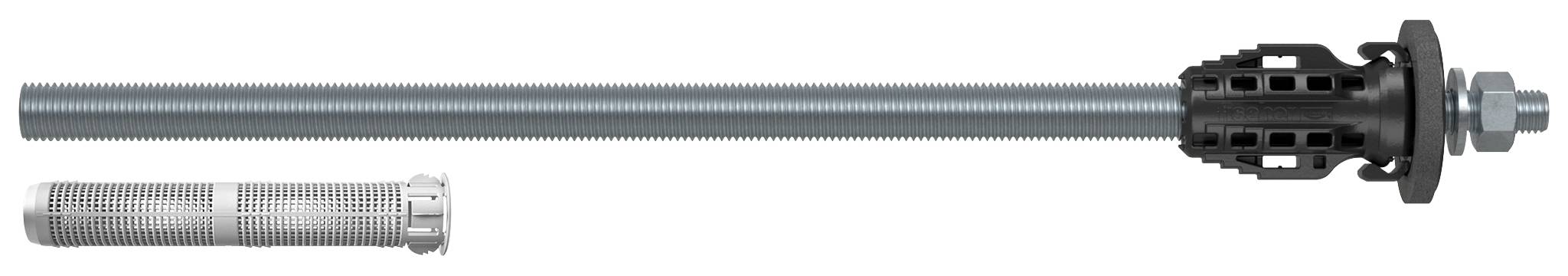

Dlhý závitový kotevný skrutkovací kolík s expanznou objímkou, zobrazený v zmontovanej podobe nad samostatným kusом kotevnej objímky.

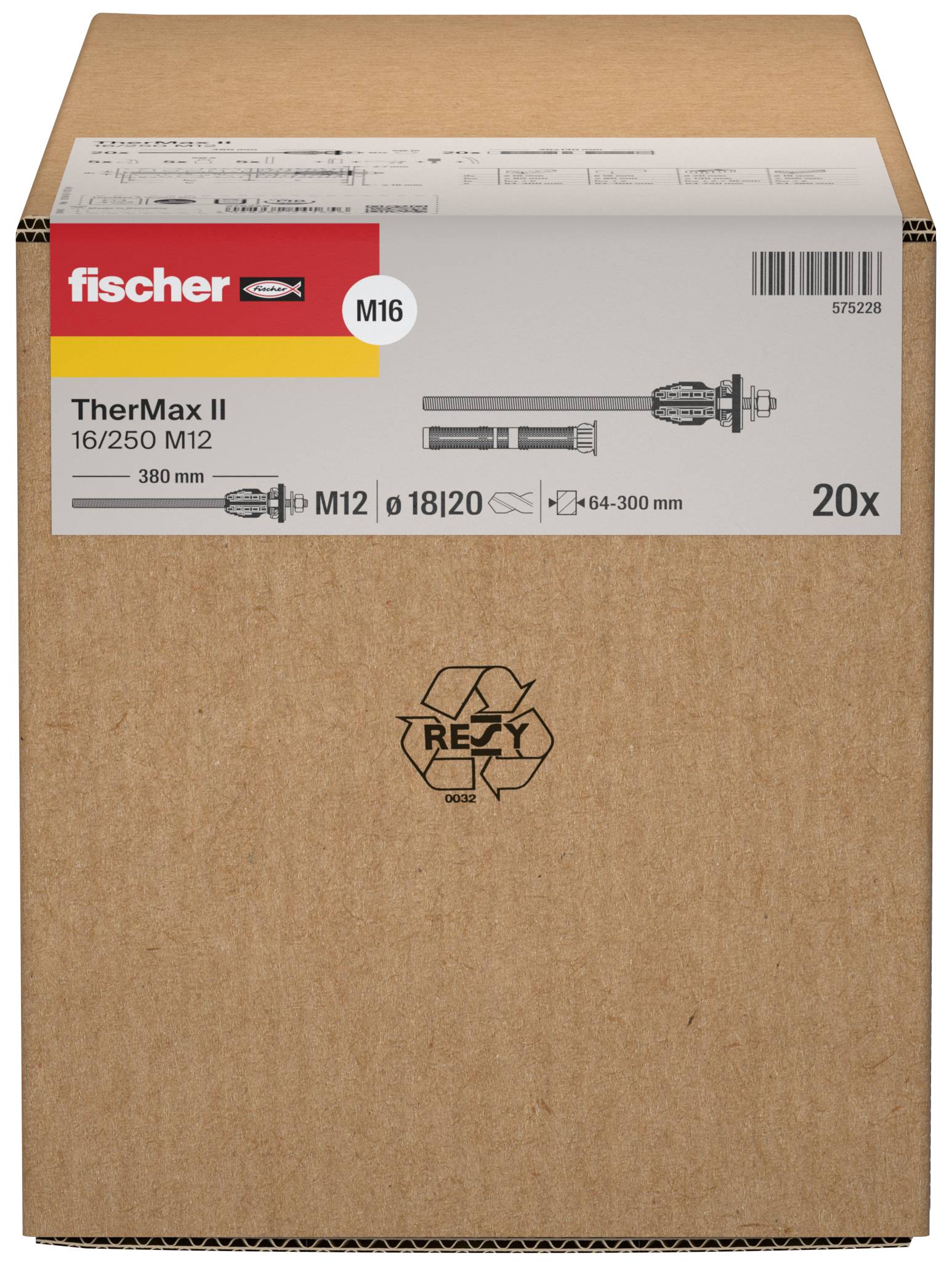

Kartónová krabica s kotvami Fischer TherMax II M12/M16, označená '20x', s výrobným diagramom a špecifikáciami na prednej strane.

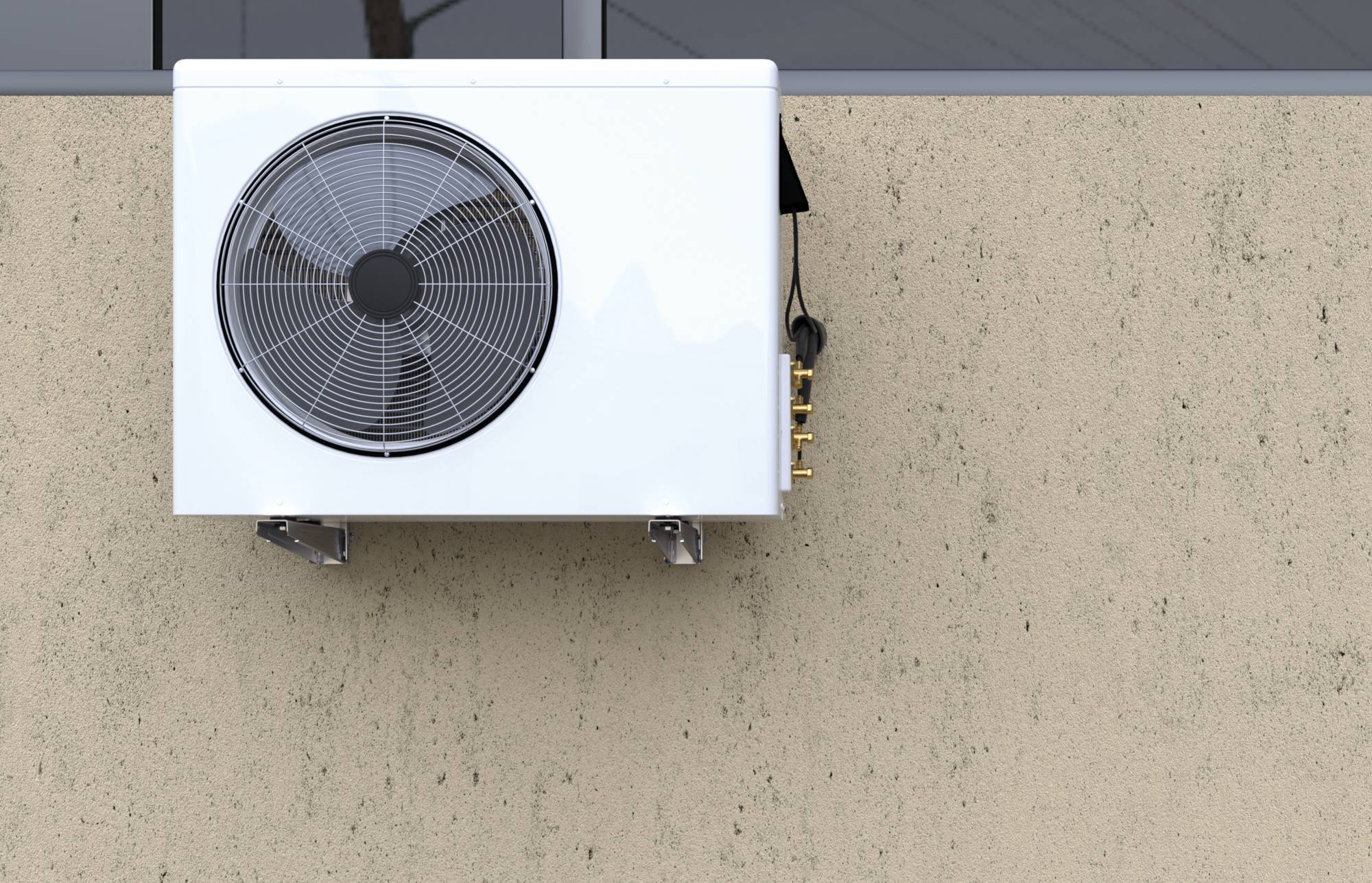

Vonkajšia nástenná jednotka klimatizácie s veľkým kruhovým ventilátorom na béžovej vonkajšej stene.

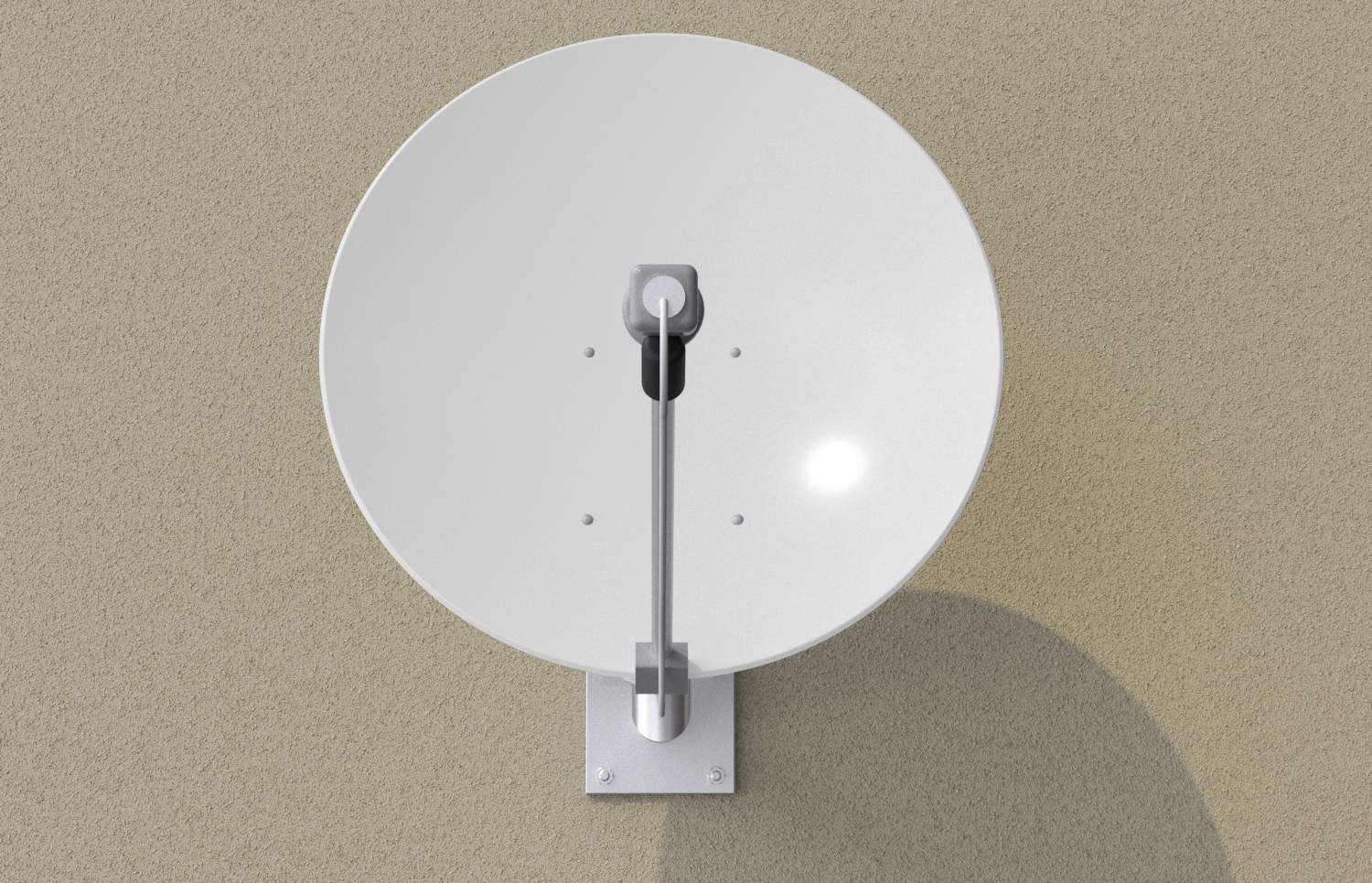

Biela satelitná parabolická anténa namontovaná na stene, pohľad spredu na béžovom pozadí.

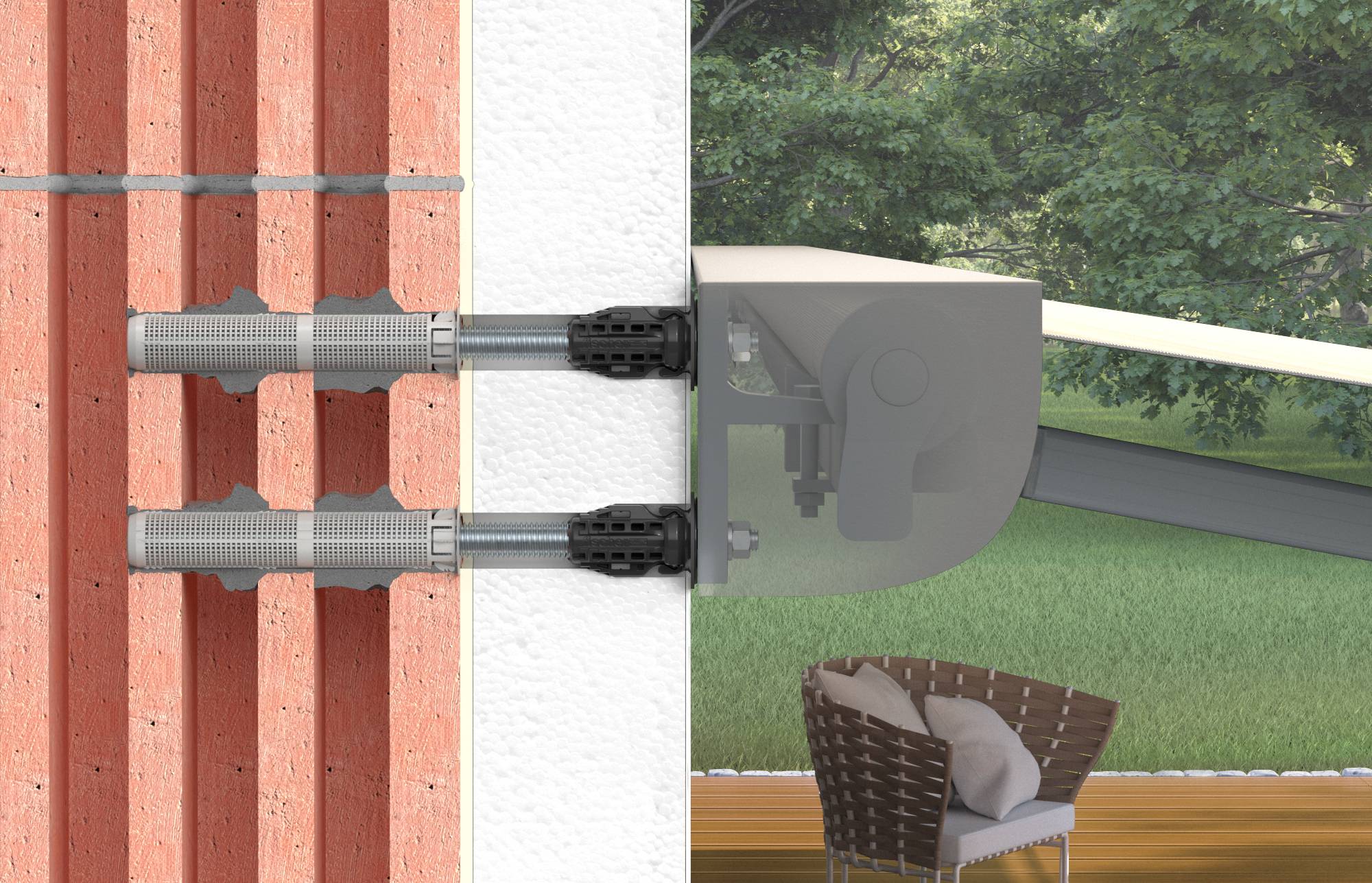

Rozrezaný diagram nástenného držiaka markízy zakotvený dvoma dlhými skrutkami prechádzajúcimi cez tehlu a izoláciu do konštrukčnej podpery.

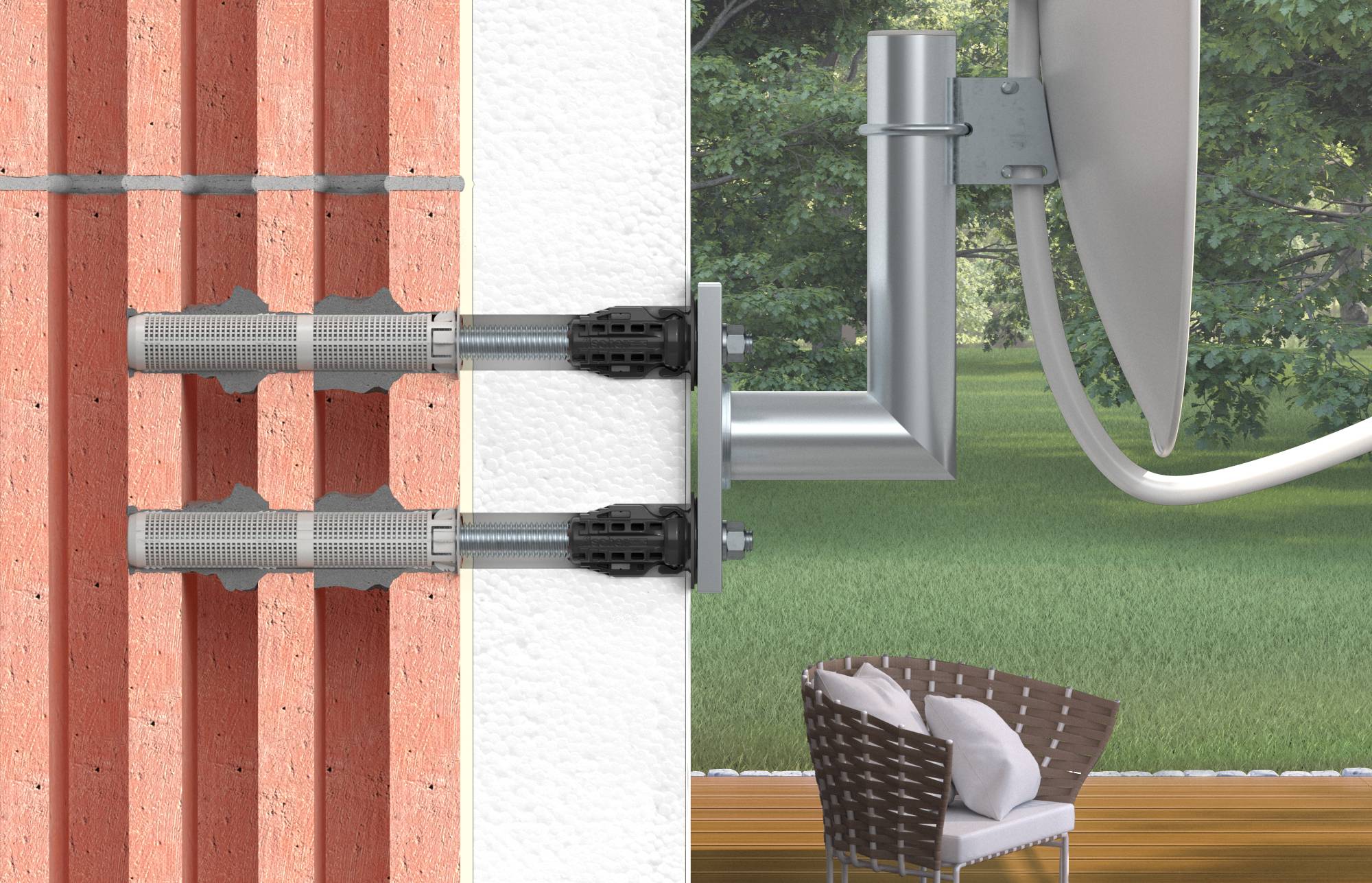

Detailný diagram montáže satelitnej antény ukotvené cez vonkajšiu stenu s dvoma skrutkami, ktorý zobrazuje konzolu upevnenú na murovanej a izolačnej vrstve steny.

1/7

Kategória výrobku

systém pre dištančné montáže

Dĺžka

380 mm

Obsah

20 ks

Vlastnosti materiálu

pozinkované

Vhodné pre

betón

Datasheety: (PDF)

Doručenie: Št 8. 10.

30 Set(y)

Počet (Veľkosť balenia 20 ks)

Set(y)

Celkom (337,40 € / kus)

337,40 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

fischer dištančný montážny systém TherMax II 16/250 M12

Skutočná odolnosť voči prudkému dažďu a dlhotrvajúca ochrana pred vlhkosťou.
Unikátna kompenzácia pre šikmé vŕtané otvory do 5°.
Maximálna bezpečnosť a flexibilita vďaka schválenému nastaveniu bez drahého špeciálneho náradia.
Optimálna geometria kužeľa pre presné a jednoduché frézovanie bez natrhnutia povrchu omietky.
Žiadny tepelný most vďaka protichladovému kužeľu.
Absorbuje ťažké bremená a je obzvlášť ľahko inštalovateľný.

Technické parametre

Oblasť použitia: Markízy
Závit M16
Gewindemaß: 16 mm
Gewindestange: M16 x 344 mm
Installationsdrehmoment: 20 Nm
Anschlussgewinde: M12
Dicke der nicht-tragenden Schicht: 64 - 300 mm
Mit Abdeckkappe: Ja
Mit Dübel: Nein
Mit Unterlegscheibe: Ja
Prüfzeichen / Zulassungen: ETA - Europäisch Technische Bewertung
Umgebung: Feuchtraum / Außenbereich

Kategória výrobku: systém pre dištančné montáže

Dĺžka: 380 mm

Obsah: 20 ks

Vlastnosti materiálu: pozinkované

Vhodné pre: betón

Vr. matky: áno

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3760688 Fischer 575228 systém pre dištančné montáže (d) 380 mm pozinkované 20 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760688 Fischer 575228 systém pre dištančné montáže (d) 380 mm pozinkované 20 ks

Popis

Dištančný montážny systém fischer TherMax II je riešením pre upevnenie bez tepelných mostov na zateplené fasády. Systém pozostáva zo špeciálnej kotevnej tyče vyrobenej z galvanicky pozinkovanej ocele s kužeľom vystuženým sklenenými vláknami, krycej krytky s tesniacim krúžkom EPDM a závitového čapu. Protitepelný kužeľ na kotviacej tyči si sám prerezáva cestu cez omietku do izolačného materiálu, čím prerušuje tepelný most. V kombinácii s rôznymi injektážnymi maltami fischer je systém schválený pre množstvo stavebných materiálov. Súčasťou balenia je kotviace puzdro na upevnenie šetriace maltu v dierovanom tehlovom murive. Samostatná krycia krytka s tesniacim krúžkom EPDM spolu so zaoblenou hlavou kužeľa kompenzuje šikmé vŕtané otvory. Tesniaci krúžok z EPDM chráni pred prenikajúcou vlhkosťou a prudkým dažďom. TherMax II upevňuje ťažké bremená, ako sú markízy, klimatizácie a satelitné systémy, do betónu, pórobetónu a muriva z dutých a plných tehál.
