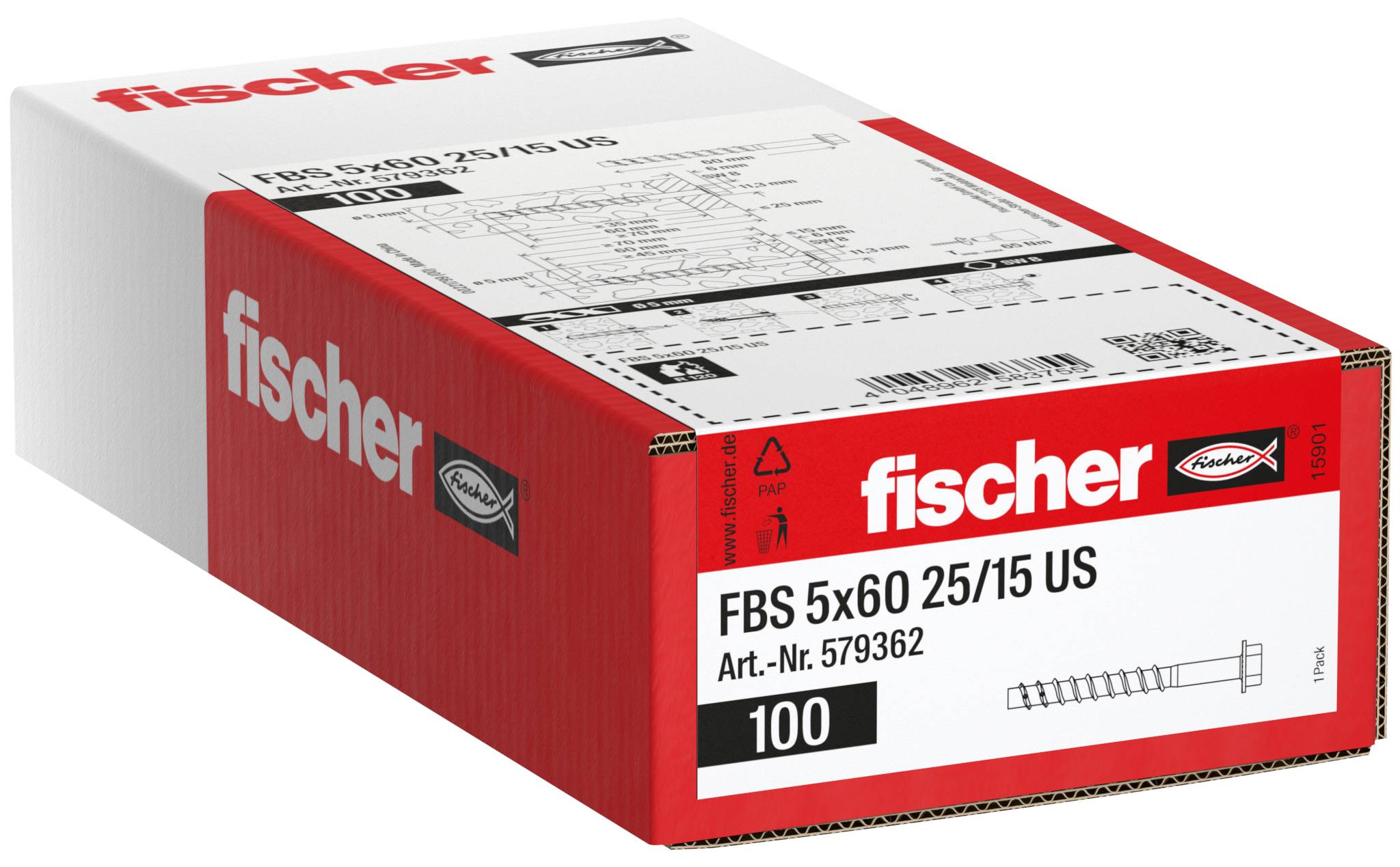

Balenie skrutiek Fischer FBS 5x60 do betónu, balenie s červeno-bielym označením s nápismi „100" a „FBS 5x60 25/15 US".

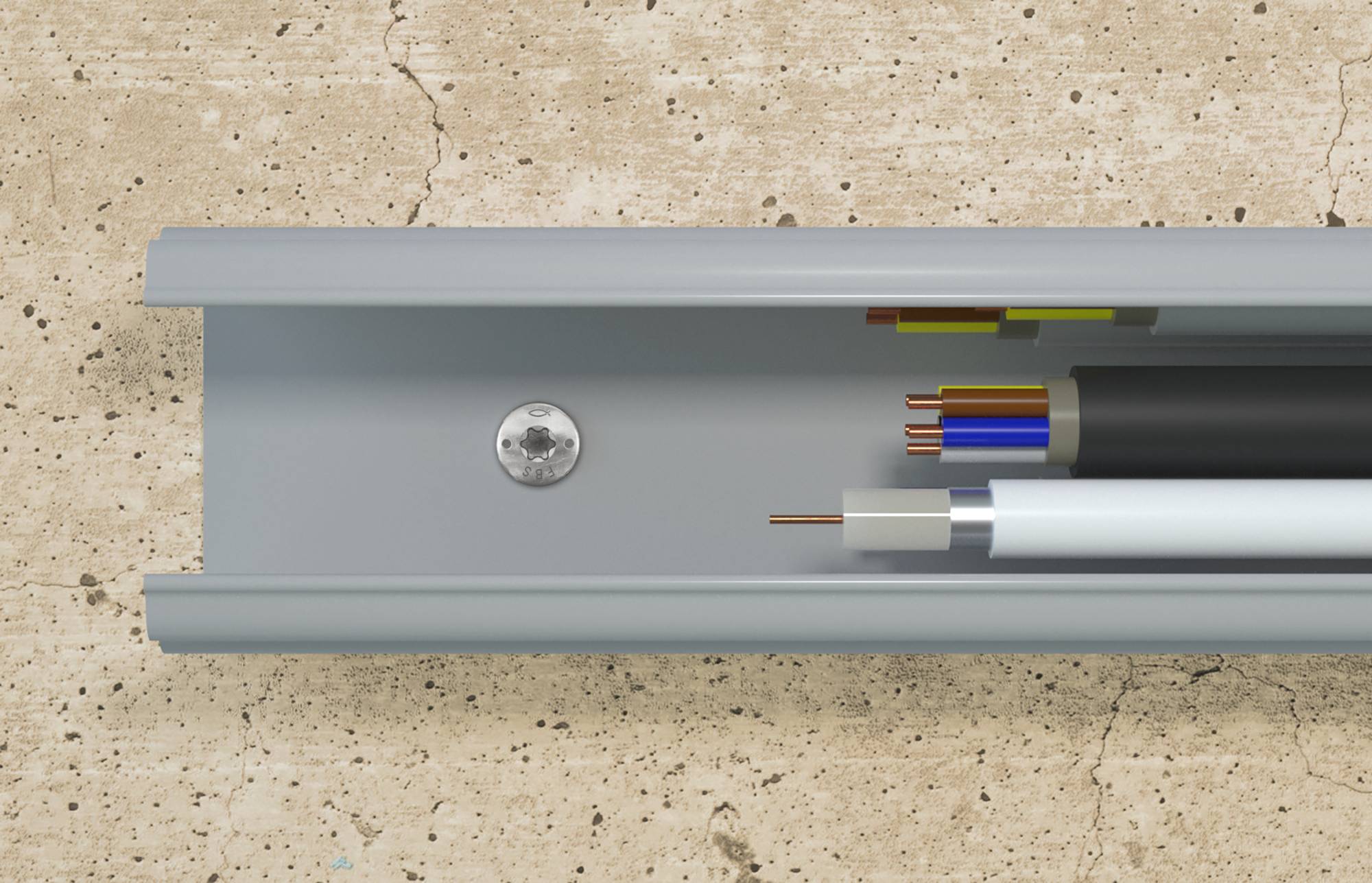

Prierez stenovo upevneného kábľového lišty zobrazujúci zväzok elektrických vodičov vo vnútri sivého kovového kanála.

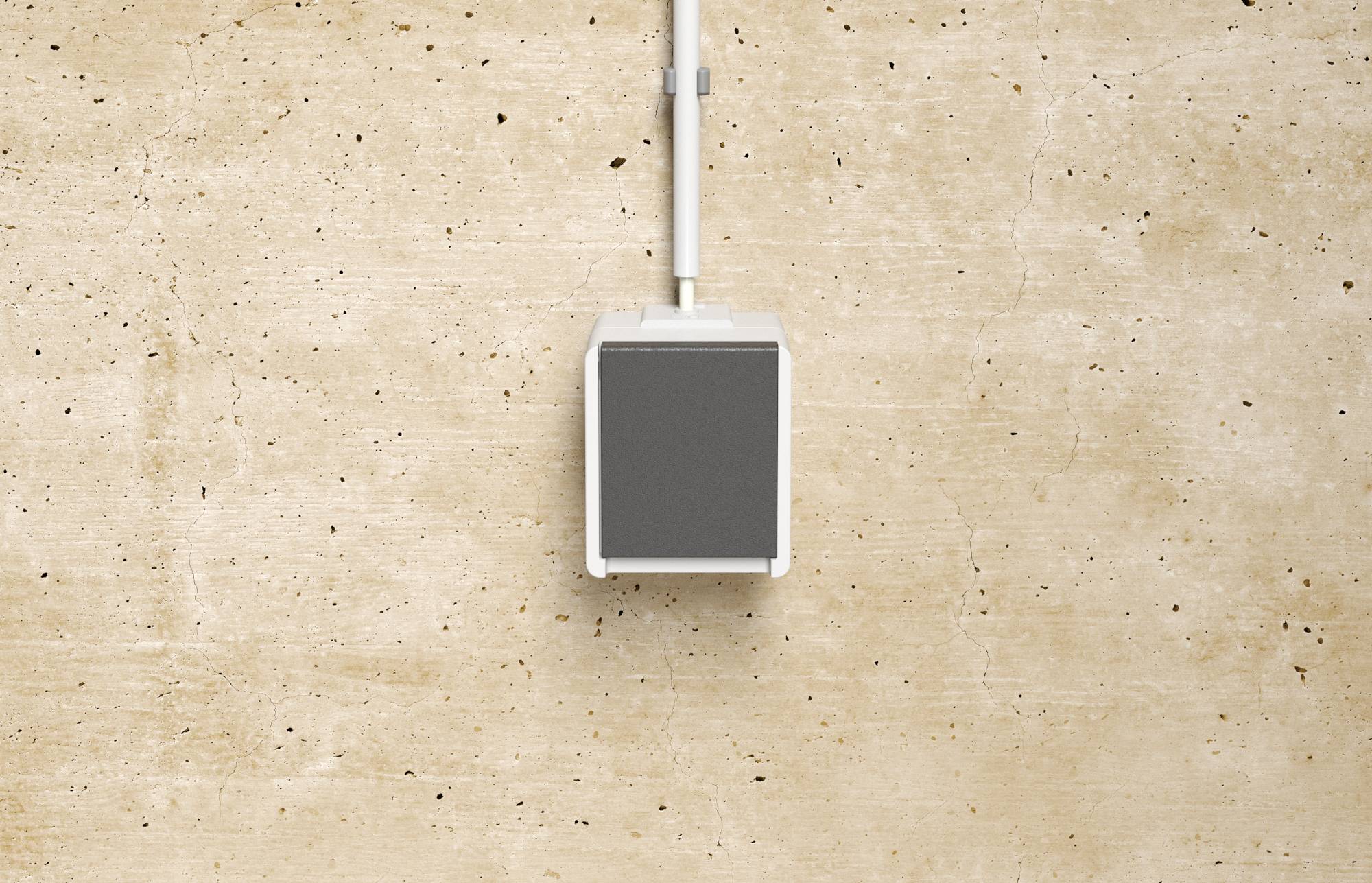

Nástenná biela elektrickej zásuvka alebo prepínač v krabici so sivým krytom a káblom, umiestnená v strede béžovej textúrovanej steny.

Minimálna nástenná drevená skrín so sivým reproduktorom a nakladanými knihami pod rámovanou fotografiou budovy na béžovej stene.

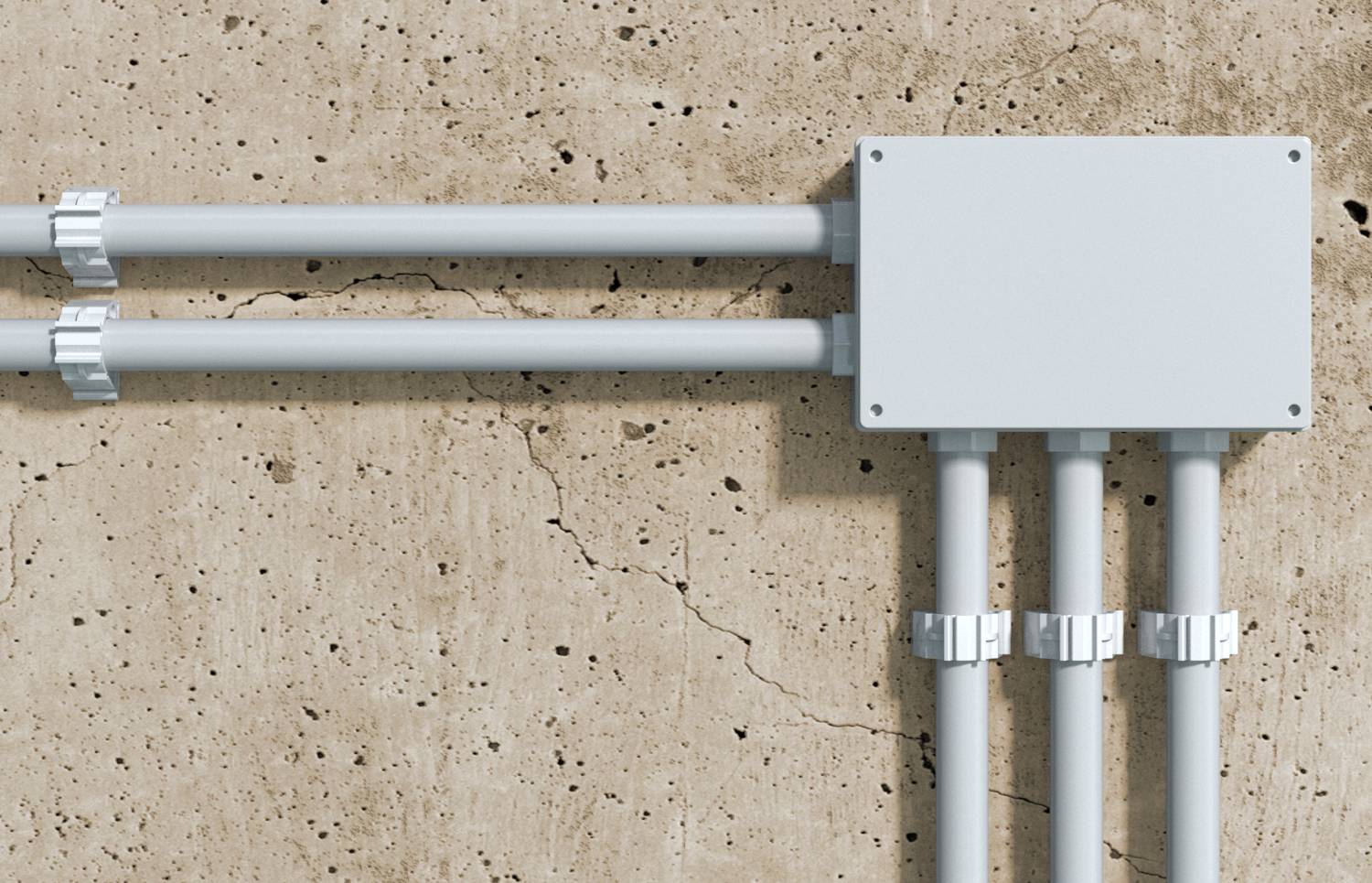

Elektrické potrubí vedúce do rozvodnej skrinky upevnenej na betónovej stene.

Technická schéma rozperného kotvenia v stene, ktoré zobrazuje označené rozmery a súčasti upevnenia pre hĺbku inštalácie a dĺžku.

Technická schéma znázorňujúca dve inštalácie kotevných skrutiek v betóne, označené rozmermi h1, L, hnom, d0, dh, tfix, l1 a SW.

Diagram vŕtacieho bitu vloženého cez stenu alebo blok s červenou šípkou ukazujúcou na špičku vrátnika na pravej strane.

Diagram grafického znázornenia snímača vloženého do tuhého povrchu s červenou šípkou ukazujúcou silu alebo pohyb doprava cez otvor.

Ilustrácia kotevného závitu betónu zabudovaného v murivovej stene, s červenou šípkou znázorňujúcou, že je utahovací v smere hodinových ručičiek.

Diagram skrutkovacieho kotvy upevnenej v stene, s červenou šípkou zvýrazňujúcou podložku alebo maticu na povrchu.

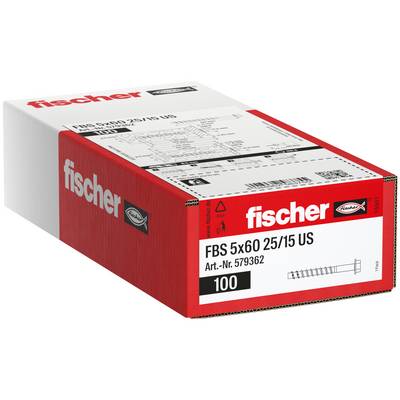

Krabica Fischer FBS 5x60 betónových skrutiek, označená „100" a „FBS 5x60 25/15 US", zobrazená na bielom pozadí.

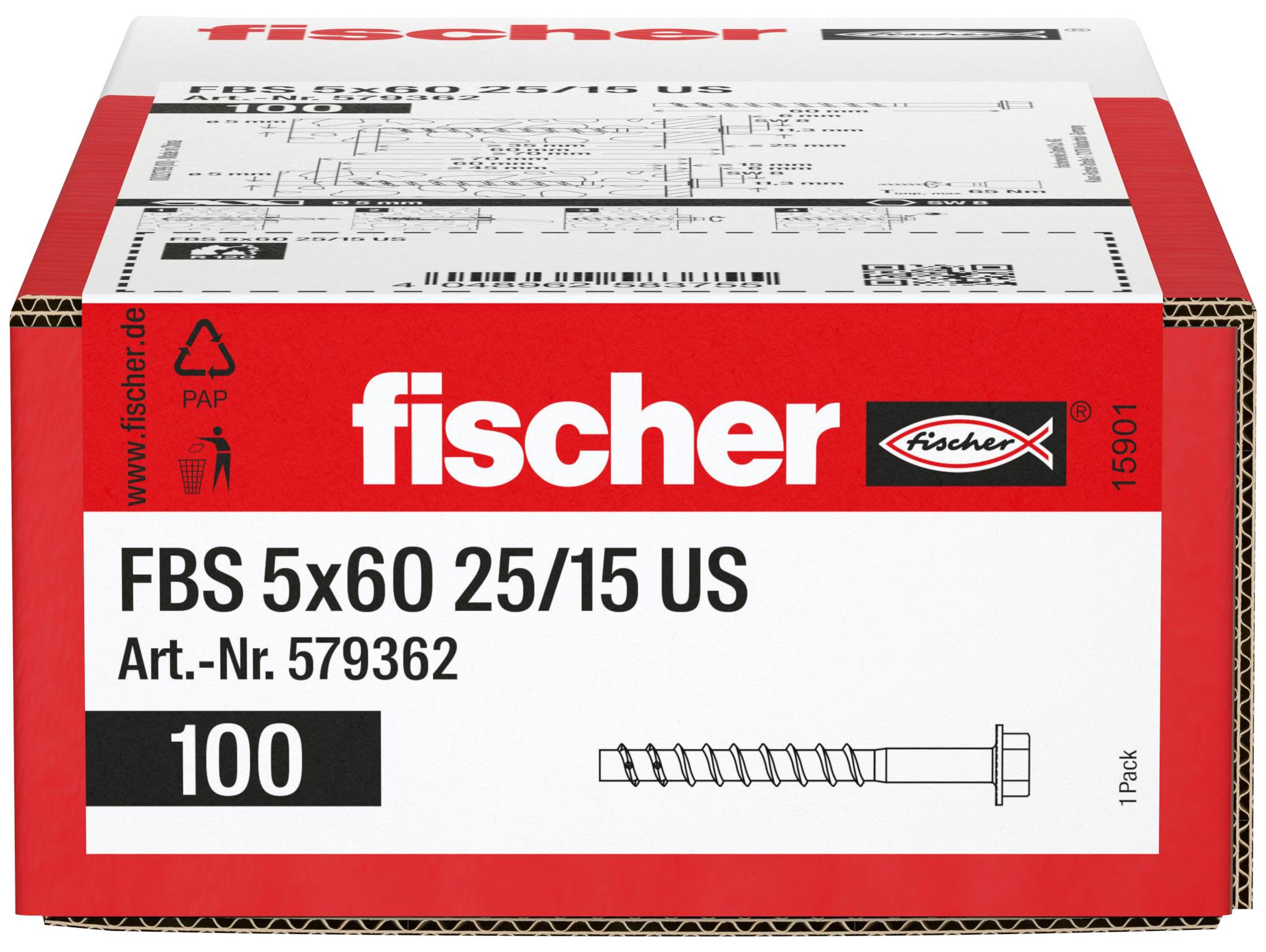

Fischer krabica so 100 FBS 5x60 25/15 US skrutkami, Art.-č. 579362, s ilustráciou produktu a červeným balením.

1/13

Datasheety: (PDF)

Doručenie: Po 3. 8.

30 Set(y)

Počet (Veľkosť balenia 100 ks)

Set(y)

Celkom (34,95 € / kus)

34,95 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

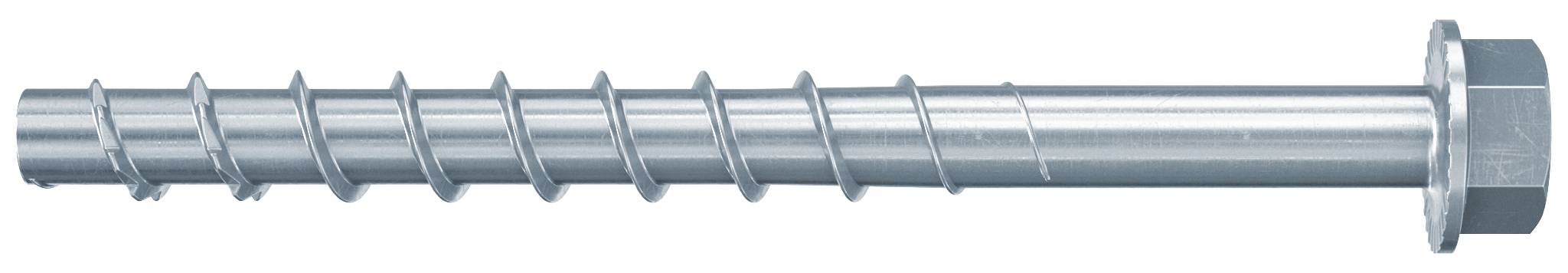

fischer skrutka do betónu FBS 5 x 60 25/15 US šesťhran s podložkou, galvanicky pozinkovaná oceľ

Rýchla a jednoduchá montáž a demontáž pomocou akumulátorového skrutkovača, rázového uťahováka alebo manuálnej inštalácie rukou.
Flexibilné použitie na rôznych povrchoch.
Posúdenie požiarnej bezpečnosti podľa normy R120 zvyšuje bezpečnosť a umožňuje použitie aj v prípade požiaru.
Dve hĺbky kotvenia ponúkajú vysokú flexibilitu, napríklad pri premostení omietky, a umožňujú flexibilné prispôsobenie sa zaťaženiu.

Technické parametre

Minimálna hĺbka vrtu: 70 mm
Minimálna hĺbka vŕtaného otvoru pre montáž cez priechodný otvor: 70 mm
Nominálna hĺbka zapustenia / hrúbka pripevnenia: 35 / 25 mm
Nominálna hĺbka zapustenia / hrúbka pripevnenia: 45 / 15 mm
Veľkosť kľúča: 8 mm
Rozmery skrutky: 5,0 x 60 mm
Dĺžka skrutky: 60 mm
Priemer hlavy: 11,3 mm
Menovitý priemer vrtáka: 5 mm
Dĺžka kotvy: 60 mm
Pohon: SW8
Prostredie: Vnútorné

Kategória výrobku: Concrete screw

Pohon: vonkajší šesťhran

Obsah: 100 ks

Dĺžka: 60 mm

Vlastnosti materiálu: glavanizované zinkom

Tvar hlavy: šesťhranná hlava

Na stiahnutie

Datasheet

Datasheet 3760701 Fischer 579362 Concrete screw 60 mm vonkajší šesťhran glavanizované zinkom 100 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760701 Fischer 579362 Concrete screw 60 mm vonkajší šesťhran glavanizované zinkom 100 ks

Popis

Betónová skrutka fischer FBS 5 US je kotviace riešenie vyrobené z galvanicky pozinkovanej ocele s nalisovanou podložkou a šesťhranným vybraniem. FBS 5 US je ideálny na montáž líšt, zásuviek na omietku, káblových kanálov, elektrických inštalácií a aplikácií HVAC všeobecne, ako aj v sektore domácich prác. Keď sa skrutka do betónu zaskrutkuje do vyvŕtaného otvoru, boky závitu sa zarežú do podkladu tvarovým spôsobom a zabezpečia únosnosť. Minimálne vŕtanie šetrí čas počas montáže. Odporúčané zaťaženia pre betón, ako aj vhodnosť pre murivo s hustou štruktúrou, ako sú plné tehly z kremičitanu vápenatého, a požiarna odolnosť podľa R 120 zaručujú dodatočnú bezpečnosť.
