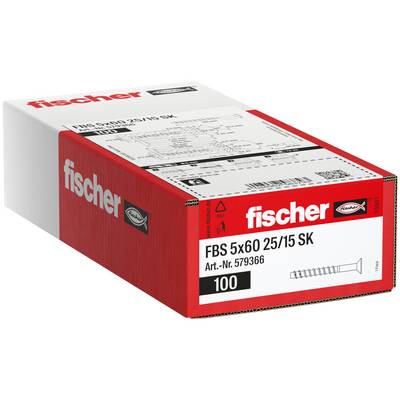

Obal Red Fischer pre skrutky FBS 5x60, označený „100" a „Art.-Nr. 579366", zobrazený v perspektívnom pohľade.

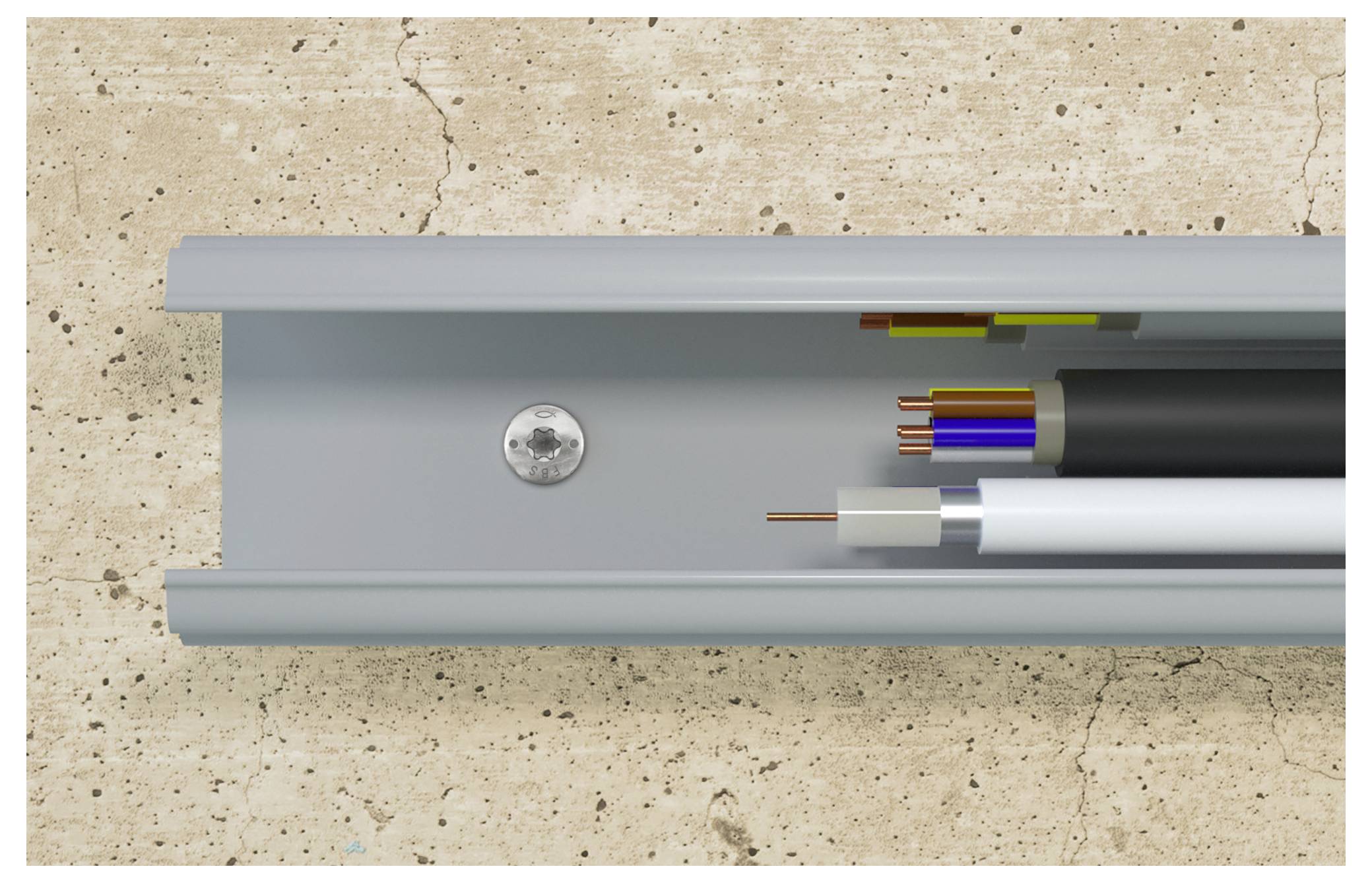

Rez steny s nastennýmtornádomm na kábly držiacim zviazané drôty a skrutkovým upevňovačom proti textúrovanej stene.

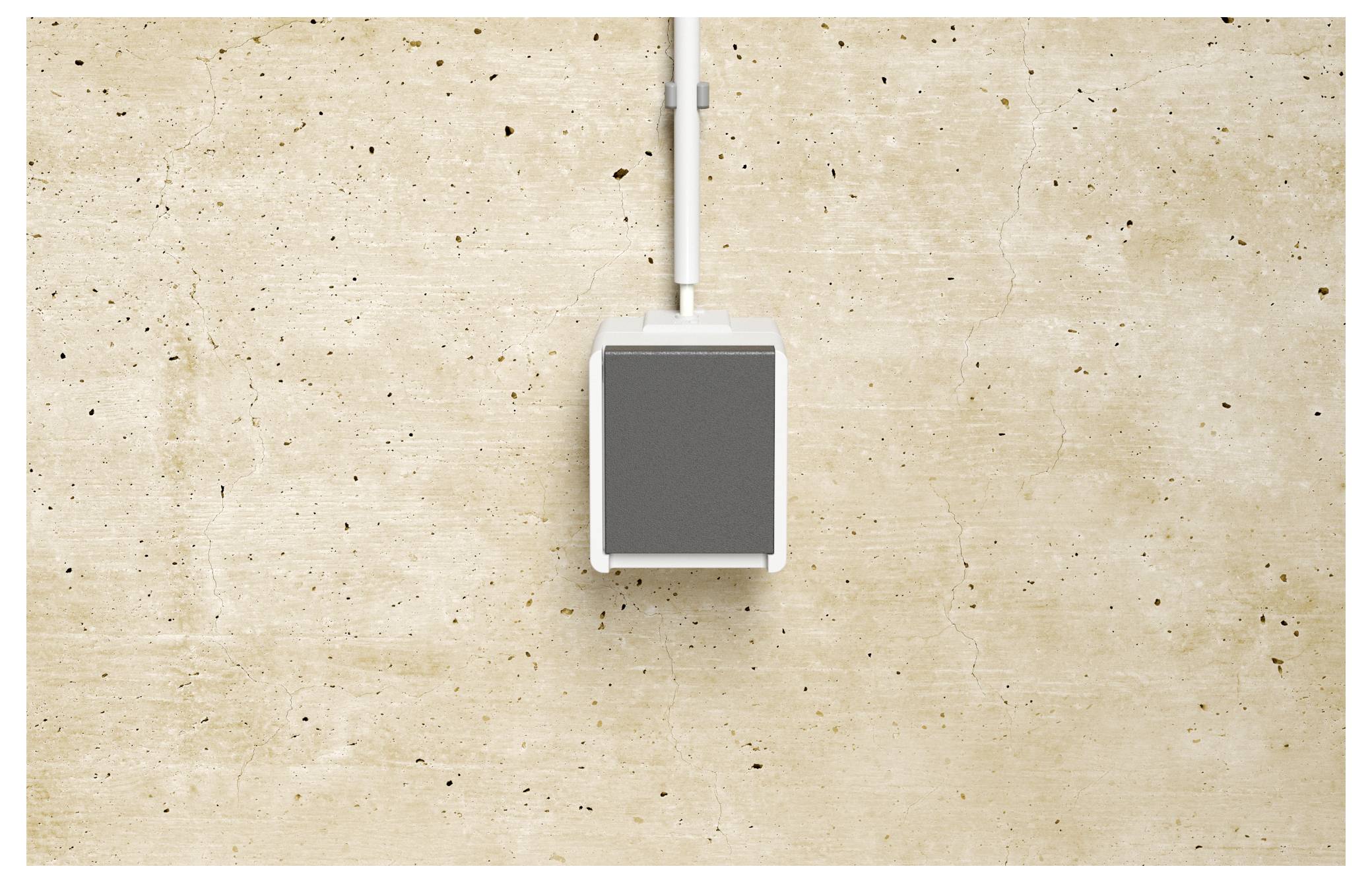

Biela elektrickej zásuvkový box s kábľom namontovaný na béžovej špliešťovanej stene.

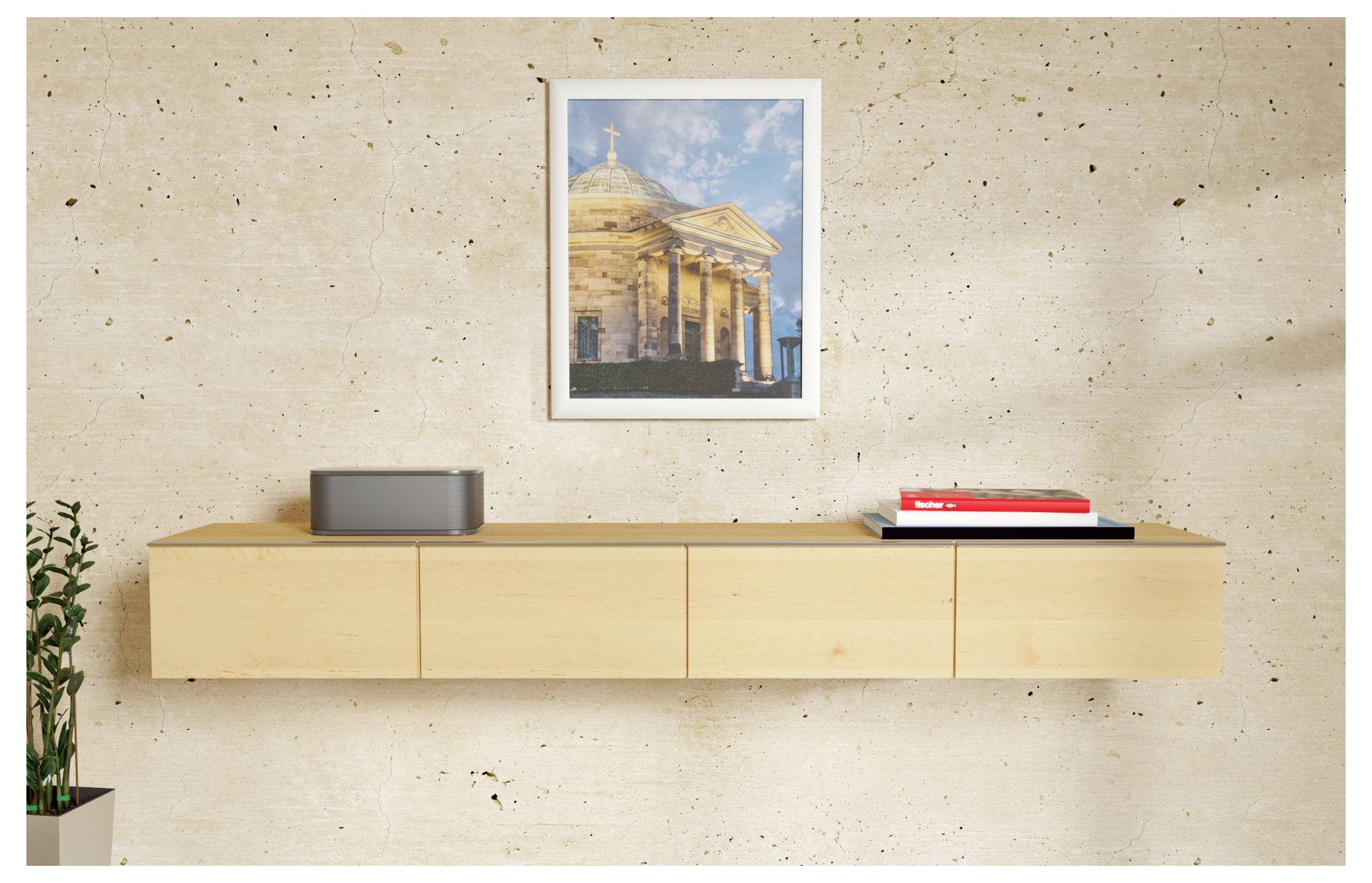

Minimalistická nástenná drevená skrinka umiestnená pod rámovanou fotografiou klasickej budovy, so reproduktorom, knihami a kvetináčom s rastlinou v riedko zariadanej miestnosti.

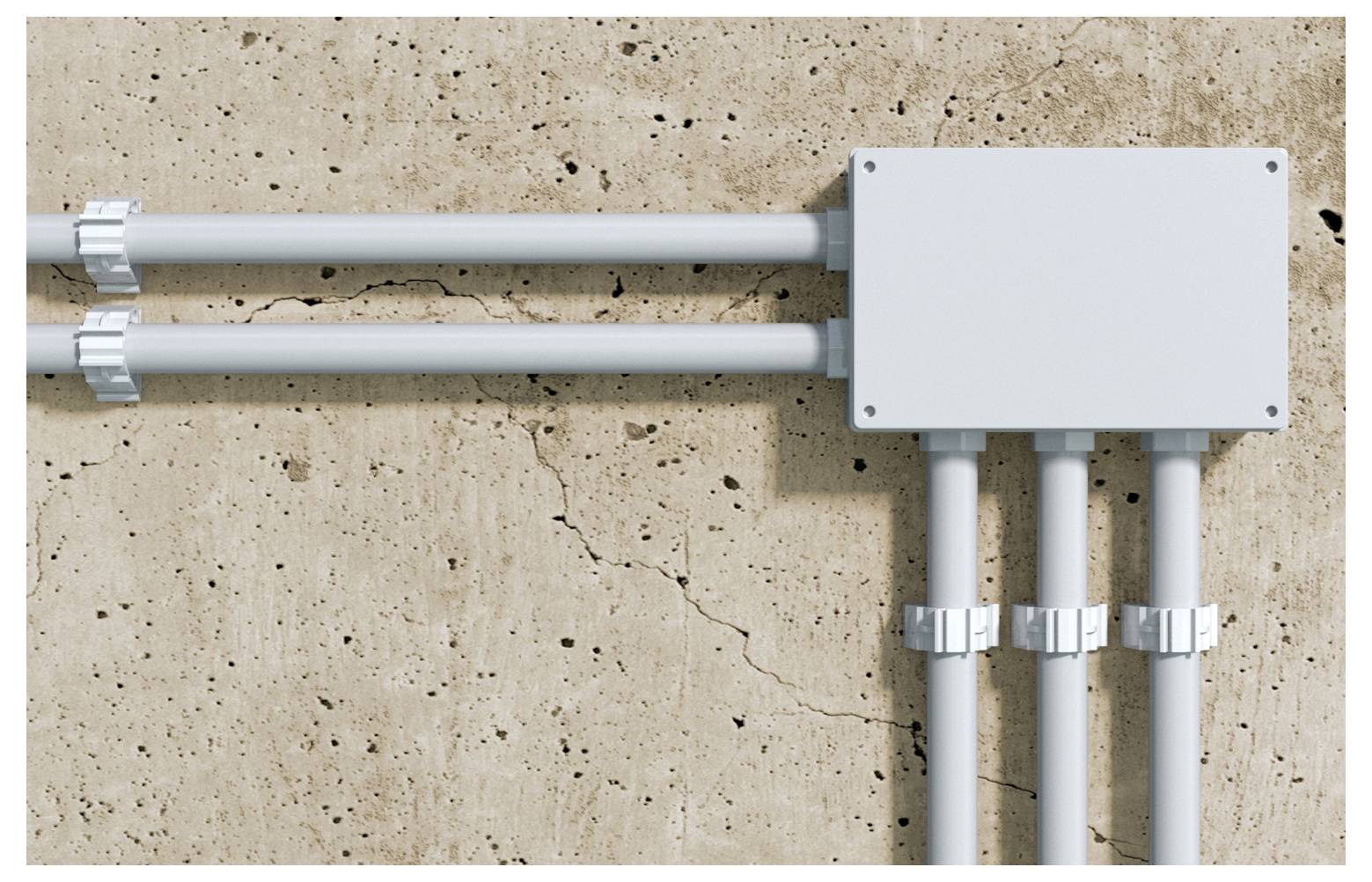

Elektrickej konektor box pripevnený na betónovú stenu s dvoma vodorovnými rúrkami vstupujúcimi zľava a tromi zvislými rúrkami vychádzajúcimi dole.

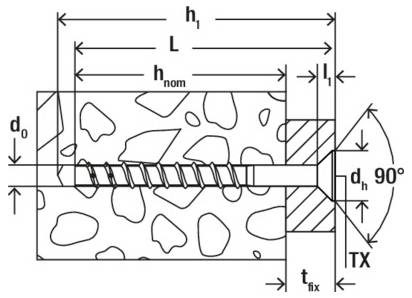

Technický diagram kotevného skrutky v betóne, zobrazujúci inštalačné rozmery a označenia ako h1, L, hnom, d0, dh, tfix, 90° a TX.

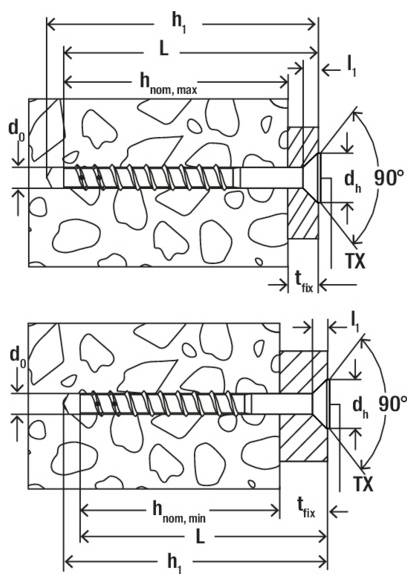

Technické schéma zobrazujúce skrutku upevnenú cez blok materiálu do bočnej podpery pod uhlom 90°, s označením rozmerov h1, L, hnom,max, hnom,min, d0, dh, l1 a tfix.

Diagram kotvy so závitom zabudovanej v betóne s červenou šípkou ukazujúcou na vyčnievajúci koniec vpravo.

Diagram zásuvky alebo sondy vloženej cez stenu, s červenou šípkou ukazujúcou pohyb doprava, pričom udáva smer extrakcii alebo vloženia.

Fischer 579366 Concrete screw 60 mm TX glavanizované zinkom 100 ks-9

Diagram znázorňujúci kotvu so skrutkou vsunutú do steny, s červenou šípkou a ikonou oka zdôraznňujúcimi bod expanzie kotvy blízko povrchu.

Box betónnychskrutiek Fischer označených ako 'FBS 5x60 25/15 SK', balenie 100 kusov, zobrazené ako maloobchodný obal produktu.

Vonkajšia nástenná jednotka klimatizácie s veľkým ventilátorom na béžovej vonkajšej stene.

1/13

Datasheety: (PDF)

Doručenie: Št 17. 9.

30 Set(y)

Počet (Veľkosť balenia 100 ks)

Set(y)

Celkom (35,99 € / kus)

35,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

fischer skrutka do betónu FBS 5 x 60 25/15 SK so zapustenou hlavou, galvanicky zinkovaná oceľ

Rýchla a jednoduchá montáž a demontáž pomocou akumulátorového skrutkovača, rázového uťahováka alebo manuálna inštalácia rukou.
Flexibilné použitie na rôznych povrchoch.
Dve hĺbky kotvenia ponúkajú vysokú flexibilitu, napríklad pri premostení omietky, a umožňujú flexibilné prispôsobenie sa zaťaženiu.
Posúdenie požiarnej bezpečnosti podľa normy R120 zvyšuje bezpečnosť a umožňuje použitie aj v prípade požiaru.

Technické parametre

Minimálna hĺbka vrtu: 70 mm
Minimálna hĺbka vŕtaného otvoru pre montáž cez priechodný otvor: 70 mm
Nominálna hĺbka zapustenia / hrúbka pripevnenia: 35 / 25 mm
Nominálna hĺbka zapustenia / hrúbka pripevnenia: 45 / 15 mm
Rozmery skrutky: 5,0 x 60 mm
Dĺžka skrutky: 60 mm
Priemer hlavy: 10,4 mm
Veľkosť bitov (TX): 25
Menovitý priemer vrtáka: 5 mm
Dĺžka kotvy: 60 mm
Pohon: TX25
Prostredie: Vnútorné

Kategória výrobku: Concrete screw

Pohon: TX

Obsah: 100 ks

Dĺžka: 60 mm

Vlastnosti materiálu: glavanizované zinkom

Tvar hlavy: šesťhran

Na stiahnutie

Datasheet

Datasheet 3760705 Fischer 579366 Concrete screw 60 mm TX glavanizované zinkom 100 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760705 Fischer 579366 Concrete screw 60 mm TX glavanizované zinkom 100 ks

Popis

Betónová skrutka fischer FBS 5 SK je kotviace riešenie vyrobené z galvanicky pozinkovanej ocele so zapustenou hlavou a uchytením TX. FBS 5 SK je ideálny na montáž líšt, zásuviek na omietku, káblových kanálov, elektrických inštalácií a aplikácií HVAC všeobecne, ako aj v sektore domácich prác. Keď sa skrutka do betónu zaskrutkuje do vyvŕtaného otvoru, boky závitu sa zarežú do podkladu tvarovým spôsobom a zabezpečia únosnosť. Minimálne vŕtanie šetrí čas počas montáže. Odporúčané zaťaženia pre betón, ako aj vhodnosť pre murivo s hustou štruktúrou, ako sú plné tehly z kremičitanu vápenatého, a požiarna odolnosť podľa R 120 zaručujú dodatočnú bezpečnosť.
