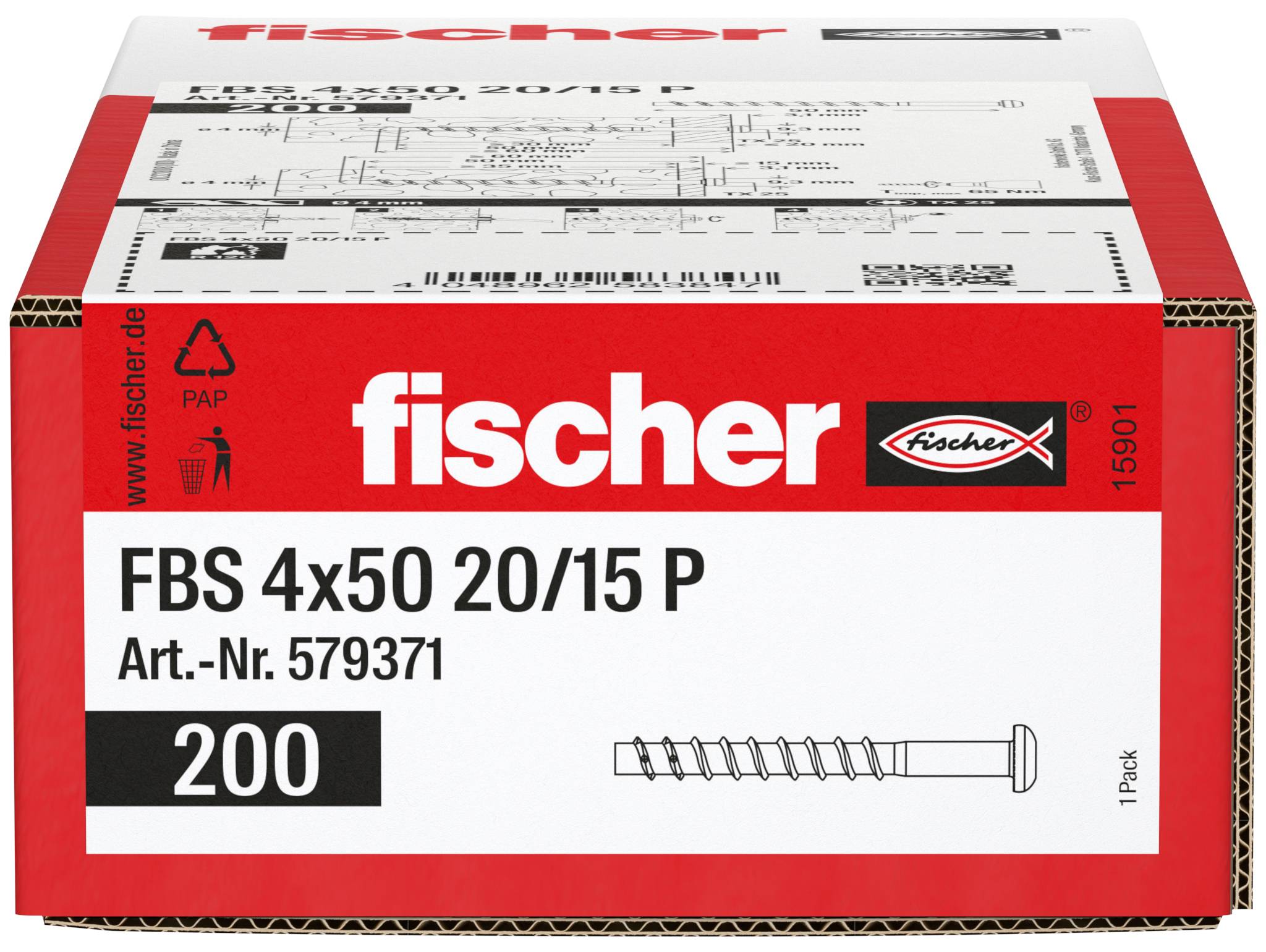

Červená krabička Red Fischer FBS 4x50 20/15 P kotiev, označená „200" a „Art.-Nr. 579371", s ilustráciou produktu na prednej strane.

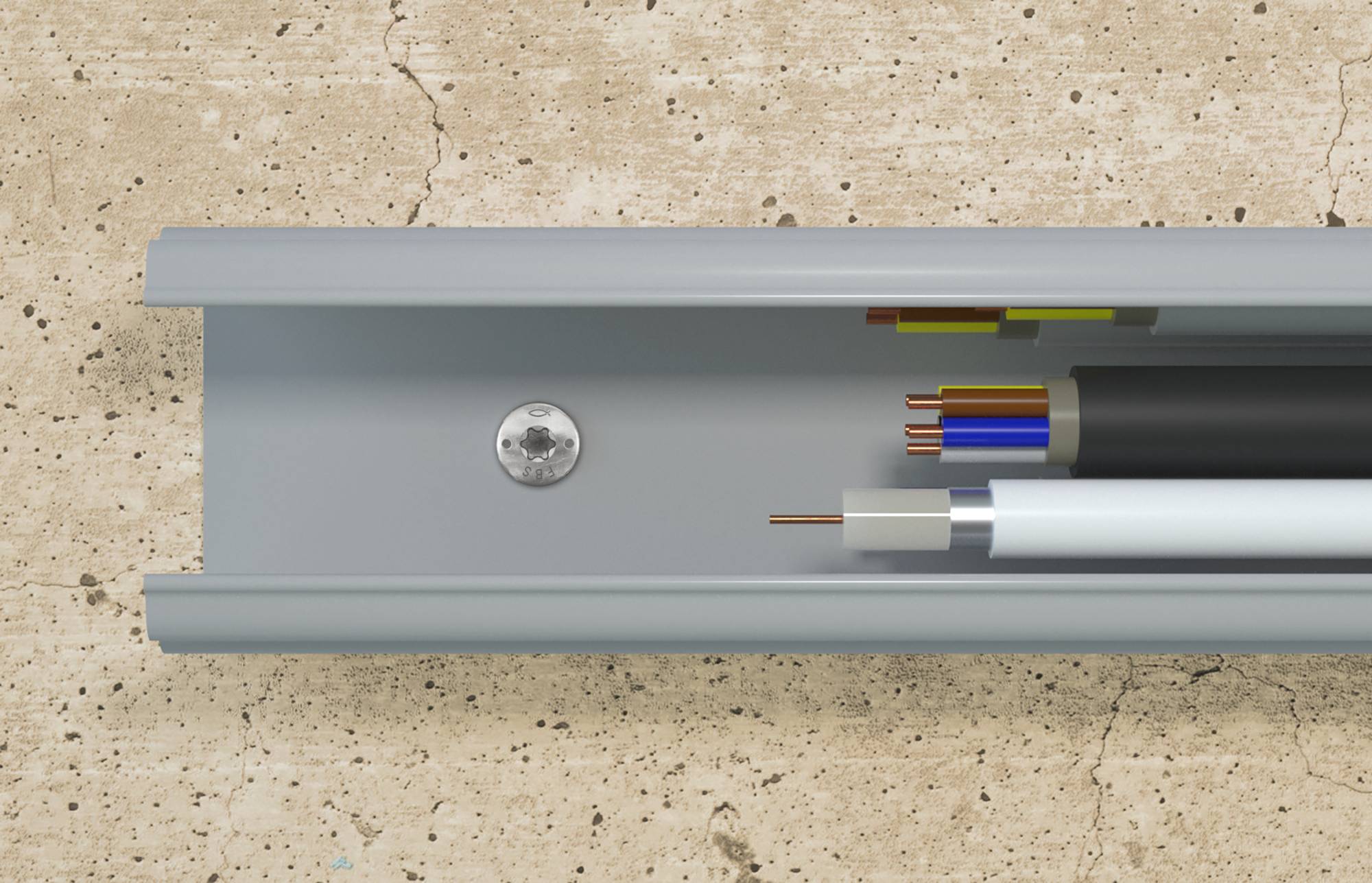

Rez steny s montovaným káblovým lístkom zobrazujúcim zväzky elektrických vodičov a potrubí vnútri kovového kanála.

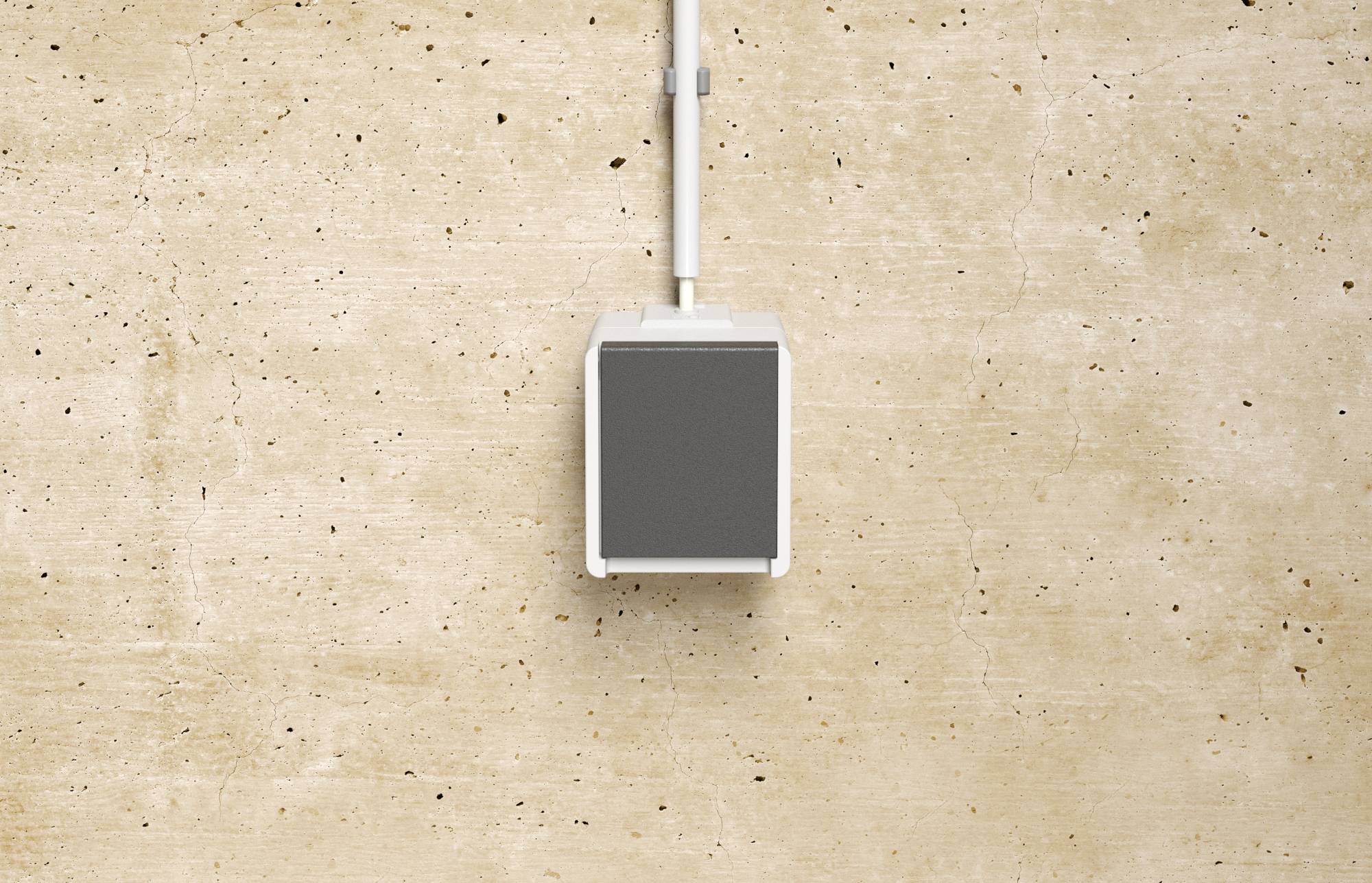

Jednoduchá biela elektrickej zásuvka s zastrčeným kábľom v strede béžovej textúrovanej steny.

Minimalistická interiérová stena s plávajúcou drevenou skrinkou, malým reproduktorom, zloženými knihami, rastlinou v kvetináči a rámovanou fotografiou klasickej budovy nad ňou.

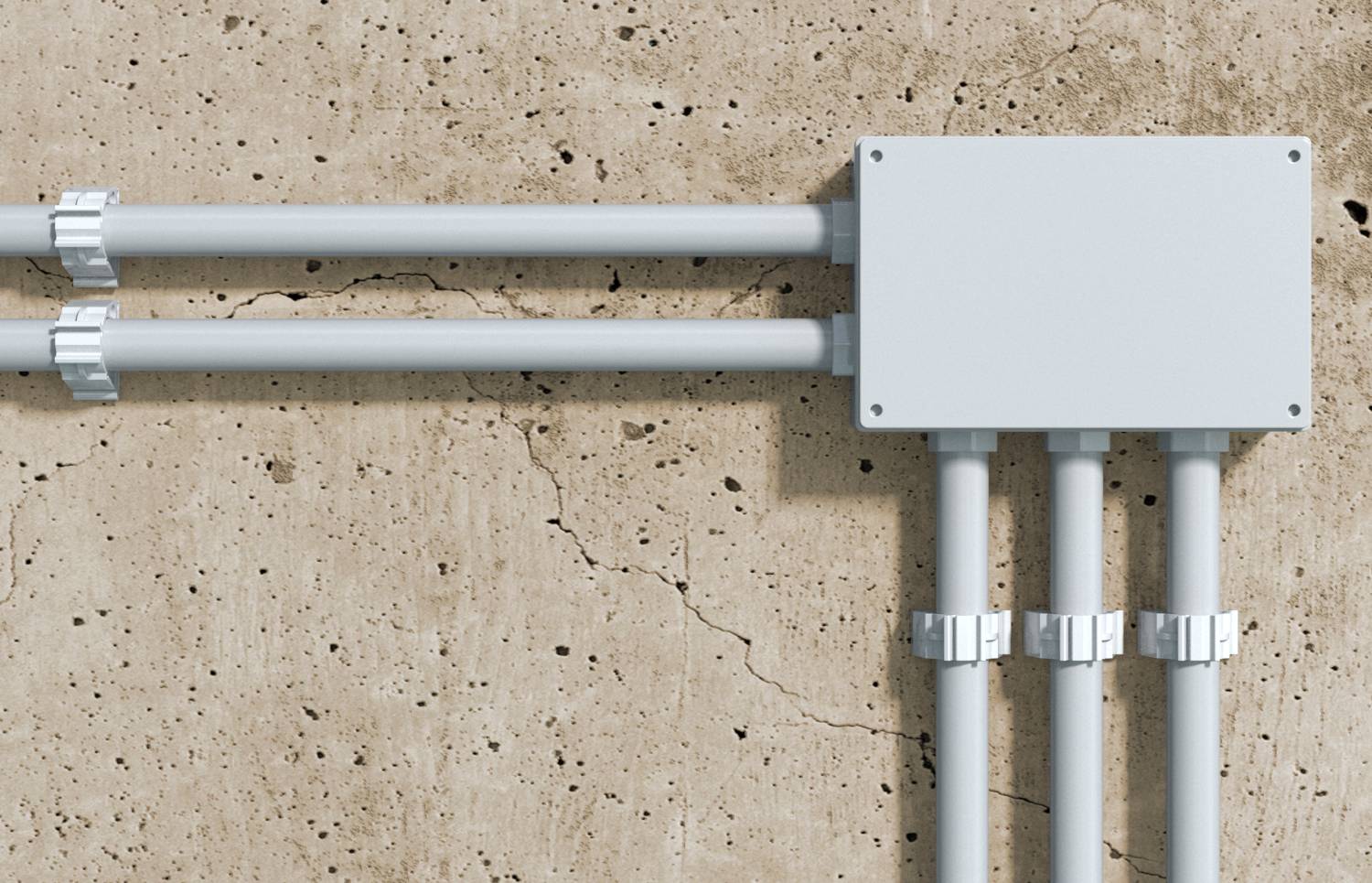

Elektrická spojovacia skrinka na betónovej stene s dvoma horizontálnymi potrubími vstupujúcimi zľava a tromi vertikálnymi potrubími vystupujúcimi dole.

Technický diagram murovacieho kotvy zobrazujúci skrutku zapustenú v betónovom bloku s rozmerovými štítkami h1, L, hnom, d0, dh, tfix, l1 a TX.

Technická schéma znázorňujúca dve inštalácie murárskeho kotevného skrutku v reze, označené rozmermi h1, L, hnom,max/min, d0, dh, tfix, l1 a TX.

Diagram expanzného kotviaceho skrutku v betóne, s červenou šípkou smerujúcou na závitovaný koniec vyčnievajúci von.

Diagram kotvy upevňovača v murive, zobrazujúci skrutku alebo skrutkovací záv vložený do steny a tesne stiahnutý smerom von, aby sa zariadenie zaistilo.

Skrutka zakotvená v stene alebo betónovom bloku, s červenou zakrivenou šípkou ukazujúcou otáčanie v smere hodinových ručičiek na jej utiahnenie alebo vloženie.

Diagram skrutkovacieho kotvy v stene, so šípkou ukazujúcou na vyčnievajúcu hlavu a ikonou oka označujúcou bod inšpekcie alebo prehliadky

Krabica skrutiek s hmoždinkami Fischer FBS 4x50, balenie s počtom 200 kusov, zobrazená v originálnom obale produktu s červenými a bielymi etikety.

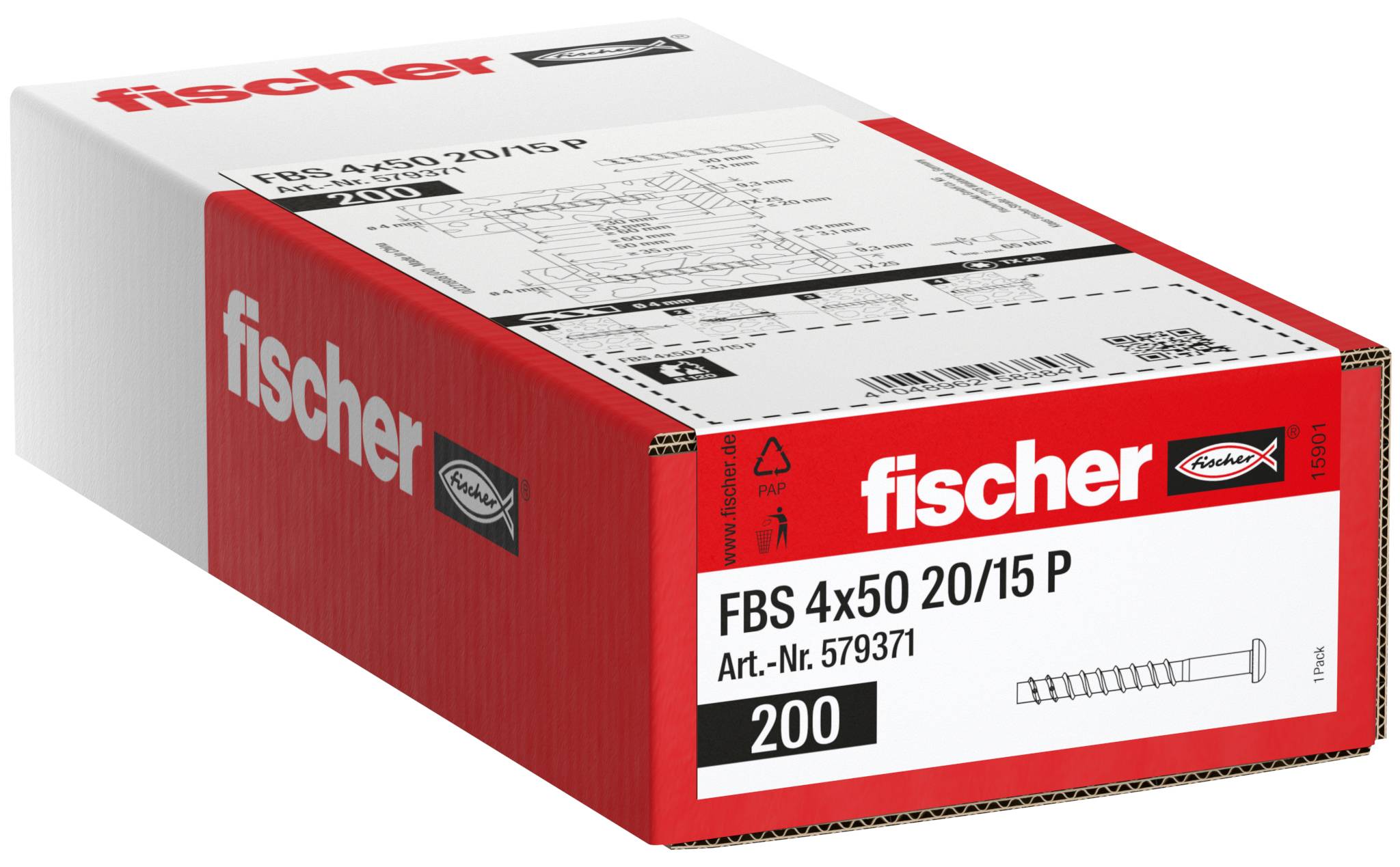

Červená krabica Fischer FBS 4x50 20/15 P kotvy, Art.-č. 579371, balenie 200 kusov, s obrázkom produktu a značkou.

1/13

Datasheety: (PDF)

Doručenie: Po 3. 8.

30 Set(y)

Počet (Veľkosť balenia 200 ks)

Set(y)

Celkom (31,70 € / kus)

31,70 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

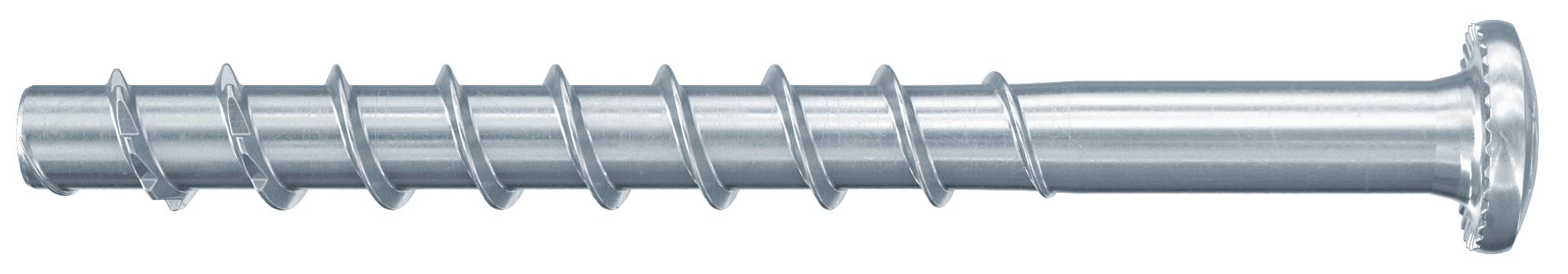

fischer skrutka do betónu FBS 4 x 50 20/15 P s panheadom, galvanicky pozinkovaná oceľ

Rýchla a jednoduchá montáž a demontáž pomocou akumulátorového skrutkovača, rázového uťahováka alebo manuálnej inštalácie rukou.
Flexibilné použitie na rôznych povrchoch.
Dve hĺbky kotvenia ponúkajú vysokú flexibilitu, napríklad pri premostení omietky, a umožňujú flexibilné prispôsobenie sa zaťaženiu.
Posúdenie požiarnej bezpečnosti podľa normy R120 zvyšuje bezpečnosť a umožňuje použitie aj v prípade požiaru.

Technické parametre

Minimálna hĺbka vrtu: 60 mm
Minimálna hĺbka vŕtaného otvoru pre montáž cez priechodný otvor: 60 mm
Nominálna hĺbka zapustenia / hrúbka pripevnenia: 30 / 20 mm
Nominálna hĺbka zapustenia / hrúbka pripevnenia: 35 / 15 mm
Rozmery skrutky: 4,0 x 50 mm
Dĺžka skrutky: 50 mm
Priemer hlavy: 9,3 mm
Veľkosť bitov (TX): 25
Menovitý priemer vrtáka: 4 mm
Dĺžka kotvy: 50 mm
Pohon: TX25
Prostredie: Vnútorné

Kategória výrobku: Concrete screw

Pohon: TX

Obsah: 200 ks

Dĺžka: 50 mm

Vlastnosti materiálu: glavanizované zinkom

Tvar hlavy: Pan Head

Na stiahnutie

Datasheet

Datasheet 3760710 Fischer 579371 Concrete screw 50 mm TX glavanizované zinkom 200 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760710 Fischer 579371 Concrete screw 50 mm TX glavanizované zinkom 200 ks

Popis

Betónové skrutky fischer FBS 4 a 5 P sú kotviace riešenie vyrobené z galvanicky pozinkovanej ocele so šošovkovou hlavou a TX držiakom. FBS 4 a 5 P sú ideálne na montáž líšt, zásuviek na omietku, káblových kanálov, elektrických inštalácií a aplikácií HVAC všeobecne, ako aj v sektore domácich prác. Keď sa skrutka do betónu zaskrutkuje do vyvŕtaného otvoru, boky závitu sa zarežú do podkladu tvarovým spôsobom a zabezpečia únosnosť. Minimálne vŕtanie šetrí čas počas montáže. Odporúčané zaťaženia pre betón, ako aj vhodnosť pre murivo s hustou štruktúrou, ako sú plné tehly z kremičitanu vápenatého, a požiarna odolnosť podľa R 120 zaručujú dodatočnú bezpečnosť.
