Fischer FAZ II 10/10 K NV čapová kotva 090920 1 sada

Kovový expanzný kotviaci skrutok s závitovanou osou, šesťhrannou maticou a zúženým puzdrom na bielom pozadí.

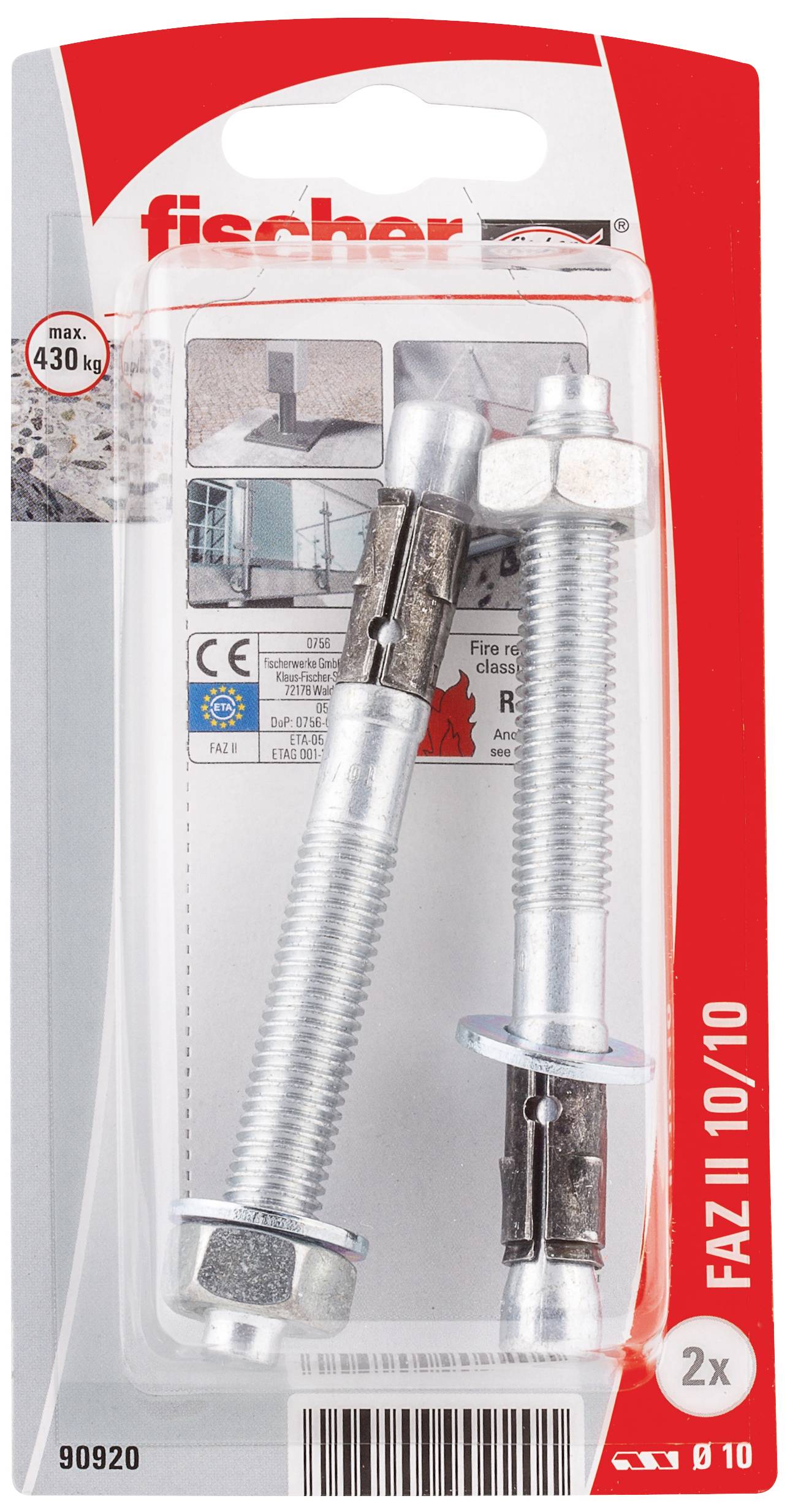

Dva kovové ťažké kotvy Fischer v blistrovom balení, vhodné pre betónové upevnenia s nosnosťou až 430 kg, typ FAZ II 10/10.

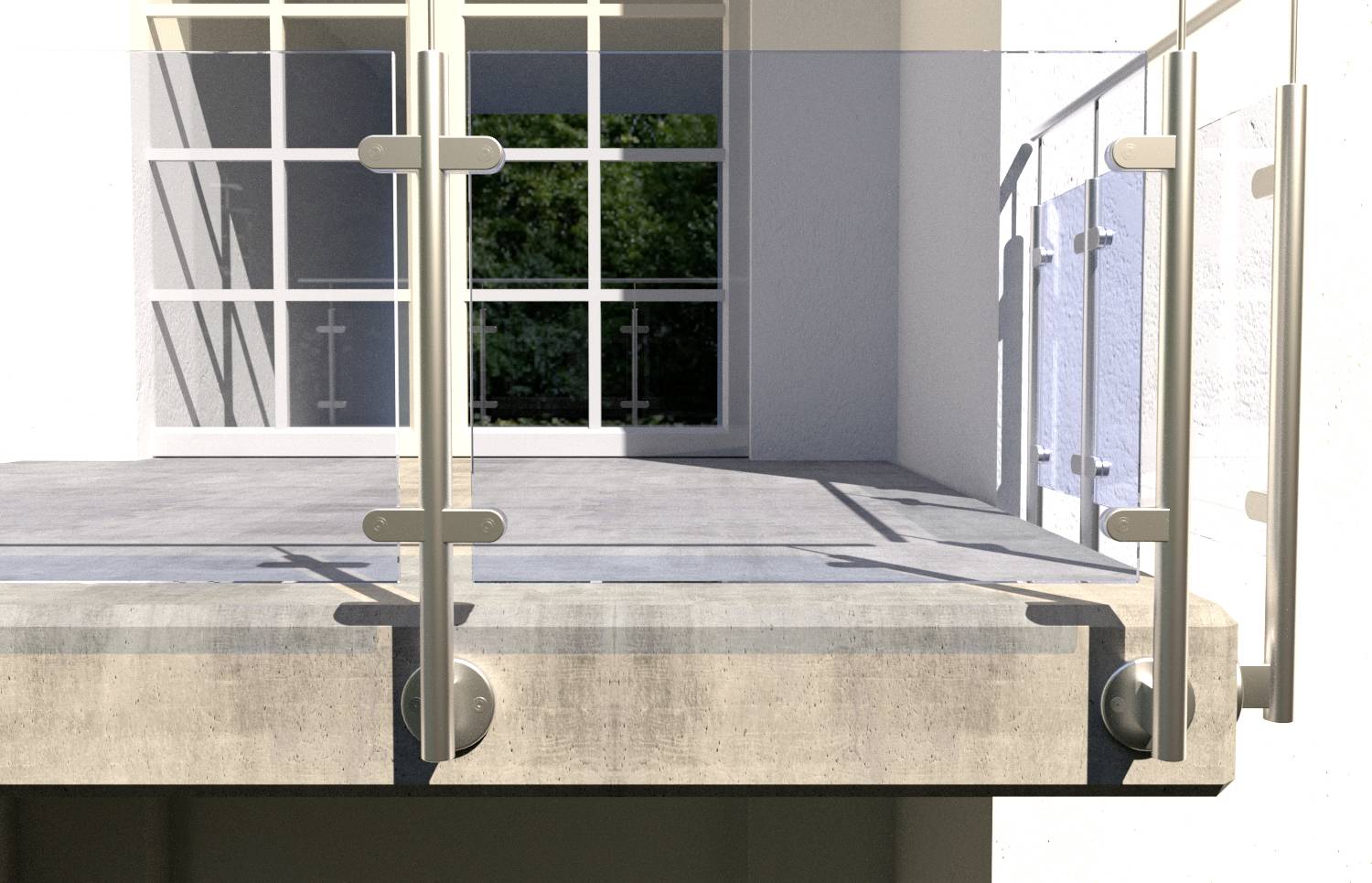

Moderný balkón so skleným zábradlím a kovovými podperami. V pozadí sú viditeľné veľké okná, ktoré odhaľujú vnútorný priestor budovy.

Veľký sklad s dopravníkovým pásom v strede, plný kartónov a políc. Zobrazuje priemyselné prostredie s moderným vybavením.

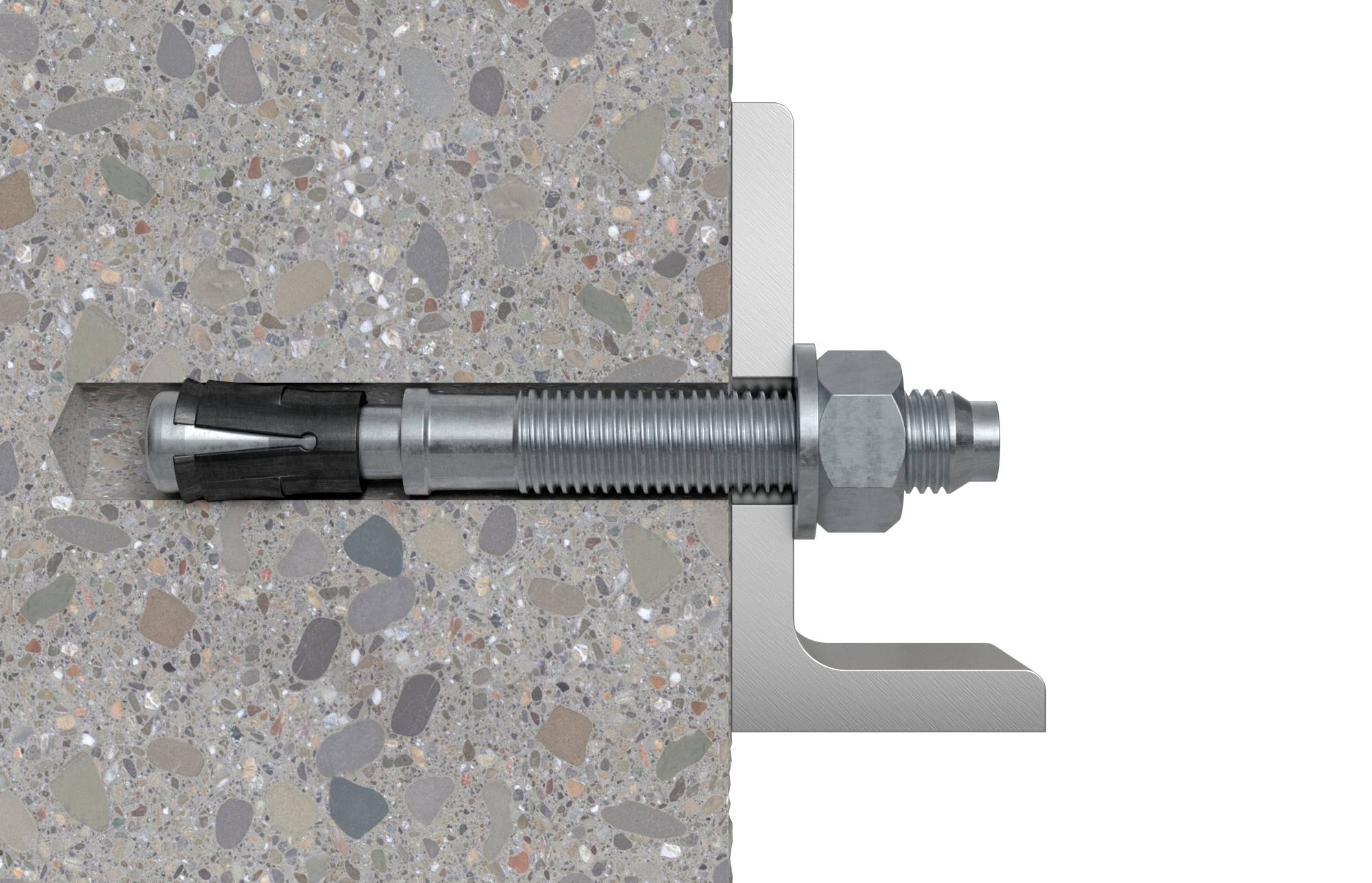

Kovový skrutka a hmoždinka ukotvené v betóne, pohľad z boku. Zobrazuje techniku upevnenia pre stabilné konštrukcie v stavebných projektoch.

Vrták preniká horizontálne do betónovej steny, pričom červená šípková značka ukazuje smer zavedenia.

Pozdĺžny rez materiálom s tvorbou trhliny; šípka ukazuje smer šírenia trhliny smerom von.

Ilustrácia upevnenia na stenu: Skrutka s hmoždinkou namontovaná v betónovej stene. Šípka smeruje doprava, symbol pre dotiahnutie matice.

Murivo s kotvou sponou. Vpravo je uvedený inštalačný moment 'Tinst', ktorý je potrebný na upevnenie.

Priečny rez skrutky, ktorá je upevnená v murive vyloženom kameňmi. Zobrazuje vnútornú štruktúru kotvenia.

Postup vŕtania v stene, s červeným nápisom 'h2,nc = h2 + 15 mm', ktorý popisuje hĺbku vŕtania.

Vŕtací postup: Vrták preniká materiálom s označením '3x'; poznámka k smeru otáčania alebo počtu otáčok.

Priečny rez geologickým vrtom s upchatou rúrou, ktorá neumožňuje prietok, označený červeným krížom.

Znázornenie kovového kotevného prvku v stene, ktorý je upevnený skrutkou. Šípka ukazuje smer na dotiahnutie matice.

'Obrázok rozperného betónového kotvy umiestnenej v stene. Kotva má maticu a podložku, so šípkou, ktorá označuje nastavenie "Tinst C".'

Schematický nákres kotevného svorníka, ktorý je osadený do betónovej steny. Znázorňuje spôsob inštalácie a upevnenia.

Technický výkres zobrazuje kotevný svorník namontovaný do betónovej steny. Šípka označuje oblasť 'SL-H'.

Diagram znázorňuje správnu inštaláciu kotvy do steny. Skrutka je vložená do hmoždinky s predpätím.

Technický rez zobrazuje kotevný svorník v betóne. Svorník je zaistený maticou, ktorá sa otáča v smere hodinových ručičiek.

Ilustrácia znázorňuje kotevný svorník v betónovej stene. Oko a výkričník naznačujú opatrnosť pri uťahovaní svorníka.

Obrázok skrutkovej kotvy, ktorá je vsadená do steny. Kľúč dotiahne maticu, aby sa kotva zabezpečila.

Mechanizmus na upevnenie kotvy do betónu: skrutka s maticou, ktorá sa otáča doprava pomocou kľúča.

Svorníkový kotevný prvok je zabudovaný v betónovej stene. Červená šípka a slovo 'Tinst' označujú správny smer otáčania pre dotiahnutie.

Priečny rez oceľovej skrutky v stene s hmoždinkou, ktorá slúži na ukotvenie. Skrutka prechádza hmoždinkou a pevne sa zachytáva v materiáli.

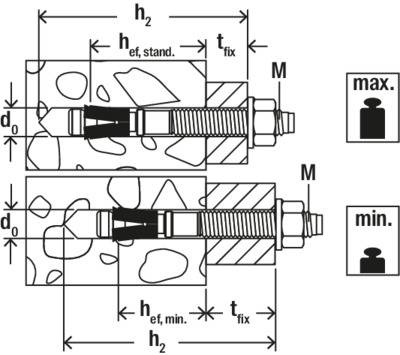

Diagram znázorňuje dva spôsoby upevnenia s rozmermi pre kotevné skrutky v betóne. Hore: Štandardná hĺbka. Dole: Minimálna hĺbka kotvenia. Indikátory maximálneho/minimálneho zaťaženia vpravo.

1/25

Datasheety: (PDF)

Doručenie: Št 23. 7.

20 Set(y)

Počet

Set(y)

Celkom (5,99 € / kus)

6,49 €

-8 %

5,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

fischer skrutková kotva FAZ II 10/10 K NV

S rozpernou sponou pre maximálnu nosnosť: To znamená, že je potrebných menej upevňovacích bodov a menšie kotviace dosky. To šetrí čas a náklady.
Jednoduchá montáž: málo úderov kladivom a minimálny sklz pri uťahovaní. To šetrí čas a energiu.
Maximálna bezpečnosť v tuneloch a bazénoch.
Všeobecné schválenie typu pre kotvenie do oceľovláknitého betónu pre skrutkové kotvy fischer FAZ II, FAZ II R a FAZ II HCR (priemer M6 - M24).

Technické parametre

(Ø): 10 mm

Kategória výrobku: čapová kotva

Materiál: ocel

Dĺžka: 53 mm

Priemer skrutky: 10 mm

Rozmer.: (Ø x d) 10 mm x 53 mm

Vhodné pre: betón
vápennopieskové tehly plné

Obsah: 1 sada

Vonkajší Ø: 10 mm

Vlastnosti materiálu: glavanizované zinkom

Na stiahnutie

Datasheet

Datasheet 3065914 Fischer FAZ II 10/10 K NV čapová kotva 090920 1 sada

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3065914 Fischer FAZ II 10/10 K NV čapová kotva 090920 1 sada

Informácie

Informácie 3065914 Fischer FAZ II 10/10 K NV čapová kotva 090920 1 sada

Popis

Skrutková kotva fischer FAZ II sa odporúča na upevnenie ťažkých predmetov do betónu. S osvedčenou rozpínacou sponou spĺňa oceľová hmoždinka tie najvyššie požiadavky. Rozpínacia spona sa pri utiahnutí matice prichytí k stene vyvŕtaného otvoru a zaručuje silné upevnenie. Oceľovú hmoždinku je možné jednoducho namontovať: zatĺcť kladivom a potom utiahnuť momentovým kľúčom - hotovo. Skrutková kotva vyrobená z pozinkovanej ocele je obzvlášť flexibilná na použitie, pretože ju možno použiť na pripevnenie širokej škály interiérových predmetov, ako sú televízne konzoly, zábradlia alebo káblové žľaby.

Tento text bol preložený strojovo.
