Fischer FH II 10/10 S K NV vysokovýkonná kotva 10 mm 090933 1 sada

Balík dvoch Fischer FH II 10/10 S kovových expanzných kotiev, hodnotený max. 360 kg, pre 10 mm otvory a 2x množstvo.

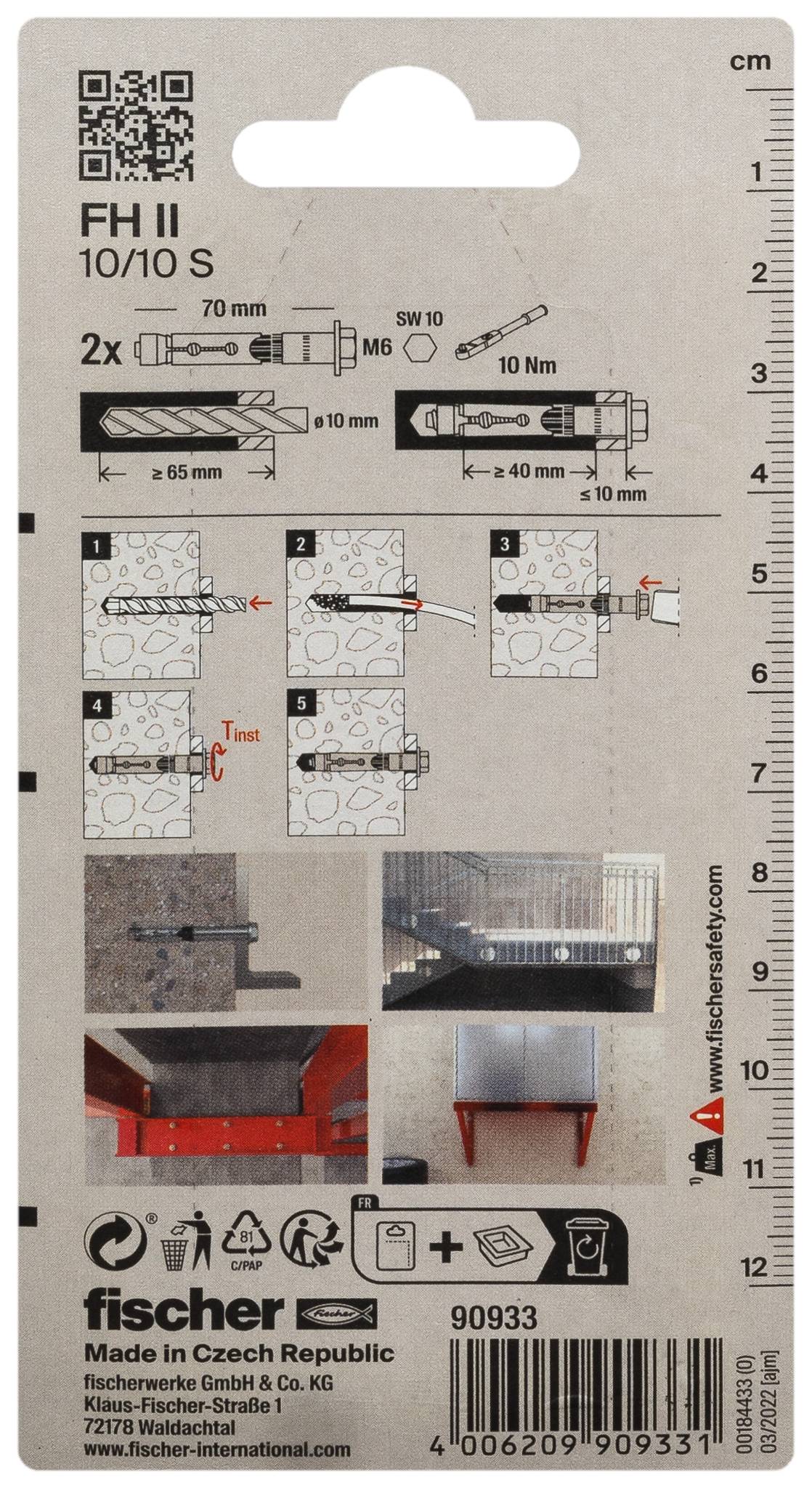

Kotevná svorka Fischer FH II 10/10 S pre betón, priemer 10 mm; CE-certifikovaná, červeno-biely obal zobrazuje dva svorníky.

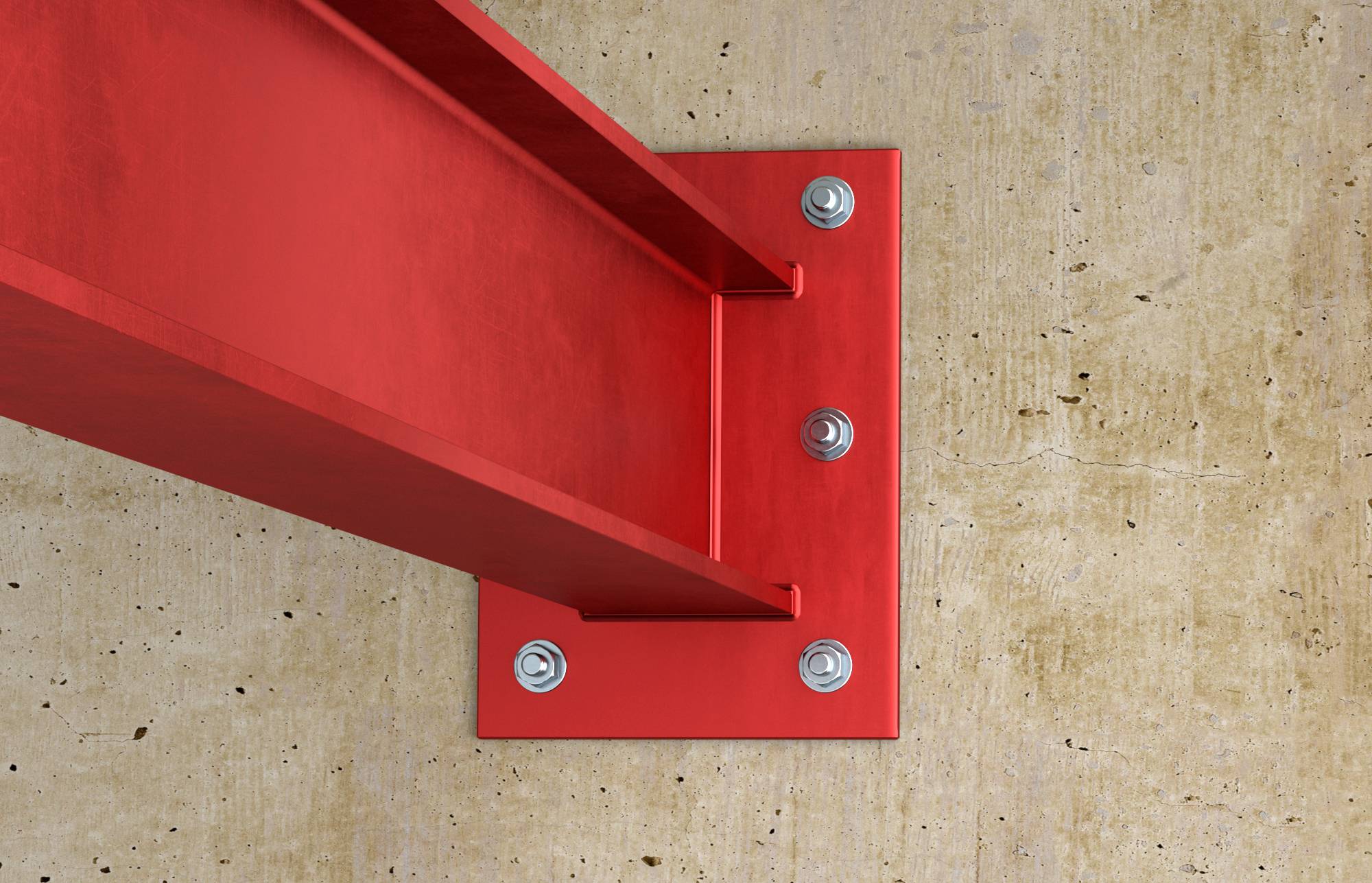

Červená oceľová konštrukcia na betónovej stene, pozostávajúca z niekoľkých priskrutkovaných úsekov. Štrukturálny detail stavebného projektu.

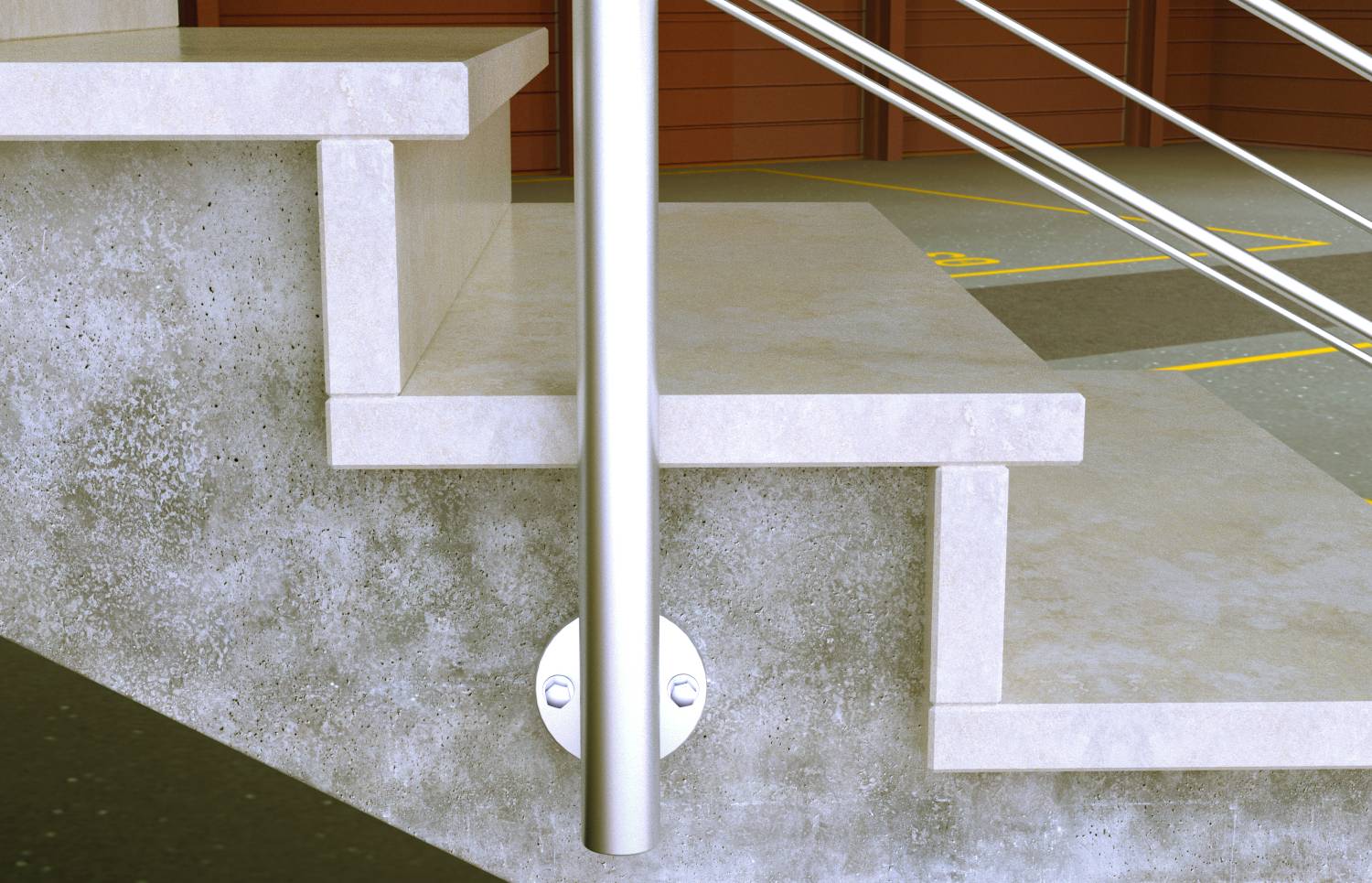

Betónové schody s nerezovým zábradlím v garáži, parkovacie miesta v pozadí.

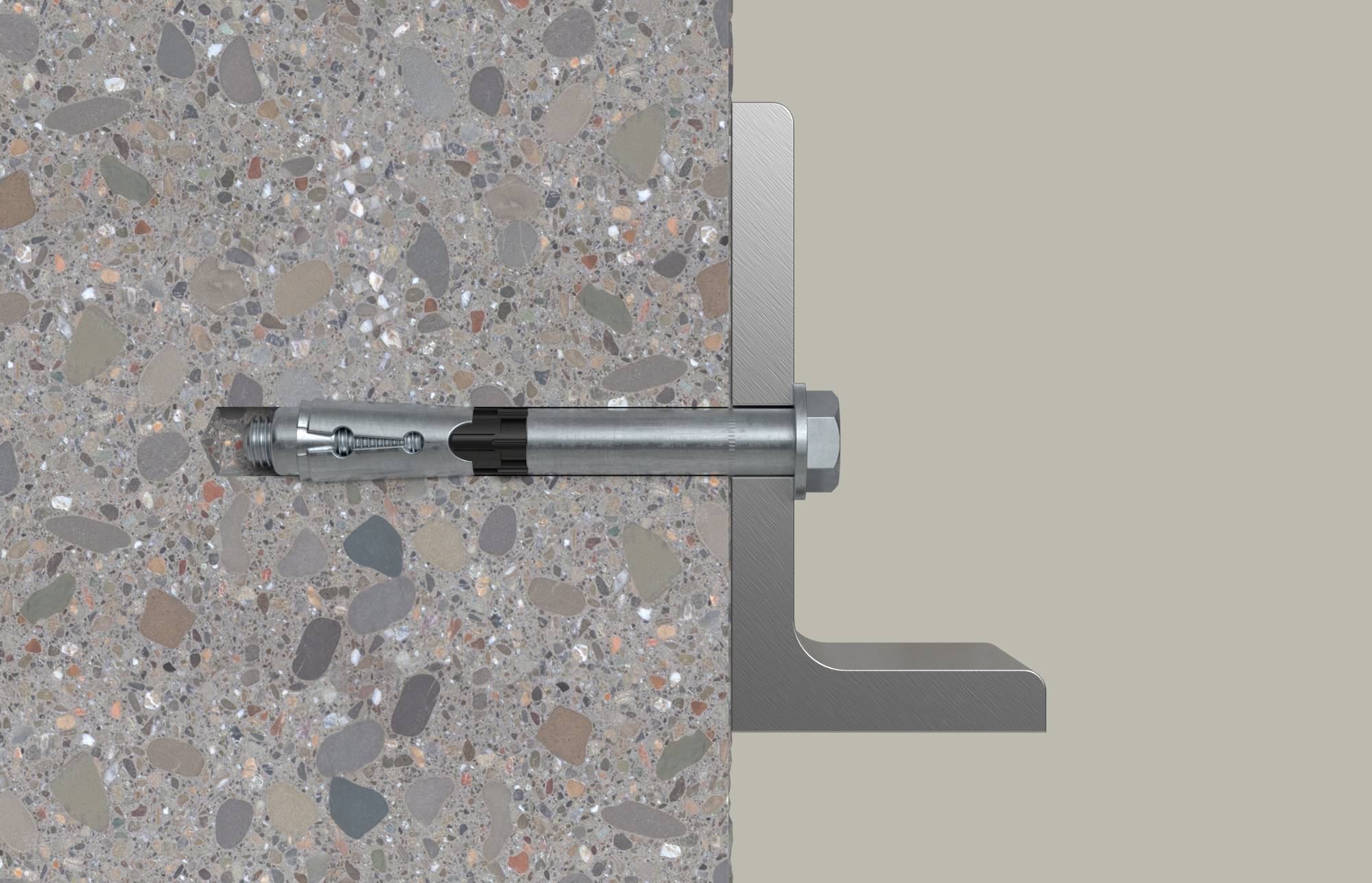

Priečny rez svorníkového kotviaceho prvku, ktorý je upevnený v betónovej stene. Vľavo betónová stena, vpravo kotviaci prvok s maticou a podložkou.

Vrták preniká murивom, červená šípka ukazuje miesto vŕtania.

Diagram injekčnej metódy: Injekčná ihla zavádza materiál do pórovitej horniny. Šípka znázorňuje smer prúdenia.

Prierez kotevného prvku: Vľavo betónová stena so zasadeným kotvou, vpravo skrutka s maticou. Šípka ukazuje napravo.

Ilustrácia skrutkovej hmoždinky v stene. Šípka ukazuje smer dotiahnutia. Text: 'T inst' označuje krútiaci moment.

Tŕňový hmoždinka je ukotvená v betónovej stene. Mechanizmus zobrazuje rozperný hmoždinek, ktorý sa v stene roztvára, aby poskytol oporu.

'Výkres ťažkého kotevného prvku v betóne. Uvedené sú rozmery: priemer vrtu (d0), hĺbka kotvenia (h2), hĺbka ukotvenia (tfix), veľkosť kľúča (SW), dĺžka (l).'

1/11

Datasheety: (PDF)

Doručenie: Št 23. 7.

24 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Set(y)

Celkom (6,09 € / kus)

6,09 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

fischer vysokovýkonná kotva FH II 10/10 SK NV

Medzinárodné schválenia zaručujú maximálnu bezpečnosť a najvyšší výkon. Tiež pre aplikácie v oblastiach so zemetrasením (seizmické C1 a C2).
Ideálna súhra hriadeľa skrutky a puzdra umožňuje vysokú priečnu nosnosť a menší počet upevňovacích bodov.
Optimalizovaná geometria inteligentne znižuje energiu tuhnutia a zaisťuje tak montáž bez námahy.

Technické parametre

(Ø): 10 mm

Kategória výrobku: vysokovýkonná kotva

Materiál: ocel

Rozmer.: (Ø) 10 mm

Vhodné pre: betón
prírodný kameň

Obsah: 1 sada

Vonkajší Ø: 10 mm

Vlastnosti materiálu: glavanizované zinkom

Na stiahnutie

Datasheet

Datasheet 3065933 Fischer FH II 10/10 S K NV vysokovýkonná kotva 10 mm 090933 1 sada

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3065933 Fischer FH II 10/10 S K NV vysokovýkonná kotva 10 mm 090933 1 sada

Informácie

Informácie 3065933 Fischer FH II 10/10 S K NV vysokovýkonná kotva 10 mm 090933 1 sada

Popis

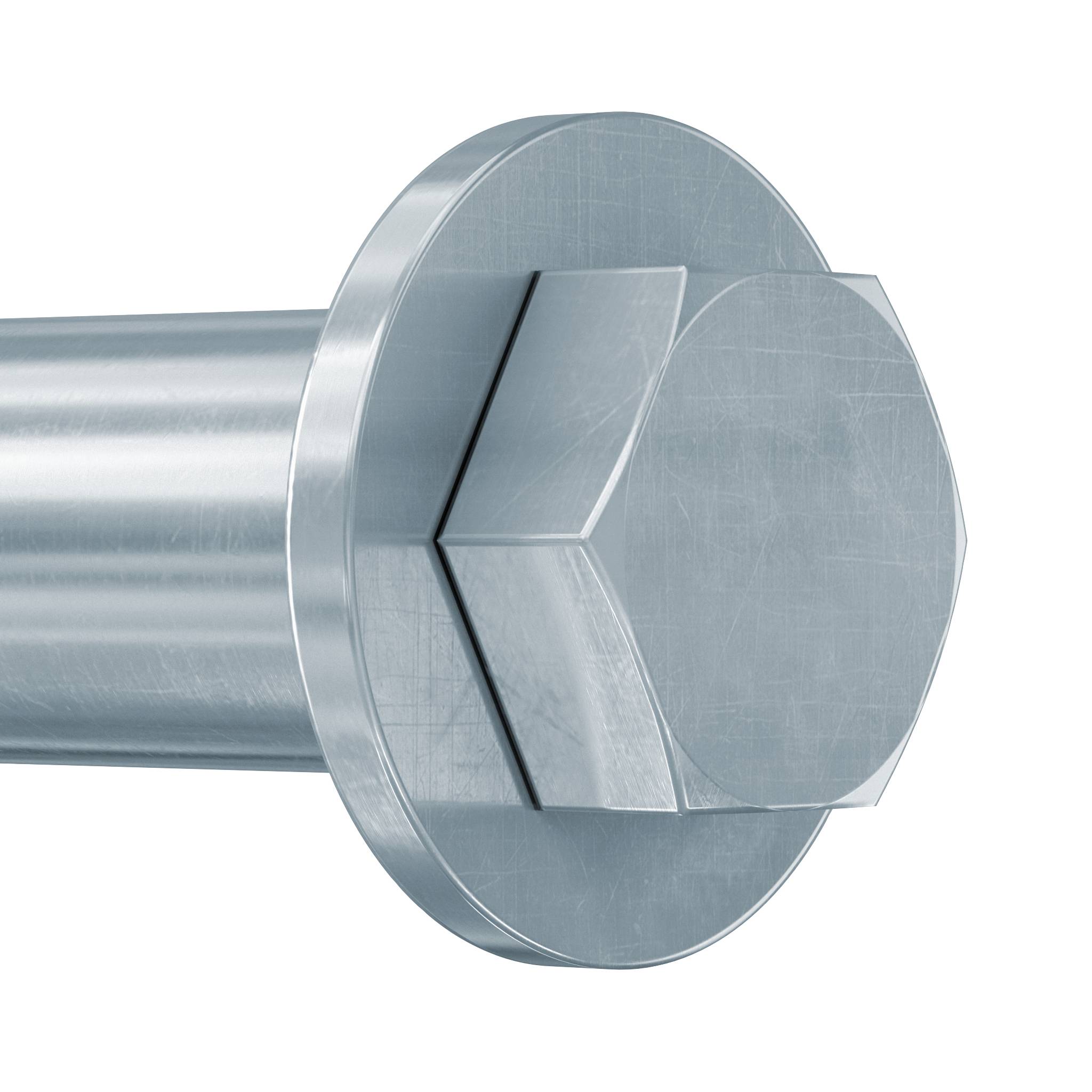

fischer vysokovýkonná kotva FH II S so šesťhrannou hlavou je objímková kotva vyrobená z pozinkovanej ocele. Kotva sa upevňuje pomocou časovo nenáročnej prevlečnej montáže. Po utiahnutí kotvy sa kužeľ vtiahne do rozpernej objímky a pripevní ju k stene vrtu. Čierny plastový krúžok zabraňuje otáčaniu kotvy a absorbuje sklz utiahnutia. Nástavec sa tým pritiahne ku kotviacej základni. Vysokovýkonná kotva fischer FH II S so šesťhrannou hlavou je ideálna na upevnenie konzol, oceľových konštrukcií a káblových trás v betóne s trhlinami a bez trhlín.

Tento text bol preložený strojovo.
