Fischer FIS H 12 x 50 K injektážna kotevné puzdro 50 mm 12 mm 41900 50 ks

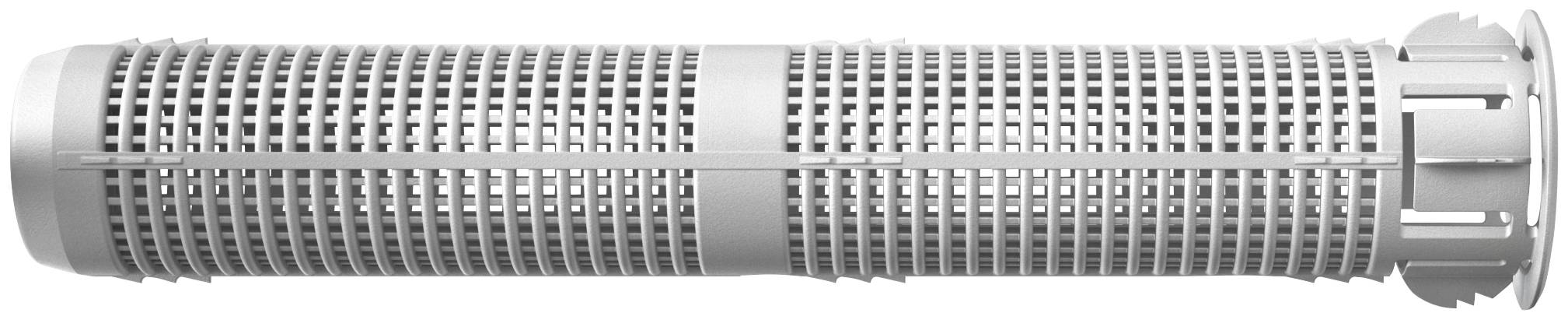

Valcový strieborný sitový filter s uzavretým koncom, zobrazený vodorovne na bielom pozadí.

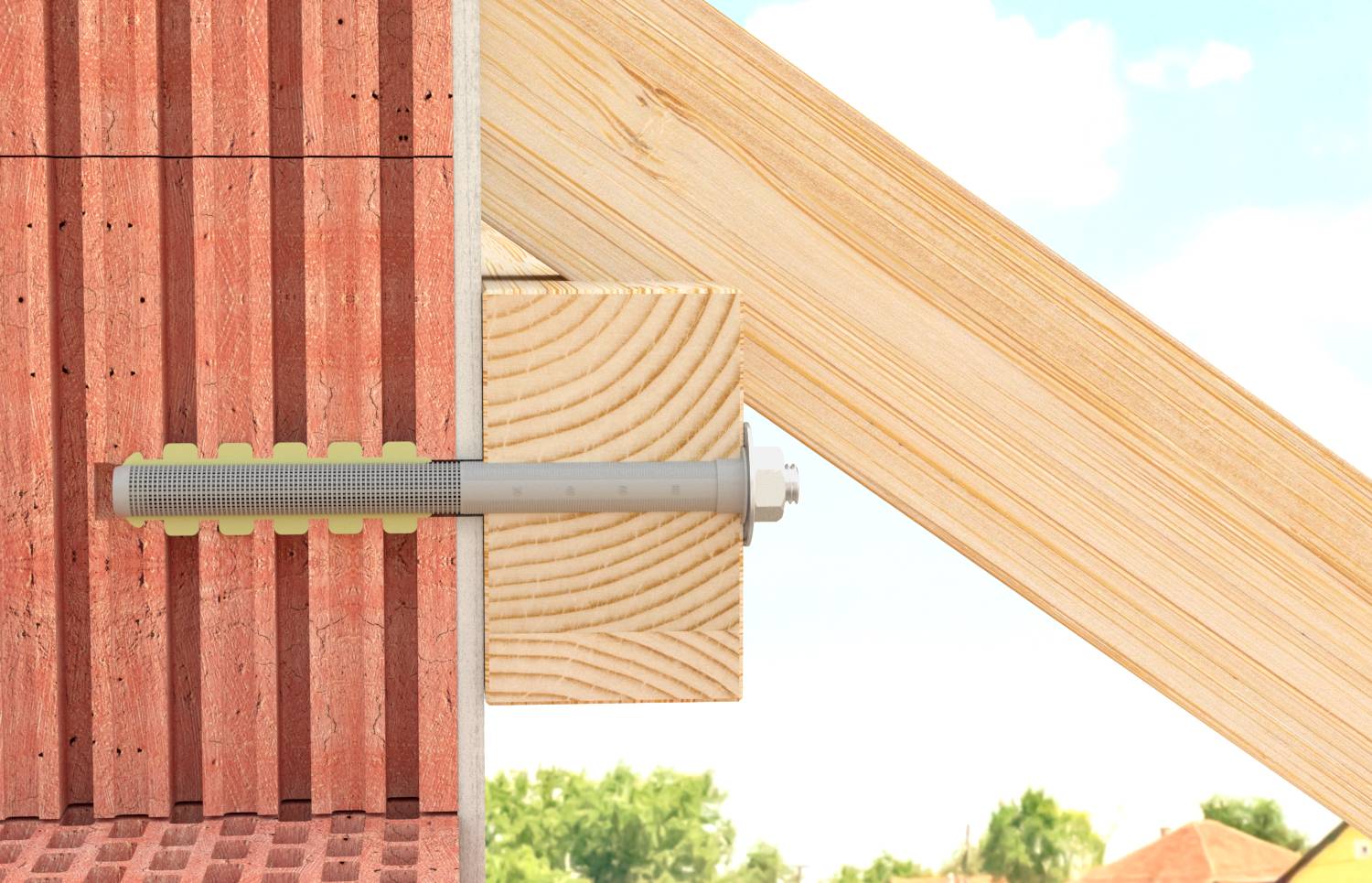

3D rezový pohľad na drevené spojenie: oceľový skrutkovací čap prechádza cez drevenú nosníka a zvislý panelový panel steny a zaistňuje diagonálne vzperu.

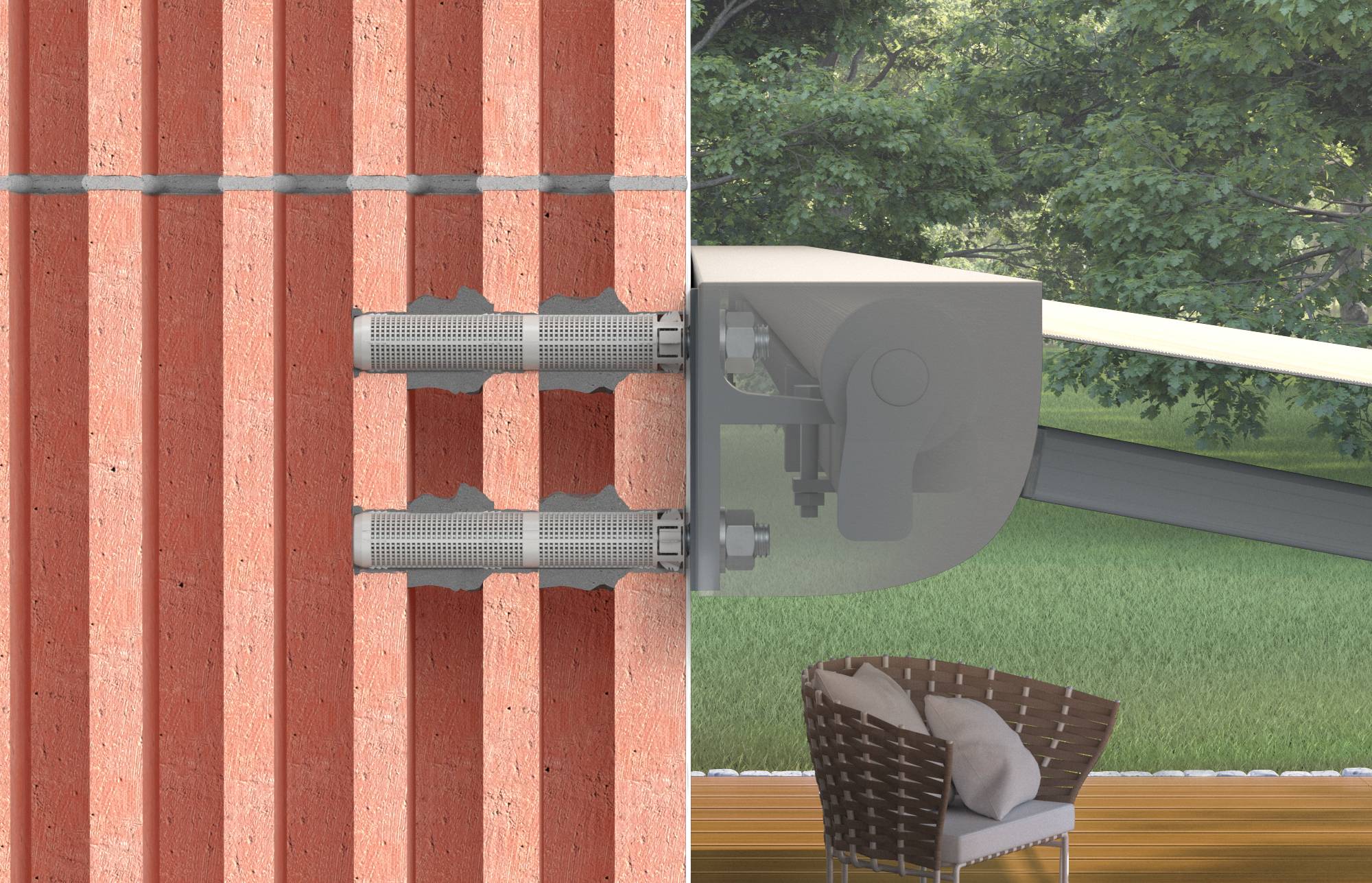

Priečny rez nástenného konzoly upevnenej dvoma skrutkami, ktorá spája vonkajšie sedadlo alebo výkyvnú ruku na murovej stene z tehly.

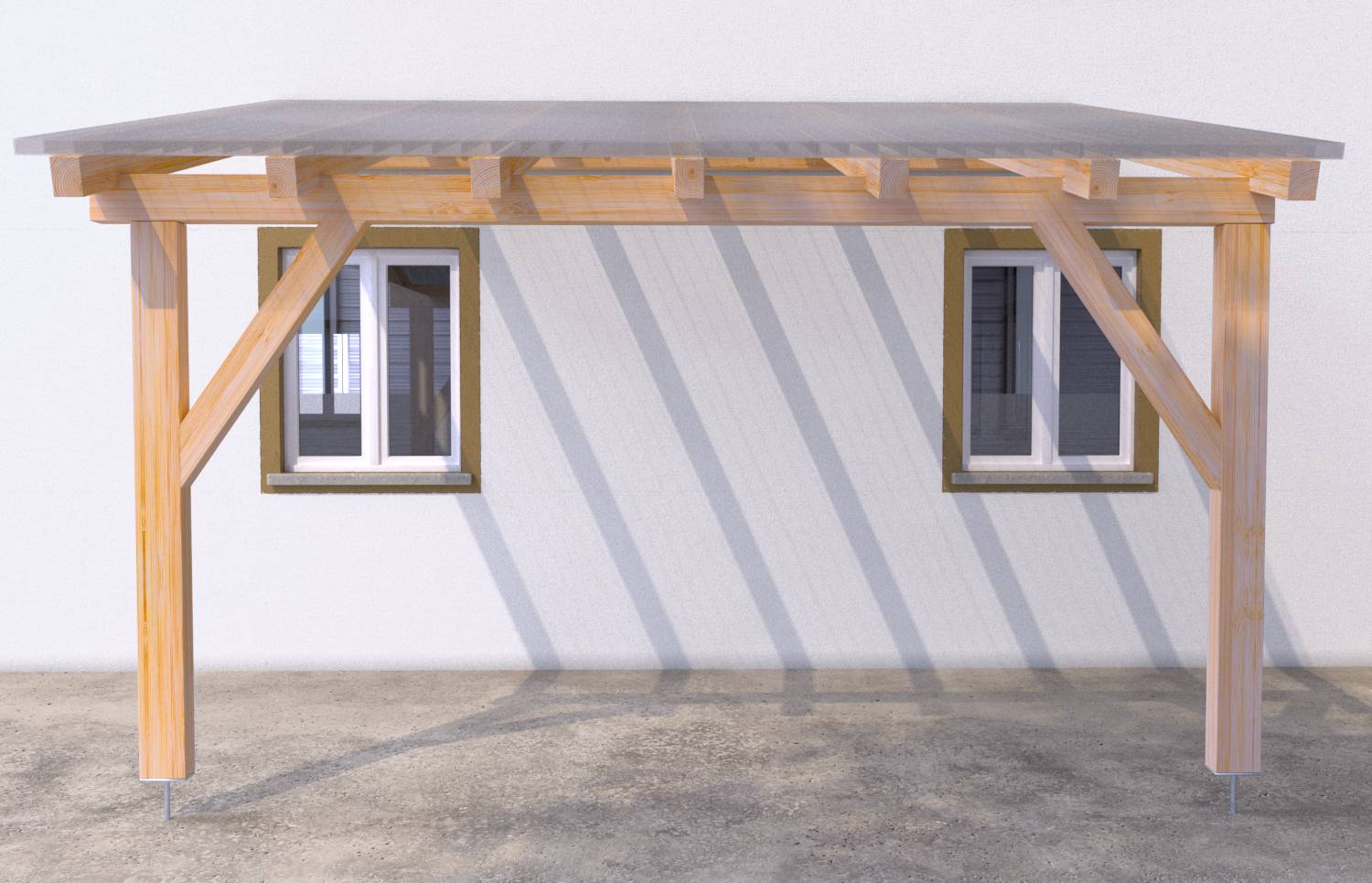

Jednoduchá drevená pergola alebo strešný kryt terasy s plochým stropom, dvoma podpornými stĺpmi a diagonálnymi vzperami pred bielou stenou s dvoma oknami.

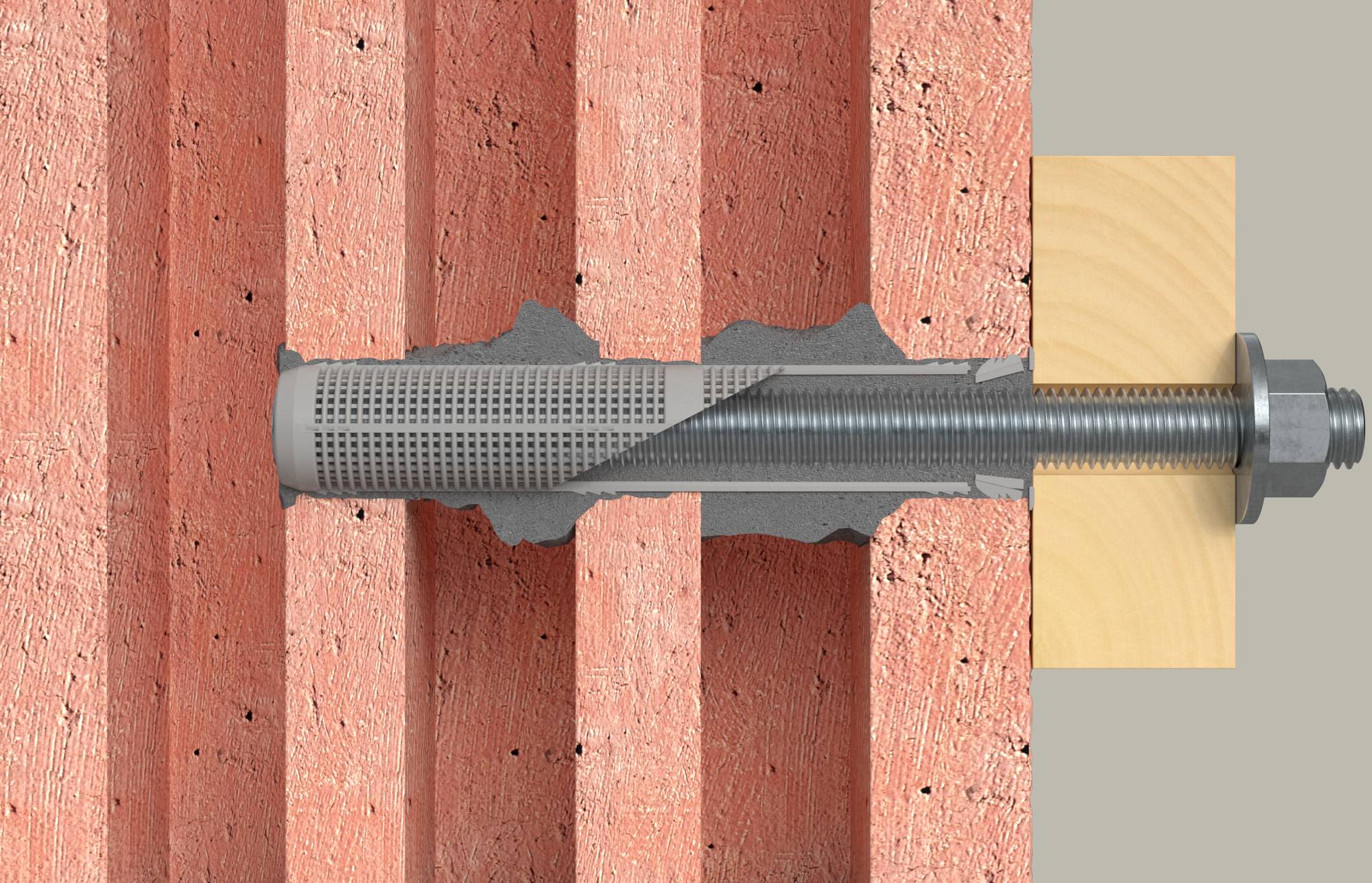

Prierez kotvou v dutom murive steny, ktorý ukazuje rozťahovanie za tehlou a skrutku zaistenenú cez drevo do steny.

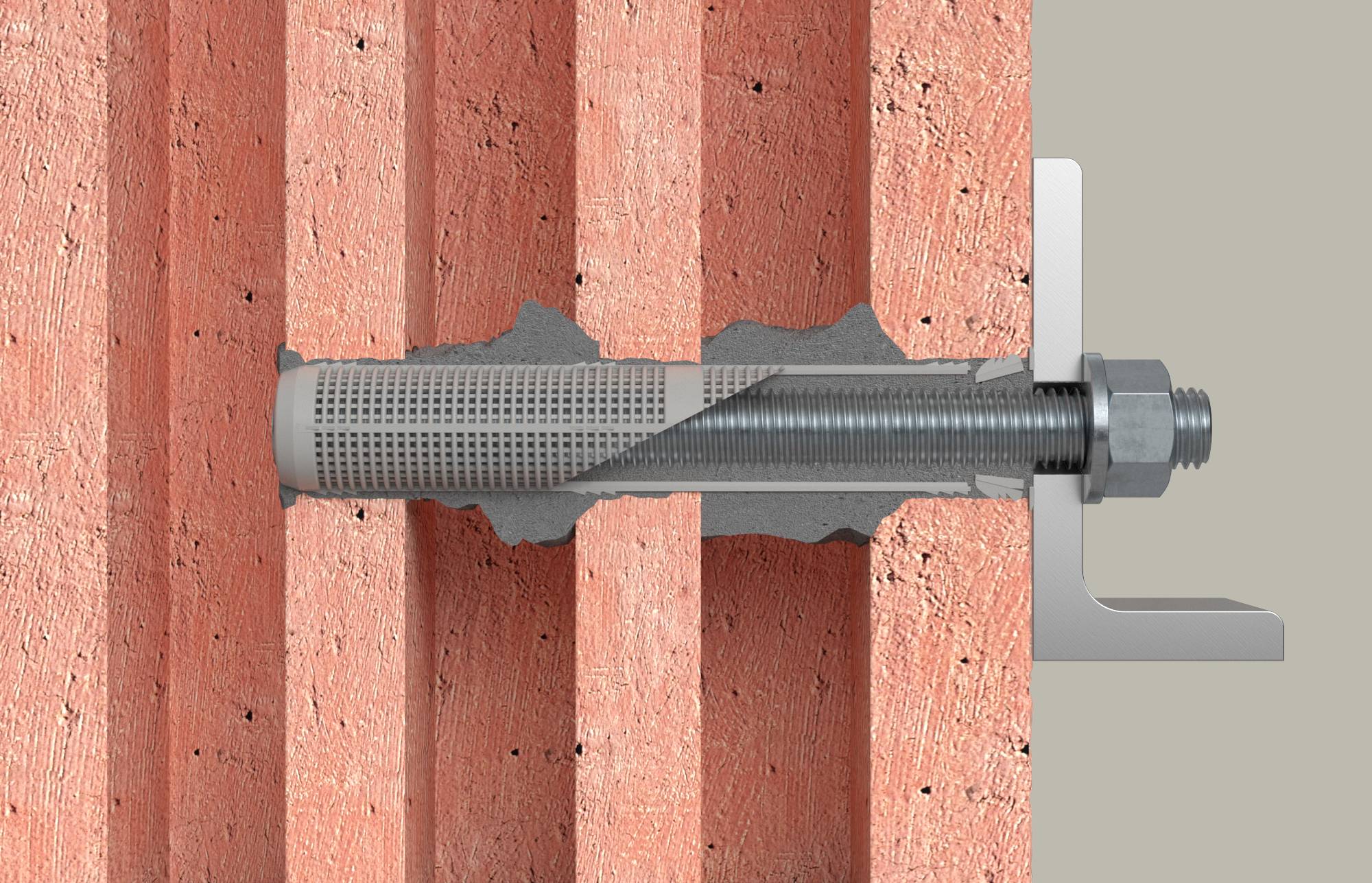

Rez kotvacej skrutky z betónu zaistená v murovej stene, zobrazujúci roztiahnutý puzdro a závitovaný koniec so skrutkou a držiakom.

1/6

Doručenie: Pi 9. 10.

30 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (24,38 € / kus)

24,38 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

(Ø): 12 mm

Kategória výrobku: injektážna kotevné puzdro

Materiál: plast

Dĺžka: 50 mm

Priemer skrutky: 7 mm

Rozmer.: (Ø x d) 12 mm x 50 mm

Vhodné pre: duté tehly
odľahčený betón
betón
vápennopieskové tehly dierované
vápennopieskové tehly plné
plná tehla
dutá pemza
duté dosky
pemza

Obsah: 50 ks

Vonkajší Ø: 12 mm

Hmotnosť: 0.002

UKCA: Nie je relevantné

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 477618 Fischer FIS H 12 x 50 K injektážna kotevné puzdro 50 mm 12 mm 41900 50 ks

Popis

Vstrekovacia hmoždinka fischer FIS HK plast je systémovým komponentom na použitie injektážnej malty fischer do tehlového muriva. Za týmto účelom sa kotviace puzdro vloží do vrtu a naplní sa injektážnou maltou zo základne kotviaceho puzdra. Keď sa kotevná tyč alebo kotva s vnútorným závitom nastavia, malta sa pritlačí cez priehradovú konštrukciu a pomocou tvarového spojenia sa spojí s dierovanou tehlou. To smeruje zaťaženie do stavebného materiálu. Objímku injektážnej kotvy možno použiť aj na premostenie nenosných vrstiev.

Tento text bol preložený strojovo.

Prevedenie

Objímka kotvy umožňuje optimálne tvarové uloženie do dierovanej tehly
Schválenie ETA
Mriežkovaná štruktúra kotvového puzdra znižuje spotrebu malty
Ostne: bez vypadnutia pri namontovaní nad hlavou
Strediace krídla fixujú kotviace tyče s rôznymi priemermi. To znižuje zložitosť a inventár.
