Fischer FIS H 12 x 85 K K NV injektážna kotevné puzdro 85 mm 12 mm 503787 1 sada

Balenie štyroch sivých kotiev do steny Fischer FIS H 12x85 K na otvory veľkosti 12 mm, zobrazené v priehľadnom plastovom balení.

Sivé hmoždinky 'fischer' v blistrovom balení, veľkosť 12 mm, 4 kusy. Balenie v červeno-bielej farbe, informuje o detailoch produktu.

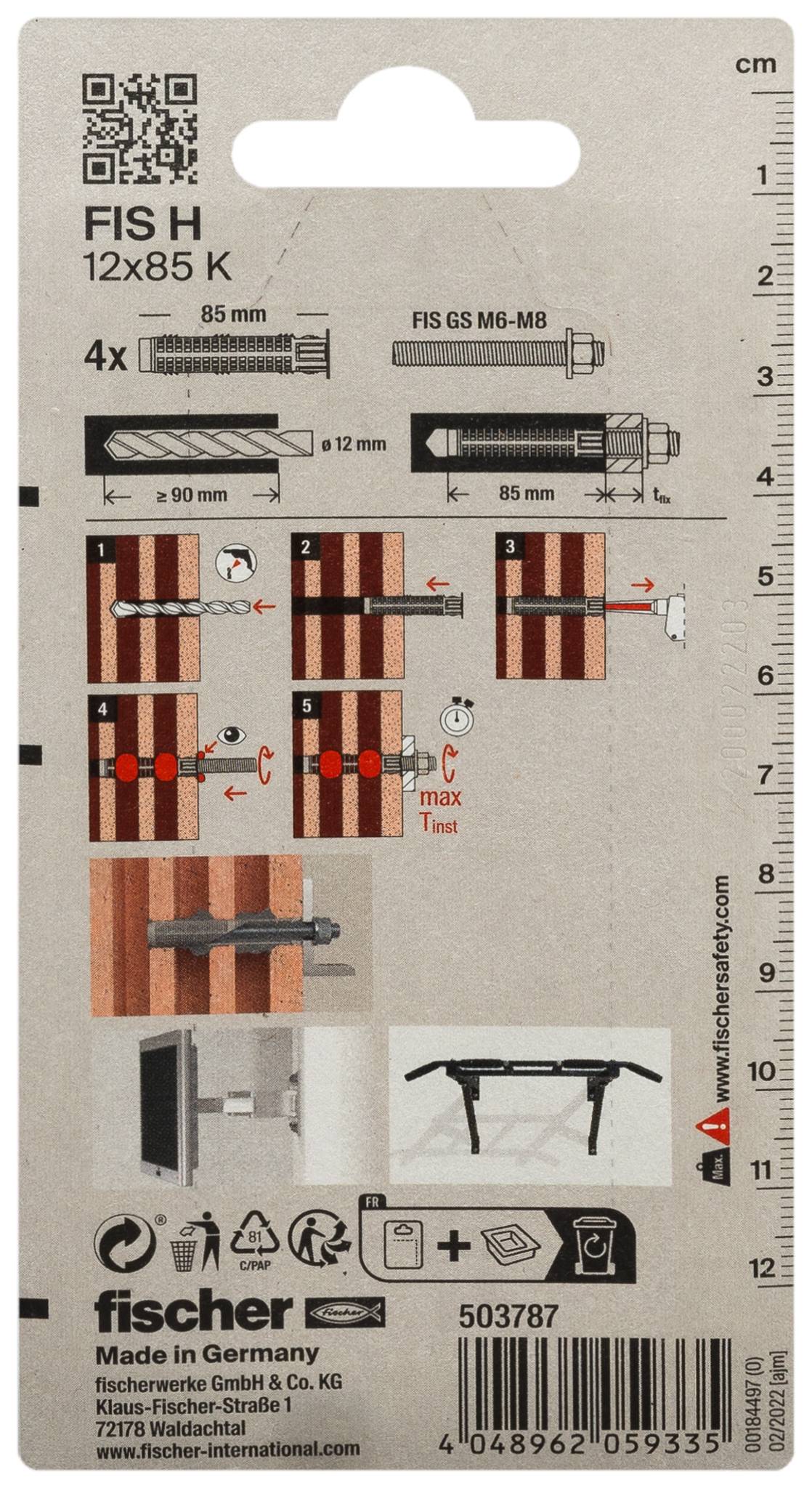

FIS H 12x85 K montážny súprava s 4 kotvami, skrutkou a inštalačnými pokynmi pre vrátenie otvoru/utahovania so schémou rozmerov.

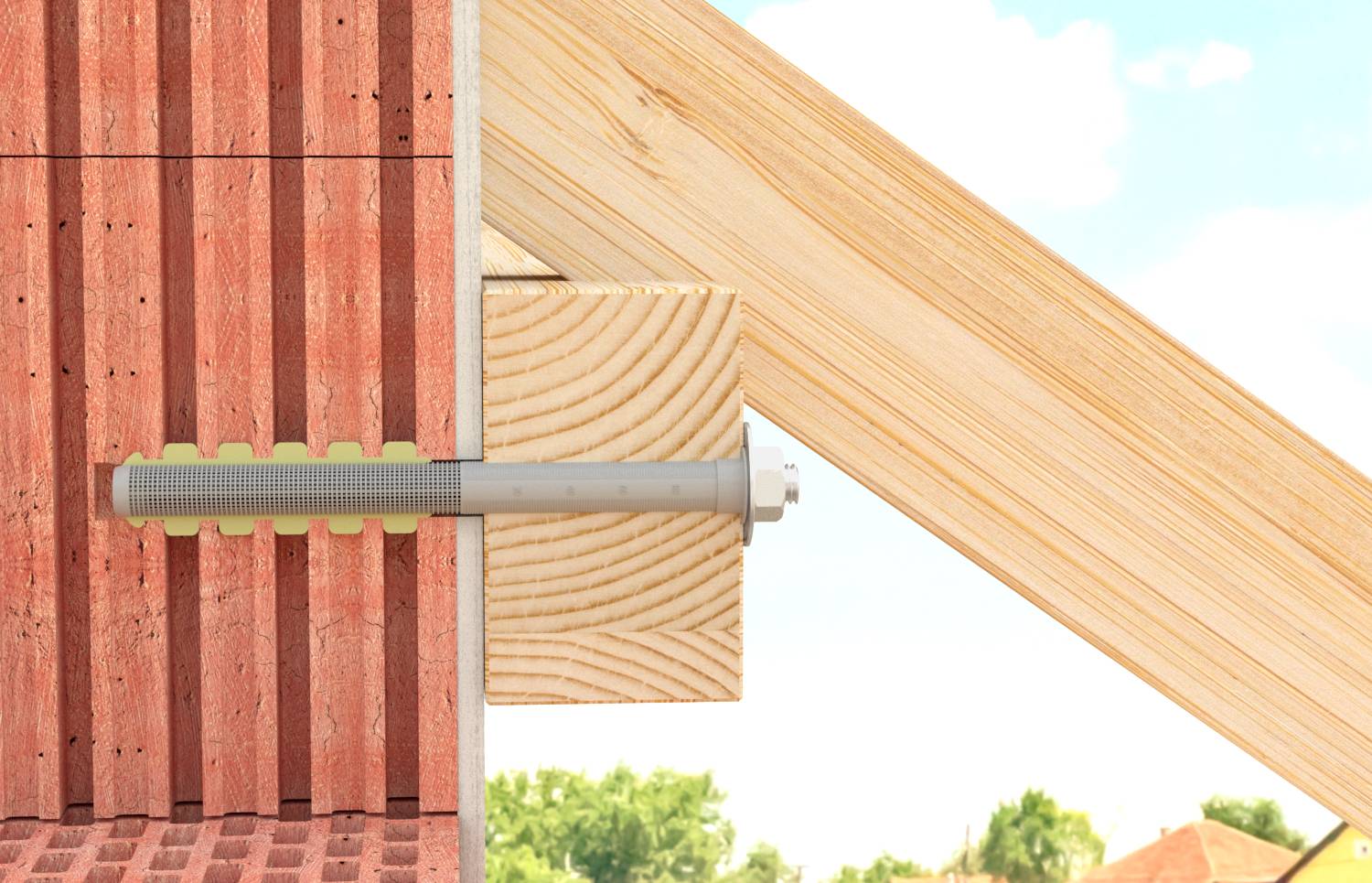

Zblízka fotografia drevného skrutkovacieho spojovacieho prvku upevňujúceho diagonálnu drevenú vzperu na stenu, ktorá ilustruje detail štrukturálneho spojenia.

Detailný rezný pohľad na konektor sloupku zábradlia paluby skrz tehlovú stenu s viditeľným skrytým kovovým držiakom ukotvením na podopretie zábradlia.

Drevená strešná markíza do patia so štyrmi stĺpmi a šikmými rozpierkami pripevnenými na stenu, vrhajúcimi diagonálne tiene na bielu fasádu.

Fischer FIS H 12 x 85 K K NV injektážna kotevné puzdro 85 mm 12 mm 503787 1 sada-6

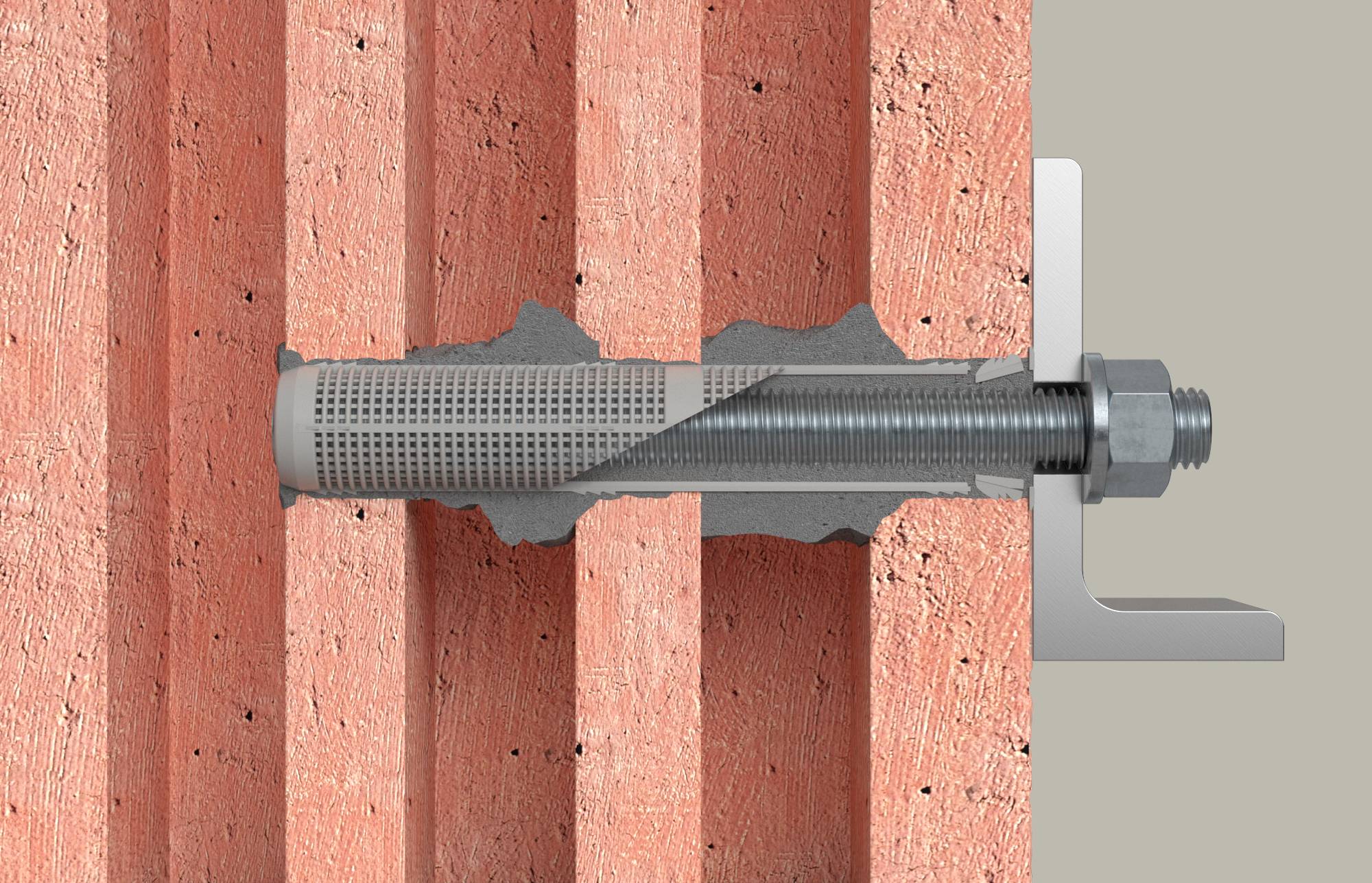

Rozrez kovového expanzného kotevného skrutkového čapu upevneného v murovej stene, ktorý zobrazuje rukáv expandujúci vnútri muráka a maticu s konzolou na vonkajšej strane.

1/8

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

49 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Set(y)

Celkom (3,49 € / kus)

3,49 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

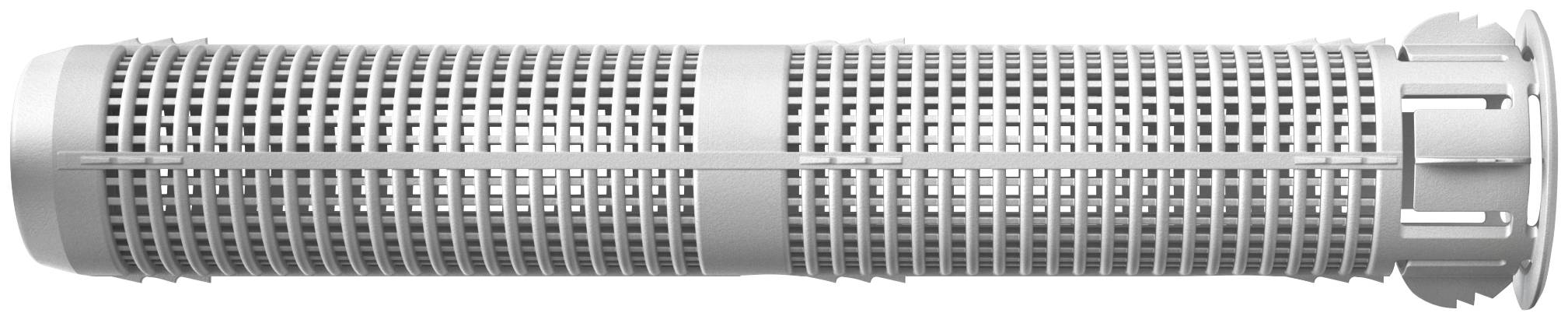

fischer injektážna kotviaca manžeta FIS H 12 x 85 K plast

Mriežková štruktúra kotevného puzdra znižuje spotrebu malty.
Kotviaca objímka umožňuje optimálne presné uloženie do dierovanej tehly.
Strediace krídelká upevňujú kotviace tyče s rôznymi priemermi. To znižuje zložitosť a inventár.
Hroty: žiadne vypadávanie pri inštalácii nad hlavou.
Schválenie ETA.

Technické parametre

(Ø): 12 mm

Kategória výrobku: injektážna kotevné puzdro

Materiál: plast

Dĺžka: 85 mm

Rozmer.: (Ø x d) 12 mm x 85 mm

Vhodné pre: duté tehly
odľahčený betón
betón
vápennopieskové tehly dierované
vápennopieskové tehly plné
plná tehla
dutá pemza
duté dosky
pemza

Obsah: 1 sada

Vonkajší Ø: 12 mm

Na stiahnutie

Datasheet

Datasheet 3065962 Fischer FIS H 12 x 85 K K NV injektážna kotevné puzdro 85 mm 12 mm 503787 1 sada

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3065962 Fischer FIS H 12 x 85 K K NV injektážna kotevné puzdro 85 mm 12 mm 503787 1 sada

Popis

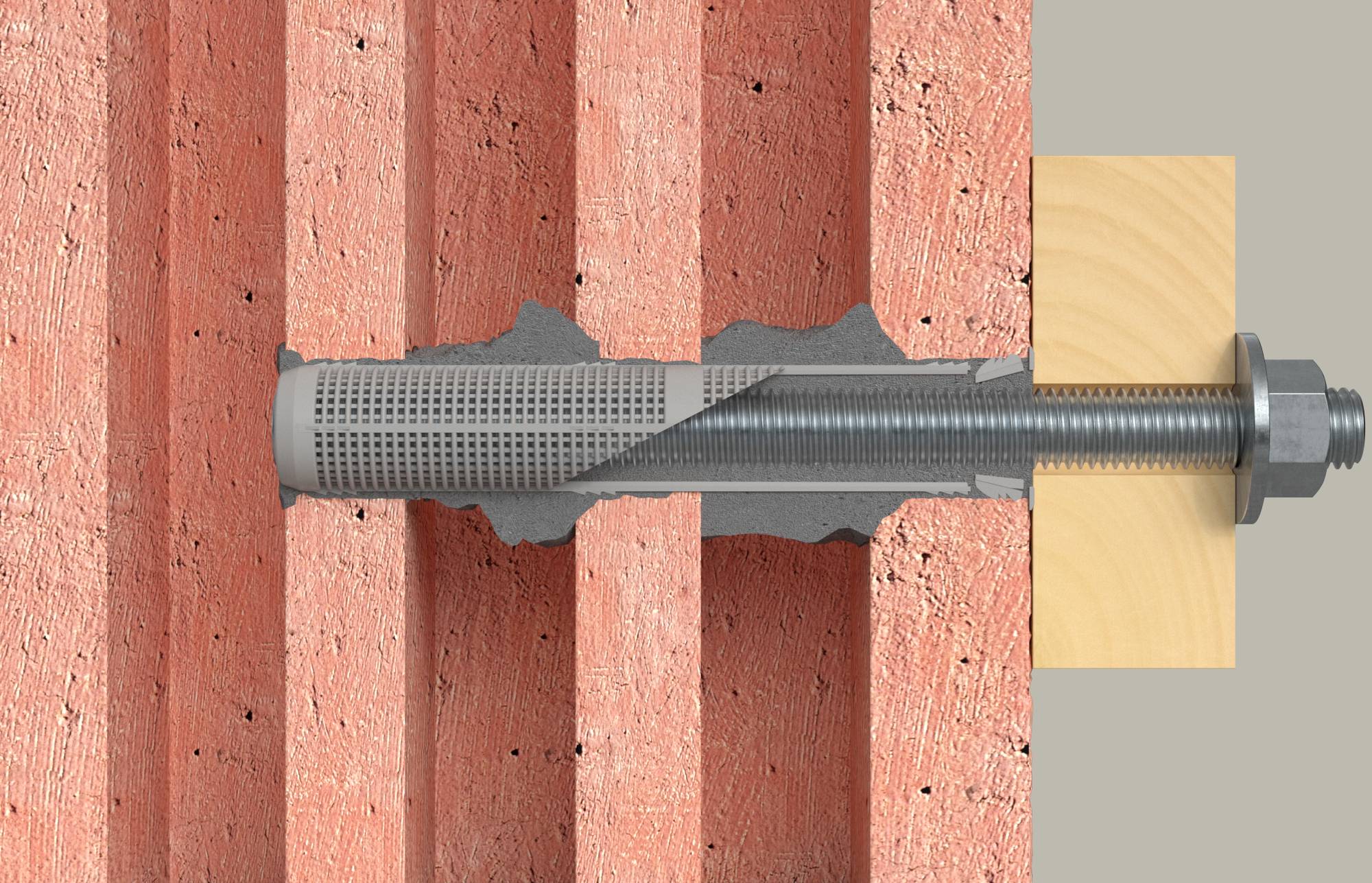

fischer injektážne kotevné puzdro FIS HK je systémový komponent pre profesionálnu a maltu šetriacu montáž kotevnej tyče FIS A alebo kotvy s vnútorným závitom FIS E do muriva z dierovaných tehál. Na tento účel možno použiť injektážnu maltu fischer FIS V, FIS VW HIGH SPEED, multifunkčnú maltu, montážnu maltu a montážnu maltu Green. Optimalizovaná štruktúra mriežky znižuje spotrebu injektážnej malty. Pri osadení kotevnej tyče a kotvy s vnútorným závitom sa malta pretlačí cez mriežkovú konštrukciu a vytvorí tvarové spojenie s dierovanou tehlou. Tým sa zaťaženie prenáša do stavebného materiálu. Nastavenie prebieha vo vopred umiestnenej montáži. Nenosné vrstvy je možné premostiť pomocou puzdra injektážnej kotvy. Je potrebné dodržať schválenia príslušných injektážnych mált.
