Fischer FIS H 16 x 130 K injektážna kotevné puzdro 110 mm 16 mm 41903 20 ks

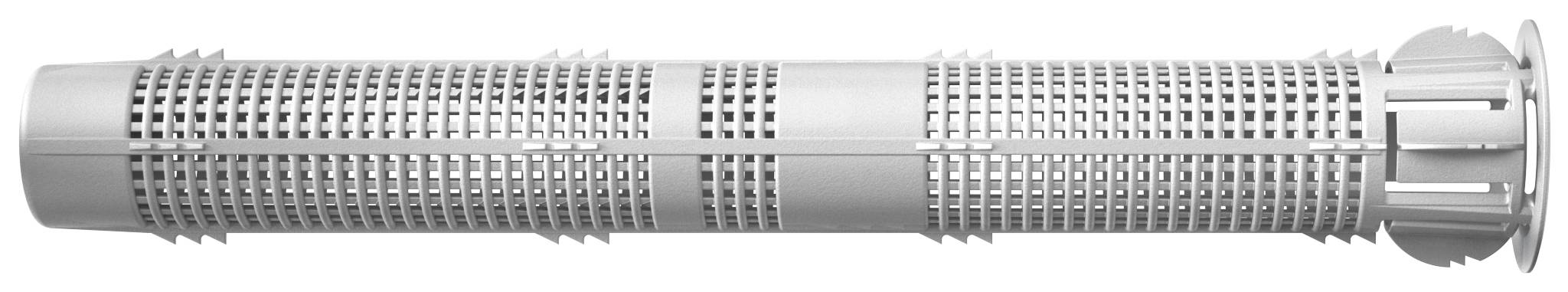

Valcový kovový priemyselný filter alebo sitko s perforovanými sieťovými sekciami a uzatváracími krížmi, zobrazený vodorovne na bielom pozadí.

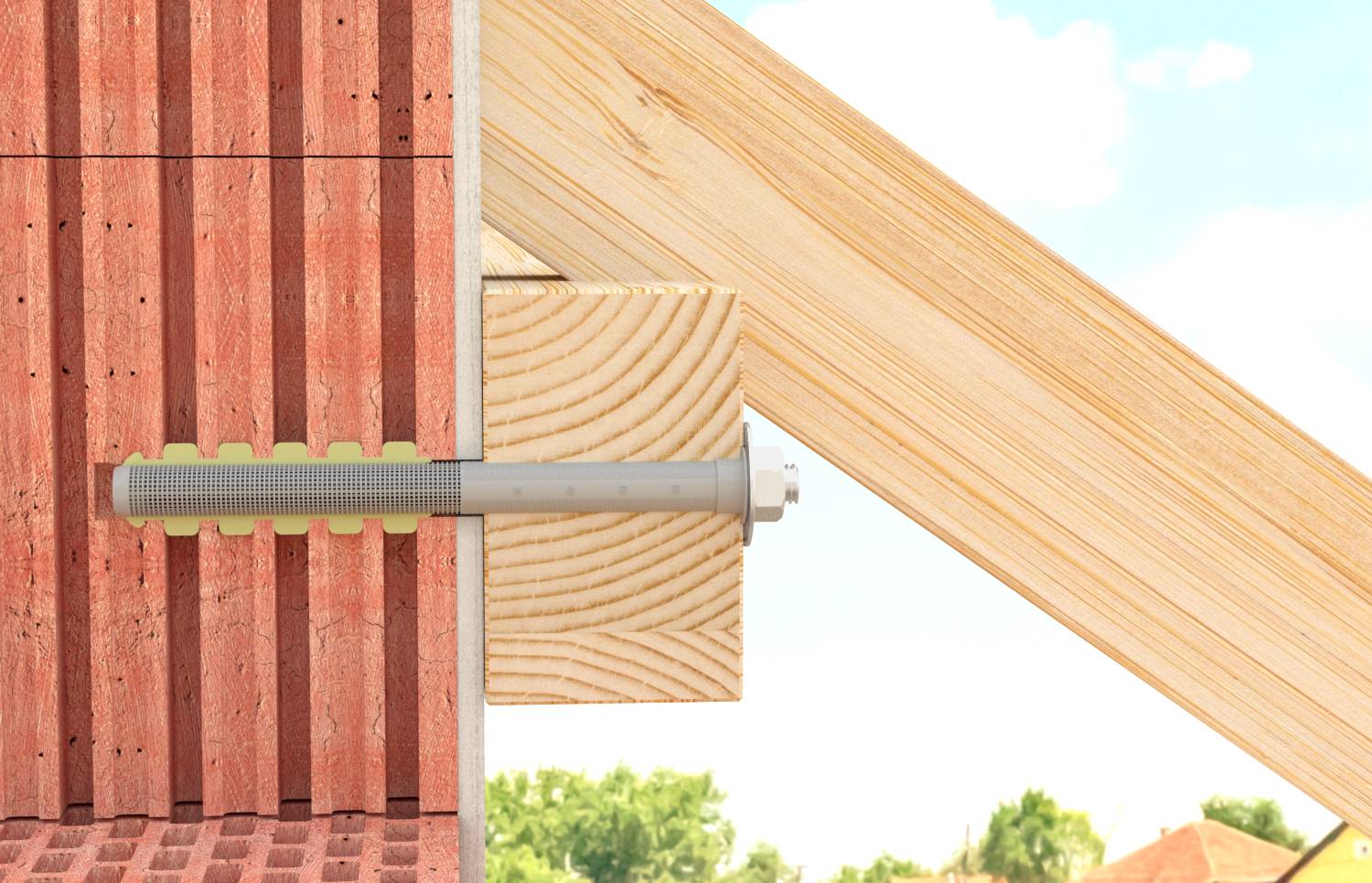

Zblízka oceľový skrutkovací čap upevňujúci drevený trám a kváder na tehlovú stenu, znázorňujúci spojenie v stavebnom spoji.

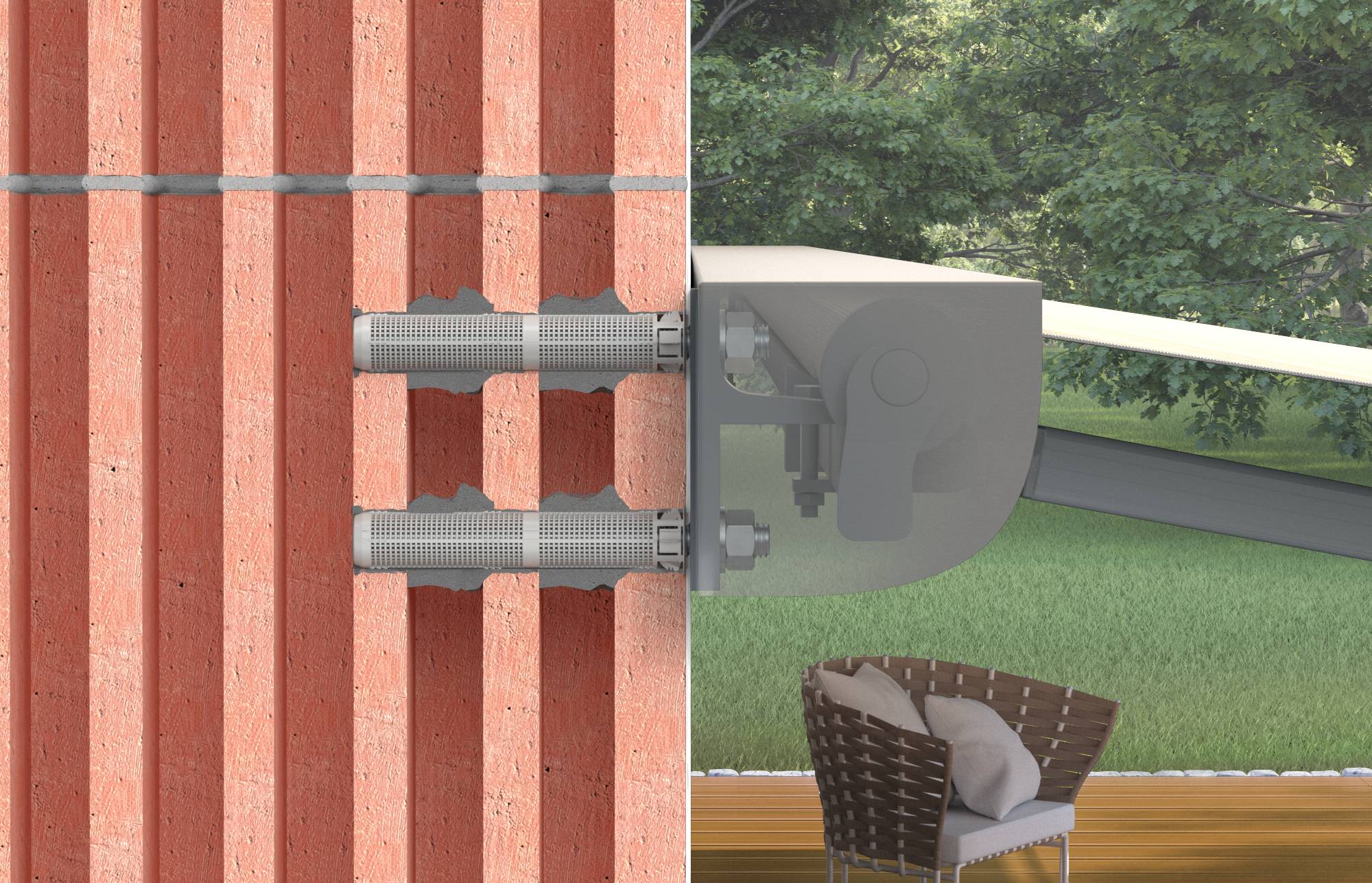

Detailný pohľad v reze na nastennú konzolu/závesnú zostavu pripevnenú skrutkami cez tehlovu stenu, zobrazujúci skrytú mechanickú spojku na šikmom podpernom ramene a terasu stoličku.

Drevená pergola s plochú strechou podporovaná štyrmi stĺpikmi a diagonálnymi vzperami, pripevnená pred bielou stenou na betónovej podlahe.

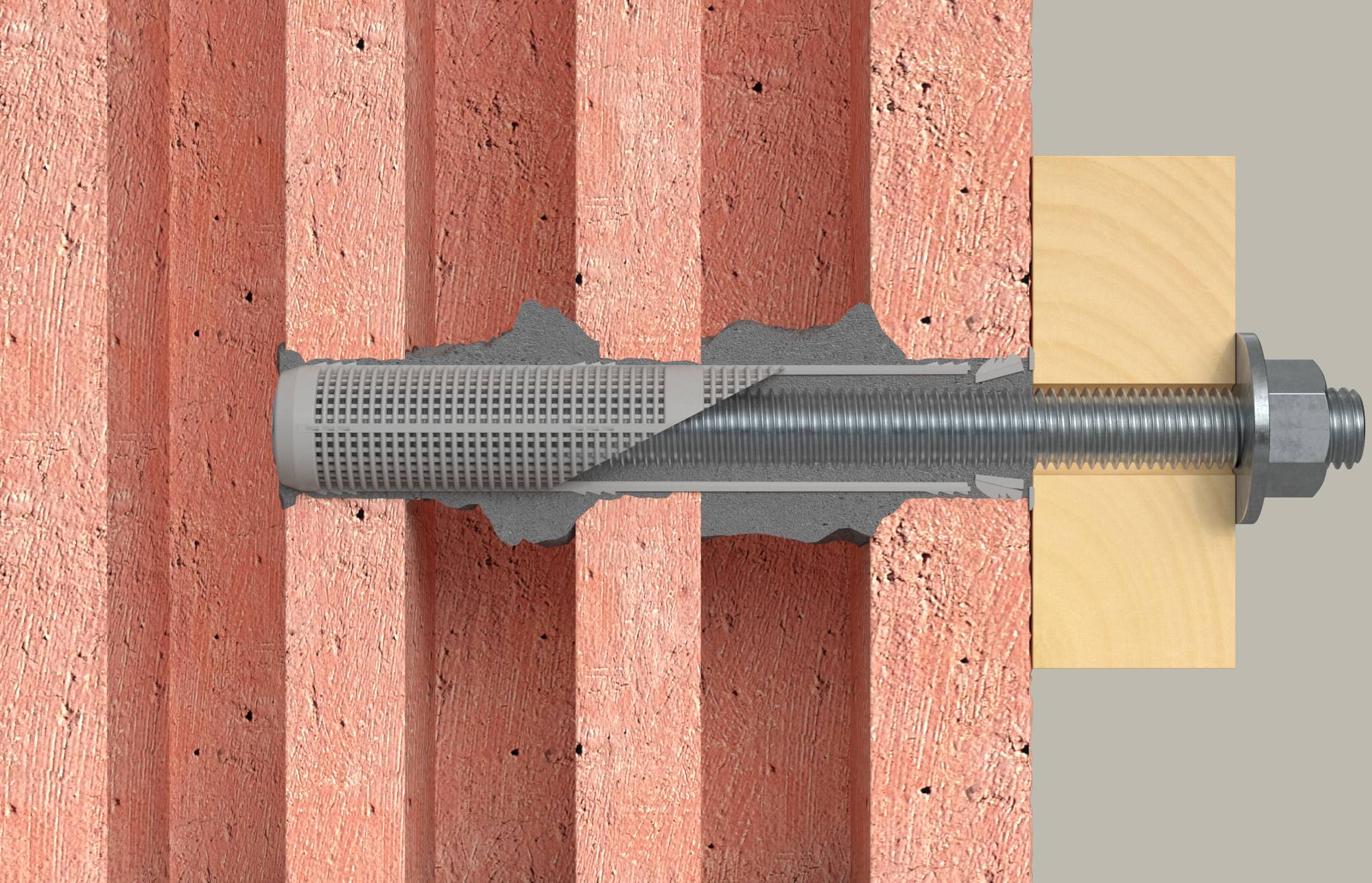

Rez expanzného kotviaceho čapu v tehlovej stene s viditeľným kovovým puzdrom stlačujúcim murovanie a závitovou tyčou s maticou a podložkou na pravej strane.

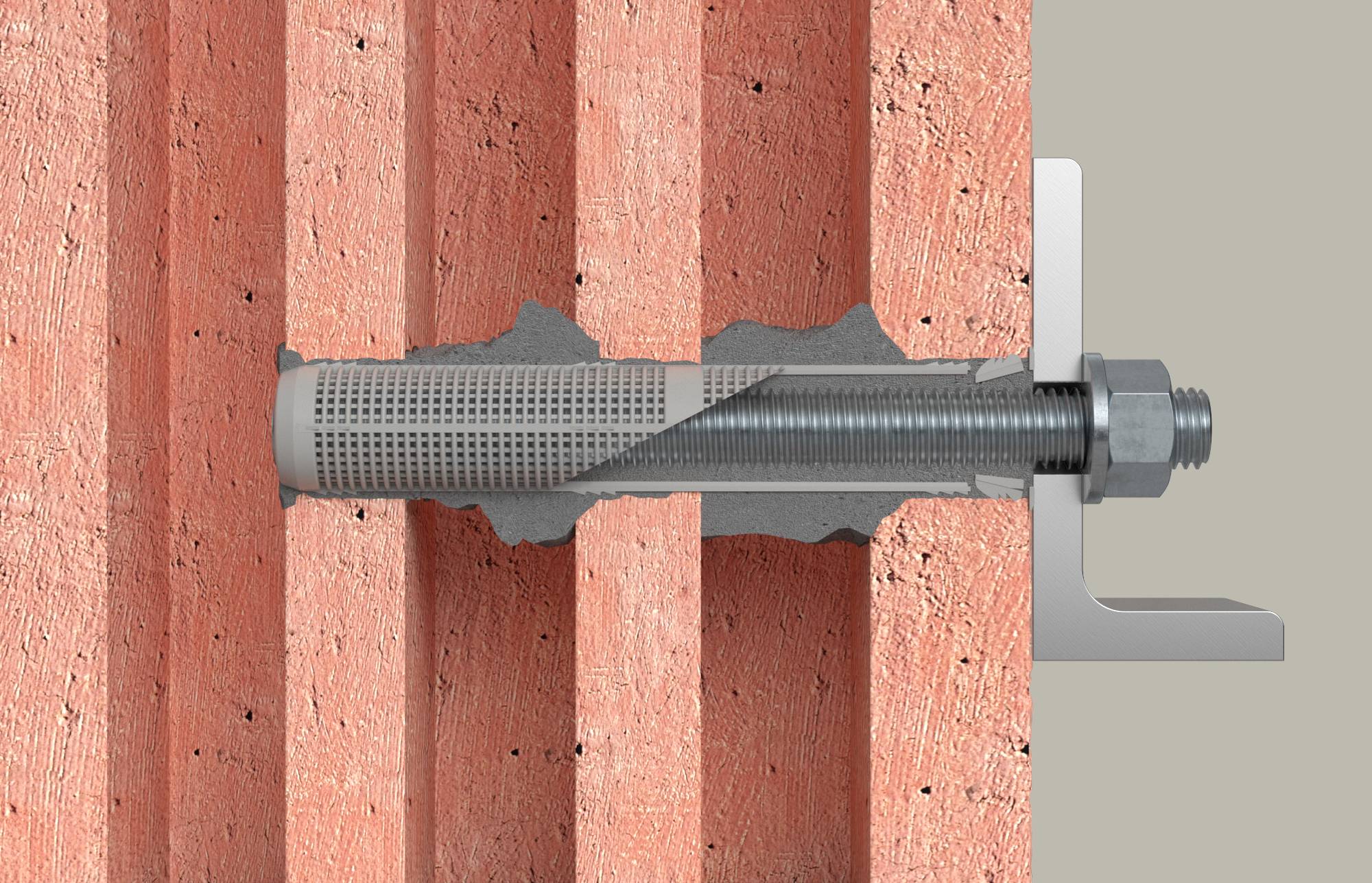

Priererez kotevného skrutkovca do muriva upevneného v tehlových stenách, ktorý zobrazuje kovový puzdro rozširujúce sa do úchytu otvoru a maticu so konzolou na vonkajšej strane.

1/6

Doručenie: Po 12. 10.

30 Set(y)

Počet (Veľkosť balenia 20 ks)

Set(y)

Celkom (19,50 € / kus)

19,50 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

(Ø): 16 mm

Kategória výrobku: injektážna kotevné puzdro

Materiál: plast

Dĺžka: 110 mm

Priemer skrutky: 9 mm

Rozmer.: (Ø x d) 16 mm x 110 mm

Vhodné pre: duté tehly
odľahčený betón
betón
vápennopieskové tehly dierované
vápennopieskové tehly plné
plná tehla
dutá pemza
duté dosky
pemza

Obsah: 20 ks

Vonkajší Ø: 16 mm

UKCA: Nie je relevantné

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 477623 Fischer FIS H 16 x 130 K injektážna kotevné puzdro 110 mm 16 mm 41903 20 ks

Popis

Vstrekovacia hmoždinka fischer FIS HK plast je systémovým komponentom na použitie injektážnej malty fischer do tehlového muriva. Za týmto účelom sa kotviace puzdro vloží do vrtu a naplní sa injektážnou maltou zo základne kotviaceho puzdra. Keď sa kotevná tyč alebo kotva s vnútorným závitom nastavia, malta sa pritlačí cez priehradovú konštrukciu a pomocou tvarového spojenia sa spojí s dierovanou tehlou. To smeruje zaťaženie do stavebného materiálu. Objímku injektážnej kotvy možno použiť aj na premostenie nenosných vrstiev.

Tento text bol preložený strojovo.

Prevedenie

Objímka kotvy umožňuje optimálne tvarové uloženie do dierovanej tehly
Schválenie ETA
Mriežkovaná štruktúra kotvového puzdra znižuje spotrebu malty
Ostne: bez vypadnutia pri namontovaní nad hlavou
Strediace krídla fixujú kotviace tyče s rôznymi priemermi. To znižuje zložitosť a inventár.
