Fischer FIS H 16 x 85 K injektážna kotevné puzdro 85 mm 16 mm 41902 50 ks

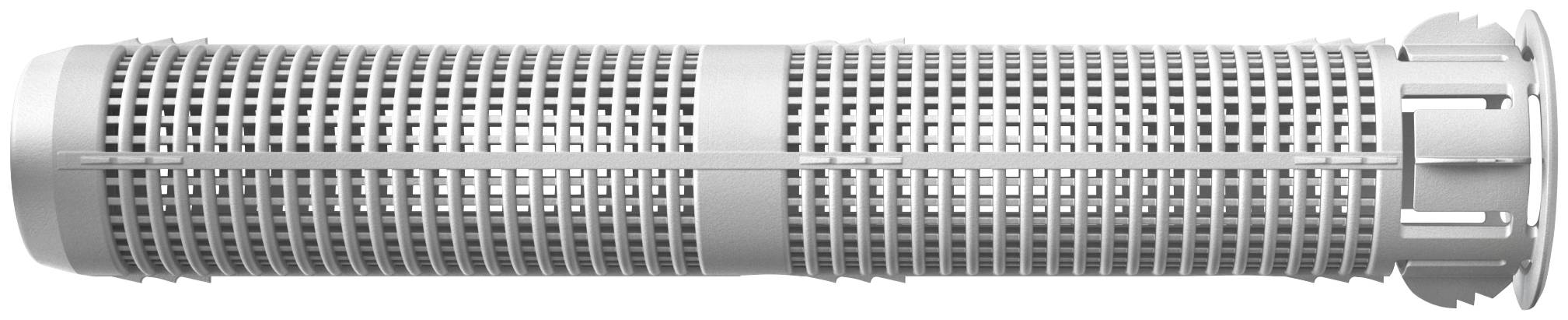

Valcový biely sieťový filter vzduchu s otvoreným koncom, zobrazený horizontálne na jednoduchom pozadí.

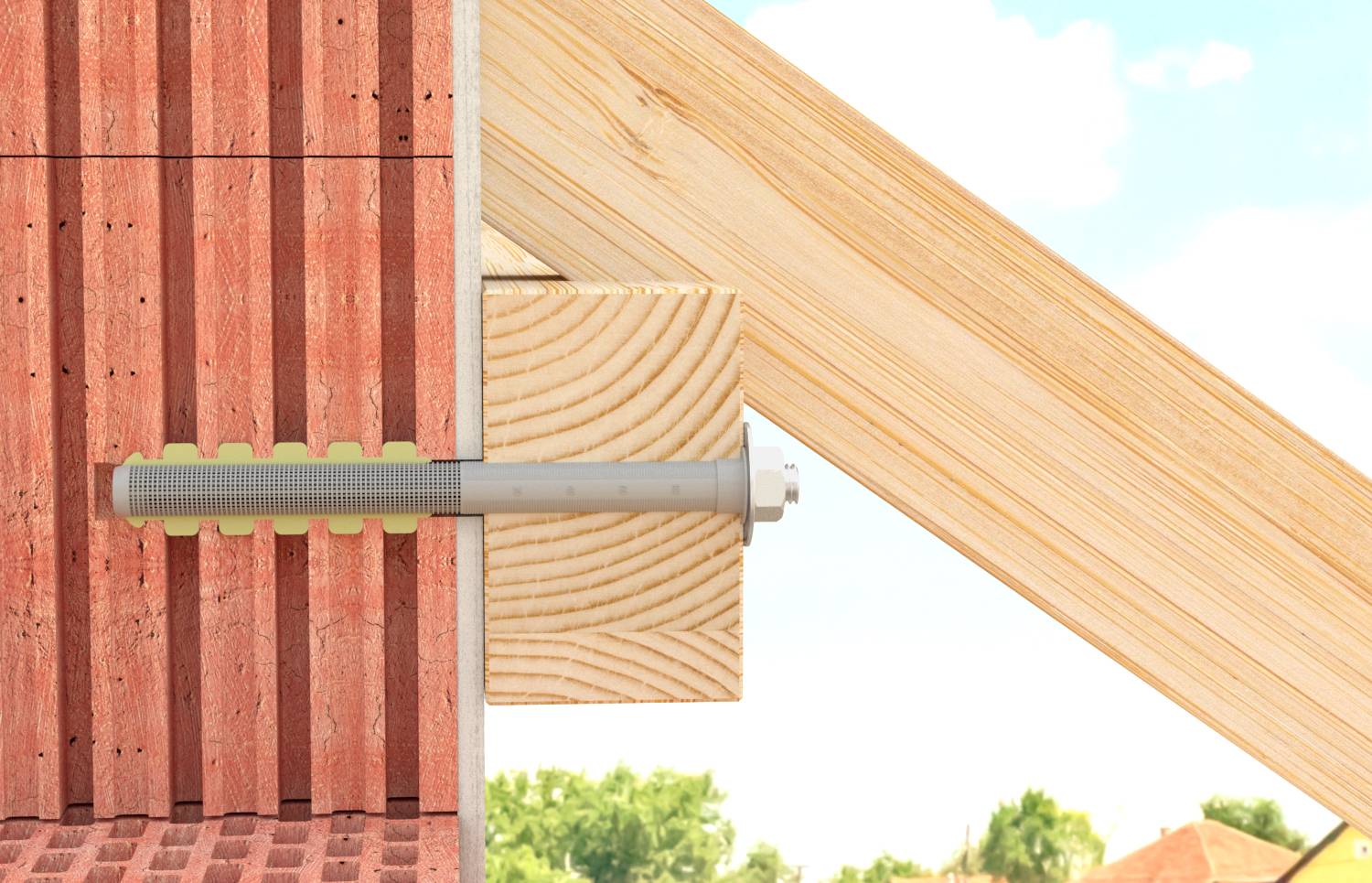

Zblížený záber na drevené spojenie: kovový skrutkou zabezpečuje vodorovný drevený trám a blok na vertikálnu červenú drážkovanú dosku, pričom za ňou je umiestnený diagonálny trám.

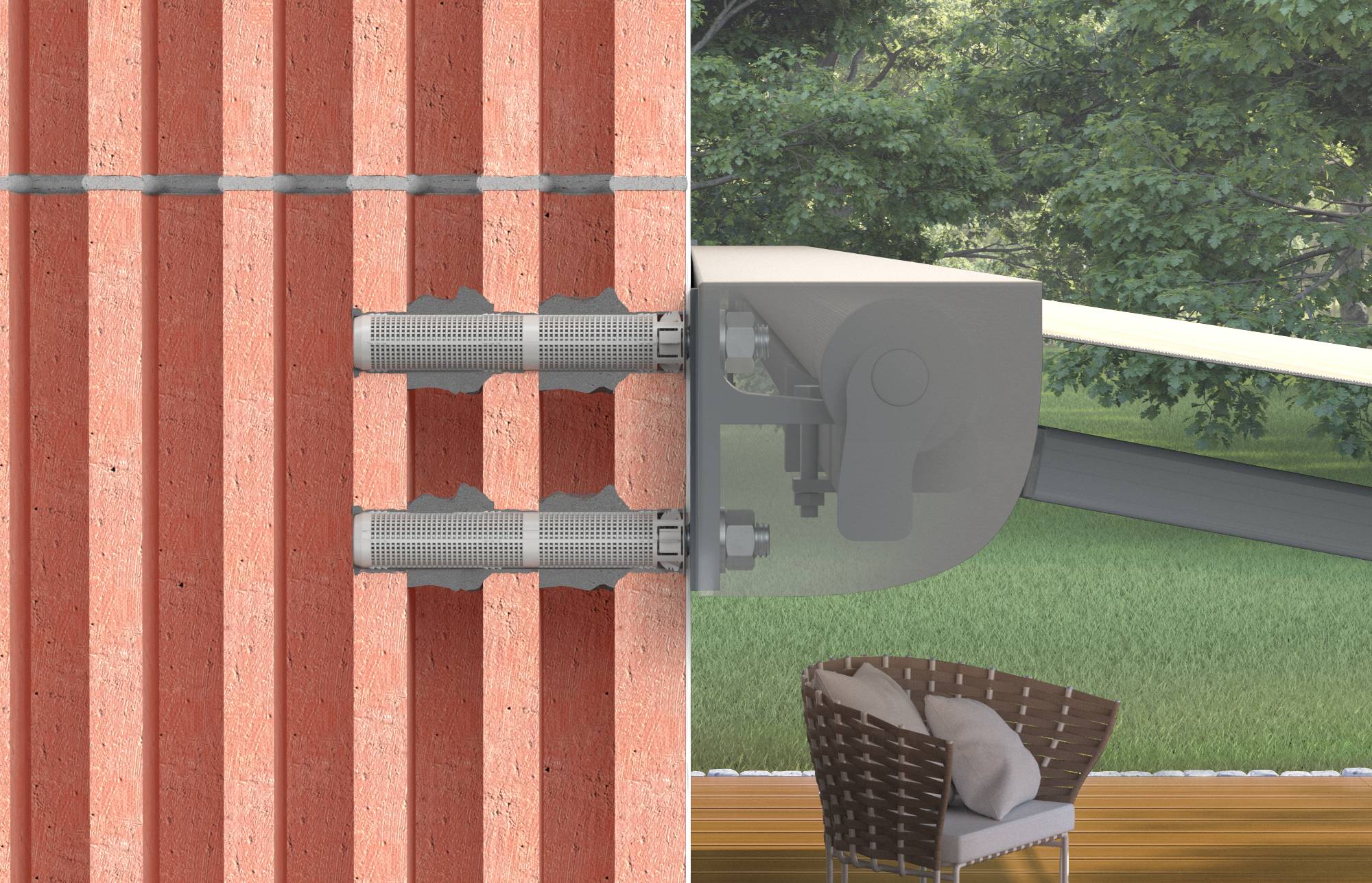

Zblízka upevňovacia konzola namontovaná na stene s dvoma skrutkami kotviaceho kovového ramena cez murovú stenu, znázornená v diagrame štruktúrnej inštalácie.

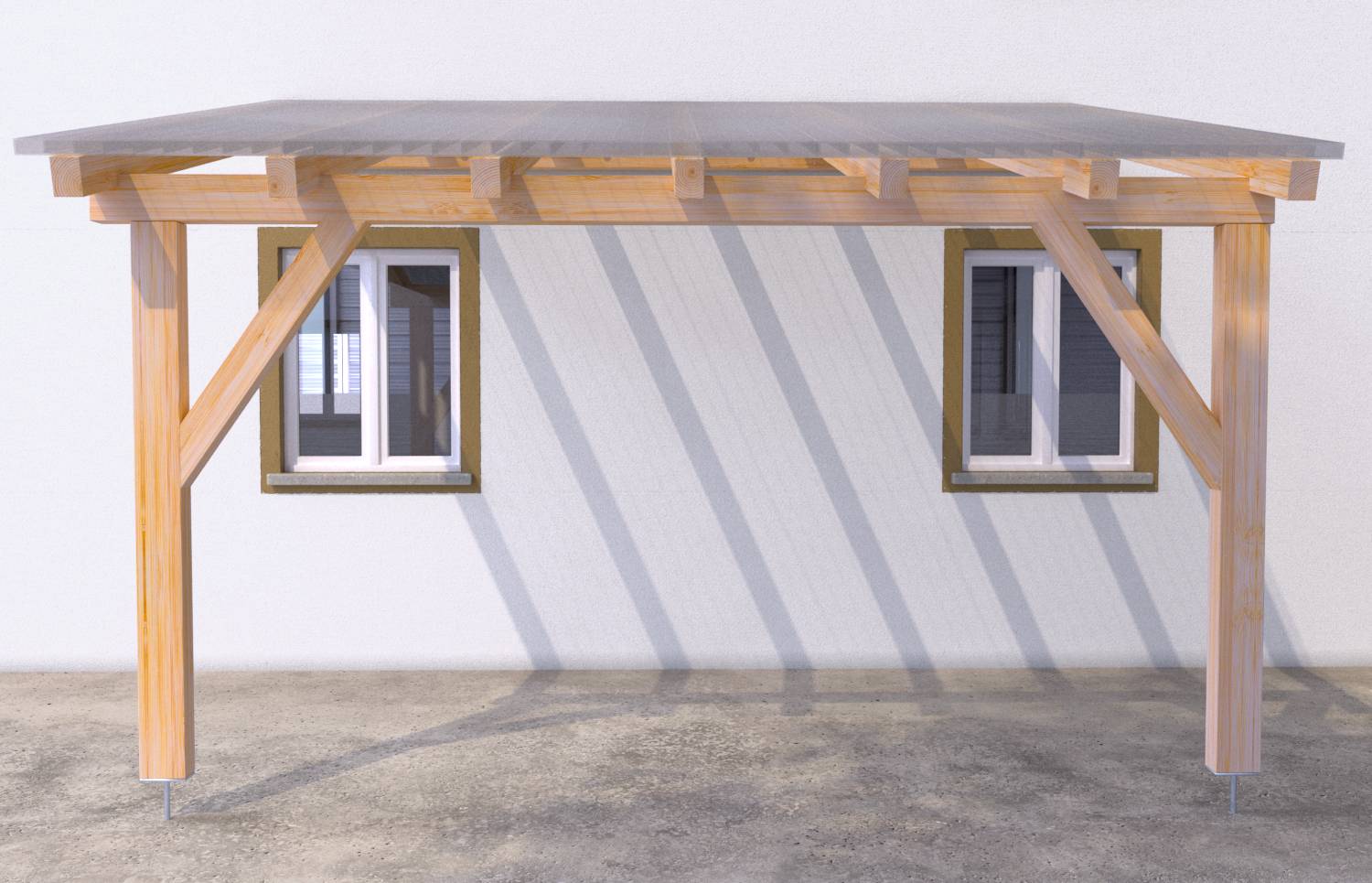

Pohľad z prednej strany jednoduchej drevenej pergoly na terasu so sklopenou strechou a dvoma podpornými bočnými stĺpikmi pri bielej stene.

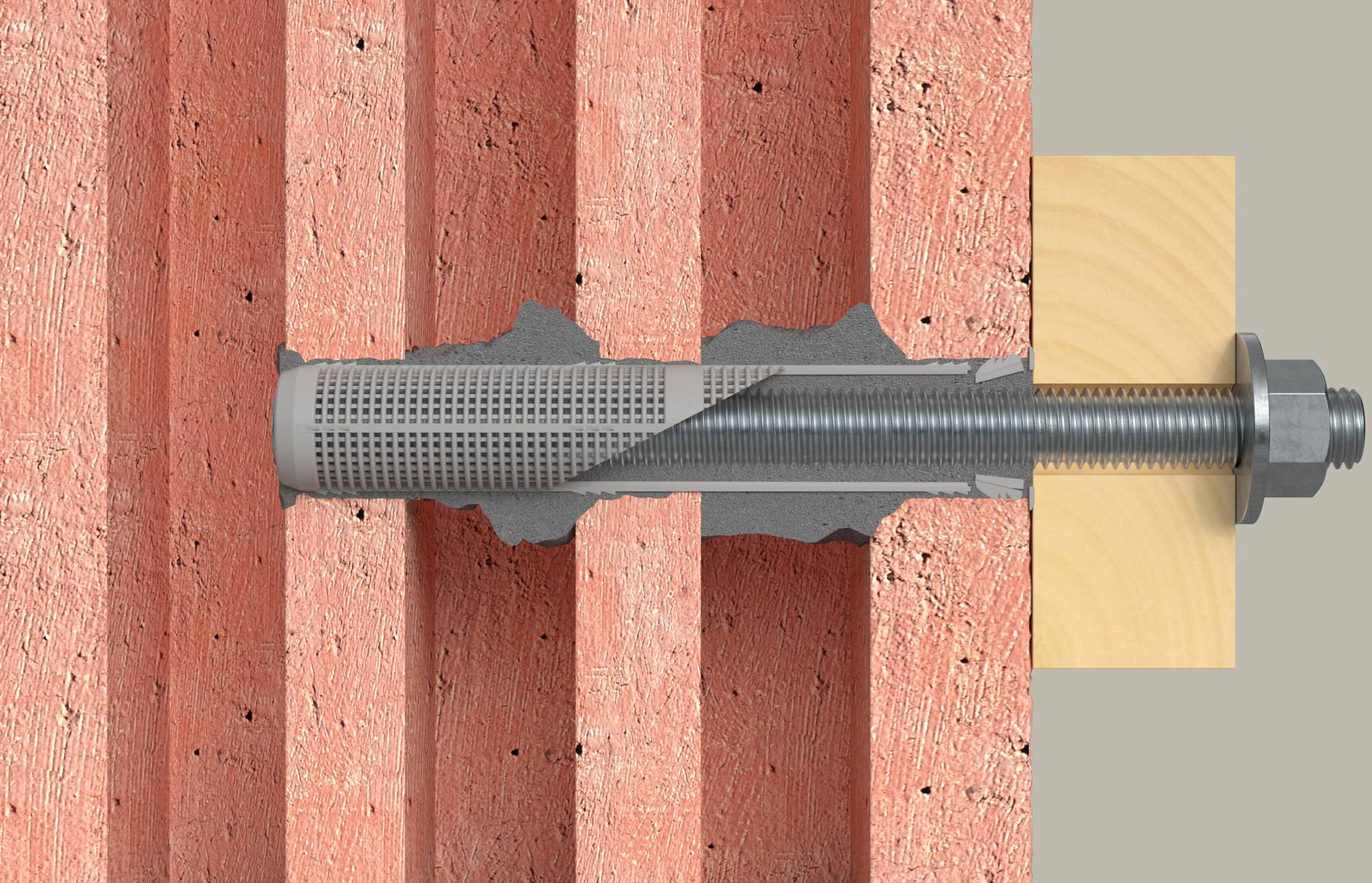

Priečny rez kotevného skrutkovacieho čapu upevňujúceho drevený blok na murovej stene z tehál, zobrazujúci rozširujúci sa čap vnútri muriva.

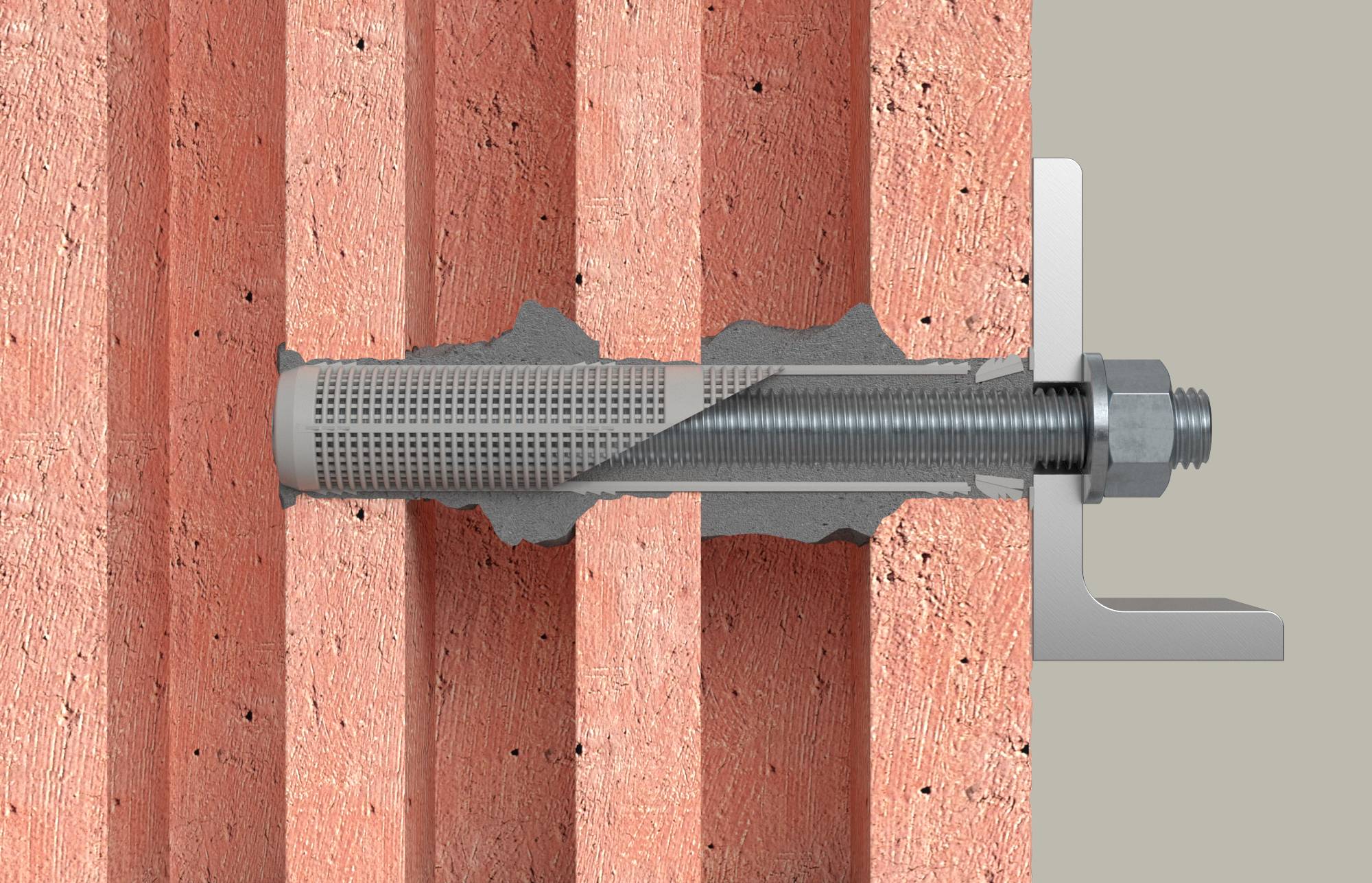

Priečny rez kotviaceho skrutkovacieho čapu fixovaného v murovanej stene, ktorý ukazuje rozširujúcu sa kovovú objímku vnútri muriva.

1/6

Doručenie: Št 8. 10.

30 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (35,76 € / kus)

35,76 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

(Ø): 16 mm

Kategória výrobku: injektážna kotevné puzdro

Materiál: plast

Dĺžka: 85 mm

Priemer skrutky: 9 mm

Rozmer.: (Ø x d) 16 mm x 85 mm

Vhodné pre: duté tehly
odľahčený betón
betón
vápennopieskové tehly dierované
vápennopieskové tehly plné
plná tehla
dutá pemza
duté dosky
pemza

Obsah: 50 ks

Vonkajší Ø: 16 mm

Hmotnosť: 0.004

UKCA: Nie je relevantné

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 477622 Fischer FIS H 16 x 85 K injektážna kotevné puzdro 85 mm 16 mm 41902 50 ks

Popis

Vstrekovacia hmoždinka fischer FIS HK plast je systémovým komponentom na použitie injektážnej malty fischer do tehlového muriva. Za týmto účelom sa kotviace puzdro vloží do vrtu a naplní sa injektážnou maltou zo základne kotviaceho puzdra. Keď sa kotevná tyč alebo kotva s vnútorným závitom nastavia, malta sa pritlačí cez priehradovú konštrukciu a pomocou tvarového spojenia sa spojí s dierovanou tehlou. To smeruje zaťaženie do stavebného materiálu. Objímku injektážnej kotvy možno použiť aj na premostenie nenosných vrstiev.

Tento text bol preložený strojovo.

Prevedenie

Objímka kotvy umožňuje optimálne tvarové uloženie do dierovanej tehly
Schválenie ETA
Mriežkovaná štruktúra kotvového puzdra znižuje spotrebu malty
Ostne: bez vypadnutia pri namontovaní nad hlavou
Strediace krídla fixujú kotviace tyče s rôznymi priemermi. To znižuje zložitosť a inventár.
