Fischer fischer DuoTec 10 S PH K NV sada hmoždiniek 50 mm 539027 1 sada

Znázornenie chirurgického nástroja s dlhou ihlou a skrutkou, používaného pri ortopedických zákrokoch.

Obal produktu. Fischer DuoTec 10 SPH sada rozperných hmoždiniek, 2 kusy. Informácie o zaťažení: 20 kg – 35 kg, v závislosti od materiálu. Vrátane skrutiek.

Sklenená vitrína naplnená bielym a oranžovým riadom: misky a šálky usporiadané v dvoch úrovniach v čistom poradí.

Políc s rôznofarebnými vedrami a sklenenými nádobami. Horné police majú väčšie vedrá, spodné police menšie nádoby.

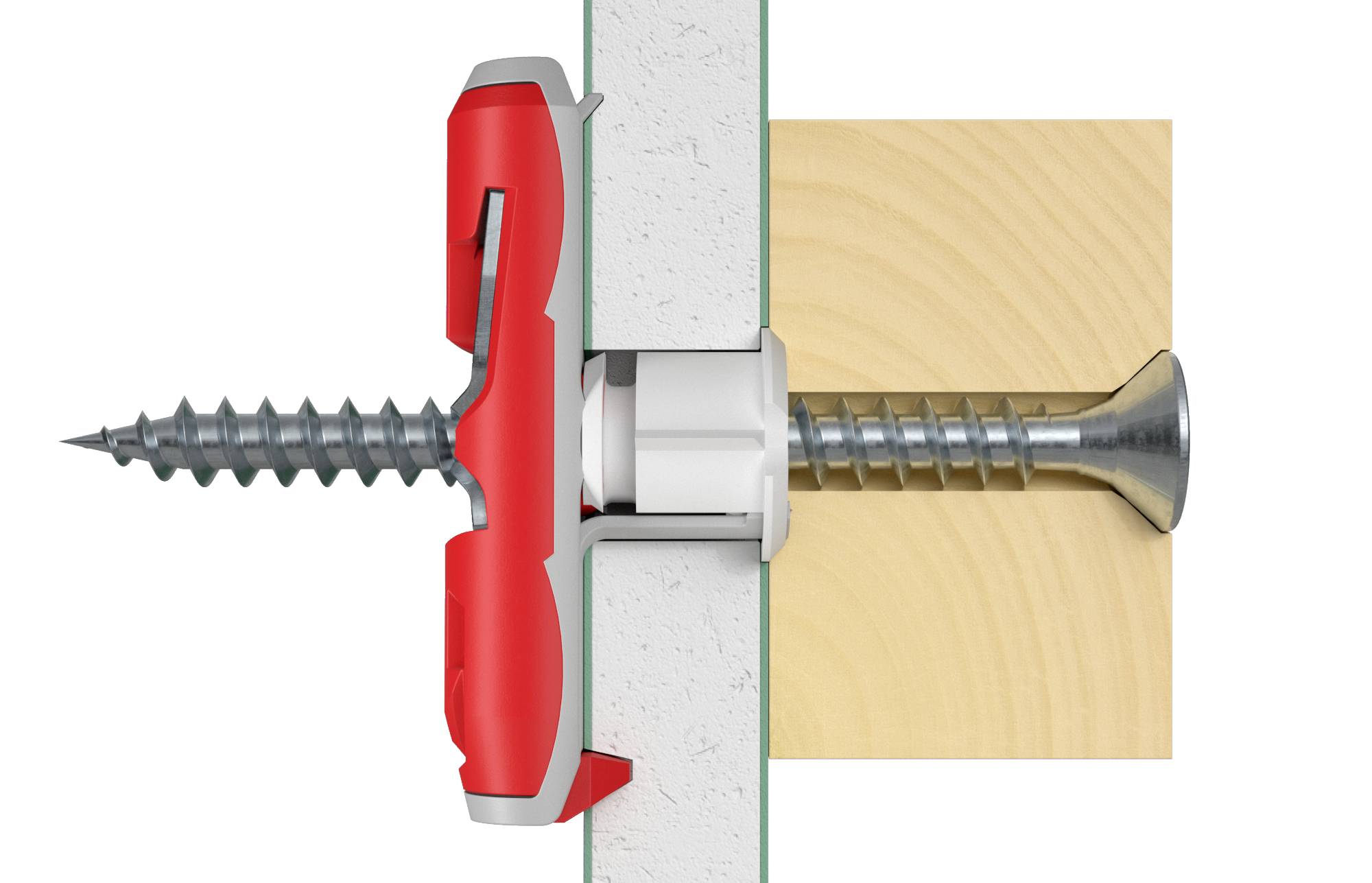

Ilustrácia hmoždinky v sadrokartónovej stene, ktorá drží skrutku a pripevňuje kus dreva na zadnej strane.

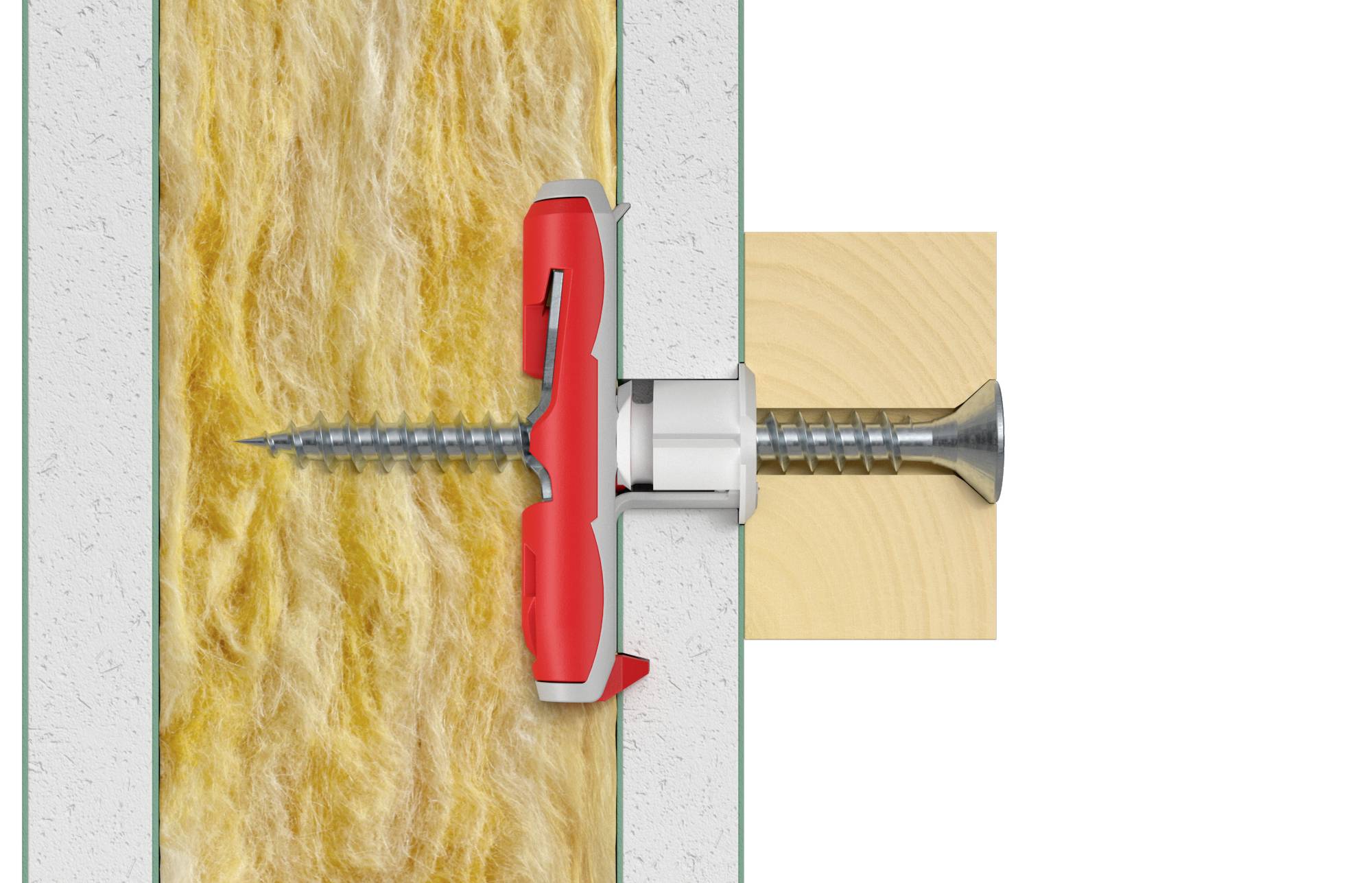

Znázornenie skladby steny: Skrutka s hmoždinkou upevnená cez rôzne vrstvy, vrátane tepelnej izolácie a dreva, v betónovej stene.

Vrták z pravej strany preniká materiálom s bodmi, čo predstavuje rezanie alebo vŕtanie.

Diagram mechanizmu, ktorý ukazuje, ako červená svorka zapadá do dutého povrchu. Šípka smeruje doprava.

Grafika skrutkovača, ktorý preniká do steny. Červený šípka ukazuje smer otáčania.

Diagram znázorňuje upevnenie súčiastky na betónovú stenu pomocou kotevného skrutného spoja. Červený šípka ukazuje smer montáže.

Diagram znázorňuje skrutkovací mechanizmus na stene s červenou rukoväťou. Šípka ukazuje na tyč, ktorá sa používa na upevnenie.

Obrázok znázorňuje červenú montáž hmoždinky v stene, so šípkou indikujúcou otáčanie v smere hodinových ručičiek.

Priečny rez hmoždinkou v stene so skrutkou vpravo. Skrutka s hákom ukazuje správnu montáž.

Diagram skrutky a hmoždinky v kuse dreva, s hákom a maticou. Malé začiarknutie znázorňuje správnu montáž.

Priečny rez montážou na stene s rotačným tesniacim mechanizmom; zobrazuje upevnenie v stavebníctve.

Ilustrácia upevňovacieho systému: hmoždinka s červeným vložením a skrutka namontovaná v betónovej štruktúre.

Priečny rez montážou rozpieraneho hmoždinky v betónovej stene. Červený hmoždinka sa pri uťahovaní skrutky rozpína a ukotví sa.

Vŕtačka preniká sprava do dreva a kovovej dosky. Červená šípka ukazuje smer otáčania vrtáku.

Diagram znázorňuje skrutku, ktorá je upevnená cez červený hmoždinkový držiak do steny zo dreva a betónu. Šípka ukazuje smer zaskrutkovania.

Obrázok kovového skrutkovacieho kotviaceho prvku, ktorý je upevnený v dreve a kove. Červená šípka ukazuje smer dotiahnutia.

Diagram znázorňuje, ako sa skrutka zasúva do hmoždinky v stene. Zaskrutkujte skrutku, aby ste zabezpečili upevnenie.

Priečny rez skrutkou zaskrutkovanou do steny pomocou hmoždinky. Hmoždinka je označená červenou farbou a znázorňuje upevnenie.

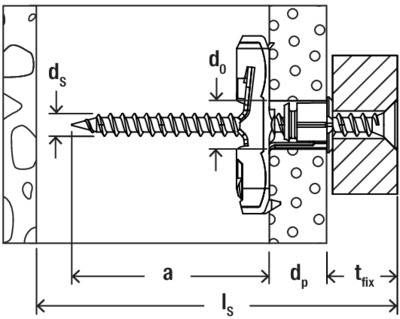

Výkres skrutkovacieho mechanizmu hmoždinky: skrutka v stene s rozmermi hmoždinky, skrutky a hrúbky steny.

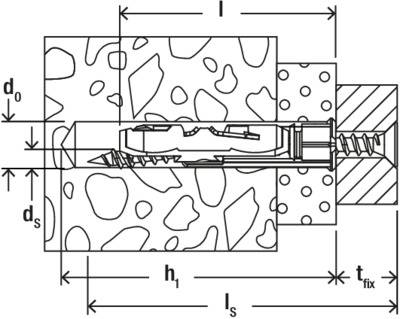

Diagram hmoždinky v betónovej stene. Popisy ukazujú priemer d0, ds, kotviaca hĺbka h1, vzdialenosť l, hrúbka steny tfix.

1/24

Datasheety: (PDF)

5 Set(y) (Posledné kusy skladom)

Počet

Set(y)

Celkom (13,99 € / kus)

€

Už len 5 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

fischer DuoTec 10 S PH so skrutkou s oválnou hlavou

Kombinácia dvoch materiálových komponentov pre vyšší výkon.
Golierové puzdro spevňuje vyvŕtaný otvor a umožňuje výrazne vyššie priečne zaťaženie.
Zakrivená rukoväť umožňuje cítiť prekážky pred inštaláciou.

Technické parametre

Kategória výrobku: sada hmoždiniek

Dĺžka: 50 mm

Obsah: 1 sada

Vonkajší Ø: 10 mm

Na stiahnutie

Datasheet

Datasheet 3066082 Fischer fischer DuoTec 10 S PH K NV sada hmoždiniek 50 mm 539027 1 sada

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3066082 Fischer fischer DuoTec 10 S PH K NV sada hmoždiniek 50 mm 539027 1 sada

Informácie

Informácie 3066082 Fischer fischer DuoTec 10 S PH K NV sada hmoždiniek 50 mm 539027 1 sada

Popis

Nylonová hmoždinka fischer DuoTec pre vysoké ťahové a priečne zaťaženie vďaka 2 komponentom. Jednoduchá inštalácia s malým priemerom vyvŕtaného otvoru 10 mm a krátkym naklápacím prvkom aj v úzkych a izolovaných dutinách. Jednoduchá predmontáž, hmoždinka nespadne do vyvŕtaného otvoru ani bez skrutky. Žiadne rezanie a tým oslabenie sadrokartónu. Výklopný prvok sa automaticky otvára za doskou a dáva jej nosnosť. Vďaka flexibilnému držiaku skrutiek z nehrdzavejúcej ocele možno hmoždinku použiť so skrutkami do dreva a drevotriesky alebo metrickým háčikom a závitovými tyčami s poistnými maticami. Keď vyvŕtané otvory zasiahnu pevné stavebné materiály, funguje to ako rozperná hmoždinka. Dodávaný okrúhly hák je optimálne prispôsobený naklápacej hmoždinke fischer DuoTec. To zaručuje dokonalé držanie.
