Fischer univerzálna hmoždinka 30 mm 579153 50 ks

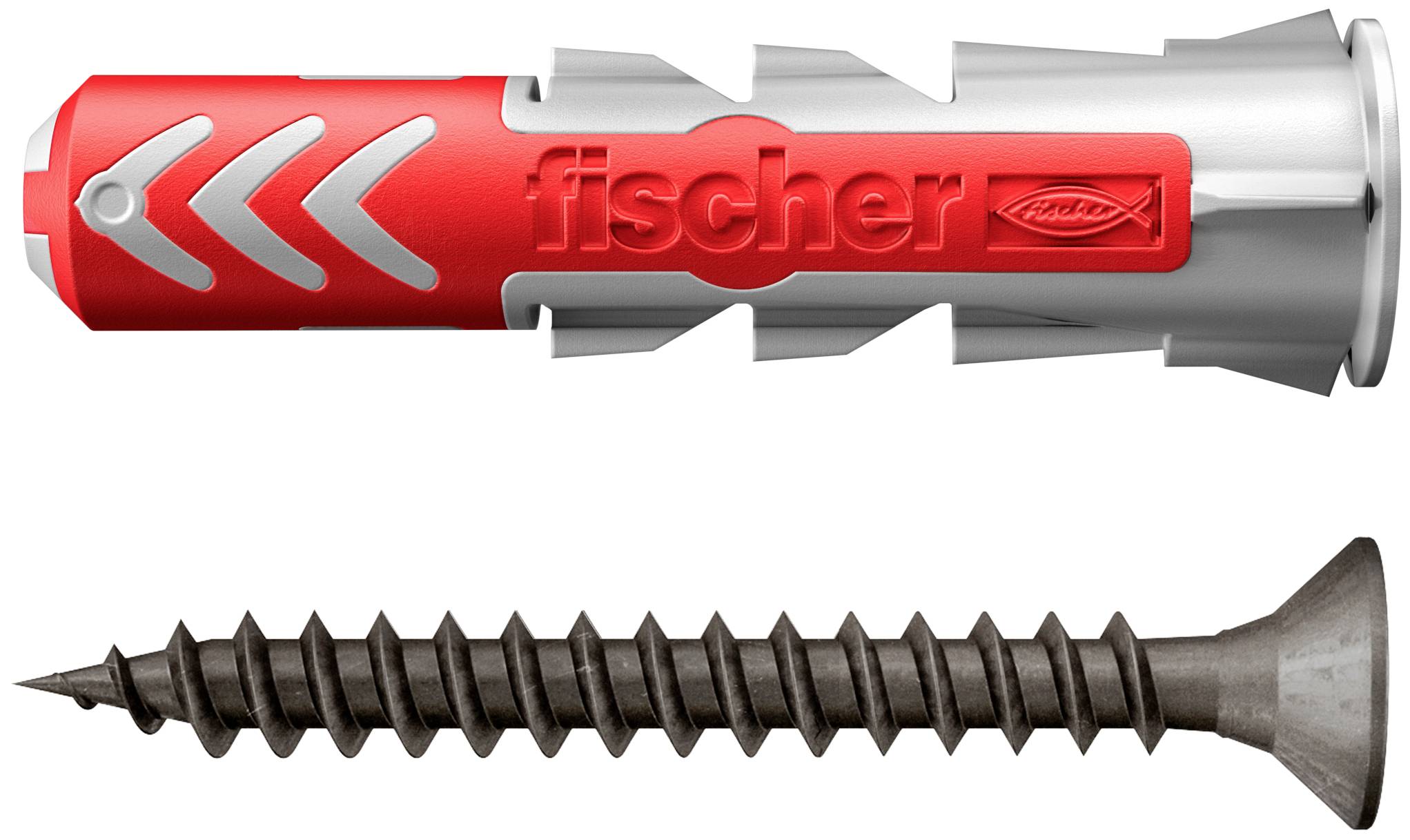

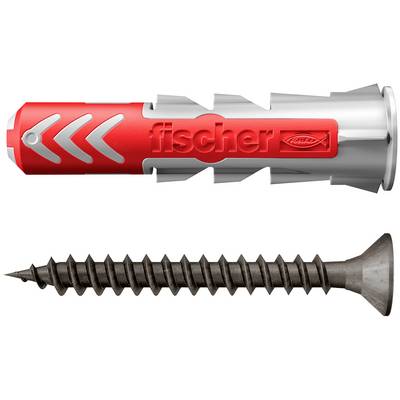

Červená zásuvka Fischer nad čiernym zapusteným skrutkom, zobrazená ako pár upevňovacieho hardvéru na bielom pozadí.

Na háčikoch na stene visí tri čierno-červené bundy, pričom na ľavom kraji je čiastočne viditeľná ďalšia bunda.

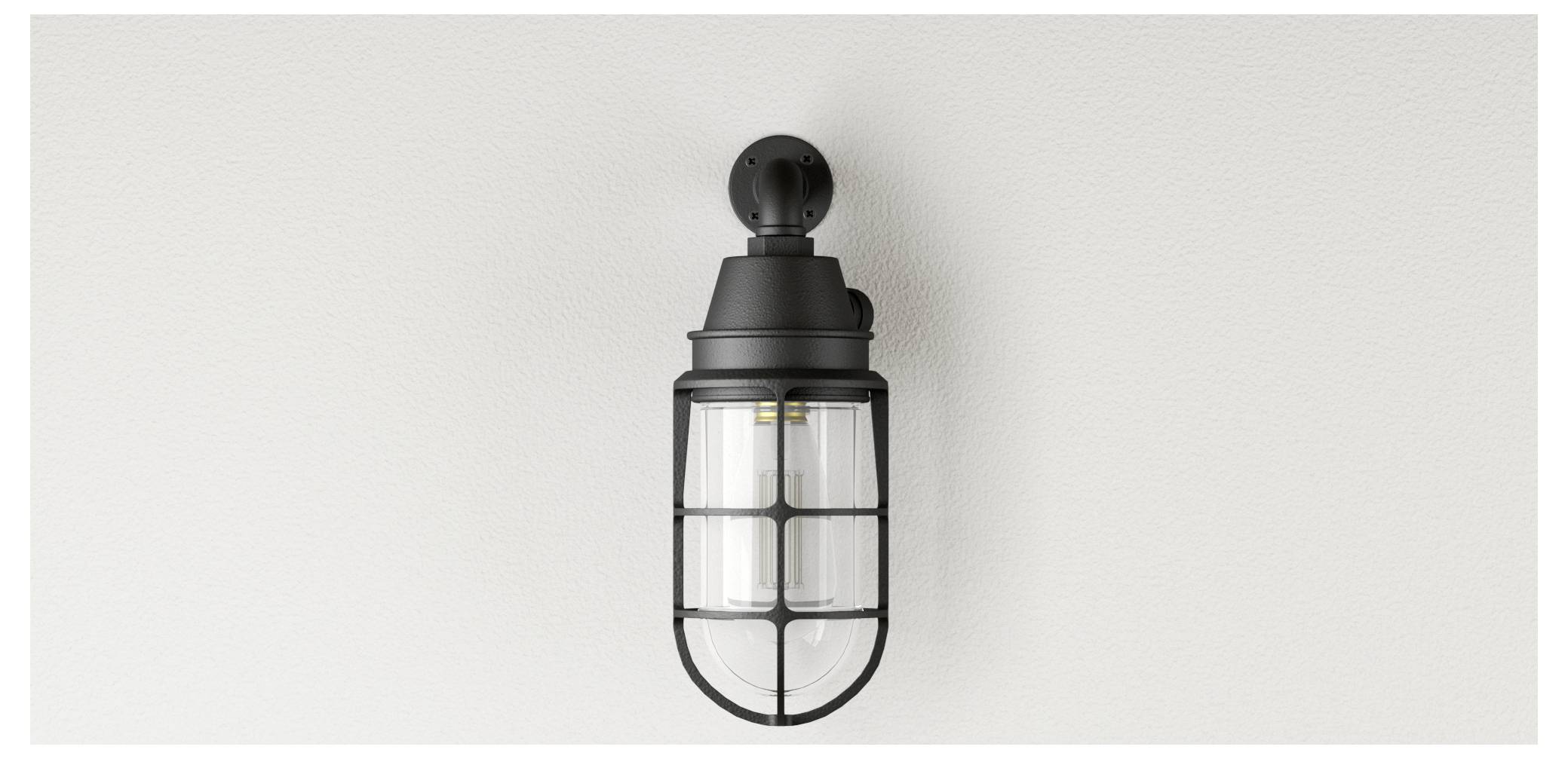

Čierna priemyselná nástenná lampa na svetlosivej stene, umiestnená v strede obrázka.

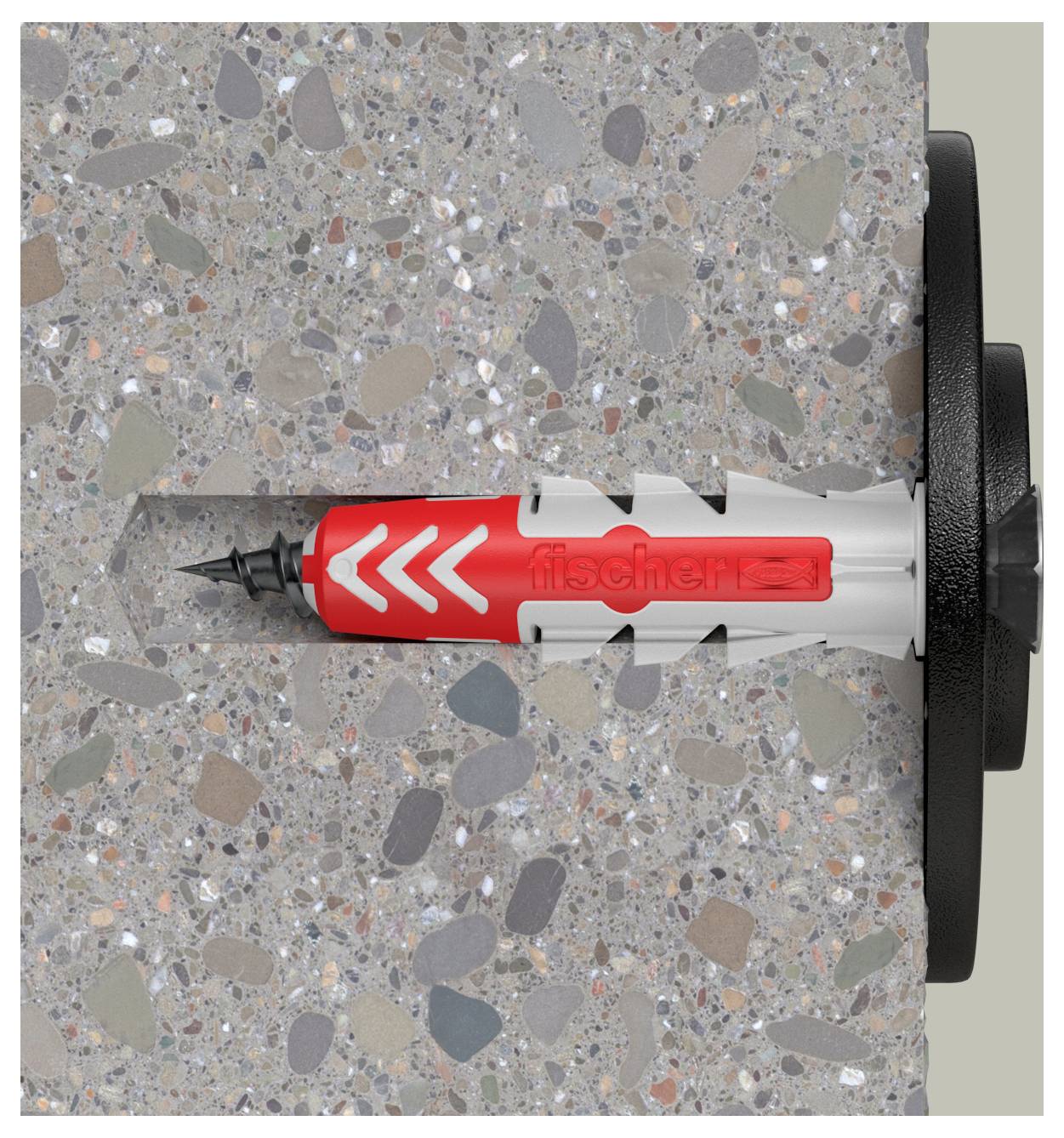

Kotva v stene Red Fischer vyvŕtaná do betónovej steny, zobrazená v priečnom reze s kotvou rozširujúcou sa za povrchom.

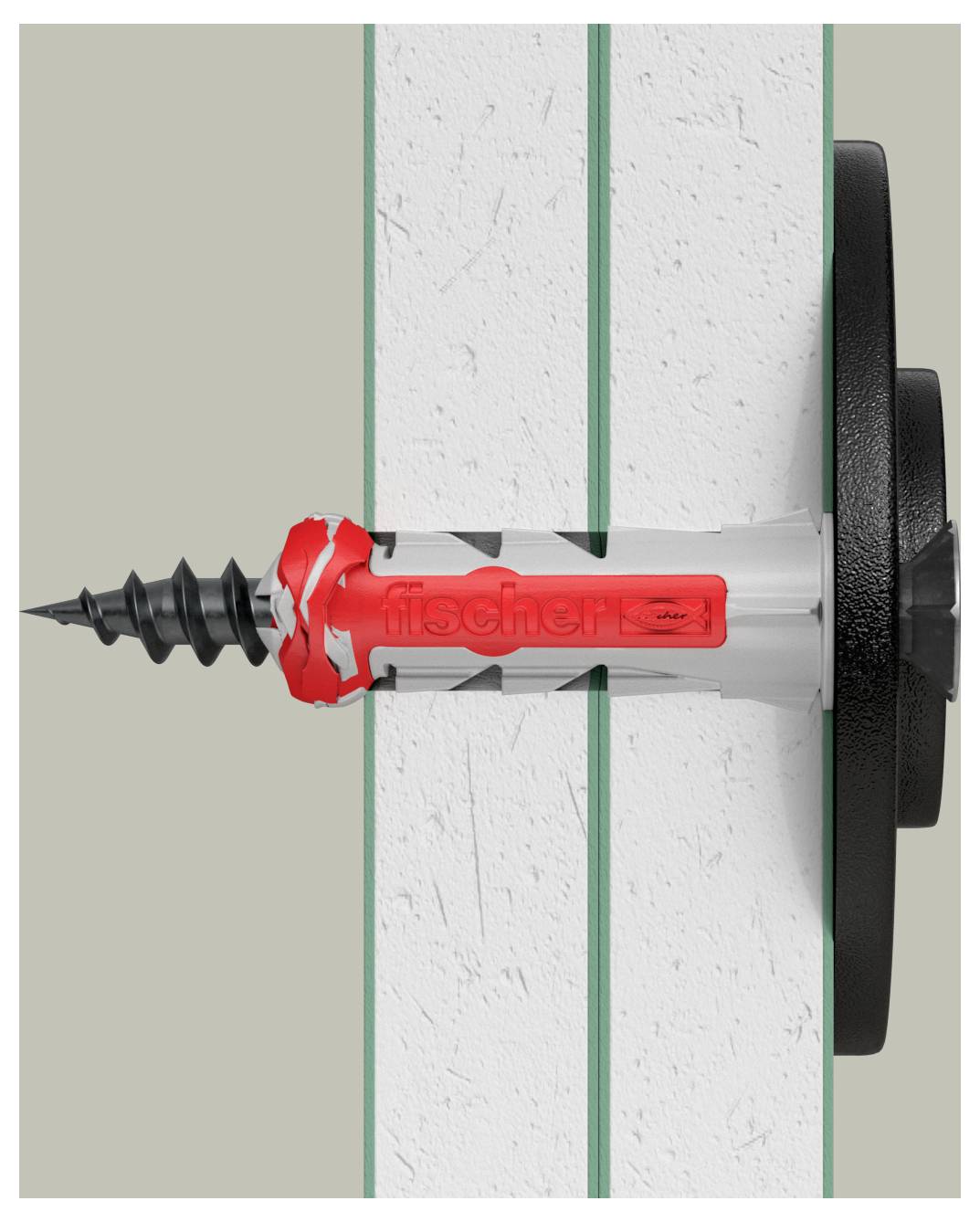

Zblízka kotva na izoláciu Fischer zarazená cez vonkajšiu izolačnú vrstvu do základnej steny, s čiernou skrutkou vyčnievajúcou von.

Kotva so skrutkou s čiernou skrutkou je nainštalovaná vodorovne do drevenej dosky, čo znázorňuje kotvu, ktorá sa upína v materiáli.

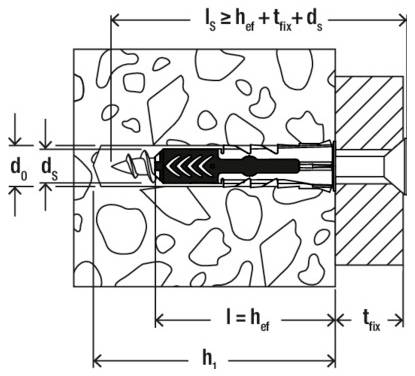

Technická schéma kotvy steny nainštalovanej v betóne, zobrazujúce kotvu, hĺbku otvoru, dĺžku zapustenia a označené rozmery d0, ds, h1, hef, s a tfix.

Schéma skrutky zapustenej v betóne s červenou šípkou ukazujúcou na exponovaný závitovaný koniec.

Vrták s krútením prechádzajúci cez vertikálnu kovovú platňu, s červenou šípkou označujúcou smer vrtáka doprava.

Ilustrácia vrtáka prerezávajúceho vrstvenú stenu alebo dosku, s červenou šípkou ukazujúcou smer vŕtania a malou ikonou označujúcou správny uhol vŕtania alebo použitie.

Kotvica do steny sa vkladá do vyvrtaného otvoru v stene, so šípkami ukazujúcimi tlačenie kotvy dovnútra.

Zblízka snímka skrutky čiastočne zasunutej do dosky zo svetlého dreva, pričom špička skrutky vyčnieva z pravého okraja do dreva.

Diagram kotviacich skrutiek vloženej cez stenu alebo panel, ktorý zobrazuje červený spojovací prvok rozširujúci sa do základného materiálu sprava doľava.

Diagram rozťahovacieho betónového kotevného skrutku v stene pri stúpaní skrutky v smere hodinových ručičiek, ktorý ukazuje, ako sa materiál pevne chytá.

Diagram znázorňujúci kotvu na stenu, ktorá sa otáča v smere hodinových ručičiek do dutej steny, pričom sa rozširuje, keď sa skrutka chytá do steny.

Diagram zobrazujúci kotvu do steny se skrutkou, ktorá sa zťahuje do vrstvového materiálu, ukazujúci expanziu vnútri steny a šípku otáčajúcu sa v smere hodinových ručičiek.

Diagram kotvy steny v omietke so skrutkou zasunutou do steny a červenými šípkami znázorňujúcimi, ako sa vytahuje von, aby sa upevnila armatúra.

Prierez kotviacou skrutkou steny nainštalovanou cez panel do dutiny, ktorý znázorňuje rozťahujúcu sa červenú kotvu stisnutú k stene.

Diagram steny s kotvou: skrutkou poháňaný expanzný zástrčka sa upevňuje vo vnútri vrstvovitého materiálu steny, pričom červené šípky ukazujú, ako sa napína smerom von.

Ilustrácia červeného a sivého upevňovacieho prvku alebo kotviaceho skrutky, ktorá zabezpečuje dve prekrývajúce sa panely, zobrazené v bočnom pohľade.

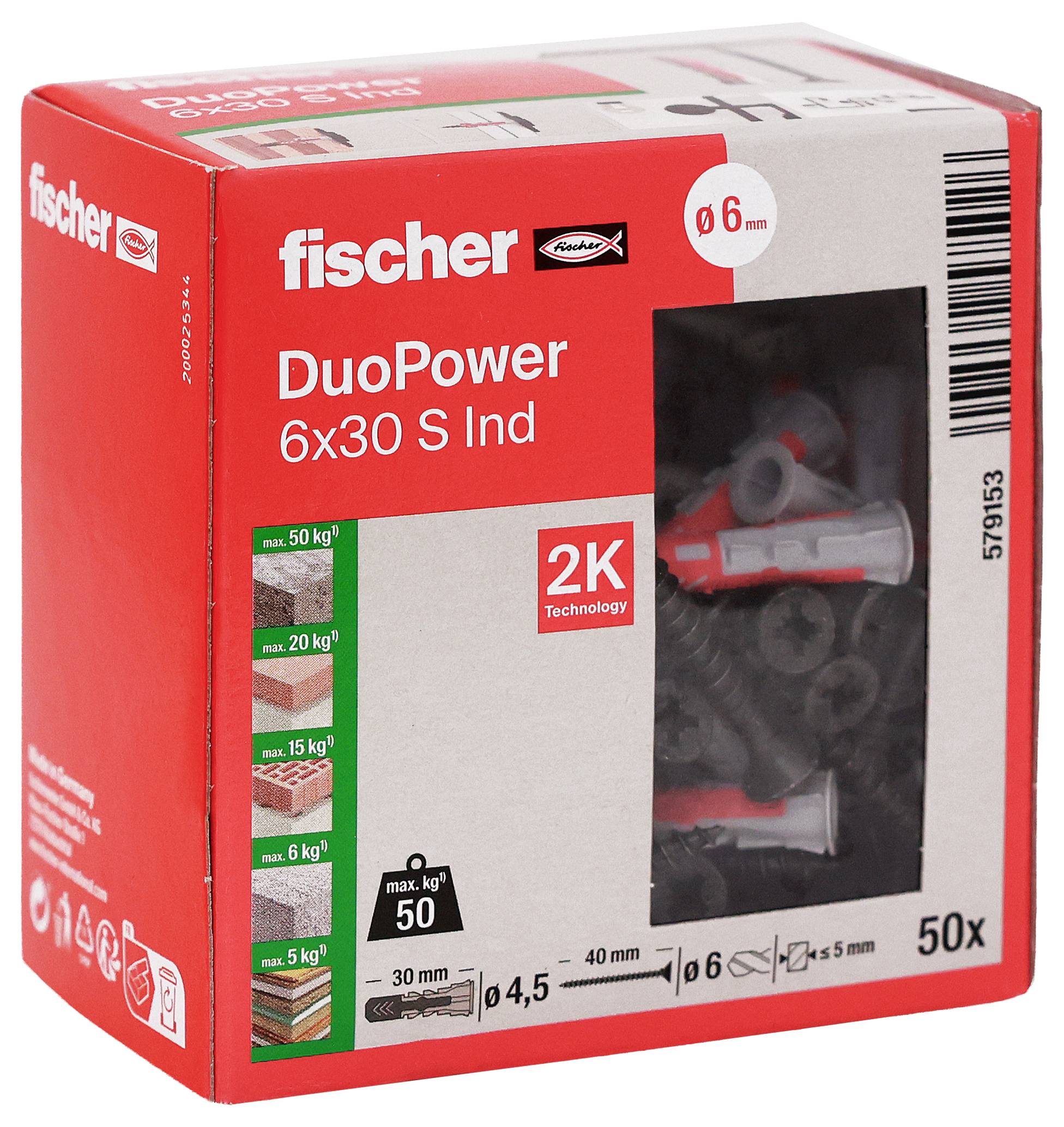

Balenie kotiev Fischer DuoPower 6x30 S do steny, označené '50x' a '50 kg,' s oknom zobrazujúcim červeno-sivé zástrčky vo vnútri.

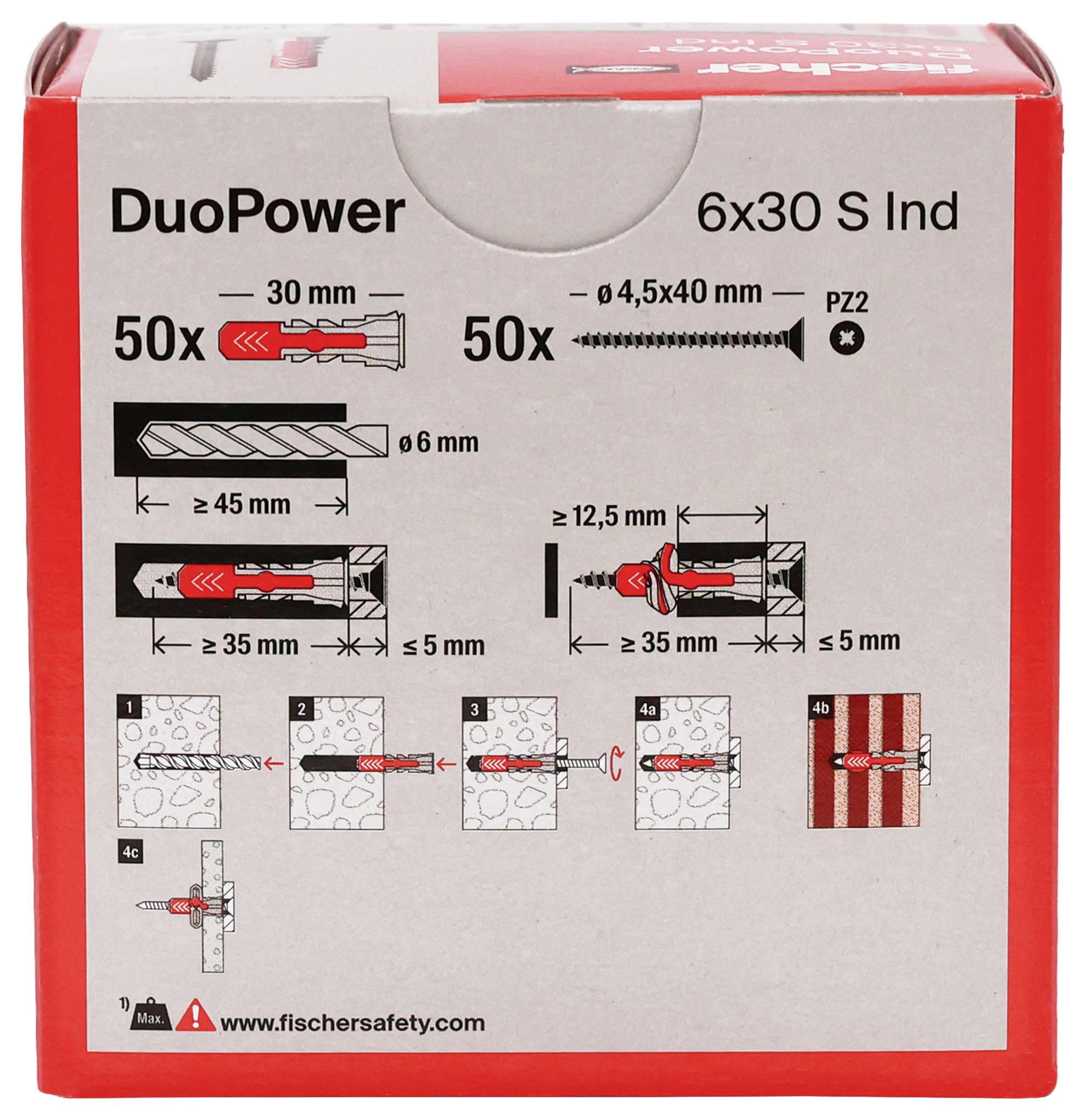

DuoPower 6x30 S Priemyselná sťahovacia kotva - krabica s inštalačnými diagramami, veľkosťami vrtákov, rozmermi skrutiek a krokmi na použitie záťaže.

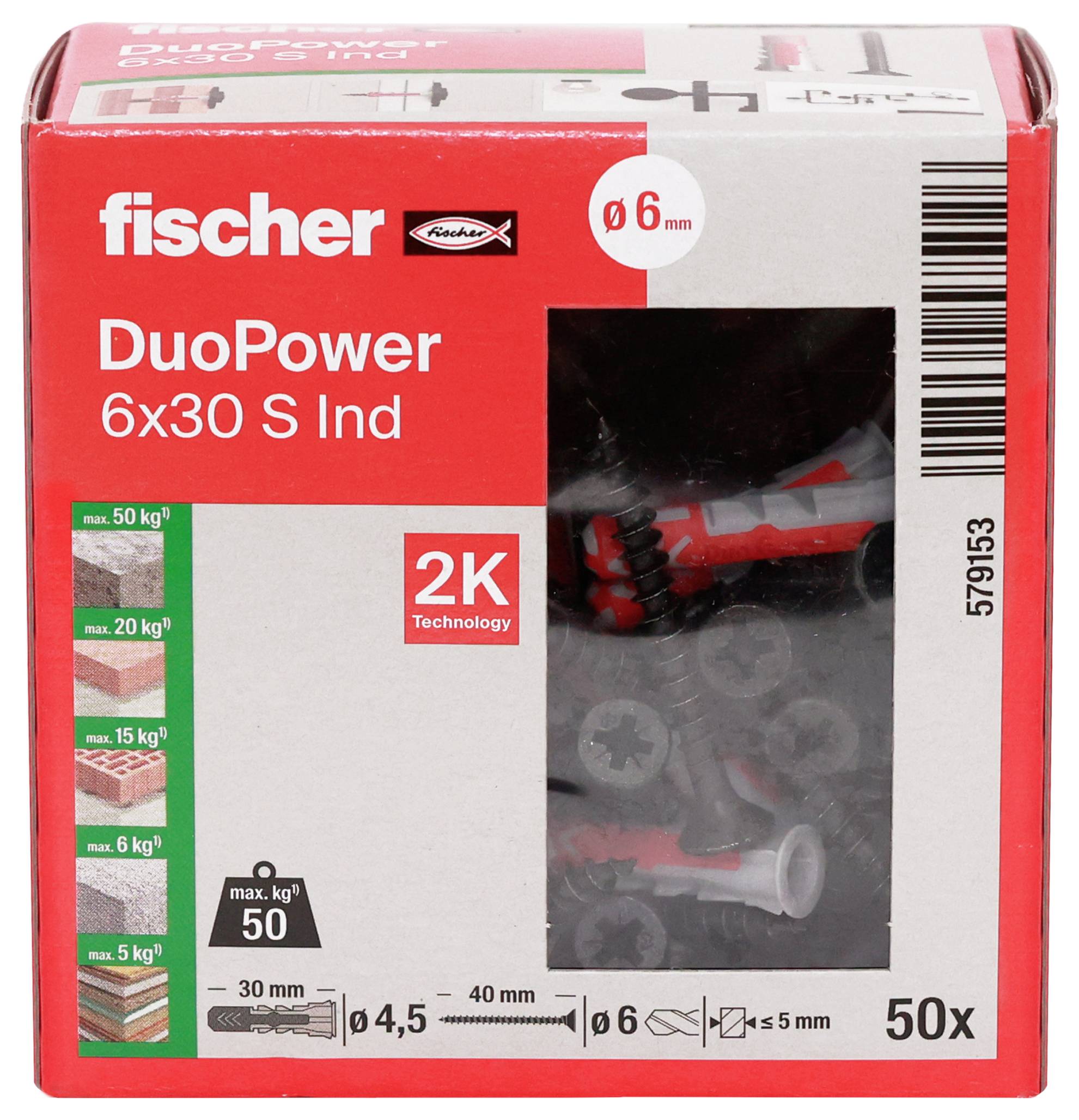

Krabica fischer DuoPower 6x30 S Ind plastových hmoždiniek, balenie 50 kusov, červeno-biely obal s oknom produktu a ikonami zaťaženia.

1/23

Datasheety: (PDF)

30 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (18,99 € / kus)

€

Nahlásiť právny incident

Hlavné benefity

fischer DuoPower 6 x 30 S s čiernymi pozinkovanými skrutkami v priemyselnom prevedení

Kombinácia dvoch materiálových komponentov pre zvýšený výkon.
Bezpečné funkcie pre plné (rozptyľujúce sa) a perforované a panelové stavebné materiály (klopy/uzly).
Jednoduchá inštalácia: úzky okraj hmoždinky zabraňuje jej prílišnému zasunutiu do vyvŕtaného otvoru.
Najlepšia možná spätná väzba od hmoždinky - cítite, že hmoždinka je dokonale usadená.
Vrátane zodpovedajúcej čiernej pozinkovanej skrutky pre špeciálne aplikácie s priemyselným vzhľadom.

Technické parametre

Minimálna hĺbka vŕtaného otvoru: 45 mm
Minimálna hĺbka zaskrutkovania: 35 mm
Minimálna hrúbka panelu: 12,5 mm
Skrutky do drevotriesky/dreva: 4,5 x 40 mm
Kvalita materiálu: 2-zložkový
Menovitý priemer vrtáka: 6 mm
Pohon: PZ2
Farba: šedá
Vhodné pre šesťhranné skrutky do dreva: Áno
Montáž cez otvor: Áno
Vhodné na upevnenie pomocou káblových zväzkov: Nie
S okrajom: Áno
So skrutkou: Áno
Predmontáž: Áno
Montáž s dištančným uchytením: Nie

Kategória výrobku: univerzálna hmoždinka

Materiál: plast

Dĺžka: 30 mm

Vhodné pre: betón
Pórobetón
sadrokartóny
duté tehly
drevo
vápennopieskové tehly dierované
vápennopieskové tehly plné
prírodný kameň
pórobetón
drevotrieska
plná tehla
Zobraziť viac

Obsah: 50 ks

Vlastnosti: vr. skrutky

Pohon: krížová dražka Pozidriv

Tvar hlavy: šesťhran

Na stiahnutie

Datasheet

Datasheet 3760697 Fischer univerzálna hmoždinka 30 mm 579153 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760697 Fischer univerzálna hmoždinka 30 mm 579153 50 ks

Popis

fischer DuoPower je inteligentný dvojzložkový kolík s tromi princípmi fungovania. Inteligentný univerzálny kolík je vhodný na upevnenie vo všetkých stavebných materiáloch. To umožňuje širokú škálu aplikácií s iba jedným kolíkom. fischer DuoPower sa prispôsobuje stavebnému materiálu a vďaka trom funkčným princípom – skladaniu, rozťahovaniu a uzlovaniu – dosahuje najvyššie hodnoty zaťaženia. Vynikajúca spätná väzba od hmoždinky pri zaskrutkovaní skrutky poskytuje dodatočnú úroveň bezpečnosti.
