fischertechnik education Agile Production Simulation 24V MINT Kits tréningový a simulačný model simulácia výroby Agile P

Efektívnosť, agilnosť a flexibilita sú nevyhnutné pri výstavbe súčasných a budúcich tovární.

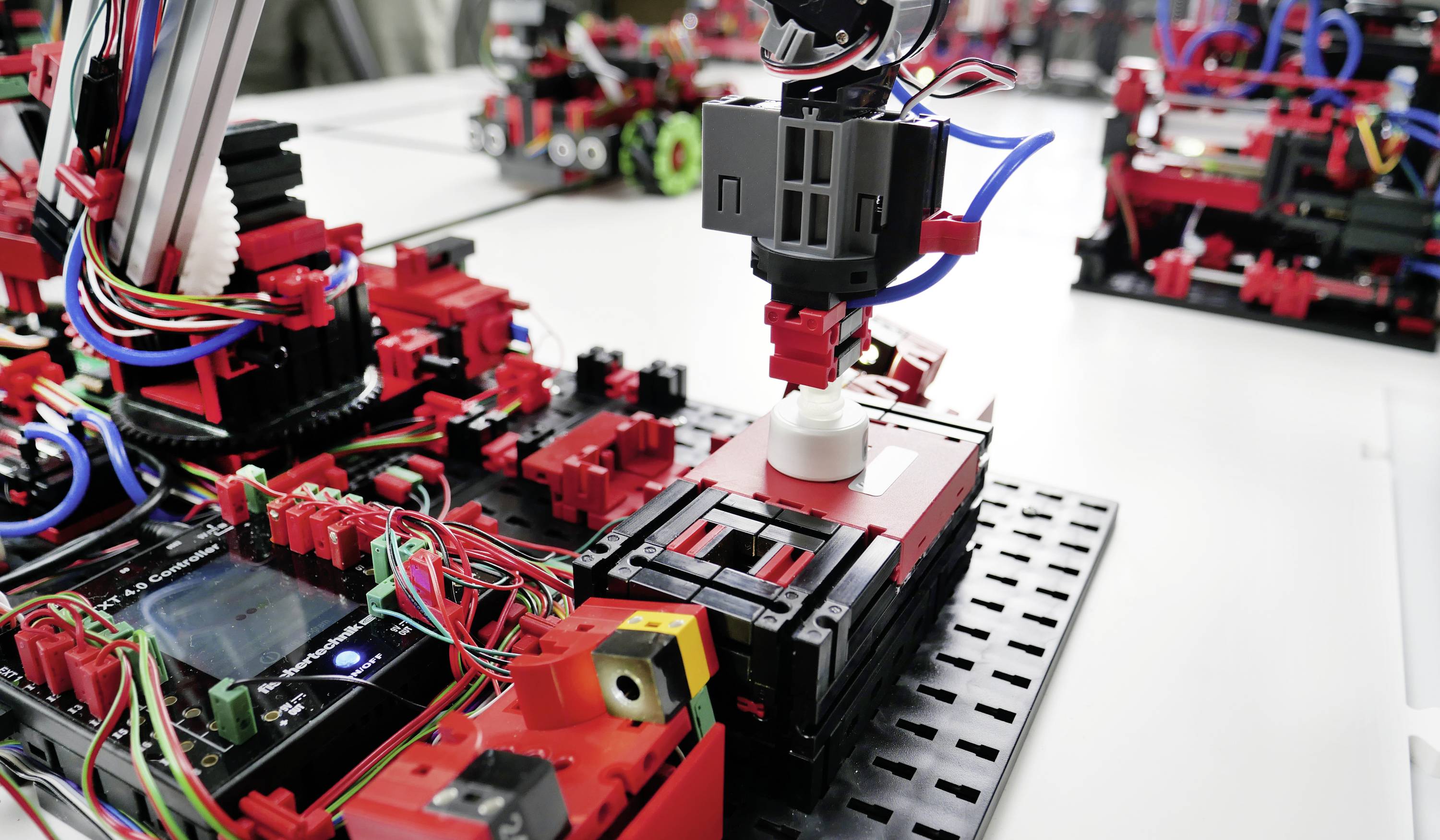

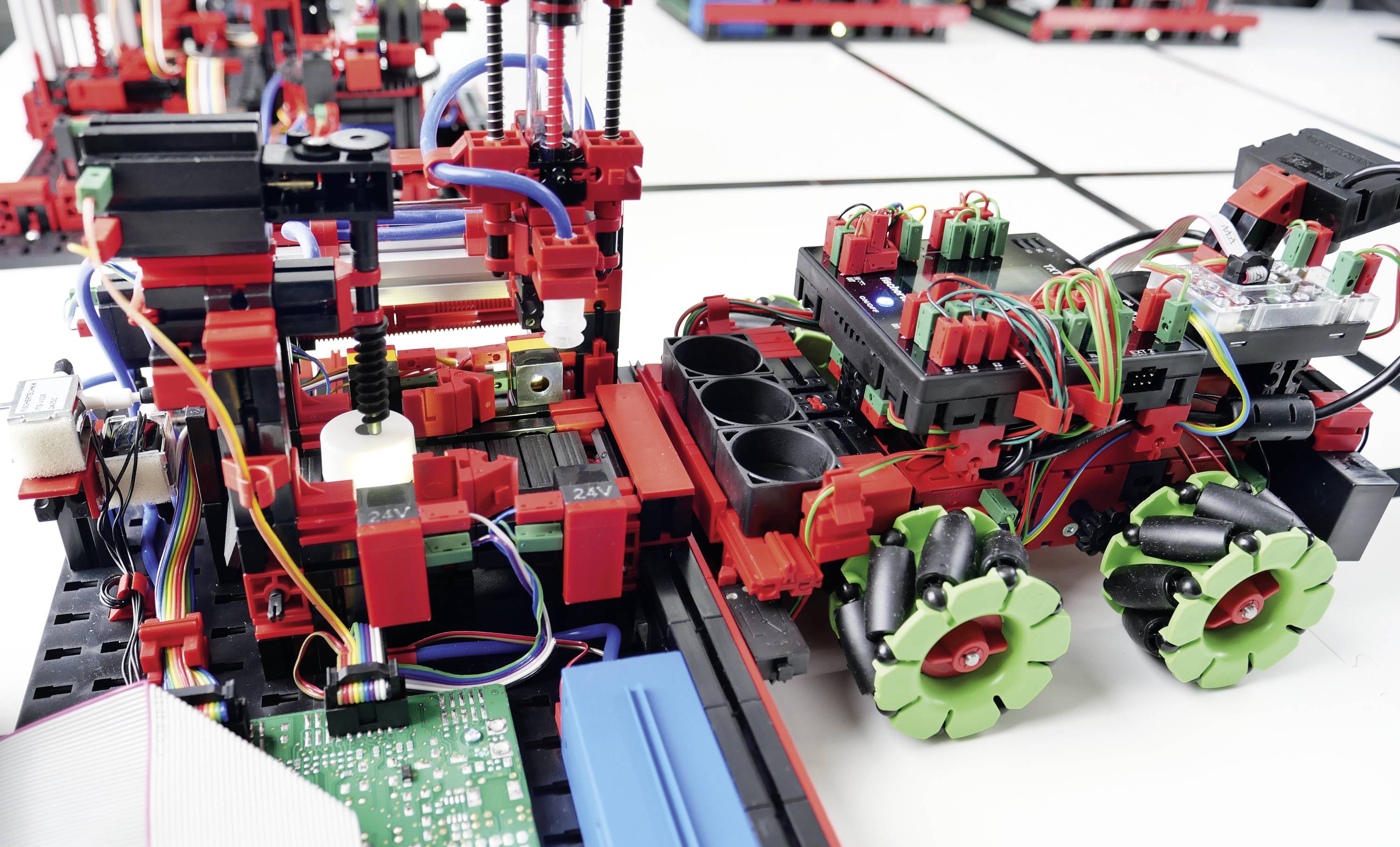

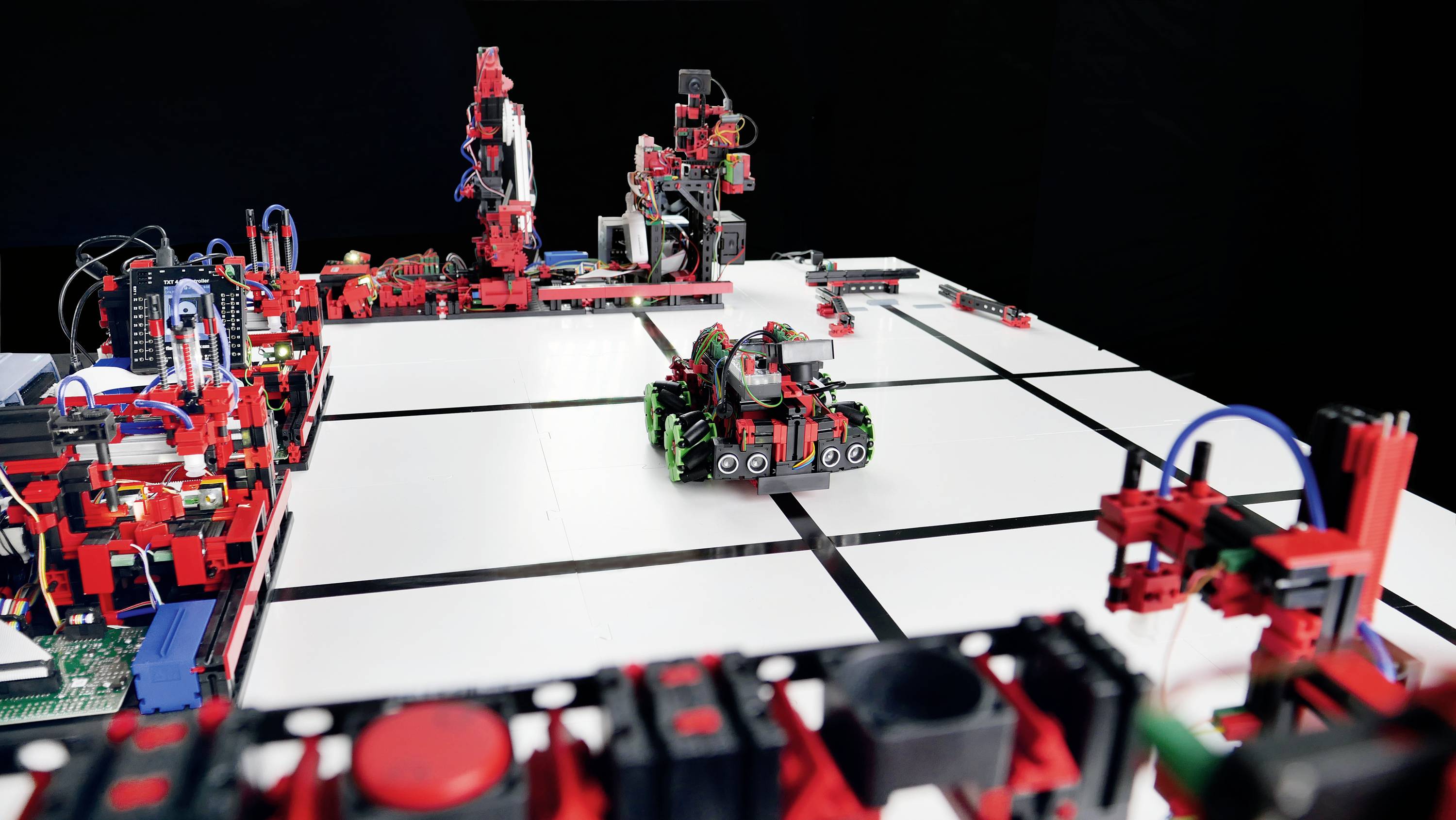

fischertechnik teraz predstavuje tréningový model takejto flexibilnej a modulárnej továrne – Agile Production Simulation. Továreň pozostáva z jednotlivých modulov, ako sú vstup a výstup tovaru, výškový sklad, frézovacia stanica, vŕtacia stanica, zabezpečenie kvality s AI. Dopravný systém bez vodiča flexibilne prepravuje obrobky medzi jednotlivými stanicami a zabezpečuje flexibilný výrobný proces, ktorý možno prispôsobiť požiadavkám zákazníka. Továreň je možné rozšíriť o pec, ďalšie vŕtacie alebo frézovacie stanice a ďalšie dopravné systémy bez vodiča.
Každý obrobok obsahuje NFC tag, na ktorý sú zapísané výrobné údaje (farba obrobku, čas dodania, čas uskladnenia a vyskladnenia, uskutočnené výrobné kroky, vykonaná kontrola kvality). Rôznofarebné obrobky (biela, červená, modrá) prechádzajú rôznymi výrobnými procesmi, a preto prechádzajú rôznymi stanicami v továrni a majú rozdielne časy priechodnosti.

Továreň je riadená centrálnym ovládačom (Raspberry Pi 4 Model B), ktorý je zosieťovaný s ovládačmi jednotlivých továrenských modulov PLC Siemens S7 1200 vo verzii 24V. Centrálne riadenie komunikuje cez štandardizované rozhranie VDA 5050 AGV a riadi prepravné objednávky pre AGV. Na komunikáciu sa používa protokol MQTT (Message Queuing Telemetry Transport).

Továreň je tiež pripojená cez WiFi router do cloudu fischertechnik, ktorý obsahuje online obchod pre zákazníkov na objednávanie obrobkov. Okrem toho sú k dispozícii palubné dosky na kontrolu objednávok, vizualizáciu stavu továrne a určenie kľúčových údajov. Aby sa simulovala vzdialená údržba, obrázky zachytené pohyblivou kamerou v továrni sa zobrazujú na prístrojovej doske, aby bolo možné na diaľku sledovať stav továrne.

Fyzicky sú základové dosky jednotlivých modulov v továrni navzájom spojené pomocou princípu pero a drážka, aby vytvorili koherentnú základnú dosku. K otvoreným koncom je možné pridať ďalšie moduly a nakonfigurovať ich na palubnej doske.

Didaktický sprievodný materiál okrem podrobného úvodu do manipulácie s továrňou ponúka rozsiahly učebný materiál. Obsah zahŕňa napríklad základy Industry 4.0, modulárnu výrobu, inteligentné siete, ľudsko-technologickú organizáciu, digitálne dvojča, vyhodnocovanie dát zo senzorov v reálnom čase a mnoho ďalšieho.
