fischertechnik Fabriksimluation 24V Simulačný model 24 V

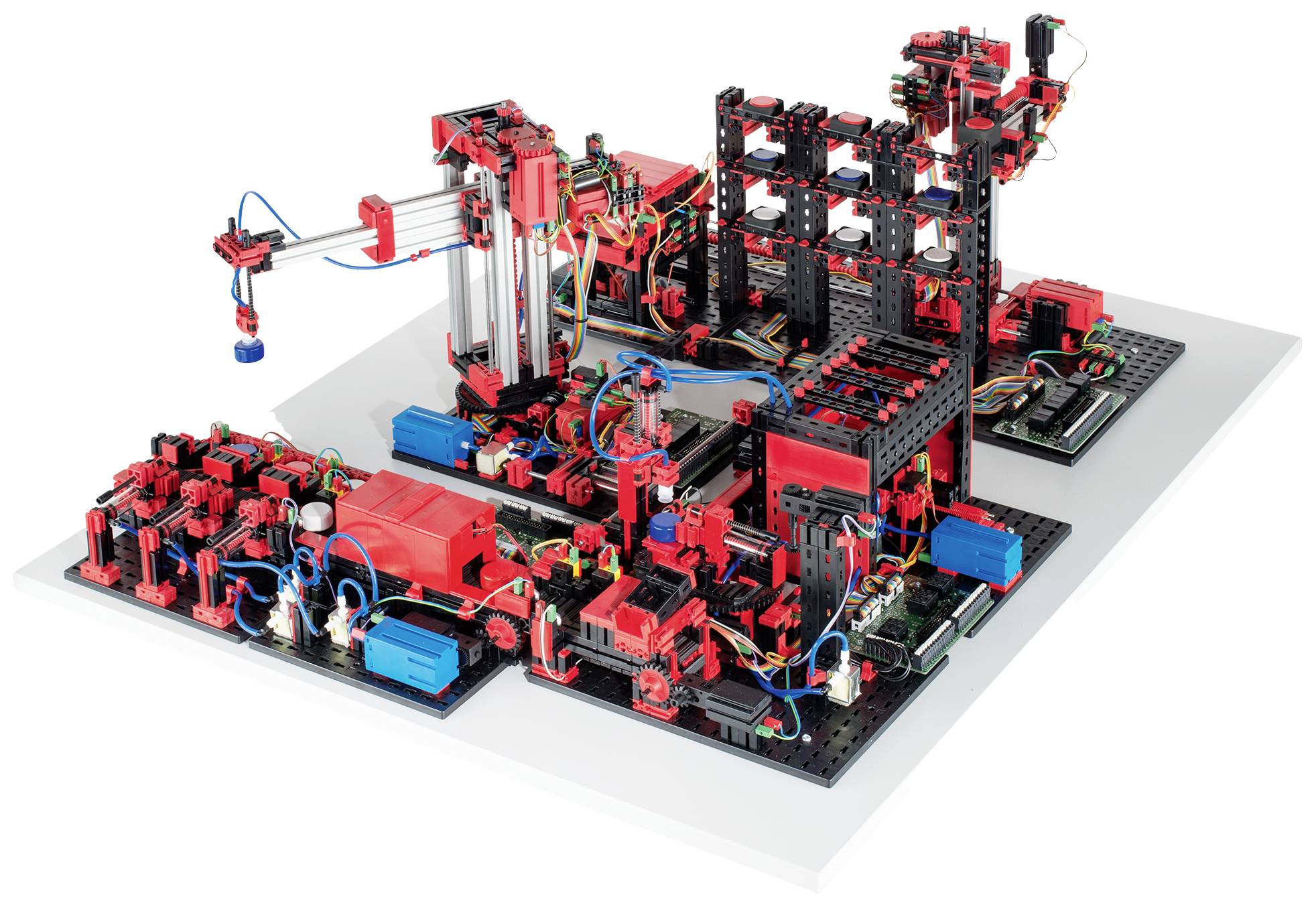

Model robota zostavený z červených a čiernych stavebných dielcov a káblov na bielom pozadí, zobrazujúci technické a mechanické komponenty.

Mladí dospelí sústredeným spôsobom pracujú so zložitým mechanickým zariadením s červenými a čiernymi komponentmi v učebni.

Skupinka mladých ľudí sa zhromažďuje okolo stavebného projektu z farebných legokociek, ktorý je vystavený na stole. Všetci sa usmievajú a s nadšením sa naň pozerajú.

1/3

Doručenie: Št 17. 9.

Počet

Celkom (3 621,95 € / kus)

3 621,95 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Továrenská simulácia 24V

Ideálny tréningový, simulačný a demonštračný model pre tréning a ďalšie vzdelávanie, priemyselnú automatizáciu a Priemysel 4.0/digitalizáciu
Hotový, stabilný tréningový model
Model je upevnený na stabilnej drevenej doske a je zabalený v pevnej kartónovej krabici
Voliteľne dostupné v štandardnom napätí 9V, ako aj v celosvetovom priemyselnom štandarde 24V
UPOZORNENIE: 24V riadenie PLC je povinné pre prevádzku

Technické parametre

Prúdová spotreba: I = cca 4,8A
Digitálne vstupy: 22
Analógové vstupy 0-10V DC: 1
Rýchle vstupy počítadla: 5 alebo 10 (s detekciou smeru)
Výstupy 24V: 35

Kategória výrobku: Simulačný model

Prevádzkové napätie: 24 V

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2861949 fischertechnik Fabriksimluation 24V Simulačný model 24 V

Popis

Kombinácia modelov triediacej linky s rozpoznávaním farieb, multiprocesorová stanica s pecou, automatizovaný vysokoregálový sklad a vákuová sacia podložka. Uzavretý materiálový cyklus: Obrobky sa odoberú zo skladu s výškovými regálmi, spracujú sa v spracovateľskej stanici, potom sa triedia podľa farby v triediacom systéme a potom sa opäť ukladajú do skladu s výškovými regálmi.

Pripojenie k riadeniu SPS: Model má plošný spoj s relé pre zmenu smeru otáčania motorov. Všetky vstupy a výstupy sú vyvedené ako na krabicové konektory (26-pin, mriežka 2,54mm), tak aj na svorkovnice so zásuvnými svorkami (push-in).

Tento text bol preložený strojovo.

Rady

Ďalší učebný materiál:

Inovatívny učebný materiál od fischertechnik vám pomôže sprostredkovať technické poznatky praktickým spôsobom a priblížiť ich vašim školákom, študentom alebo praktikantom. Sprievodná didaktická brožúra s učiteľským a učebným materiálom ponúka názorné modely a úlohy na rýchlu prípravu hodiny a obsahuje problémy a ich riešenie, písomky a šablóny na kopírovanie.Učebné materiály si môžete bezplatne stiahnuť na portáli eLearning.
