fischertechnik Transportband 24V Simulačný model 24 V

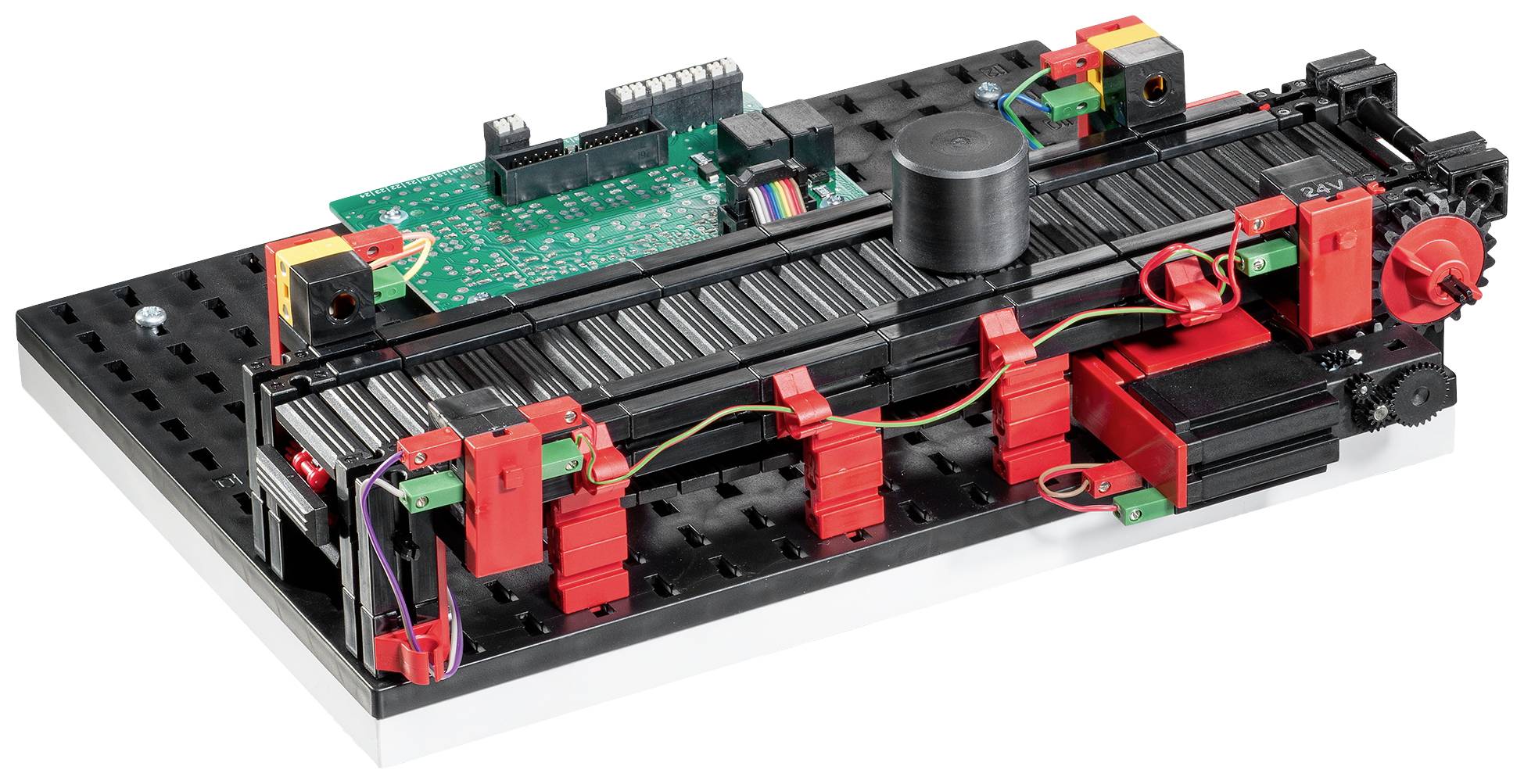

Elektronický model s čiernym a červeným krytom, zobrazujúci technické vnútorné komponenty vrátane dosky plošných spojov, pripojení a motorov.

Niekoľko mladých dospelých pracuje v laboratóriu na technickom projekte s červenými a čiernymi robotickými modelmi.

Niekoľko osôb sa zhromažďuje okolo stola s technickým modelom pozostávajúcim z červených a čiernych súčiastok, pričom sa usmievajú a diskutujú.

1/3

4 Ks

Počet

Celkom (319,00 € / kus)

€

Už len 4 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Dopravný pás 24V

Ideálny tréningový, simulačný a demonštračný model pre vzdelávanie a školenia, priemyselnú automatizáciu a Priemysel 4.0/digitalizáciu
Plne zostavený a stabilný tréningový model
Model je umiestnený na pevnom drevenom podstavci a zabalený v pevnej kartónovej krabici.

Technické parametre

Prúdová spotreba: I = cca 4,8A
Digitálne vstupy: 22
Analógové vstupy 0-10V DC: 1
Rýchle vstupy počítadla: 5 alebo 10 (s detekciou smeru)
Výstupy 24V: 35

Prevádzkové napätie: 24 V

Kategória výrobku: Simulačný model

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2861950 fischertechnik Transportband 24V Simulačný model 24 V

Popis

Dopravný pás s dĺžkou 275 mm prepravuje obrobky s priemerom až 29 mm. Niekoľko dopravných pásov môže byť spojených tak, aby vytvorili dopravný pás ľubovoľnej dĺžky. Model je možné ideálne kombinovať s tréningovým modelom „3-osový robot s uchopovačom“.

Pripojenie k riadeniu SPS: Model má plošný spoj s relé pre zmenu smeru otáčania motorov. Všetky vstupy a výstupy sú vyvedené ako na krabicové konektory (26-pin, mriežka 2,54mm), tak aj na svorkovnice so zásuvnými svorkami (push-in).

Tento text bol preložený strojovo.

Rozsah dodávky

XS motor (jednosmerný motor)
tlačidlo (koncový spínač)
2x fototranzistor
2x svetelná závora LED

Rady

Ďalší učebný materiál:

Inovatívny učebný materiál od fischertechnik vás podporí pri sprostredkovaní technického poznania praktickým spôsobom a jeho priblížení vašim žiakom, študentom alebo praktikantom. Sprievodná didaktická brožúra s učiteľským a učebným materiálom ponúka názorné modely a úlohy na rýchlu prípravu hodiny a obsahuje problémy a ich riešenie, písomky a šablóny na kopírovanie.Učebné materiály si môžete bezplatne stiahnuť na portáli eLearning.
