Fluke 1777, Power Quality Analyzer sieťový analyzátor s funkciou záznamníka, vr. prúdových klieští

Žlté elektrické meracie zariadenie s niekoľkými pripojenými káblami zobrazuje namerané údaje na digitálnom displeji.

Ilustračný obrázok

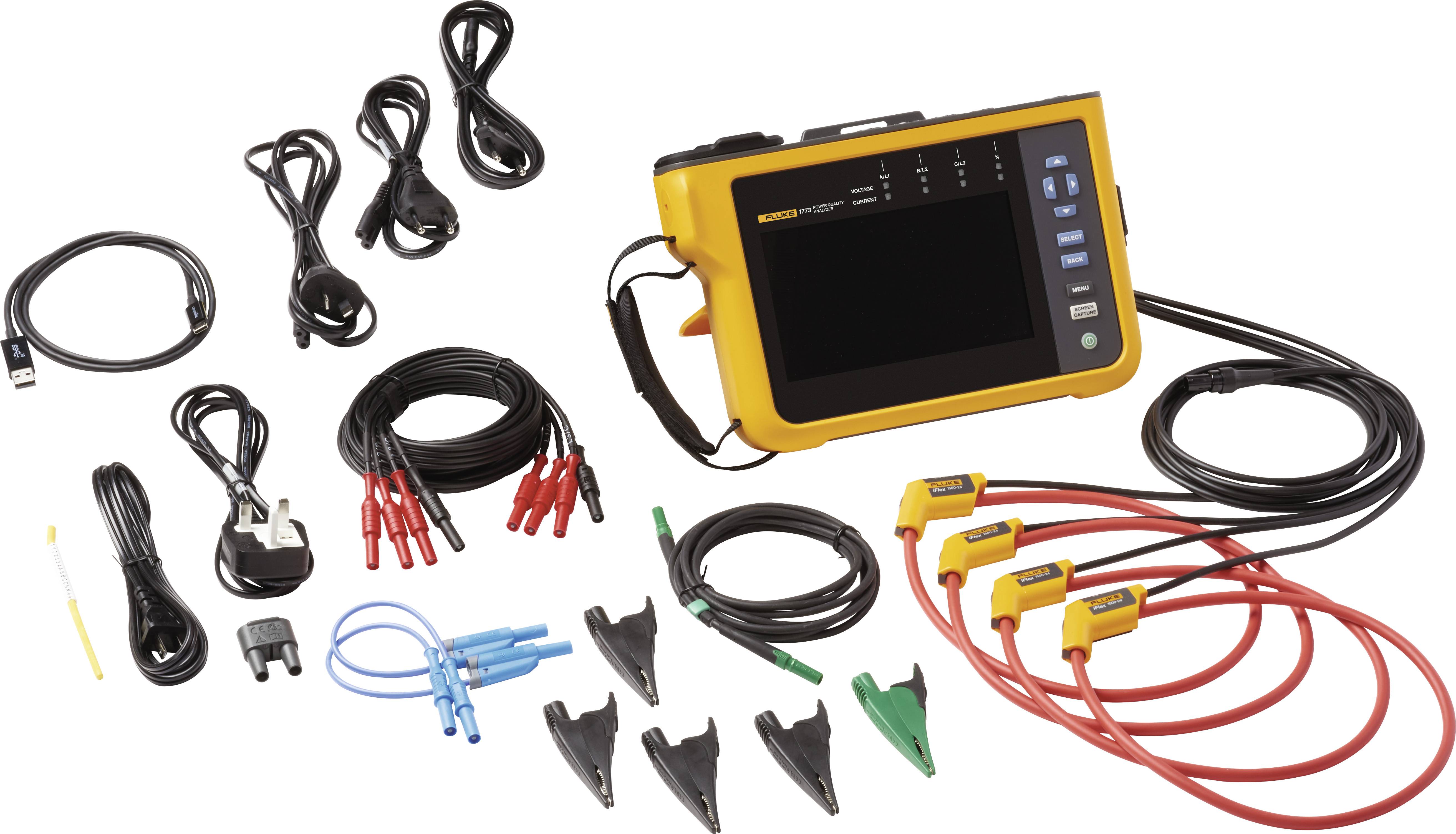

Prenosná súprava multimetra pozostávajúca z hlavného prístroja, káblov a svoriek, vhodná pre elektrické merania a analýzy.

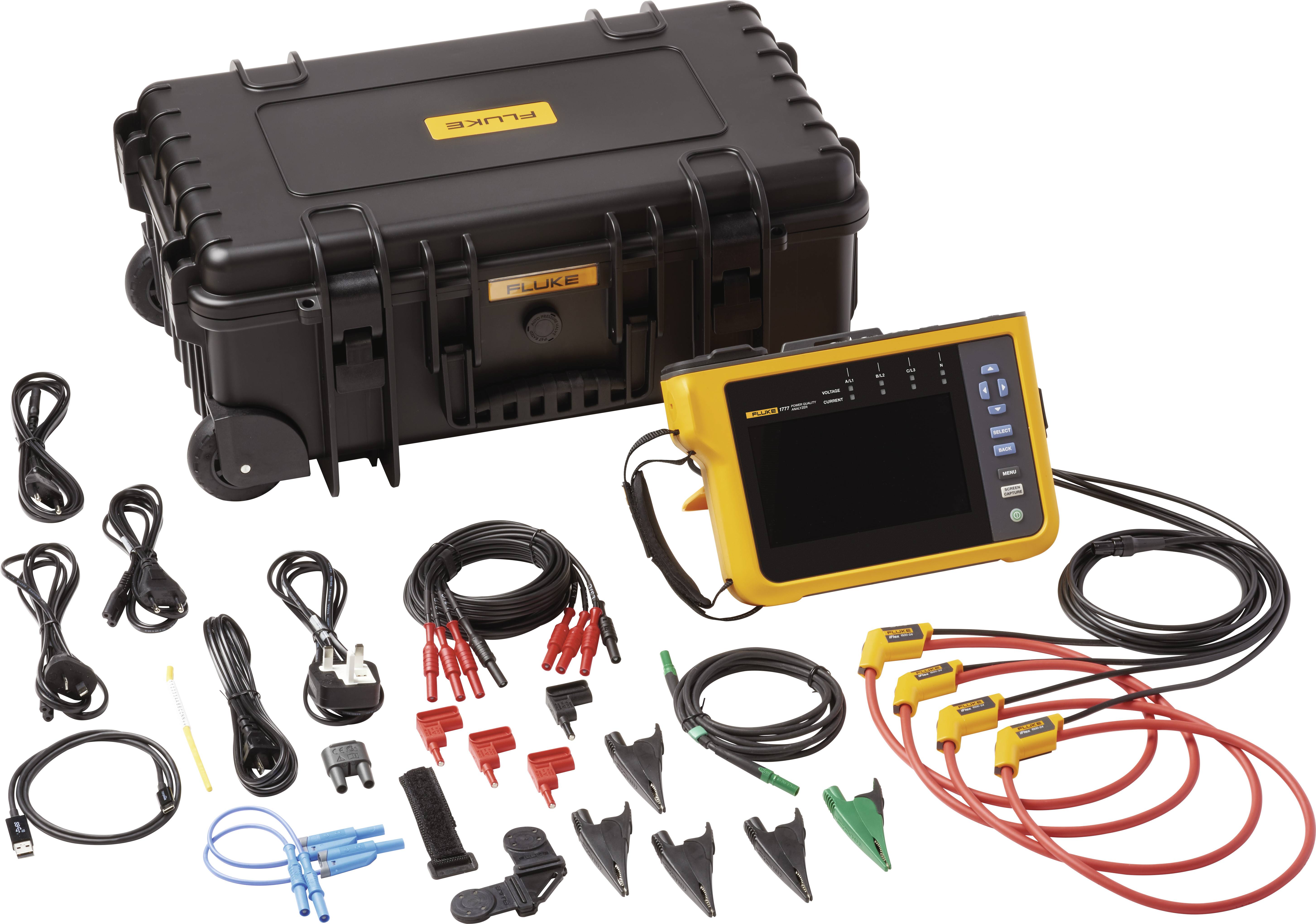

Prenosný elektrický merací prístroj s káblami a príslušenstvom je umiestnený vedľa stabilného čierneho kufríka.

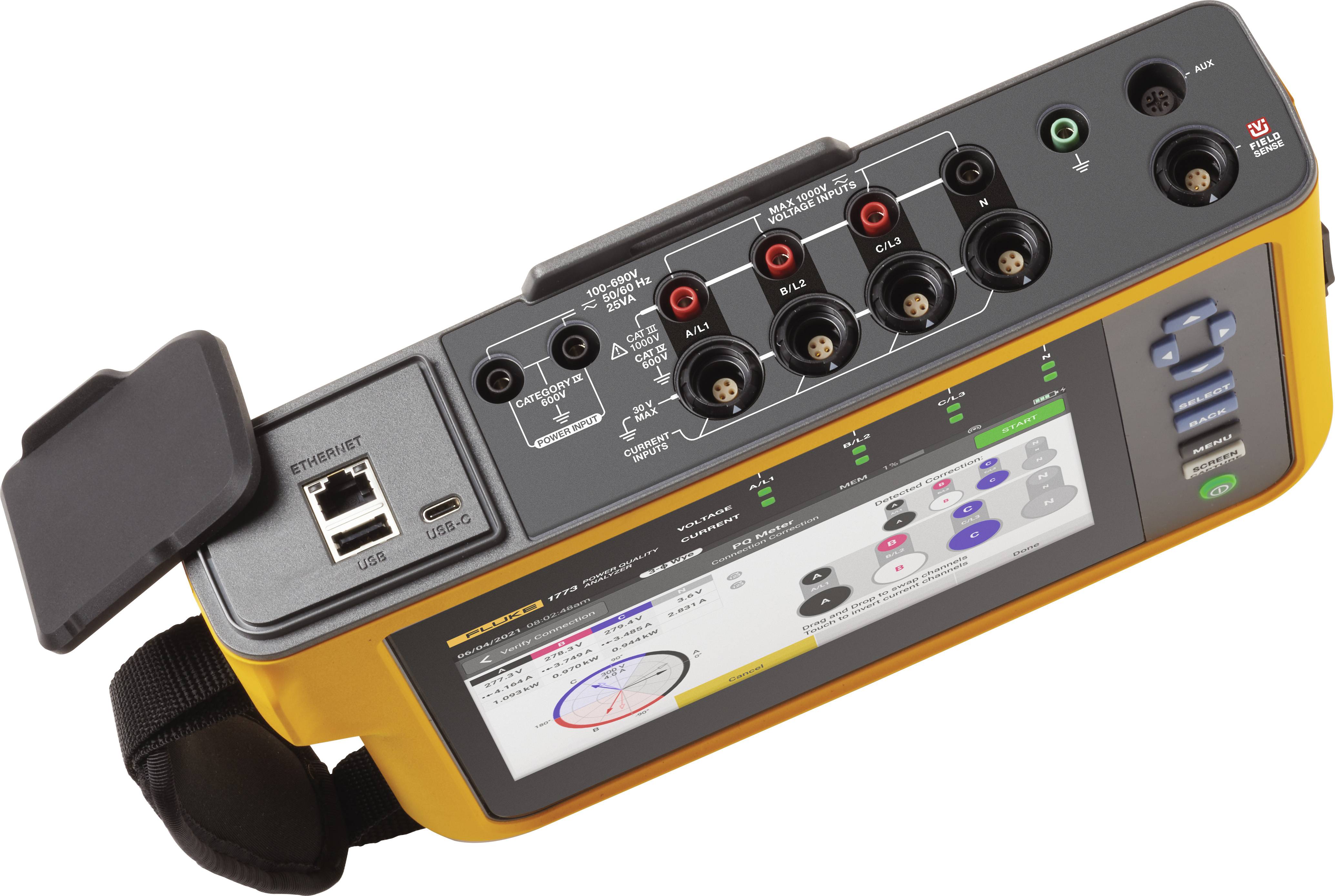

Prenosný testovacie zariadenie na analýzu elektrických sietí, s viacerými konektormi a displejom na zobrazenie nameraných hodnôt.

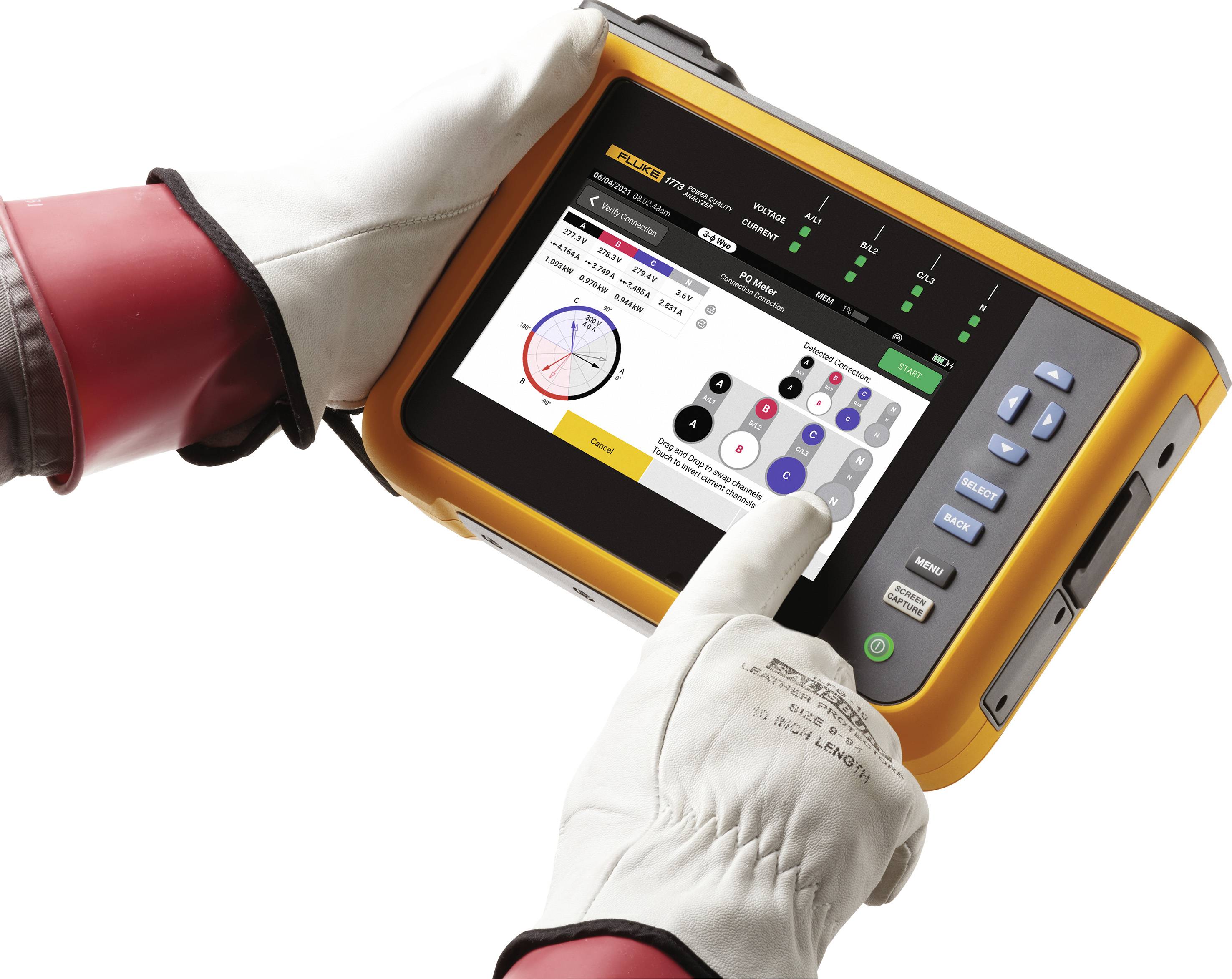

Osoba v rukaviciach obsluhuje prenosný meraací prístroj s digitálnym displejom a tlačidlami. Zariadenie zobrazuje technické diagramy a údaje.

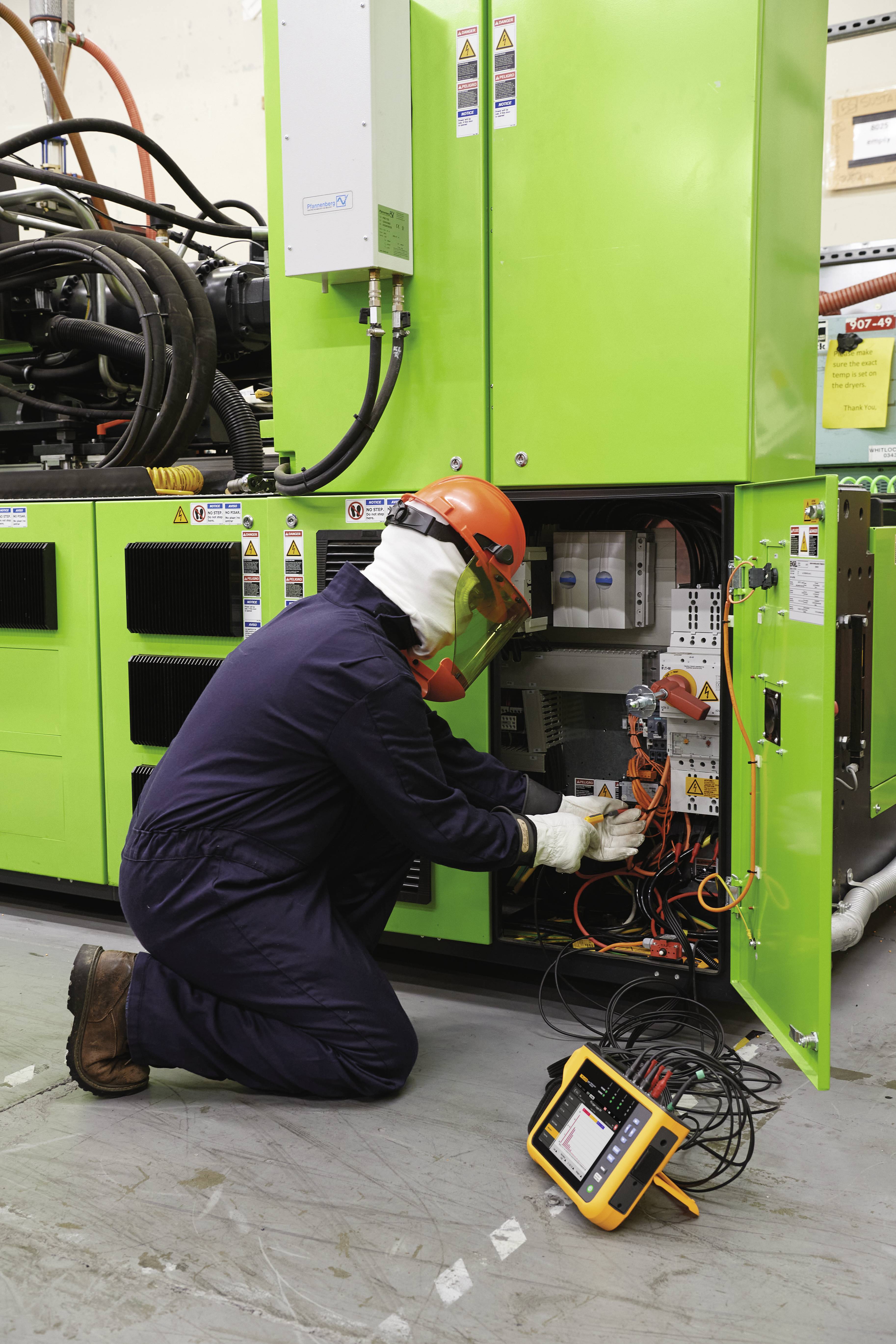

Technik v ochrannom oblečení pracuje na zelenej priemyselnej linke a používa meracie zariadenie. Bezpečnostná výbava a technika sú zreteľne viditeľné.

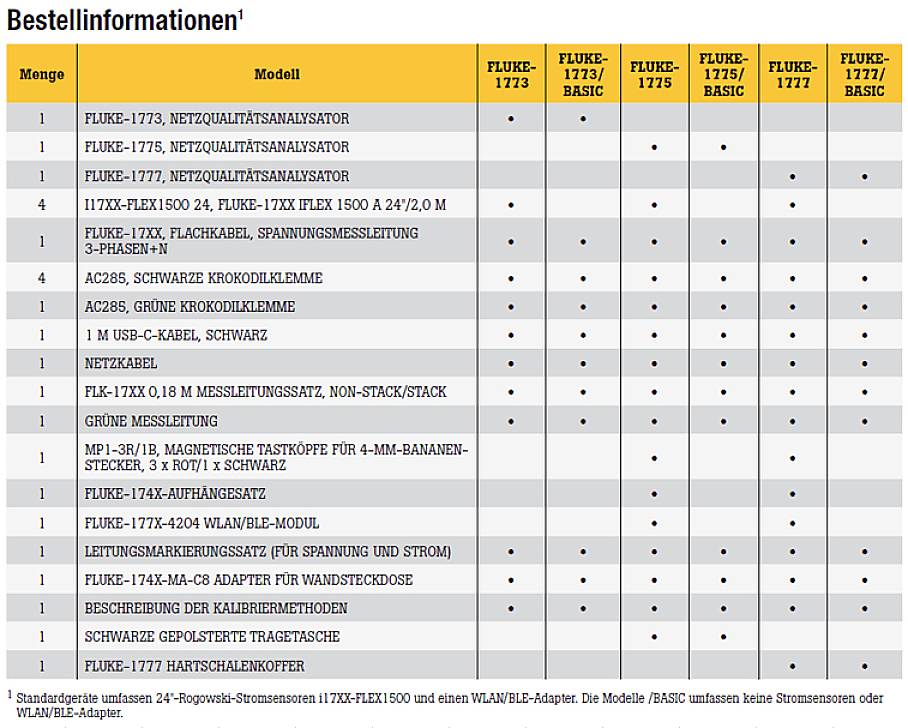

'Tabuľka s objednávkovými informáciami pre rôzne modely a príslušenstvo meracích prístrojov, zoradená podľa množstva a kompatibility.'

1/7

Ilustračný obrázok

Čoskoro k dispozícii

Počet

Celkom (11 638,21 € / kus)

11 638,21 €

bez DPH.

Doprava zadarmo

Vrátane 14-dňového práva na vrátenie

Nahlásiť právny incident

Technické parametre

Maximálne vstupné napätie: 1000 Veff / 1000 V DC (1700 Vpeak)
Rozsah menovitého napätia: zapojenie do hviezdy a jednofázové: variabilné (50 V - 1 000 V)
Trojuholník: premenlivý (100 V - 1000 V)
Vyhovuje IEC 61000-4-30 trieda A pre menovité napätia (Vdin) 100 V-690 V.
Vstupná impedancia: 10 MΩ medzi PP a PN, 5 MΩ medzi P-PE a N-PE
Šírka pásma: DC až 30 kHz na meranie kvality energie, bez prechodových javov
Rozlíšenie: 24-bitové synchrónne skenovanie
Vzorkovacia frekvencia: 80 kS / s pri 50/60 Hz
Mierka: 1: 1, premenná na použitie meničov napätia
Prechodné napätie
Rozsah merania: ± 8 kV
Vzorkovacia rýchlosť: 1775: 1 MS / s; 1777: 1 MS / s, 20 MS / s
Šírka pásma: DC až 1 MHz
Spúšť: Nastaviteľná úroveň spustenia. Spúšťanie RF komponentov>1,5 kHz
Rozlíšenie: 14-bitové synchrónne skenovanie
Aktuálne vstupy
Počet vstupov 4 vstupy: (3 fázy a neutrál), automatická voľba rozsahu pre pripojený prúdový snímač
Rozsahy: AC 1 A až 1 500 A s i17XX-FLEX1500 12
1 A až 1 500 A s i17XX-FLEX1500 24
3 A až 3 000 A s i17XX-FLEX3000 24
6 A až 6000 A s i17XX-FLEX6000 36
40 mA až 40 A s prúdovou svorkou i40s-EL
4 A až 400 A s prúdovou svorkou i400s-EL
DC 20 A až 2000 A s prúdovou svorkou 80i-2010-EL
Šírka pásma: DC až 30 kHz
Rozlíšenie: 24-bitové synchrónne skenovanie
Vzorkovacia frekvencia: 80 kS / s pri 50/60 Hz
Mierka: 1: 1, premenná
Vstupné napätie: prúdová svorka: 50 mV / 500 mVeff; Faktor výkyvu (CF) 2,8
Rogowského cievka: 15 mV / 150 mVeff pri 50 Hz, 18 mV / 180 mVeff pri 60 Hz; CF 4; všetky hodnoty pre sondu menovitého rozsahu
Vstupná impedancia: 11 kΩ

Kategória výrobku: sieťový analyzátor

Kategória merania: CAT III 1000 V
CAT IV 600 V

Zobrazenie: digitálne

Fázová detekcia: áno

Detekcia ochranného vodiča: áno

: bez certifikátu

Napájanie: 230 V/AC

Vlastnosti: s funkciou záznamníka
vr. prúdových klieští

Rozhranie: USB
WLAN

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2476629 Fluke 1777, Power Quality Analyzer sieťový analyzátor s funkciou záznamníka, vr. prúdových klieští

Popis

Trojfázové analyzátory výkonu Fluke 1770 Series výrazne uľahčujú zaznamenávanie, riešenie problémov a analýzu kvality energie. Séria 1770 ponúka rýchlejší a pohodlnejší spôsob skúmania kvality energie a ponúka automatické merania, jednoduché použitie a nastavenie, spoľahlivé špecifikácie a zjednodušené vykazovanie. Prístroj je možné napájať aj priamo cez merací obvod - už tak nemusíte hľadať zásuvku ani používať predlžovací kábel. So sériou 1770 už nikdy nezmeškáte kritickú udalosť kvality energie - od rýchlych prechodov až do 8 kV, harmonických až do 30 kHz, poklesov a špičiek až po merania napätia, prúdu a výkonu, ktoré môžete použiť na určenie vlastností váš elektrický systém. Bez ohľadu na to, či vykonávate rýchlu kontrolu systému alebo podrobné skúmanie kvality siete, konzistentné údaje sú vždy nevyhnutné. Séria Fluke 1770 ponúka jedinečný systém automatického získavania meraní, ktorý vám vždy poskytne správne údaje. Súčasne vám ponúka flexibilitu výberu a úpravy určitých parametrov podľa potreby. Štandardne je zaznamenaných viac ako 500 parametrov kvality siete. Riadená konfigurácia uľahčuje výber správnych parametrov pre systém, na ktorom pracujete. So softvérom Fluke Energy Analyze Plus je možné zaznamenané údaje okamžite prezerať, sťahovať a zdieľať, takže už nikdy nebudete musieť čakať, kým sa skončí relácia, a až potom môžete kontrolovať výsledky alebo analyzovať údaje.

Výhody:
· Meranie a automatické zaznamenávanie dôležitých parametrov kvality siete (harmonické, poklesy napätia, nárasty napätia, asymetria, zapínací prúd atď.)
· Jasný, veľký dotykový displej s fyzickými navigačnými tlačidlami a optimalizovaným používateľským rozhraním.
· Riadené funkcie nastavenia pre rýchle a jednoduché nastavenie vrátane schopnosti digitálne opravovať meracie pripojenia automaticky bez fyzických
Je potrebné zmeniť pripojenia sondy.
· Schopnosť nastaviť vlastné zobrazenia, aby ste sa rýchlo dostali k testom a údajom, na ktorých vám najviac záleží
· Flexibilita prenosu dát (napr. PC na USB, WLAN, mobilné pripojenie, USB direct) bez prerušenia analýzy kvality siete alebo spotreby energie.
· Revidovaný softvérový balík (Energy Analyze Plus) pre modernú, intuitívnu analýzu a reportovanie dát.
