Fluke 190-504-III-S Ručný osciloskop Kalibrované podľa (DAkkS) 500 MHz 4-kanálová 5 GSa/s 30 kpts 8 Bit 1 sada

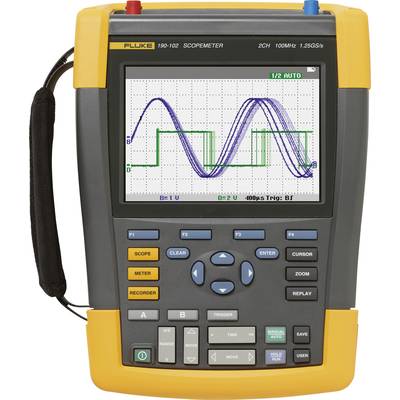

Prenosný osciloskop zobrazuje na obrazovke dve prekrývajúce sa vlnové priebehy. Pod nimi sú viditeľné viaceré ovládacie tlačidlá.

Ilustračný obrázok

Žltá sada osciloskop Fluke so súpravou príslušenstva: prepravná taška, osciloskop, napájací zdroj, káble a meracie vodiče.

Prenosný osciloskop s displejom, tlačidlami a káblovými prípojkami, obklopený káblami, sondami a nabíjačkou pre merania.

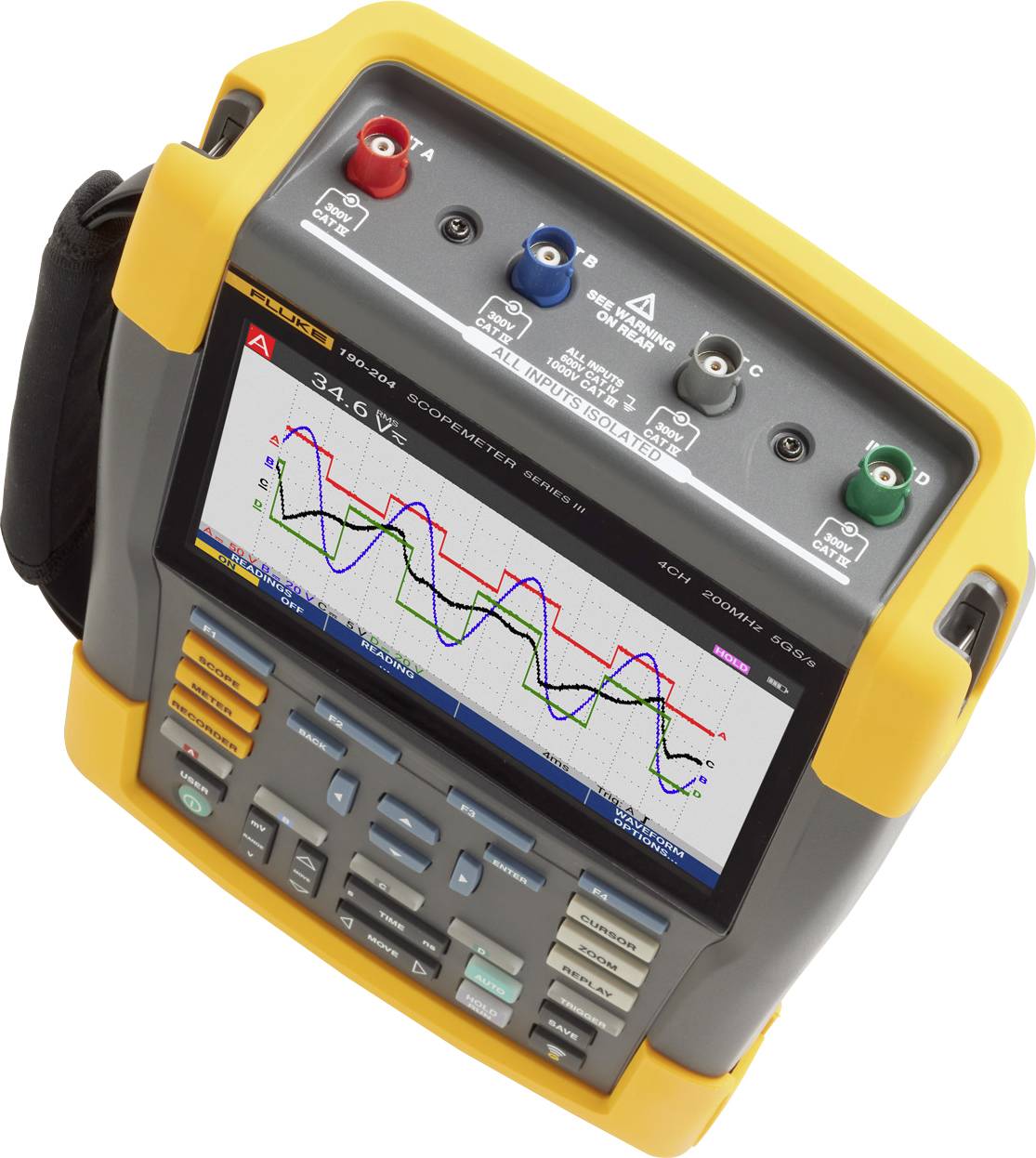

Prenosný merací prístroj s farebným displejom zobrazuje grafickú reprezentáciu priebehu napätia v rôznych farbách.

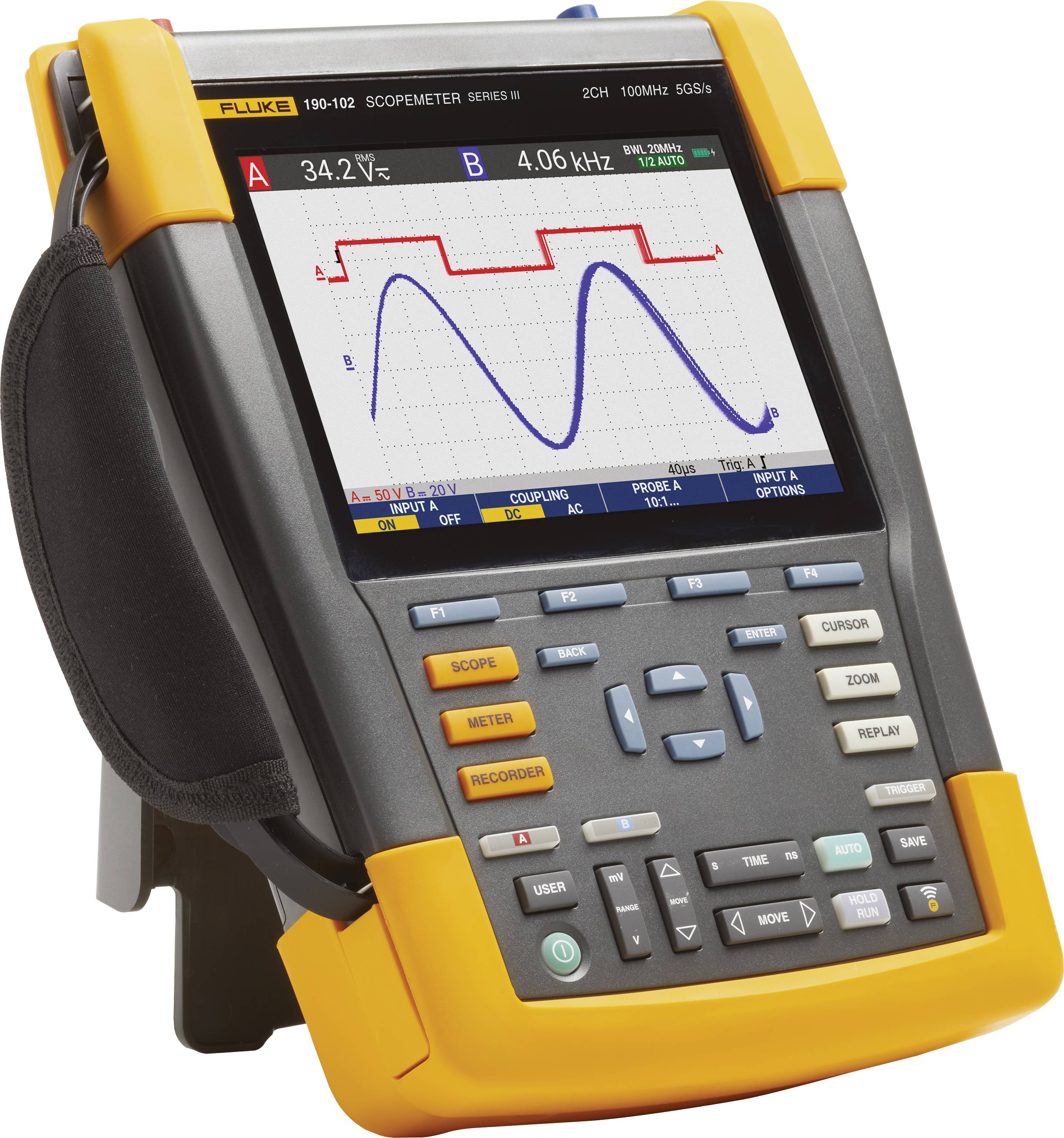

Prenosný osciloskop zobrazuje dva priebehy vĺn. Kanál A má 34,2 V, kanál B má 4,06 kHz. Display zobrazuje funkcie a menu tlačidlá.

Technik v ochrannej prilbe a maske kontroluje elektrické obvody pomocou osciloskopa v rozvádzači.

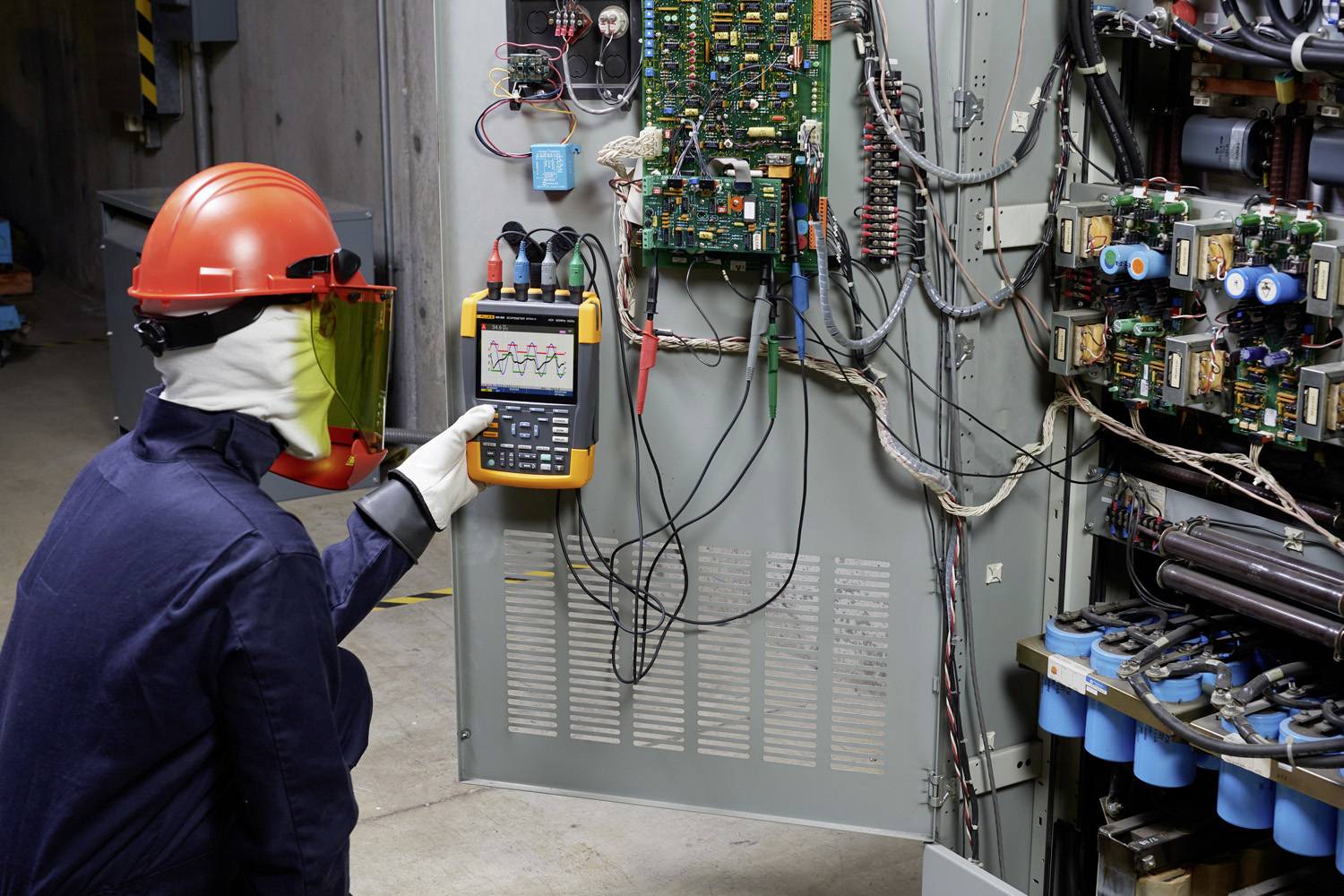

Osoba v ochrannom oblečení meria elektrické signály na otvorenej rozvodnej doske pomocou prenosného osciloskopa v priemyselnom prostredí.

1/7

Ilustračný obrázok

Dodatočné informácie:

Počet

Set(y)

Celkom (8 226,83 € / kus)

€

Nahlásiť právny incident

Hlavné benefity

ScopeMeter 190-504-III/S so súpravou DAkkS

Navyše s:
Odolné ochranné puzdro CXT293, plná verzia softvéru FlukeView PC (aktivačný kód) a WiFi dongle pre bezdrôtové pripojenie k PC so softvérom FlukeView-2.

Technické parametre

Kategória výrobku: Ručný osciloskop

Šírka pásma: 500 MHz

Vzorkovacej frekvencie na kanál: 5 GSa/s

Displej: farebný LCD

Rozlíšenie: 8 Bit

Veľkosť obrazovky: 133 mm x 90 mm (5,3" x 3,5") LCD

Časová základňa: 1 ns/div až 4 s/div

Počet analógových vstupov: 4

: DAkkS

Kategória merania: CAT III 1000 V
CAT IV 600 V

Vertikálna odchýlka: Čas nábehu: 5,8 ns

Vstupná impedancia: 1 MΩ (±1 %) // 15 pF (±2,25 pF) MΩ

Vstupné spojenie: AC alebo DC, s indikátorom úrovne zeme

Vstupné napätie: Podľa EN 61010-1 kategórie merania CAT III 1 000 V/CAT IV 600 V V

Napájanie: 230 V/AC; batéria

Rozmer.: (d x š x v) 265 x 192 x 70 mm

Hmotnosť: 2.2 kg

Displej: 1120 x 765 Pixel

Šírka: 192 mm

V: 70 mm

Dĺžka: 265 mm

Rozhranie: USB
WLAN

Hĺbka pamäte na kanál (Mpts): 30 kpts

Typ: 190-504-III-S

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2743027 Fluke 190-504-III-S Ručný osciloskop Kalibrované podľa (DAkkS) 500 MHz 4-kanálová 5 GSa/s 30 kpts 8 Bit 1 sada

Popis

Praktické vysokovýkonné osciloskopy pre drsné prostredie

Ručné osciloskopy Fluke 190 Series III sú navrhnuté tak, aby šli kamkoľvek a na takmer akékoľvek riešenie problémov. Spájajú robustnosť, šikovnosť a bezpečnosť podľa CAT III 1 000 V/CAT IV 600 V s vysokým výkonom stolných osciloskopov, takže môžete čeliť výzvam
Ľahko zvládnete inštaláciu, uvedenie do prevádzky a údržbu priemyselných strojov, automatizáciu a riadenie procesov a elektroniku meniča výkonu – od jednosmerného prúdu po 500 MHz.

Na výber sú modely s dvoma a štyrmi kanálmi a rôznymi vzorkovacími rýchlosťami a šírkou pásma. Rýchla vzorkovacia frekvencia až 5,0 GS/s, rozlíšenie až 200 ps a veľká pamäť 10 000 vzoriek na kanál umožňujú vysoko presné získavanie a podrobné zobrazenie priebehov, šumu a iných rušivých signálov. Vykonajte merania súvisiace s časom alebo amplitúdou na trojfázových systémoch alebo trojosových ovládačoch alebo jednoducho porovnajte viacero meracích bodov v testovanom obvode. Funkcie ako bezpapierový záznamník TrendPlot™, režim ScopeRecord™, spúšťanie Connect-and-View™ a jedinečná funkcia prehrávania na 100 obrazovkách vám pomôžu rýchlo diagnostikovať problémy, aby sa minimalizovali náklady na opravy a prestoje. Vďaka týmto vlastnostiam je použitie osciloskopov jednoduché a flexibilné, najmä pri diagnostike najťažších problémov, ako sú zložité tvary signálu, indukovaný šum, prerušované udalosti, kolísanie signálu alebo drift.

• Až štyri nezávislé, samostatné vstupy pre plávajúce merania až do 1 000 V
• Vzorkovacia frekvencia v reálnom čase až 5 GS/s (v závislosti od modelu a použitých kanálov)
• Veľká pamäť: 10 000 bodov na zaznamenaný priebeh (režim osciloskopu)
• Testované podľa kategórií merania CAT III 1 000 V alebo CAT IV 600 V pre priemyselné aplikácie
• Až sedem hodín prevádzky nezávislej od siete s batériou BP291
• Veľký, jasný farebný displej je ľahko čitateľný takmer v akomkoľvek prostredí
• Jednoduché ukladanie a prezeranie dát v priebehu času a prenos do PC cez USB alebo WiFi
• Ľahko prístupná priehradka na batérie pre rýchlu výmenu batérie na mieste
• Trieda ochrany IP 51, chránené proti prachu a kvapkajúcej vode
• Connect-and-View™ spúšťanie pre inteligentné automatické spúšťanie rýchlych, pomalých a komplexných signálov
• Frekvenčné spektrum s FFT analýzou
• Automatické snímanie a prehrávanie 100 obrazoviek
• Režim ScopeRecord poskytuje 30 000 bodov na vstupný kanál na analýzu zložiek nízkofrekvenčného signálu
• Režim TrendPlot funguje ako „bezpapierový zapisovač“ s veľkou pamäťou pre automatické dlhodobé merania
• 2-kanálové modely majú možnosti multimetra so stupnicou 5,00

Tento text bol preložený strojovo.
