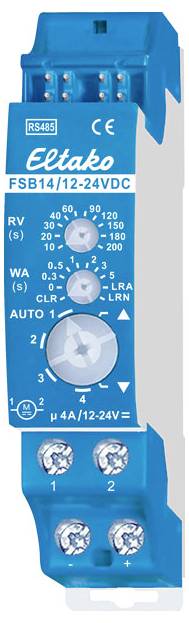

FSB14/12-24V DC Eltako RS485 zbernicový spínač prvok pre aktiváciu tienenia stojan Spínací výkon (max.) 4 W

Spínací aktor pre tieniace prvky a rolety pre jednosmerný motor 12-24V. 1+1 zapínací kontakt 4A/12-24V DC, elektricky oddelený od napájacieho napätia 12V. Obojsmerný. Strata v pohotovostnom režime iba 0,1 wattu. Modulárne inštalačné zariadenie pre montáž na montážnu lištu DIN-EN 60715 TH35. 1 rozstup = šírka 18 mm, hĺbka 58 mm. Napojenie na zbernicu Eltako RS485. Prepojenie zbernice a napájanie s prepojkou. Jednosmerné napätie pre motor sa pripája na svorky - a +, jednosmerný motor na svorky 1 a 2. Ak sú relé FSB14 zapnuté, je potrebných 0,4 wattu. Pri výpadku napájacieho napätia sa systém definovaným spôsobom vypne. Tlačidlá môžu byť naučené buď ako smerové tlačidlá alebo ako univerzálne tlačidlá: Miestne ovládanie s univerzálnym tlačidlom: S každým impulzom tlačidla sa poloha spínača mení v poradí hore, stop, dole, stop. Miestne ovládanie so smerovým tlačidlom: Poloha otvoreného spínača sa špecificky aktivuje impulzom tlačidla v hornej časti. Poloha prepínača DOLE sa špecificky aktivuje stlačením tlačidla nižšie. Ďalší impulz tlačidla v rovnakom smere okamžite preruší proces. Impulzom kľúča v opačnom smere sa však systém po pauze 500 ms zastaví a prepne do opačného smeru. Dynamické centrálne ovládanie bez priority: Pomocou riadiaceho signálu z tlačidla naučeného ako tlačidlo centrálneho ovládania bez priority sa špecificky aktivuje poloha prepínača hore alebo dole. Žiadna priorita, pretože táto funkcia môže byť potlačená inými riadiacimi signálmi. Dynamické centrálne ovládanie s prioritou: S riadiacim signálom aspoň 2 sekundy z tlačidla naučeného ako centrálne ovládacie tlačidlo s prioritou sa špecificky aktivujú polohy prepínačov hore a dole. S prioritou, pretože tieto riadiace signály nemožno prepísať inými riadiacimi signálmi, kým sa centrálny príkaz opäť nezruší stlačením tlačidla nahor alebo nadol z centrálneho ovládacieho tlačidla. Pomocou riadiaceho signálu, napr. FSM61 naučeného ako centrálne ovládacie tlačidlo s prioritou, sa cielene aktivuje poloha prepínača hore alebo dole a priorita. S prioritou, pretože tieto riadiace signály nemôžu byť preradené inými riadiacimi signálmi, kým sa centrálny príkaz opäť nezruší koncom riadiaceho signálu. Ovládanie tieňovej scény: Pomocou ovládacieho signálu z tlačidla s dvojitým kolískovým tlačidlom, ktoré bolo naučené ako tlačidlo scény, alebo automaticky pomocou dodatočného bezdrôtového vonkajšieho senzora jasu, ktorý bol naučený, možno vyvolať až 4 predtým uložené časy odstávky. . Pri ovládaní pomocou softvéru GFVS možno spustiť príkazy jazdy nahor a nadol s presnými informáciami o čase jazdy. Keďže aktuátor hlási presne odjazdený čas po každej aktivite, aj keď sa tlačidlom pohybuje, poloha tienenia sa v softvéri GFVS vždy zobrazuje správne. Poloha sa automaticky synchronizuje pri dosiahnutí hornej a dolnej koncovej polohy. Funkcia otočný spínač dole: AUTO 1 = V tejto polohe otočného spínača je zapnutá funkcia komfortného otáčania žalúzií. Pri ovládaní univerzálnym tlačidlom alebo smerovým tlačidlom spôsobí dvojitý impulz pomalé otáčanie v opačnom smere, ktoré sa zastaví ďalším impulzom. AUTO 2 = V tejto polohe otočného spínača je funkcia komfortného otáčania žalúzií úplne vypnutá. AUTO 3 = V tejto polohe otočného spínača pôsobia lokálne tlačidlá spočiatku staticky a umožňujú tak otáčanie žalúzií poklepaním. Až po 0,7 sekunde neustálej aktivácie sa prepnú na dynamické. AUTO 4 = V tejto polohe otočného prepínača fungujú lokálne tlačidlá len staticky (funkcia ER). Oneskorenie uvoľnenia RV (doba stierania) horného otočného spínača je aktívne. Centrálne ovládanie nie je možné. Šípka nahor/Šípka nadol = Manuálne ovládanie prebieha v polohách šípky nahor (hore) a šípky nadol (dole) spodného otočného spínača. Manuálne ovládanie má prednosť pred všetkými ostatnými ovládacími príkazmi. WA = Automatické otáčanie žalúzií a markíz sa nastavuje stredným otočným spínačom. 0 = vypnuté, inak zapnuté medzi 0,3 a 5 sekundami s nastaveným časom otáčania. V tomto prípade sa smer otáčania pre Dole obráti až po uplynutí času oneskorenia nastaveného horným otočným spínačom, napríklad na roztiahnutie markíz alebo nastavenie žalúzií do určitej polohy. Pod voličom RV je LED displej pre čas prichytenia. RV = Čas oneskorenia (oneskorenie uvoľnenia RV) sa nastavuje horným otočným spínačom. Ak je FSB14 v hornej alebo dolnej polohe, beží nastavený čas oneskorenia, na konci ktorého sa zariadenie automaticky prepne do zastavenia. Čas oneskorenia je preto potrebné zvoliť aspoň tak dlho, kým sa tieniaci prvok alebo roleta musia pohybovať z jednej koncovej polohy do druhej. Pod otočným spínačom RV je LED displej pre čas oneskorenia RV. Ak je naučený jeden alebo viac bezdrôtových okenných/dverových kontaktov FTK alebo snímačov okennej kľučky FFG7B-rw, pri otvorených dverách sa nastaví blokovacia ochrana, ktorá zablokuje centrálny príkaz na spustenie. LED pod horným otočným spínačom sprevádza proces zaučenia podľa návodu na obsluhu a krátkym blikaním signalizuje počas prevádzky riadiace príkazy.

Tento text bol preložený strojovo.
