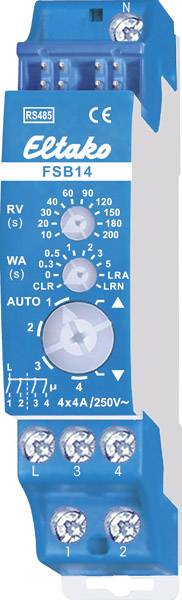

FSB14 Eltako RS485 ovládanie žalúzií klobúčikové tienidlo Spínací výkon (max.) 1000 W

Spínací člen pre tieniace prvky a rolety s 2 kanálmi pre dva motory 230 V. 2 + 2 NO kontakty 4A / 250V AC, elektricky izolované od napájacieho napätia 12V. Obojsmerný. Strata v pohotovostnom režime iba 0,1 wattu. Zariadenie namontované na DIN lištu pre montáž na DIN lištu. Pripojenie na zbernicu Eltako RS485. Zbernica s krížovým vedením a napájací zdroj s prepojkou. Spínanie kontaktov pri prechode nulou na ochranu kontaktov a motorov. Motor je pripojený k 1, 2 a N, ak je to potrebné, druhý motor k 3, 4 a N. Ak sú obidve relé FSB14 zapnuté, je potrebných 0,4 wattu. Ak dôjde k výpadku napájacieho napätia, vypne sa definovaným spôsobom. Tlačidlá môžu byť naučené buď ako smerové tlačidlá, alebo ako univerzálne tlačidlá: Lokálne ovládanie pomocou univerzálneho tlačidla: S každým impulzom sa poloha spínača mení v poradí hore, stop, dole, stop. Lokálne ovládanie smerovým tlačidlom: Poloha spínača otvorená sa špecificky aktivuje impulzom tlačidla v hornej časti. Poloha prepínača Dolu sa špecificky aktivuje impulzom tlačidla dole. Ďalší kľúčový impulz v rovnakom smere proces okamžite preruší. V prípade impulzu klávesu v opačnom smere sa však systém zastaví a po pauze 500 ms sa prepne do opačného smeru jazdy. Dynamika centrálneho riadenia bez priority: S riadiacim signálom z tlačidla naučeného ako centrálne tlačidlo bez priority sa aktivuje poloha spínača hore alebo dole dole. Bez priority, pretože túto funkciu môžu potlačiť iné riadiace signály. Dynamika centrálneho riadenia s prioritou: S ovládacím signálom najmenej 2 sekundy z tlačidla naprogramovaného ako tlačidlo s centrálnym ovládaním s prioritou sa aktivuje poloha spínača hore a dole dole. S prioritou, pretože tieto riadiace signály nemôžu byť potlačené inými riadiacimi signálmi, kým sa centrálny príkaz nezruší znova tlačidlom hore alebo dole na centrálnom ovládacom tlačidle. Pomocou riadiaceho signálu, napríklad FSM61 naučeného ako centrálne ovládacie tlačidlo s prioritou, sa špecificky aktivuje poloha spínača hore alebo dole a priorita. S prioritou, pretože tieto riadiace signály nemôžu byť potlačené inými riadiacimi signálmi, kým sa centrálny príkaz do konca riadiaceho signálu opäť nezruší. Ovládanie tieniacej scény: S riadiacim signálom z tlačidla s dvojitým kolískom, ktoré sa učí ako scénické tlačidlo, alebo automaticky pomocou dodatočne naučeného bezdrôtového vonkajšieho snímača jasu FAH60, je možné vyvolať až 4 predtým uložené doby chodu. Pri ovládaní pomocou softvéru GFVS je možné spustiť cestovné príkazy hore a dole s presným časom jazdy. Pretože pohon po každej činnosti hlási presne čas, ktorý prešiel, aj keď je spustený tlačidlom, poloha tieňovania sa v softvéri GFVS vždy zobrazí správne. Po dosiahnutí hornej a dolnej koncovej polohy sa poloha automaticky synchronizuje. LED dióda pod horným otočným spínačom sprevádza proces učenia podľa návodu na obsluhu a počas prevádzky krátkym blikaním indikuje riadiace príkazy.
