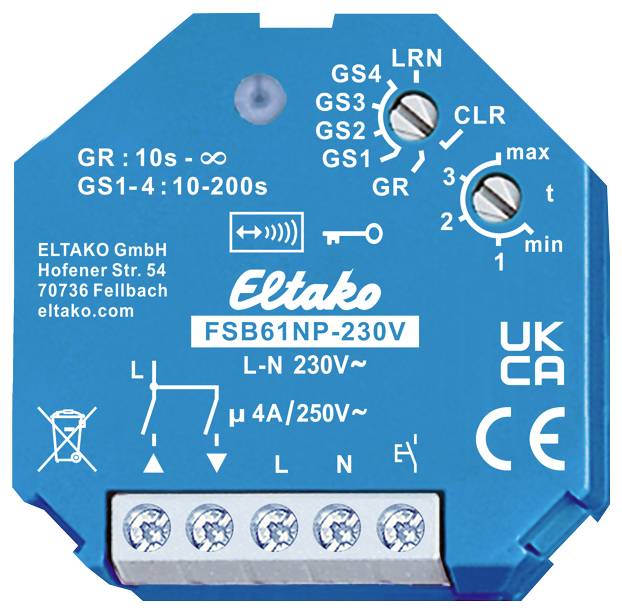

FSB61NP-230V Eltako bezdrôtový žalúziový / roletový aktor prvok pre aktiváciu tienenia pod omietku

Rádiový pohon 230V. 1+1 zapínací kontakt, nie bezpotenciálový 4A/250V AC, pre rolety a tieniace prvky. Je možné aktivovať šifrované rádio, obojsmerné rádio a funkciu opakovača. Strata v pohotovostnom režime iba 0,9 wattu. Pre zapustenú montáž. Dĺžka 45 mm, šírka 45 mm, hĺbka 33 mm. Napájacie, spínacie a ovládacie napätie lokálne 230V. Pri výpadku napájacieho napätia sa systém definovaným spôsobom vypne. Okrem vstupu rádiového ovládania cez internú anténu je možné tento rádiový ovládač ovládať aj lokálne pomocou bežného ovládacieho tlačidla 230 V, ktoré môže byť nainštalované pred ním. Od 36./19. týždňa výroby je možné pripojiť smerové tlačidlo nadol cez diódu RTD (akákoľvek polarita). Ďalšie smerové tlačidlo nahor je pripojené priamo k riadiacemu vstupu. Na 1 Riadiaci impulz nadol, FSB61 prepne riadiaci vstup na smerové tlačidlo. Pre prepnutie riadiaceho vstupu späť na univerzálne tlačidlo je potrebné krátkodobo vypnúť napájacie napätie. Šifrované senzory sa dajú naučiť. Je možné zapnúť obojsmerné rádio a/alebo funkciu opakovača. Každá zmena stavu a prijaté centrálne riadiace telegramy sú potom potvrdené rádiovým telegramom. Tento rádiový telegram je možné naučiť do iných akčných členov, softvéru GFVS a do univerzálnych displejov. S horným otočným prepínačom v polohe LRN je priradených až 35 bezdrôtových tlačidiel, z ktorých jedno alebo viac sú centrálne ovládacie tlačidlá. Potom sa zvolí požadovaná funkcia tohto spínača prepäťovej skupiny: GS1 = skupinový spínač s tlačidlovým ovládaním a oneskorením uvoľnenia v sekundách. Prepínač s funkciou up-stop-down-stop je možné naučiť ako univerzálne tlačidlo, rovnako ako prepínač ako smerové tlačidlo. Poloha spínača OTVORENÉ (OPEN) sa špecificky aktivuje stlačením tlačidla v hornej časti. Poloha prepínača DOLE sa špecificky aktivuje stlačením tlačidla nižšie. Ďalší impulz tlačidla v rovnakom smere okamžite preruší proces. Impulzom kľúča v opačnom smere sa však systém po pauze 500 ms zastaví a prepne do opačného smeru. Je možné vykonávať dynamiku centrálneho riadenia s prioritou a bez nej. GS2 = skupinový spínač ako GS1, centrálne tlačidlo vždy bez priority. GS3 = skupinový spínač ako GS2, navyše s reverznou funkciou dvojitého kliknutia pre miestne tlačidlo, ako aj príslušne naučeným prepínačom ako univerzálne tlačidlo: Po dvojitom kliknutí sa roleta pohybuje v opačnom smere, kým nebude zastavil krátkym poklepaním. GS4 = Skupinový spínač ako GS2, navyše s funkciou otáčania hrotu: Ovládacie tlačidlo je pôvodne statické. Relé je pod napätím, kým je tlačidlo stlačené, takže roletu možno krátkymi impulzmi otáčať opačným smerom. GR = skupinové relé. Pokiaľ je bezdrôtové tlačidlo zatvorené, kontakt je zopnutý, po ktorom sa opäť otvorí. S nasledujúcim rádiovým signálom sa druhý kontakt zopne atď. Ovládanie tieňovej scény: Pomocou riadiaceho signálu z tlačidla s dvojitým kolískovým tlačidlom, ktoré bolo naučené ako tlačidlo scény, je možné vyvolať až 4 predtým uložené doby chodu. Pri ovládaní pomocou softvéru GFVS možno spustiť príkazy jazdy nahor a nadol s presnými informáciami o čase jazdy. Keďže aktuátor po každej aktivite hlási presne odbehnutý čas, aj keď sa tlačidlom pohybuje, poloha tienenia sa v softvéri GFVS vždy zobrazuje správne. Poloha sa automaticky synchronizuje pri dosiahnutí hornej a dolnej koncovej polohy. Ak sa okrem tlačidla scény naučí aj bezdrôtový snímač vonkajšieho jasu, naučené scény 1, 2 a 4 sa vykonajú automaticky v závislosti od vonkajšieho jasu. Oneskorenie vypnutia v polohe stop sa nastavuje v sekundách pomocou spodného otočného spínača. Čas oneskorenia je preto potrebné zvoliť aspoň tak dlho, kým sa tieniaci prvok alebo roleta musia pohybovať z jednej koncovej polohy do druhej. Ak je naučený bezdrôtový okenný/dverový kontakt FTK alebo snímač okennej kľučky FFG7B-rw, pri otvorených dverách sa nastaví blokovacia ochrana, ktorá zabráni centrálnemu sklopeniu a sklopeniu scény. LED dióda sprevádza proces učenia podľa návodu na obsluhu a krátkym blikaním signalizuje počas prevádzky príkazy rádiového ovládania.
