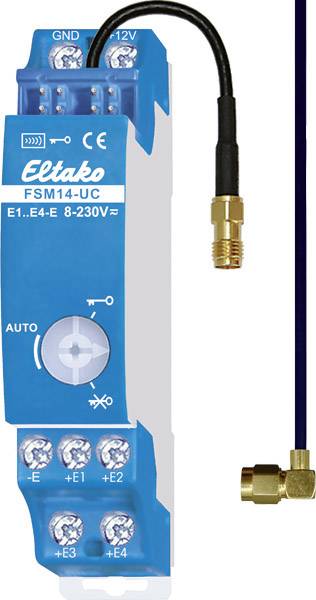

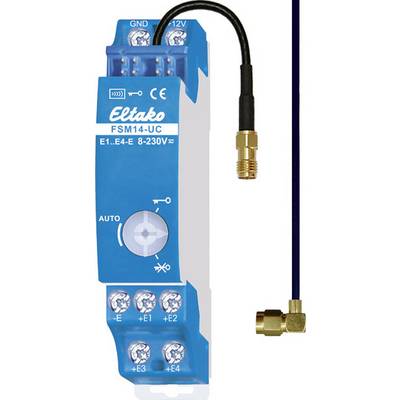

FSM14-UC Eltako bezdrôtový vysielač 4-kanálová klobúčikové tienidlo Max. dosah 30 m

Bezdrôtový 4-smerový modul vysielača. S vymeniteľnou anténou. V prípade potreby je možné pripojiť rádiovú anténu FA250. Strata v pohotovostnom režime iba 0,1 wattu. Modulárne zariadenie na montáž na montážne lišty (1TE). Pripojenie na zbernicu Eltako RS485. Krížové zapojenie napájacieho zdroja pomocou prepojky. Alternatívne je možné napájať napájací zdroj 12V DC na svorkách + 12V / GND. Tento rádiový vysielací modul má štyri kanály a môže tak vysielať rádiové telegramy do bezdrôtovej budovy Eltako ako štvorkanálový prepínač. E1 iniciuje rádiový telegram, ako napríklad stlačenie vahadla nad prepínačom pomocou vahadla, E2, ako napríklad stlačenie vahača dole, E3, ako stlačenie ľavého vahača nad „prepínačom s dvojitým vahadlom a E4, ako stlačenie ľavého vahadla pod prepínačom v dvojitej polohe. Telegram pri otvorení ovládacích kontaktov je totožný s uvoľnením prepínača. Niekoľko modulov rádiového vysielača nesmie byť ovládaných súčasne. Univerzálne riadiace napätie pri + En / -E spracováva riadiace príkazy od 8 do 253V AC alebo 10 až 230V DC s dĺžkou najmenej 0,2 sekundy. Maximálna paralelná kapacita riadiacich vedení pri 230 V 0,9 µF. To zodpovedá dĺžke približne 3 000 metrov. Ak sú svorky E1 a E2 spojené mostíkom, z E2 sa posiela rádiový telegram raz za minútu, pokiaľ je pripojené riadiace napätie. Napríklad pre centrálne príkazy s prioritou. Otočný prepínač je potrebný na aktiváciu alebo deaktiváciu šifrovania a počas prevádzky je nastavený na AUTO. Aktivácia šifrovania: Otočte otočný prepínač na pravý doraz (poloha kľúča) a stlačte jedenkrát. Deaktivácia šifrovania: Otočte otočný prepínač doľava (poloha prečiarknutého kľúča) a stlačte jedenkrát.
