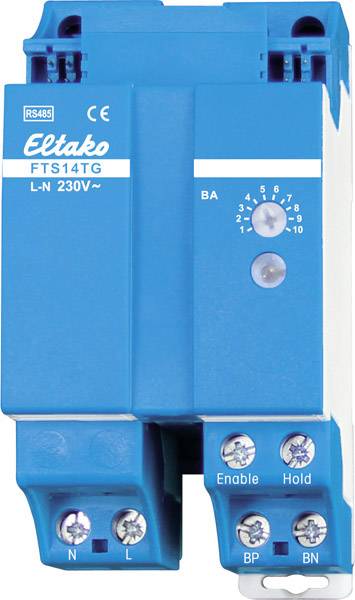

FTS14TG Eltako RS485 Gateway klobúčikové tienidlo

Tlačidlová brána pre systémy FTS14. Strata v pohotovostnom režime iba 1,3 wattu. Pripojenie na zbernicu Eltako RS485. Zbernica s krížovým vedením a napájací zdroj s prepojkou. Prevádzka v spojení s FAM14 alebo FTS14KS. Pre lepší odvod tepla je potrebné na ľavej strane dodržať ventilačnú medzeru s deliacou jednotkou ½, na tento účel použite priložený dištančný prvok DS14. Napájacie napätie 230V. S až 3 tlačidlovými bránami FTS14TG je možné prijímať telegramy až 90 štvorcestných tlačidiel zbernice B4T65 a B4FT65 pripojených cez dvojvodičovú tlačidlovú zbernicu alebo spojovací člen zbernice FTS61BTK a FTS61BTKL s pripojenými konvenčnými tlačidlami. Prenos dát a napájanie sa uskutočňuje súčasne iba pomocou 2 vodičov. To znamená, že už nie sú potrebné početné jednotlivé riadiace riadky tlačidiel. FTS14EM potom nemusí byť potrebný. K tlačidlovej bráne FTS14TG je možné pripojiť až 30 kusov B4T65, B4FT65, FTS61BTK a FTS61BTKL. Dvojvodičová zbernica slúži na súčasné napájanie pripojených zariadení napájaním 29 V ss. A dátovým prenosom. Používajte iba bežné autobusové alebo telefónne linky. Dvojvodičová zbernica je galvanicky oddelená od zbernice Eltako RS485. Celková povolená dĺžka kábla je 200 m. Prvok RLC uzavretý v FTS14TG musí byť tiež pripojený k svorkám BP a BN na najvzdialenejšom zbernicovom tlačidle alebo spojovacom prvku zbernice. S FTS14FA v zbernici Eltako RS485 sa tlačidlové telegramy pripojených zariadení zasielajú aj do rádiového systému budovy Eltako.
