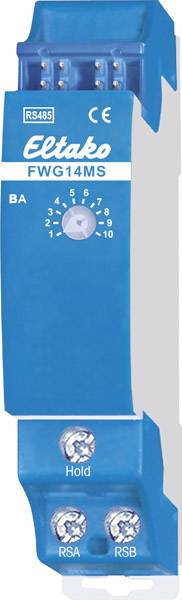

FWG14MS Eltako Gateway klobúčikové tienidlo

Brána o počasí pre multisenzorovú MS. Obojsmerný. Strata v pohotovostnom režime iba 0,3 wattu. Zariadenie namontované na koľajnici pre montáž na lištu DIN-EN 60715 TH35. 1 modul = 18 mm široký, 58 mm hlboký. Na svorky RSA a RSB na bráne je pripojený multisenzorový MS. Jeho informácie sú prijímané raz za sekundu a prevádzané do telegramov zbernice. K FWG14MS môže byť pripojený iba 1 multisenzorový MS. Niekoľko FWG14MS však môže byť pripojených k multisenzorovému MS, napríklad na riadenie niekoľkých zberníc Eltako RS485 iba s jedným multisenzorovým MS. Iba pri FWG14MS musí byť prítomný externý odpaľovací odpor. V prípade iných FWG14MS však musí byť odstránený. Pripojenie na zbernicu Eltako RS485. Zbernica s krížovým vedením a napájací zdroj s prepojkou. Prevádzka v spojení s FAM14 alebo FTS14KS. Pozdržací terminál je pripojený k FAM14 alebo FTS14KS. V jednej zbernici je možné prevádzkovať až dva FWG14MS. S telegramovým duplikátorom FTD14 možno telegramy odosielať aj do bezdrôtovej budovy, ak sa ID FGW14MS naučia do FTD14 alebo sa zadajú pomocou PTC14. Prijímacie zariadenia potom môžu byť FSB14, FSB61NP, FSB71 a FWA65. Pokiaľ nie je signál z multisenzora MS, odošle sa výstražný telegram. S PC-Tool PCT14 je možné prepojiť 96 vstupov AND alebo OR a vystupovať až na 12 výstupoch. Nastavenia otočného spínača BA druhu prevádzky sa uskutočňujú podľa návodu na obsluhu. Ďalšie nastavenia je možné vykonať pomocou počítačového nástroja PCT14.

Tento text bol preložený strojovo.
