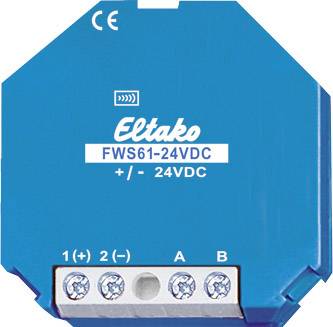

FWS61-24V DC Eltako bezdrôtový vysielacia jednotka pod omietku Max. dosah 30 m

Bezdrôtový modul vysielania údajov o počasí pre sedem údajov o počasí z multisenzora MS. S vnútornou anténou. Strata v pohotovostnom režime iba 0,3 wattu. Pre zapustenú montáž. 45 mm dlhý, 45 mm široký, 18 mm hlboký. Napájacie napätie 24 V DC z 33 mm hlbokého spínacieho zdroja SNT61-230 V / 24 V DC-0,25 A, tiež 45 mm dlhé a 45 mm široké. Tento spínaný napájací zdroj napája aj multisenzor MS vrátane vyhrievania dažďového senzora. Prípadne. Dajte krabicu pre hlboko zapustenú montáž pre obe zariadenia. Tento modul na prenos údajov o počasí prijíma sedem aktuálne zaznamenaných údajov o počasí (z troch smerov), súmraku, vetra, dažďa a vonkajšej teploty z multisenzora MS pripevneného na vonkajšiu stranu budovy pomocou kábla JY (ST) Y 2x2x0,8 a posiela ich s nasledujúcimi údajmi Prioritou sú rádiové telegramy v bezdrôtovej budove Eltako. Vyhodnotenie prebieha pomocou bezdrôtového vizualizačného a riadiaceho softvéru budovy GFVS, bezdrôtového multifunkčného senzorového relé FMSR14, akčných členov FSB14 a FSB71, ako aj bezdrôtového displeja s údajmi o počasí FWA65D. Po pripojení napájacieho napätia sa okamžite odošle učiaci sa telegram a po približne 60 sekundách dva stavové telegramy so všetkými aktuálnymi hodnotami. Potom najmenej každých 10 minút, ale tiež: Hodnoty jasu západ, juh a východ od 0 do 99 kLux so zmenou najmenej o 10%. Hodnoty súmraku od 0 do 999 luxov so zmenou minimálne o 10%. Rýchlosť vetra od 0 do 70 m / s. Od 4 m / s do 16 m / s sa aktuálne hodnoty okamžite odosielajú trikrát v intervaloch jednej sekundy a potom sa ďalšie hodnoty zvyšujú do 20 sekúnd. Zníženie sily vetra sa odosiela s 20-sekundovým oneskorením. Na začiatok pršať hneď 3-krát, po konci do 20 sekúnd. Hodnoty teploty od -40,0 ° C do +80,0 ° C každých 10 minút, spolu so všetkými ostatnými hodnotami v stavovom telegrame. Vyhodnotenie sa vykonáva pomocou bezdrôtového vizualizačného a riadiaceho softvéru budovy GFVS, bezdrôtového multifunkčného senzorového relé FMSR12 (v príprave) a displeja meteorologických údajov FWA65D (v príprave). Monitorovanie funkcie multi-senzora a prerušenia vedenia: Ak sa hlásenie o počasí z multi-senzora MS nezobrazí na 5 sekúnd, FWS61 okamžite a potom každých 30 sekúnd odošle alarmový telegram, ktorý je možné naučiť ako tlačidlový telegram v servopohone v prípade potreby zariadiť ďalej. Okrem toho sa odosielajú dva stavové telegramy s hodnotami jas 0 lux, súmrak 0 lux, teplota -40 ° C (mráz), vietor 70 m / s a dážď. Ak sa znova zistí správa z multisenzora MS, alarm sa automaticky zruší.

Tento text bol preložený strojovo.
