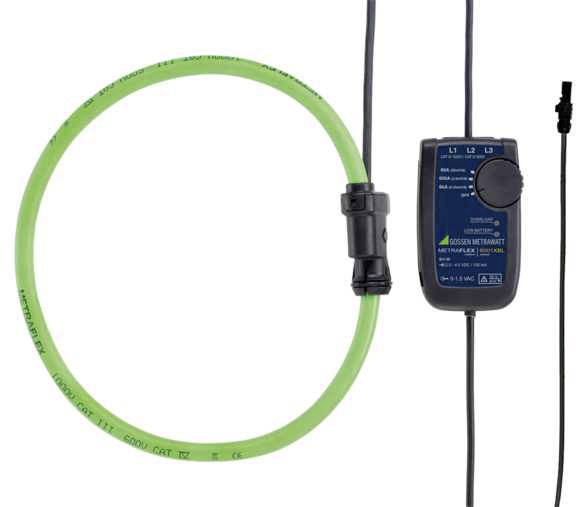

Gossen Metrawatt METRAFLEX 6003 XBL adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.32 - 6000 A flexibilné
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
3 Ks
Počet
Celkom (2 548,78 € / kus)
2 548,78 €
bez DPH.
Doprava zadarmo
Už len 3 Ks skladom!
Hlavné benefity
Flexibilný snímač prúdu METRAFLEX 6003 XBL / 3648 pre Mavowatt
- 3-fázový flexibilný prúdový senzor 60/600/6000 AAC
- Dĺžka slučky 122 cm
- 4-kolíkový konektor Hypertronics
- Vhodné pre MAVOWATT 20, 30, 40, 70, 230, 240, 270, MAVOSYS 10
Technické parametre
- Rozsah rozovretia pre prúdové kliešte
1220 mm
- Kategória výrobku
adaptér prúdových klieští
- Pripojenie typu A
zástrčka Hypertronics
bez certifikátu
- Min. meraná hodnota A / AC
0.32 A
- Max. meraná hodnota A / AC
6000 A
- Základná presnosť
1 %
- Napájanie
2 Mignon batérie (AA)
- Meranie prúdu
AC
- Kategória merania
CAT III 1000 V
CAT IV 600 V
- Výstupný signál (max.)
2.4 V
- Frekvencia (max.)
20 kHz
- Vlastnosti
flexibilné
Na stiahnutie
Datasheet
Datasheet 1625894 Gossen Metrawatt METRAFLEX 6003 XBL adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.32 - 6000 A flexibilné
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1625894 Gossen Metrawatt METRAFLEX 6003 XBL adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.32 - 6000 A flexibilné
Popis
METRAFLEX sú snímače striedavého prúdu na základe Rogowského princípu. Môžu sa použiť na meranie striedavých prúdov až do 3000 A ich pripojením k vhodnému meraciemu zariadeniu (záznamník údajov, sieťový analyzátor atď.).
Môžu byť umiestnené okolo jedného alebo viacerých vodičov akejkoľvek konštrukcie (izolované káble, potrubia, prípojnice).
Pre autonómnu prevádzku meracieho zosilňovača je napájaný z interných batérií.
Hlavné body produktu
Široký rozsah aplikácií, 3 meracie rozsahy a veľká šírka pásma 10 Hz ... 20 kHz pre harmonickú analýzu
Presné meranie aj pri nízkych prúdoch vďaka veľkému dynamickému rozsahu a vysokej citlivosti snímača
Nízky pozičný vplyv vodiča a minimálny vplyv vonkajšieho poľa
Jednoduché použitie v stiesnených priestoroch vďaka malému prierezu senzora
9,9 mm a tenká koncovka 13,6 mm - dĺžka slučky 610 mm
Bezpečnú manipuláciu aj s ochrannými rukavicami, otvorením senzora a nastavením meracieho rozsahu jednou rukou
Mimoriadne dlhá výdrž batérie až 2 000 hodín
Pripojovací kábel je súčasťou balenia
Prúdový senzor s krytím IP65, merací zosilňovač s IP40
Vysoká bezpečnosť pre používateľa, kategória merania 1000V CAT III, 600V CAT IV a neobmedzená kapacita preťaženia
Vaše výhody
Flexibilná meracia hlava umožňuje meranie prúdu aj na ťažko dostupných miestach. Senzory môžu byť umiestnené okolo jedného alebo viacerých vodičov akejkoľvek konštrukcie (izolované káble, prípojnice, potrubia). Pre autonómnu prevádzku meracieho zosilňovača je napájaný z interných batérií.
V zariadeniach MAVOWATT 230/240 a MAVOWATT 270 / 270-400 sú senzory dodávané priamo zo sieťového analyzátora. S inými sieťovými analyzátormi môžu byť senzory ovládané pomocou externého zdroja napájania pre dlhodobé merania.
Technické vlastnosti
Široký rozsah aplikácií, 3 meracie rozsahy a veľká šírka pásma 10 Hz ... 10 kHz pre harmonickú analýzu
Presné meranie aj pri nízkych prúdoch vďaka veľkému dynamickému rozsahu a vysokej citlivosti snímača
Nízky pozičný vplyv vodiča a minimálny vplyv vonkajšieho poľa
Ľahké použitie v stiesnených priestoroch vďaka malému prierezu snímača 9,9 mm a tenkému koncovému krytu 13,6 mm
Bezpečnú manipuláciu aj s ochrannými rukavicami, otvorením senzora a nastavením meracieho rozsahu jednou rukou
Mimoriadne dlhá výdrž batérie až 2 000 hodín
Externé napájanie pre dlhodobé meranie pomocou voliteľného sieťového napájania, viď kap. zariadenie
Prúdový senzor s krytím IP65, merací zosilňovač s IP40
Vysoká bezpečnosť pre používateľa, kategória merania 1000 V @ CATIII, 600 V @ CATIV a neobmedzená kapacita preťaženia
Špecifikácia funkcie
Výstupný signál (AC) 50 mV / A 5 mV / A 0,5 mV / A
Zvyškový prúd / šum 8 mV eff. 2 mV eff. 2 mV eff.
Neistota merania (45 ... 65 Hz) ± 1% ± 0,1 A ± 1% ± 0,1 A ± 1% ± 1 A
Neobmedzená kapacita preťaženia
Linearita ± 0,2% z nameranej hodnoty
Šírka pásma 10 Hz až 10 kHz (-1 dB)
Chyba fázového uhla menšia ako ± 1 ° (45 ... 65 Hz)
Tento text bol preložený strojovo.
Môžu byť umiestnené okolo jedného alebo viacerých vodičov akejkoľvek konštrukcie (izolované káble, potrubia, prípojnice).
Pre autonómnu prevádzku meracieho zosilňovača je napájaný z interných batérií.
Hlavné body produktu
Široký rozsah aplikácií, 3 meracie rozsahy a veľká šírka pásma 10 Hz ... 20 kHz pre harmonickú analýzu
Presné meranie aj pri nízkych prúdoch vďaka veľkému dynamickému rozsahu a vysokej citlivosti snímača
Nízky pozičný vplyv vodiča a minimálny vplyv vonkajšieho poľa
Jednoduché použitie v stiesnených priestoroch vďaka malému prierezu senzora
9,9 mm a tenká koncovka 13,6 mm - dĺžka slučky 610 mm
Bezpečnú manipuláciu aj s ochrannými rukavicami, otvorením senzora a nastavením meracieho rozsahu jednou rukou
Mimoriadne dlhá výdrž batérie až 2 000 hodín
Pripojovací kábel je súčasťou balenia
Prúdový senzor s krytím IP65, merací zosilňovač s IP40
Vysoká bezpečnosť pre používateľa, kategória merania 1000V CAT III, 600V CAT IV a neobmedzená kapacita preťaženia
Vaše výhody
Flexibilná meracia hlava umožňuje meranie prúdu aj na ťažko dostupných miestach. Senzory môžu byť umiestnené okolo jedného alebo viacerých vodičov akejkoľvek konštrukcie (izolované káble, prípojnice, potrubia). Pre autonómnu prevádzku meracieho zosilňovača je napájaný z interných batérií.
V zariadeniach MAVOWATT 230/240 a MAVOWATT 270 / 270-400 sú senzory dodávané priamo zo sieťového analyzátora. S inými sieťovými analyzátormi môžu byť senzory ovládané pomocou externého zdroja napájania pre dlhodobé merania.
Technické vlastnosti
Široký rozsah aplikácií, 3 meracie rozsahy a veľká šírka pásma 10 Hz ... 10 kHz pre harmonickú analýzu
Presné meranie aj pri nízkych prúdoch vďaka veľkému dynamickému rozsahu a vysokej citlivosti snímača
Nízky pozičný vplyv vodiča a minimálny vplyv vonkajšieho poľa
Ľahké použitie v stiesnených priestoroch vďaka malému prierezu snímača 9,9 mm a tenkému koncovému krytu 13,6 mm
Bezpečnú manipuláciu aj s ochrannými rukavicami, otvorením senzora a nastavením meracieho rozsahu jednou rukou
Mimoriadne dlhá výdrž batérie až 2 000 hodín
Externé napájanie pre dlhodobé meranie pomocou voliteľného sieťového napájania, viď kap. zariadenie
Prúdový senzor s krytím IP65, merací zosilňovač s IP40
Vysoká bezpečnosť pre používateľa, kategória merania 1000 V @ CATIII, 600 V @ CATIV a neobmedzená kapacita preťaženia
Špecifikácia funkcie
Výstupný signál (AC) 50 mV / A 5 mV / A 0,5 mV / A
Zvyškový prúd / šum 8 mV eff. 2 mV eff. 2 mV eff.
Neistota merania (45 ... 65 Hz) ± 1% ± 0,1 A ± 1% ± 0,1 A ± 1% ± 1 A
Neobmedzená kapacita preťaženia
Linearita ± 0,2% z nameranej hodnoty
Šírka pásma 10 Hz až 10 kHz (-1 dB)
Chyba fázového uhla menšia ako ± 1 ° (45 ... 65 Hz)
Tento text bol preložený strojovo.
Prevedenie
- Možné externé napájanie
Rozsah dodávky
- batérie
- návod na použitie.
