Gossen Metrawatt METRALINE PRO-TYP EM II 1- a 3-fázový testovací adaptér na testovanie e-nabíjacích miest METRALINE PRO-

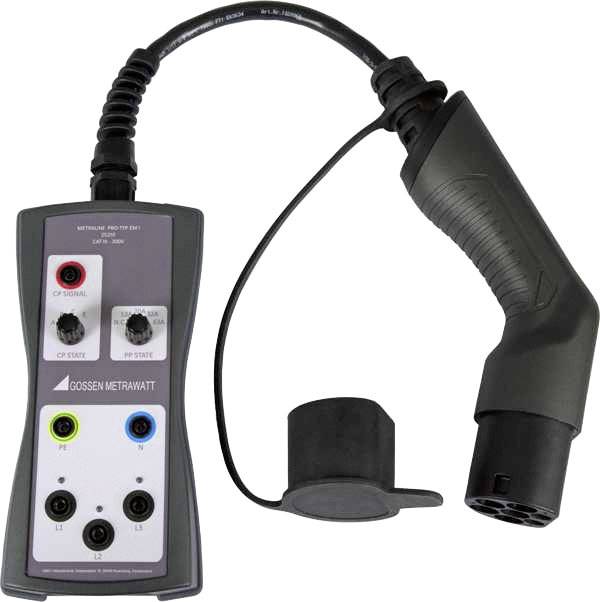

Tester nabíjačiek s koncovkou a káblom na kontrolu nabíjacích staníc pre elektrické vozidlá. Názov značky a niektoré konektory sú viditeľné.

Ilustračný obrázok

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

4 Ks

Počet

Celkom (625,20 € / kus)

625,20 €

bez DPH.

Doprava zadarmo

Už len 4 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

1- a 3-fázový testovací adaptér na testovanie e-nabíjacích miest METRALINE PRO-TYP EM II

1- a 3-fázový testovací adaptér na kontrolu účinnosti ochranných opatrení
na miestach nabíjania pomocou Profitest Master, simulácia
fiktívne pripojené elektrické vozidlá, ako aj simulácia systému
Aktuálne hodnotenie nabíjacích súprav podľa IEC 61851-1
Simulácia vozidla (CP)
Stavy vozidiel A, B, C a E sa nastavujú pomocou otočných spínačov
Káblová simulácia (PP)
rôzne kódovania pre nabíjanie káblov 13 A, 20 A,
32 A a 63 A, ako aj „bez kábla“
možno simulovať pomocou otočných spínačov
Simulácia porúch
Simulácia skratu medzi CP a PE
pomocou otočného spínača
Zobrazenie fázového napätia pomocou LED
V závislosti od stanice s elektronickým nabíjaním môže byť aktívna jedna alebo tri fázy
Testovanie elektronických nabíjacích staníc s trvalo pripojeným nabíjacím káblom
vďaka rozšírenému testovaciemu kolíku CP
Zásuvka CP na vyhodnotenie signálu PWM
METRÁLNY PRO-TYP EM II:
Pripojenie meracích káblov Profitest Master sa uskutočňuje pomocou 4 mm bezpečnostných zásuviek (L1, L2, L3, N, PE) alebo prostredníctvom dodatočnej zásuvky Schuko.
Tento text bol preložený strojovo.

Technické parametre

Vhodné pre značku: Gossen Metrawatt

Hmotnosť: 795 g

Kategória merania: CAT III 300 V

Vhodné pre: GMC-I Profitest

Šírka: 105 mm

V: 53 mm

Dĺžka: 210 mm

Typ: METRALINE PRO-TYP EM II

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2240023 Gossen Metrawatt METRALINE PRO-TYP EM II 1- a 3-fázový testovací adaptér na testovanie e-nabíjacích miest METRALINE PRO-

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2240023 Gossen Metrawatt METRALINE PRO-TYP EM II 1- a 3-fázový testovací adaptér na testovanie e-nabíjacích miest METRALINE PRO-

Popis

Prevedenie

Funkcie: Simulácia vozidla (CP) Podľa IEC 61851 je možné simulovať stavy A, B, C a E. Rôzne stavy vozidla sa nastavujú pomocou otočného spínača.
Stav A žiadne vozidlo pripojené Stav B vozidlo pripojené, ale nie pripravené na nabíjanie Stav C vozidlo pripojené a pripravené na nabíjanie, nevyžaduje sa vetranie oblasti nabíjania Stav E chyba - skrat CP - PE pomocou simulácie interným diódovým káblom (PP) Rôzne kódovania pre Nabíjacie káble s 13 A, 20 A, 32 A a 63 A je možné simulovať. Je tiež možné simulovať stav „bez kábla“.
Rôzne nabíjacie káble sa simulujú prepínaním rôznych odporov medzi PP a PE pomocou otočného spínača. Podľa IEC 61851 sú možné nasledujúce hodnoty: Žiadny kábel 0 Ω 13 A kábel 1,5 kΩ 20 A kábel 680 Ω 32 A kábel 220 Ω 63 A kábel 100 Ω
